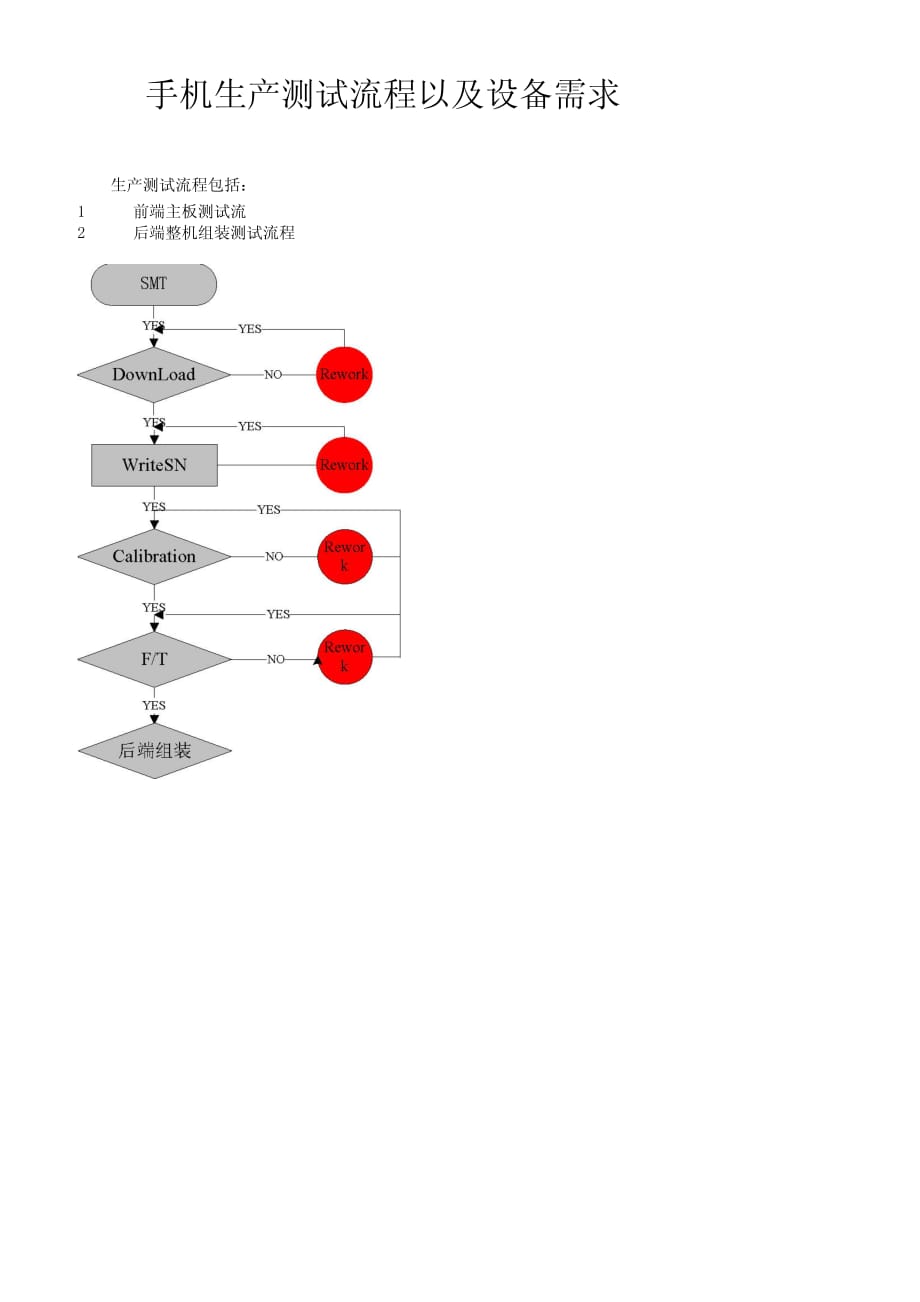

生产测试流程以及设备需求 生产测试流程包括： 1 前端主板测试流 2 后端整机组装测试流程 流程详解： 2.1 前端主板测试流程： 2.1 前端主板测试流程： SMT：SMT 贴片线贴装主板 DownLoad： 通过下载工具将软件下载到的flash 芯片中在SMT 贴片之前采用Socket 烧 录器将软件直接烧录到的flash 芯片中也可) WriteSN：写主板板号，板号一般包括生产日期、主板型号、流水号等 Calibration： 校准主板的射频指标以及电性能测试包括AFC、RX、APC、ADC F/T： 主板综测、测试项目包括GSM、DCS 的功率、相差、均方根相差、频率误差、开关谱、调制谱、 接收机灵敏度各项目的标准参照GSM 相关标准(GSM05.05 、GSM05.08) 2.2 后端整机组装测试流程： 2.2 后端整机组装测试流程： 2.2.1 PCBA IQA：依照PCBA 的检验标准进行将不良品做不良品标识、返回前端 2.2.2 LCD IQA： 参照LCD 模组的来料检验标准进行将不良品退仓，做不良品标识 2.2.3 开机检查： 将LCD 模组和焊接好Speaker 和Mic 的主板连接好，插入测试用供电线缆，检查 开机是否正常，以及开机电流是否小于400mA，是否能听到开机铃声音。
2.2.4整机组装： 手动测试(也可通过程序控制输入工程指令)： 参照整机组装方法组装整机 2.2.5输入测试专用工程指令、测试响铃、振动、LED、主屏、小屏、音频回路、摄像、键盘 2.2.6 外观检验： 对功能测试为良品的机头进行外观检验，具体的检验标准请参考结构件外 观验收要求（客户可自行确定要求） 2.2.7 整机测试： 整机终测、测试项目包括GSM、DCS 的功率、相差、均方根相差、频率误差、开关 谱、调制谱接收机灵敏度各项目的标准参照GSM 相关标准(GSM05.05 、GSM05.08) ，已经最大发射 电流 2.2.8耦合测试：通过天线耦合测试整机的GSM、DCS 的功率、相差、均方根相差、频率误差各 项目的标准参照GSM 相关标准(GSM05.05 、GSM05.08) 2.2.9IMEI 写入：写入IMEI 号码到 2.2.10核对IMEI：检查IMEI 号码是否正确写入 2.2.11FQC 检验：(参照客户检验标准) 2.2.12包装： ( 参照客户包装要求) 2.2.13 FQA： 2.2.14入库： 测试设备需求清单： 测试设备需求清单： 3.1前端主板测试各工位设备清单： 3.1前端主板测试各工位设备清单： 3.1.1 DownLoad： PC 一台,要求WIN2K/WINXP、有USB接口 USB 扩展卡2块或USB HUB 2个 Calibration Cable 8 根 3.8v-4.2v 稳压电源一台,最大可输出电流要超过1A。
U3606A） 3.8v-4.2v 稳压电源一台,最大可输出电流要超过1AU3606A） 3.1.2WriteSn： PC 一台,要求WIN2K/WINXP、有USB接口 Calibration Cable 1根, 3.8v-4.2v稳压电源一台（U3606A） 3.8v-4.2v稳压电源一台（U3606A） 3.1.3Calibration： PC 一台,要求WIN2K/WINXP、有USB 接口 GPIB 卡一块,要求NIGPIB 卡或KeithlyGPIB 卡、不支持HPGPIB 卡 GPIB线2根或3 根(根据电源多少) CMU200 一台 Aglient或Keithly 电源一台U3606A） Aglient或Keithly 电源一台U3606A） 主板校准夹具一套（包含测试用射频电缆） Calibration Cable 1根 3.1.4主板F/T: PC 一台,要求WIN2K/WINXP、有USB 接口 GPIB 卡一块,要求NIGPIB 卡或KeithlyGPIB卡、不支持HPGPIB 卡 GPIB 线2 根或3根(根据电源多少) CMU200或8960一台、推荐使用CMU200 Aglient 或Aglient 或Keithly电源一台。
电源一台U3606A） 主板校准夹具一套（包含测试用射频电缆） Calibration Cable 1 根 3.2 后端整机组装测试各工位设备清单：后端整机组装测试各工位设备清单： 3.2.1开机测试： Calibration Cable 1 根 3.8v-4.2v 稳压电源一台稳压电源一台 (U3606A) 2.2手动测试： 3.2.3整机F/T: PC 一台,要求WIN2K/WINXP、有USB 接口 GPIB 卡一块,要求NIGPIB 卡或Keithly GPIB 卡、不支持HPGPIB 卡 GPIB 线2 根或3 根(根据电源 多少) CMU200 或8960 一台、推荐使用CMU200 Aglient或或Keithly 电源一台电源一台U3606A）） 整机测试夹具一套（包含测试用射频电缆） Calibration Cable 1 根 3.2.4 耦合测试: PC一台,要求WIN2K/WINXP、有USB接口 GPIB 卡一块,要求NIGPIB 卡或KeithlyGPIB 卡、不支持HPGPIB 卡 CMU200 或8960 一台、推荐使用CMU200 Aglient 或或Keithly 电源一台。
电源一台U3606A） 平板耦合器一套 写入： PC 一台,要求WIN2K/WINXP、有USB接口 Calibration Cable1 根 。
