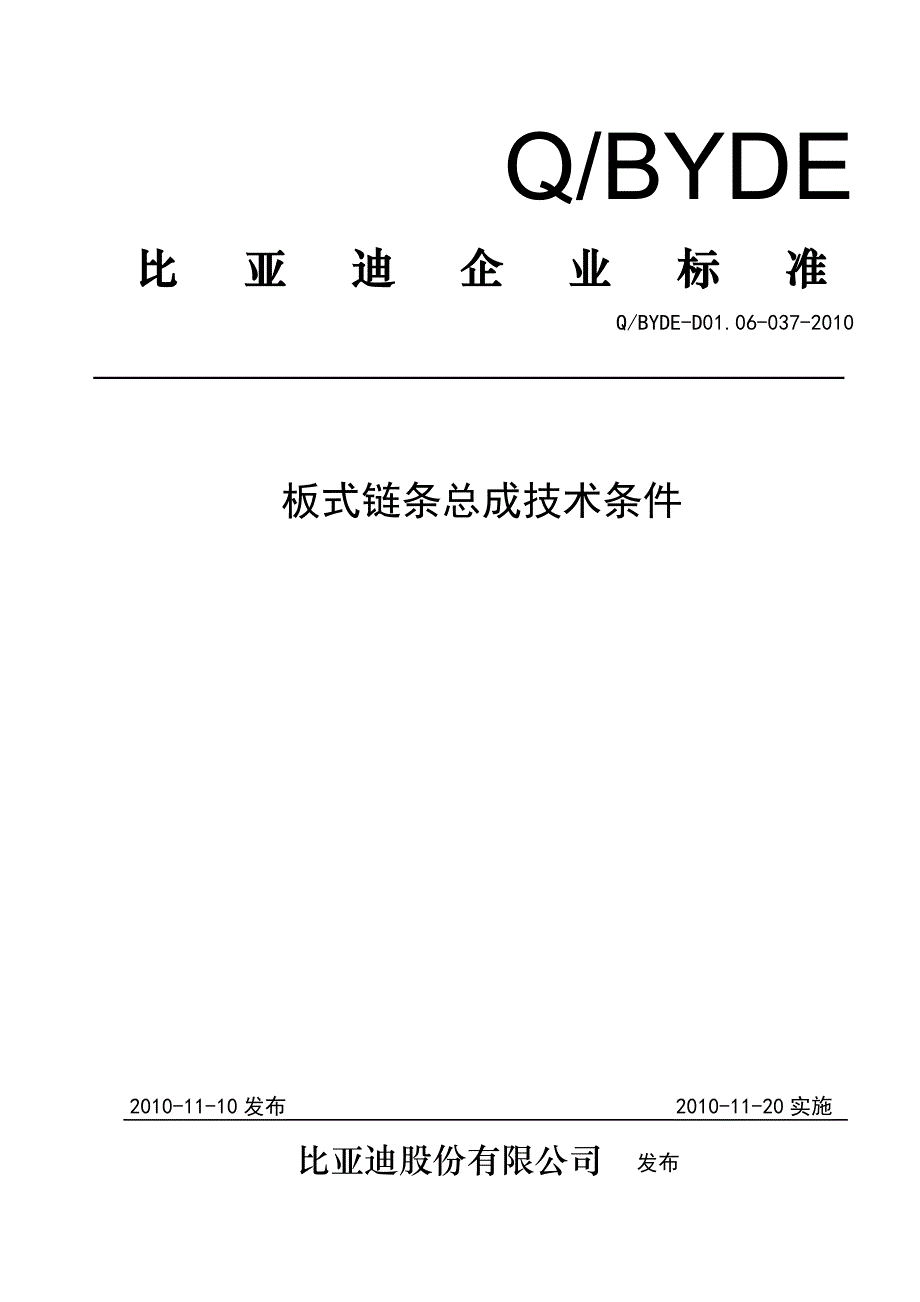

Q/BYDE比 亚 迪 企 业 标 准Q/BYDE-D01.06-037-2010 板式链条总成技术条件2010-11-10发布 2010-11-20实施比亚迪股份有限公司 发布目 次前 言 Ⅱ1 范围 12 规范性引用文件 13 术语和定义 13.1 链条术语 13.2 板式链连接环连接形式 14 技术要求 14.1 基本要求 14.2 外观要求 24.3 尺寸 24.4 一般性能要求 24.5 抗拉强度 24.6 耐久性 24.7 耐盐雾性 24.7 其他要求 25 试验方法 45.1 试验条件 45.2 基本要求、外观检测及性能检查 55.3 尺寸检查 55.4 链条拉力试验 55.5 耐久性试验 55.6 盐雾试验 66 检验规则 66.1 出厂检验 66.2 型式检验 67 标记、包装、运输及贮存 77.1 产品标记 77.2 包装 77.3 运输 77.4 贮存和保管 7前 言本标准的编制按照GB/T 1.1-2000和GB/T 1.2-2002的要求编制。
本标准等同采用ISO 4347：2004《板式链、连接环和槽轮 尺寸、测量力和抗拉强度》（英文版）本标准是采用GB/T 6047—2006《板式链、端接头及槽轮》本标准由比亚迪股份有限公司第一事业部提出本标准由比亚迪股份有限公司IT产业群总工程师办公室标准情报室归口本标准起草部门：比亚迪股份有限公司第一事业部本标准主要起草人：肖东良、王秋菊本标准于2010年11月10日首次发布板式链条总成技术条件1 范围本标准规定了一般提升用板式链条的技术特性，链接环的形状内容包括尺寸、互换性极限、链长测量、预拉和最小抗拉强度本标准适用于比亚迪股份有限公司所生产的叉车用板式链条总成2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB/T 1243 传动用短节距精密滚子链、套筒链、附件和链条（GB/T 1243—2006，ISO 606：2004，IDT）GB/T 1800.4 极限与配合 标准公差等级和孔、轴的极限偏差表（GB/T 1800.4—1999，eqv ISO 286-2：1988）。
GB/T 1801 极限与配合 公差带和配合的选择（GB/T 1801—1999，eqv ISO 18299：1975）ASMEB 29.8 板式链、连接环和槽轮GB/T 10125 中性盐雾试验要求GB 191—2008 包装储运图示标志QC/T 238—1997 汽车零部件的储存和保管3 术语和形式3.1 链条术语见图1、表2和表3，图示并不定义链板的实际形状3.2 板式链连接环连接形式板式链连接环有两种基本形式，如图2所示，即内连接环和外连接环4 技术要求4.1 基本要求链条组件应按经规定程序批准的图样及技术文件制造，是经制造厂质量检验部门检验合格的产品，并附有合格证4.2 外观要求4.2.1 链条总成组件上有产品代号、型号规格、商标、厂名、出厂编号和永久性识别标记4.2.2 链条总成组件各金属表面不允许有裂纹、损伤、毛刺、锐边、锈蚀等疵病4.2.3 链条标号由GB/T 1243 A 系列派生出的板式链条用前缀“LH”标号；由GB/T 1243 B 系列派生出的板式链条用前缀“LL”标号；标号中的头两位数字表示链条节距，它是3.175mm（1/16 in）的倍数；后两位数字表示链板组合（外链板数目和内链板数目的组合）。
同样的原理被使用在ASME“BL”的标号方法中，标号的头一位或两位数字表示链条节距，它是1/8 in的倍数例1：由GB/T 1243 08B派生出的公称节距为12.7mm，包含各2片内外链板的板式链标号如下：LL 0822例2：由GB/T 1243 12A（ASME 60 号链条）派生出的公称节距为19.05mm，包含3片外链板和4片内链板的板式链标号如下：LH 1234 [BL634]4.3 尺寸4.3.1 链条尺寸表2和表3规定的链条尺寸提供了最大和最小尺寸极限，是保证链条的互换以及链条与正确设计的连接环相关的尺寸制造商对产品的实际尺寸特性负有责任由不同制造商的链条决不能放在同一应用场合中一起使用4.3.2连接环尺寸用于LH系列和LL系列板式链条终端连接环的尺寸见图3、表4和表5注：列在表中的极限尺寸是为了保证与按本标准的先前版本制造的链条相连接4.3.4链长精度：由传动用短节距滚子链链板构成的“LL”系列板式链条，其实际节距不必等于它的公称节距，这取决于链条制作商装配好的链条，其链长的测量应在预拉之后，加润滑剂之前进行标准的最小测量长度为：a） 节距为19.05mm及以下的链条，标准测量长度应是610mm；b） 节距为19.05mm以上的链条，标准测量长度应是1220mm。
测量时，整个链长应全部得到支撑，并按表2或表3的规定施加测量力测量长度应为链条公称节距乘以由制造商规定的链节数，其链长公差为±0.25%节距数（链节数）应于本条中a）或b）规定的最小数值相一致4.4 一般性能要求 链条总成在整个工作过程中应动作灵活，无异常响声4.5 抗拉强度最小抗拉强度应不低于许用抗拉强度的5倍，即安全系数N≥54.6 耐久性应不低于门架满载耐久性试验起升8万次，在耐久性试验过程中，起升油缸链条应不发生影响功能的变形，无裂纹或其它异常情况4.7 耐盐雾性盐雾试验后，不得有直径大于2.0mm的腐蚀点，不得产生膨胀、剥落及涂膜软化允许有微小和分散的腐蚀点螺纹的腐蚀可不考虑4.8 其他要求链长调整：当板式链多排应用时，就必须补偿在不同链排之间存在长度误差通常使用长度调节器，将其装在固定装置上，其长度调节能力至少等于一个链条节距5 试验方法5.1 试验条件5.1.1测量仪器、仪表5.1.1.1量程所有测量仪器量程应能有效覆盖待测量范围5.1.1.2准确度a）测量尺寸的通用量具：分度值不大于1mm；b）游标卡尺：测量准确度不低于0.02mmc）千分尺：测量准确度不低于0.001mm。
5.2 基本要求、外观检测及性能检查用目测和手感方法进行检测5.3尺寸检查用通用量具测量板式链条的外形尺寸及公差5.4链条拉力试验5.4.1.1 概述拉力是破坏性试验，尽管链条在最小抗拉强度作用后试样可能没有产生明显破坏，但链条所受拉力超过了其屈服极限，因此经过拉力试验后的链条不能再使用5.4.1.2 最小抗拉强度最小抗拉强度是指拉力被施加到试样上直至试样破坏时必须达到的最低强度值，见5.4.1.3中的定义注：最小抗拉强度不是链条的工作载荷，它主要用于比较不同结构链条的数据，对于应用信息，应向制造商咨询或查阅它们发布的数据5.4.1.3 施加抗拉载荷拉力应缓慢地施加到至少包含5个自由链节的链段的两端，其值不得低于表2或表3中规定的最小抗拉强度用允许在链条铰链的法平面以及链条中心线的两侧自由运动的夹头连接链条破坏被认为是发生在当链条伸长增加而不再伴随着载荷增加的第一点上，即“载荷—变形”图的顶点若破坏发生在与夹头连接处，则认为该试验无效5.4.2 链条预拉按本标准制作的链条要经过预拉，施加的预拉载荷应等于表2或表3中规定的最小抗拉强度的30%5.4.3 连接环最小抗拉强度连接环和用于固定链条的销轴应能承受至少和链条一样的最小抗拉强度（见5.4.1.2和5.4.1.3）。
5.5耐久性试验5.5.1试验装置链条耐久性试验台5.5.2试验方法使链条总成在露天条件下且和实际工况相同，以满载最大起升速度和下降速度，分正载、偏载工况进行试验5.5.3 试验条件1 ）载荷 最大载荷值（按设计值）2 ）起升速度 最大起升速度（按设计值）3 ）下降速度 链条总成实际最大下降速度4 ）起升高度 最大起升高度（极限值）5 ）循环次数及顺序 正载（2万次）→左偏载（1万次）→右偏载（1万次）→拆检记录→正载（2万次）→左偏载（1万次）→右偏载（1万次）→拆检记录→试验结束（共计8万次）6 ）偏载量 1~3吨为100mm，3.5~4吨为150mm，5~8吨为200mm7 ）工作油温 50~60°C5.5.4试验要求试验之前应按试验大纲及标准中的规定要求，对被试链条总成做全面、详细的检验和测量，并将有关数据按规定要求填入专用表格同时对所有数据采测部位均要按规定划线、打点标记；以便试验中间及结束时复测数据使用每次测量数据均应按规定详细填入表格内试验前链条应处于实车厂状态试验开始后，正常情况下应风雨无阻试验中，链条总成各部位均不允许加注润滑油剂等5.5.5 检查项目1 ）磨损 各运动的接触面。
2 ）变形 链条总成各结构件3 ）裂纹 所有危险截面和应力集中部位的疲劳裂纹情况5.5.6 检验标准最初的两万次内，不应发生非更换易损件，即试验无法继续进行下去的现象试验结束前，各部分不得出现断裂及致使试验无法进行下去的现象即试验结束时，链条总成整体不能失效5.6 盐雾试验将实验样品外表面清洗后按要求放入试验箱内，按GB/T 10125中的中性盐雾试验要求进行连续喷雾72h试验后，按 GB/T 10125要求对样品进行清洗和烘干，然后检查并记录样品表面的腐蚀情况6 检验规则6.1 出厂检验6.1.1链条组件须经制造厂质量检验部门检验合格后方能出厂，并应附有产品质量合格证或标记6.1.2 制造厂出厂检验项目出厂检验项目包括：a）基本要求（4.1）b）外观检查（4.2）c）尺寸检查（4.3）6.2 型式检验6.2.1型式检验项目技术要求中全部要求，试验方法按下表1规定执行，试验结果满足第4章的要求表1型式检验序号检验项目技术要求试验方法组别ⅠⅡⅢ1基本检查4.15.2√√√2外观检查4.25.2√√√3尺寸检查4.35.3√√√4一般性能检查4.45.2√√√5抗拉强度4.55.4√6耐久性4.65.5√7耐盐雾性。
