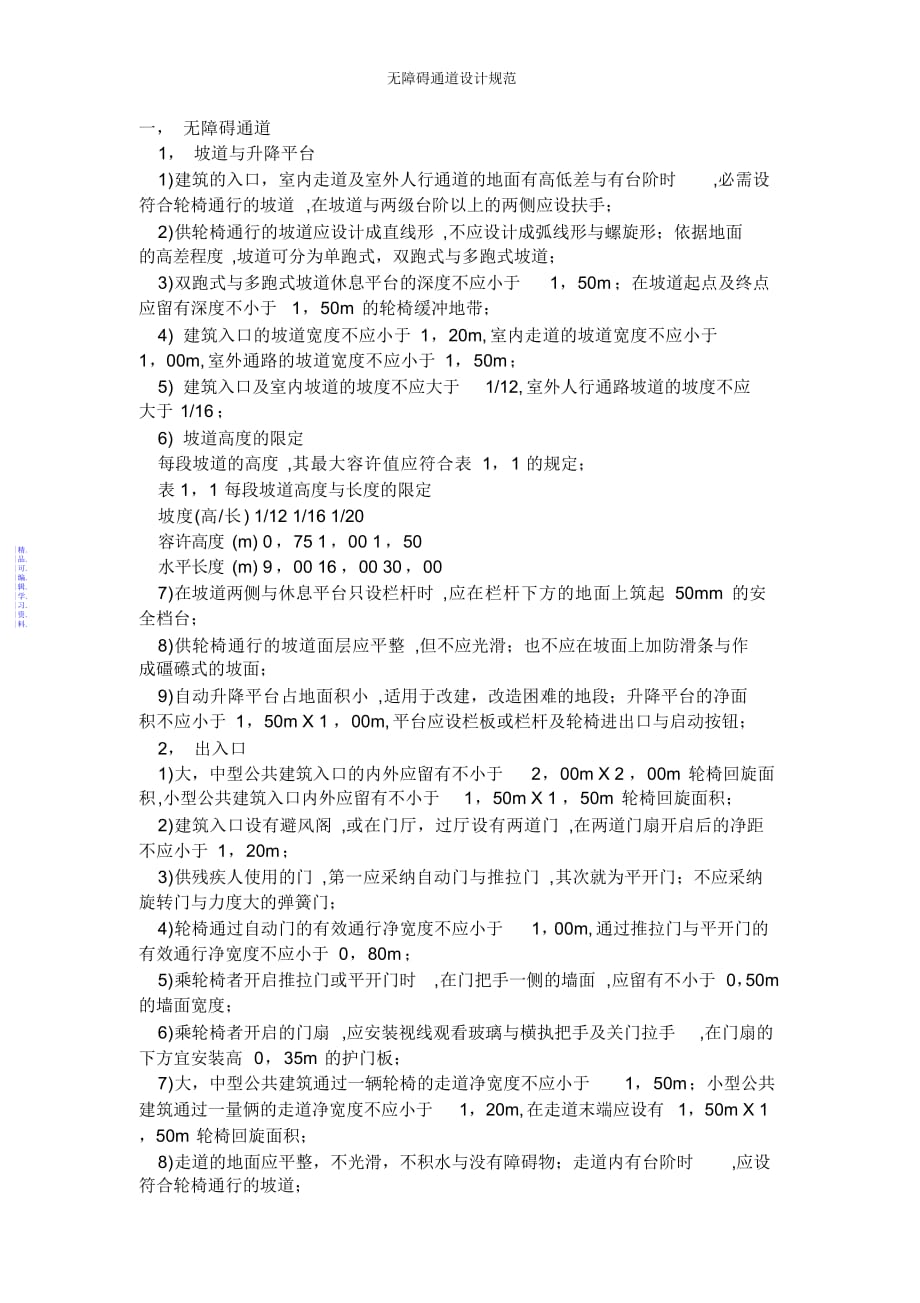

无障碍通道设计规范|精.|品.|可.|编.|辑.|学.|习.|资.|料.一， 无障碍通道1， 坡道与升降平台1) 建筑的入口，室内走道及室外人行通道的地面有高低差与有台阶时 ,必需设符合轮椅通行的坡道 ,在坡道与两级台阶以上的两侧应设扶手；2) 供轮椅通行的坡道应设计成直线形 ,不应设计成弧线形与螺旋形；依据地面的高差程度 ,坡道可分为单跑式，双跑式与多跑式坡道；3) 双跑式与多跑式坡道休息平台的深度不应小于 1，50m ；在坡道起点及终点应留有深度不小于 1，50m 的轮椅缓冲地带；4) 建筑入口的坡道宽度不应小于 1，20m, 室内走道的坡道宽度不应小于 1，00m, 室外通路的坡道宽度不应小于 1，50m ；5) 建筑入口及室内坡道的坡度不应大于 1/12, 室外人行通路坡道的坡度不应大于 1/16 ；6) 坡道高度的限定每段坡道的高度 ,其最大容许值应符合表 1，1 的规定；表 1，1 每段坡道高度与长度的限定坡度(高/长) 1/12 1/16 1/20容许高度 (m) 0 ，75 1 ，00 1 ，50水平长度 (m) 9 ，00 16 ，00 30 ，007) 在坡道两侧与休息平台只设栏杆时 ,应在栏杆下方的地面上筑起 50mm 的安全档台；8) 供轮椅通行的坡道面层应平整 ,但不应光滑；也不应在坡面上加防滑条与作成礓礤式的坡面；9) 自动升降平台占地面积小 ,适用于改建，改造困难的地段；升降平台的净面积不应小于 1，50m X 1 ，00m, 平台应设栏板或栏杆及轮椅进出口与启动按钮；2， 出入口1) 大，中型公共建筑入口的内外应留有不小于 2，00m X 2 ，00m 轮椅回旋面积,小型公共建筑入口内外应留有不小于 1，50m X 1 ，50m 轮椅回旋面积；2) 建筑入口设有避风阁 ,或在门厅，过厅设有两道门 ,在两道门扇开启后的净距不应小于 1，20m ；3) 供残疾人使用的门 ,第一应采纳自动门与推拉门 ,其次就为平开门；不应采纳旋转门与力度大的弹簧门；4) 轮椅通过自动门的有效通行净宽度不应小于 1，00m, 通过推拉门与平开门的有效通行净宽度不应小于 0，80m ；5) 乘轮椅者开启推拉门或平开门时 ,在门把手一侧的墙面 ,应留有不小于 0，50m的墙面宽度；6) 乘轮椅者开启的门扇 ,应安装视线观看玻璃与横执把手及关门拉手 ,在门扇的下方宜安装高 0，35m 的护门板；7) 大，中型公共建筑通过一辆轮椅的走道净宽度不应小于 1，50m ；小型公共建筑通过一量俩的走道净宽度不应小于 1，20m, 在走道末端应设有 1，50m X 1 ，50m 轮椅回旋面积；8) 走道的地面应平整，不光滑，不积水与没有障碍物；走道内有台阶时 ,应设符合轮椅通行的坡道；|精.|品.|可.|编.|辑.|学.|习.|资.|料.9) 当门扇向走道内开启时应设凹室 ,凹室的深度不应小于 0，90m, 宽度不应小于 1，30m ；10) 观演建筑，交通建筑及医疗建筑走道的两侧；应设高 0，85m 的扶手；11) 主要供应残疾人，老年人使用的走道A 走道的宽度不应小于 1，80m ；B 走道的两侧必需设高 0，85m 的扶手；C 走道的地面必需平整 ,并选用防滑与遇水也不滑的地面材料；D 在走道两侧墙面的下部 ,应设高 0，35m 的护墙板；E 走道转弯处的阳角应设计成圆弧墙面或 45 度切角墙面；F 在走道一侧的地面 ,应设宽 0，40m 至 0，60m 的盲道,盲道内边线距墙面 0，30m ；G 走道内不应设置障碍物 ,走道的照度应达到 200LX ；3， 扶手1) 在坡道，楼梯及超过两极台阶的两侧及电梯的周边三面应设扶手 ,扶手宜保持连贯；2) 设一层扶手的高度为 0，85m 至 0，90m, 设二层扶手时 ,下层扶手的高度为 0，65m ；3) 坡道，楼梯，台阶的扶手在起点及终点处 ,应水平延长 0，30m 以上；4) 扶手的外形，规格及颜色要易于识别与抓握 ,扶手截面的尺寸应为 35mm 至50mm, 扶手内侧距墙面的净空为 40mm ；5) 扶手应选用优质木料或其她较好的材料 ,扶手必需要安装坚固 ,应能承担身体的重量；二， 洗手间1，公用洗手间入口的有效通行净宽度不应小于 0，90m, 洗手间内通道的净宽度不应小于 1，50m ；2，男洗手间供残疾人使用的小便器下口的高度不应大于 0，50m, 在小便器的上方与两侧 ,应安装高 1，20m 与宽 0，60m 的安全抓杆；3， 公用洗手间的残疾人厕位1) 男女洗手间的隔间应设残疾人使用的厕位 ,厕位面积不应小于 2，00m X 1 ，00m 或 1，60m X 1 ，40m ；2) 残疾人厕位的门扇应向外开启 ,门扇开启后通行的净宽度不应小于 0，80m,在门扇内侧应设关门拉手；3) 开门执手应采纳横执把手 ,门锁应安装门内外均可使用的门插销；4) 厕为内射高 0，475m 的坐式便器 ,在坐便器两侧应设高 0，70m 的水平抓杆与高 1，45m 的垂直抓杆；5) 抓杆的直径为 32mm 至 40mm, 内侧距墙面 40mm, 抓杆要安装坚固 ,应能承担身体的重量；6) 厕位的地面应平整 ,不光滑,不积水,没有高低差；在厕位内应设高 1，20m的挂衣钩；4， 残疾人专用洗手间1) 在公用洗手间旁或在适当位置宜设残疾人专用的洗手间； 设专用洗手间后可取代在公用洗手间的残疾人厕位；|精.|品.|可.|编.|辑.|学.|习.|资.|料.2) 专用洗手间采纳平开门时 ,门扇应向外开启 ,门扇开启后通行净宽度不应小于0，80m, 开门执手应采纳横执把手 ,门锁应安装门内外均可使用的门插销 ,在门扇内侧应设关门拉手；3) 洗手间的面积不应小于 2，00 X 1 ，30m 或 1，80m X 1 ，80m ；4) 洗手间内设高 0，45m 的坐式便器 ,在坐便器两侧设高 0，70m 的水平抓杆 ,在靠墙壁的一侧设高 1，45m 的垂直抓杆；5) 洗手间内应设高 0，60m 的放物架与高 1，20m 的挂衣钩；沿洗手盆的三面宜设抓杆 ,洗手盆高 0，80m, 抓杆高 0，85m, 相互间距为 50mm ；6) 抓杆直径为 32mm 至 40mm, 内侧距墙面 40mm, 抓杆要安装坚固 ,应能承担身体的重量；7) 洗手间的地面应平整 ,不光滑,不积水,没有高低差 ,应采纳遇水也不滑的地面材料；8) 专用洗手间必需设置应急呼叫按钮；三， 饭店客房1，在市，区，县及旅行点范畴的各类旅社， 饭店,应设便利残疾人使用的客房 ,客房应设在客房层的底部与进出便利及安全疏散的地段；2， 大中型旅社，饭店应按每 50 间标准客房设一套残疾人使用的客房；小型旅社，饭店应设不少于两套可供残疾人使用的客房；3，供残疾人使用的客房出入口及门 ,应符合本实施细就第一部分第 4 条与第 5条的有关规定；4，在客房的通道及床位之间应留有直径不小于 1，50m 的轮椅回旋空间；5，卫生间的门开启后的净宽度不应小于 0，80m , 轮椅进入后应能回旋；盆浴或淋浴，坐便器及抓杆的设计 ,应符合:1) 淋浴间内应设高 0，45m 的洗浴坐椅 ,深度不应小于 0，45m ；在淋浴间周边应设高 0，70m 水平抓杆与高 1，45m 的垂直抓杆；2) 盆浴内应设洗浴坐台；洗浴坐台的深度不应小于 0，45m ；在浴盆内侧应设高 0，60m 与 0，90m 二层水平抓杆 ,长度为 0，80m 至 1，00m ；在洗浴坐台内侧宜设高 0，60m 的水平抓杆；3) 抓杆的直径为 32mm 至 40mm, 内侧距墙面 40mm, 抓杆要安装坚固 ,应能承担身体的重量；6，客房的床面高度与大便器及浴盆的高度应统一为 0，45m ；7，客房的应急呼叫按钮及电灯，电视，空调等开关的位置 ,应安装在便利乘轮椅者伸手可及的地方；8，客房的壁柜，桌子等家具的高度及深度 ,应便利乘轮椅者使用；当残疾人的客房在闲暇时 ,可为老年人及健全人供应服务；四， 停车车位1，在建筑物出入口最近的地段与在停车场 (楼)出入最便利的地段 ,应设残疾人的小汽车与三轮机动车专用的停车车位 (一辆小汽车的停车位置可停放两辆三轮 机动车)；2， 在专用停车车位的一侧 , 应留有宽度不小于 1，20m 的轮椅通道 ,轮椅通道应与人行通道连接；|精.|品.|可.|编.|辑.|学.|习.|资.|料.3，停车车位的轮椅通道与人行通道的地面有高度差时 ,应设符合轮椅通行的坡道；4，在停车车位的地面上 ,应涂有停车线，轮椅通道线与轮椅标志 ,在停车车位的尽端宜设轮椅标志牌；五， 无障碍标志1，无障碍轮椅标志就为国际康复协会制定的全世界一样公认的国际通用标志；它指引残疾人行进的方向与告知可进入的建筑物及可使用的服务设施；2，反符合本实施细就标准的建筑物与服务设施及室外通论 ,应在显著的位置安装轮椅标志牌；3， 轮椅标志牌为残疾人供应以下信息1) 为乘轮椅者指引建筑物的位置与建筑物的入口；2) 为乘轮椅者指引可行进的室外通路与建筑物的室内走向；3) 告知残疾人可使用的坡道，服务台，电梯，，轮椅席，厕所，浴室，客房及停车车位等服务设施；4，轮椅标志牌的规格尺寸应依据使用不同的地点与位置 ,分别为 0，10m 至 0，45m 的正方形；轮椅图案与边缘为黑色时衬底就为白色 ,轮椅图案为白色时衬底就为黑色；5，在轮椅标志牌上加文字说明或加指示方向时 ,其颜色与衬底应形成明显对比；指引的方向为左行时 ,轮椅面就应朝向左侧；6， 轮椅标志牌的位置与高度要适中 ,制作要精细 ,安装要坚固；。
