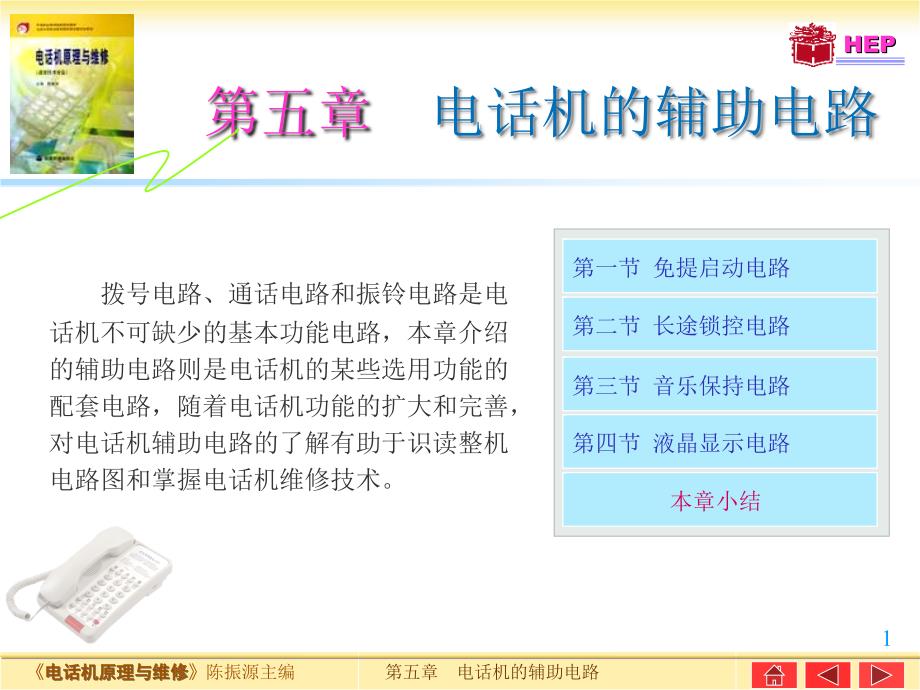

拨号电路、通话电路和振铃电路是机不可缺少的基本功能电路，本章介绍的辅助电路则是机的某些选用功能的配套电路，随着机功能的扩大和完善，对机辅助电路的了解有助于识读整机电路图和掌握机维修技术第一节 免提启动电路,第三节 音乐保持电路,本章小结,第二节 长途锁控电路,,,第五章 机的辅助电路,,第四节 液晶显示电路,一、计数触发器组成的免提启动电路,第一节免提启动电路,带免提功能的机除具有通常的手柄启动电路外，还必须要有免提启动电路，以便对免提通话进行摘机、挂机的控制1.电路构成,集成电路N（HD14011）内部含有个与非门G1 、G2 、G3 、G4 接成计数触发器其中， G3与G4组成触发信号选通门；1 与2 组成RS 触发器，脚为输出端，控制启动晶体管VT1的工作状态 2. 工作原理 （1）免提启动 按一下免提功能键HF，V产生一个正跳变的脉冲电压经R2 、C1耦合至3的9脚，10脚输出高电平，VD1 截止，RS 触发器脚输出为高电平, 控制VT1 饱和导通，拨号集成电路的HS端置于低电平，DP端输出高电平，控制脉冲输出电路的晶体管VT3 、VT2 饱和导通，话机的直流主回路被接通，进入免提工作状态。
另外，集成电路3脚的电压通过R7 置8脚为高电平，4脚的电压通过R5 置13脚为低电平这样在免提按钮释放后，能维持输出状态不变，同时也为下一次的触发做好准备免提挂机 免提通话完毕后，再按免提功能键HF，正跳变的脉冲加至3 的第9脚，10脚由高电平转变为低电平输出，VD1 导通，6脚跳变为低电平，3脚输出低电平，VT1 截止，拨号集成电路的HS端置于高电平，DP端则由高电平跳变为低电平，VT3 、VT2 因而截止，话机的直流主回路被断开，实现了免提挂机的功能 （） 免提转手柄通话 由VT4 、R18 、R17 和C6 组成触发器自动复位电路进入免提状态后提起话机手柄，此时晶体管VT3 状态改由叉簧开关R11 、CH1 1 、R9 提供的偏流所控制叉簧开关的另一组触点开关CH1 2 接通手柄通话电路，这样机就由免提状态转向手柄通话状态二、拨号集成电路控制的免提启动电路 1.电路构成 W910580实质上是将计数触发器集中到拨号芯片内，12脚为免提输入端HFI，低电平触发有效，13脚为免提输出控制端HFO2. 工作原理 （） 免提启动 在手柄挂机状态，需要免提通话时，只要按一下免提功能键，芯片HFI脚与地短路，产生低电平触发信号，HFO 脚由低电平变为高电平，此高电平通过VD12 、R13 为脉冲放大管VT14 提供偏流，脉冲开关管VT13 随之导通，话机进入免提工作状态。
（） 免提挂机 免提通话完毕再按免提功能键，在第二个低电平的触发下，芯片HFO 脚由高电平变为低电平，此时VT14 无偏流提供而截止，开关管VT13 随之也截止，机就由免提通话状态转换为挂机状态 （） 免提转为手柄通话 免提通话时提起通话手柄，叉簧开关CH1-1接通，电压V 通过CH1-1 、R8 输送一个正向偏流给VT15， VT15导通，置拨号集成电路的启动端HK脚为低电平，HFO 脚为低电平，免提电路复位至挂机状态，这样话机就由免提状态切换到手柄通话状态第二节长途锁控电路,为了对长途直拨机的使用权限进行管理，许多按键机设有长途锁装置，用户使用专门的钥匙锁上话机，就可限制拨打长话；使用钥匙将话机开锁，就可正常拨打长话 一、或非门组成的锁控电路 1.电路构成,2.工作原理 （） 未开锁时的摘机状态 G3 的10脚输出低电平，通过R10 控制开关管VT2 截止，对XT、C6 、C7 组成的晶体振荡回路无影响，允许其振荡 开关管VT1 截止，“0”码键盘输入线被VT1 断开，即拨号集成电路的C2 与R4 端口不能接通，键盘“0”码输入无效 （） 锁机时首位拨“0”码 如摘机后第一个号码拨“”，由于VT2由截止转变为饱和导通，石英晶体振荡回路被VT2 短路到地，拨号集成电路不能工作，“0”码及其后所有号码均无法拨出。
（） 锁机时首位不拨“0”码 如摘机后先拨“0”码以外的19 任一号码，或非门G2 的4脚输出高电平，VT1 由原来的截止转变为饱和导通，“0”按键钮与拨号集成电路C2 的连接线闭合，此后拨“0”码不再受限制 （） 开锁状态 将机械锁的开关LOCK 闭合时，正电源VDD 通过锁开关和电阻R6为或非门1 的2脚输入高电平，这样3脚输出一直为低电平，VD3 截止，或非门G2的4脚输出高电平，使VT1导通，此时锁“0”电路不起限制作用，允许拨打长途二、拨号集成电路的锁控电路 1.电路形式 拨号集成电路91330AL的5脚为锁控电路的输入端，与机械锁头的开关相连接，钥匙转动可置于三种状态： 脚悬空，拨号电路处于开锁状态，允许正常拨号； 脚接地VSS ，拨号电路处于锁“0”状态； 脚接VDD ，拨号电路处于首位锁“0”码和“9”码状态2.故障检修 出现锁控问题首先应侧重检查开关锁的质量及连接线是否虚焊或断路； 其次要查看拨号集成电路的锁控脚是否有虚焊或短路； 如果经以上检查都正常，只能更换拨号集成电路第三节音乐保持电路,音乐保持电路主要是由保持控制电路和音乐集成电路两部分组成一、电路工作原理 1. 电路的触发 当用户摘机后需要启动音乐保持电路，按一下音乐保持键HL，VT1 、VT2 导通。
电流通过VT2、 R3 、R4和 VD1，指示灯LED发亮，音乐集成电路获得直流电源而进入工作状态，音乐信号从OUT 脚输出经C1 、VT2 送至外线 听到音乐声后手柄挂好，由于V+电源经音乐保持电路形成电流回路，故线处于保持状态并不挂断2.保持电路的释放 当该话机再次摘机使叉簧开关闭合或同线的其他机提起手柄时，使端电压V降低，VT2 、VT1 截止，音乐保持电路被断开如果是该保持音乐的机再次摘机则自动恢复通话状态；若是另一部并接的机摘机通话，则原保持音乐的机自动挂机 二、元件作用分析 R1 、HL直流触发电路 VT1 、VT2 组成保持电路的电子开关 R6 、R2 VT1 的偏置电阻 R7 、R8 VT2 的偏置电阻 C2 、R5 自动复原电路 C3 、C4 抗干扰电容 IC音乐集成电路 C1 音乐信号输出耦合电容 R3 、R 4、VD1 、LED组成音乐集成电路稳压电路第四节液晶显示电路,机带有数码显示器，具有的主要功能是：拨号时显示发送的号码；通话时自动计时；机不使用时作为时钟显示图5-9 所示为由拨号集成电路HT9120B与液晶显示模块组成的数码显示电路 HT9120B是音频脉冲兼容的拨号芯片，其引脚功能与一般的拨号芯片的主要区别是多了液晶显示接口DOUT（ 脚） 与CLOCK（脚）。
拨号时DOUT 端口输出二进制拨号号码至液晶驱动芯片HT1611，CLOCK 端口输出拨号号码的同步脉冲控制工作时序有些带液晶显示器的拨号集成电路已将液晶显示器驱动电路集成在芯片内，拨号集成电路的液晶显示器端口可直接与液晶显示器连接，不需另外接驱动模块，这类拨号集成电路如W91550AF，其液晶显示连接电路如图5-10 所示免提启动电路用于免提工作状态的控制常用的电路形式有计数器触发和拨号集成电路触发两大类，后者电路简单，工作可靠性高，目前运用较多 .长途锁控电路的作用是限制无权限用户拨打长途，锁控的实质就是限制首位拨“0”码本章节介绍了或非门、带锁拨号集成电路两种形式锁控电路的工作原理及故障检修 3.音乐保持电路为寻人接听提供了便利，它主要由保持控制电路和音乐集成电路两部分组成 . 机液晶显示的核心部件是带数码显示功能的拨号集成电路和液晶显示器电路形式主要有两类，一类是拨号集成电路与液晶显示器之间需连接驱动模块；另一类则是已将驱动电路集成在拨号芯片内，拨号集成电路可直接与液晶显示器连接本 章 小 结,,,。
