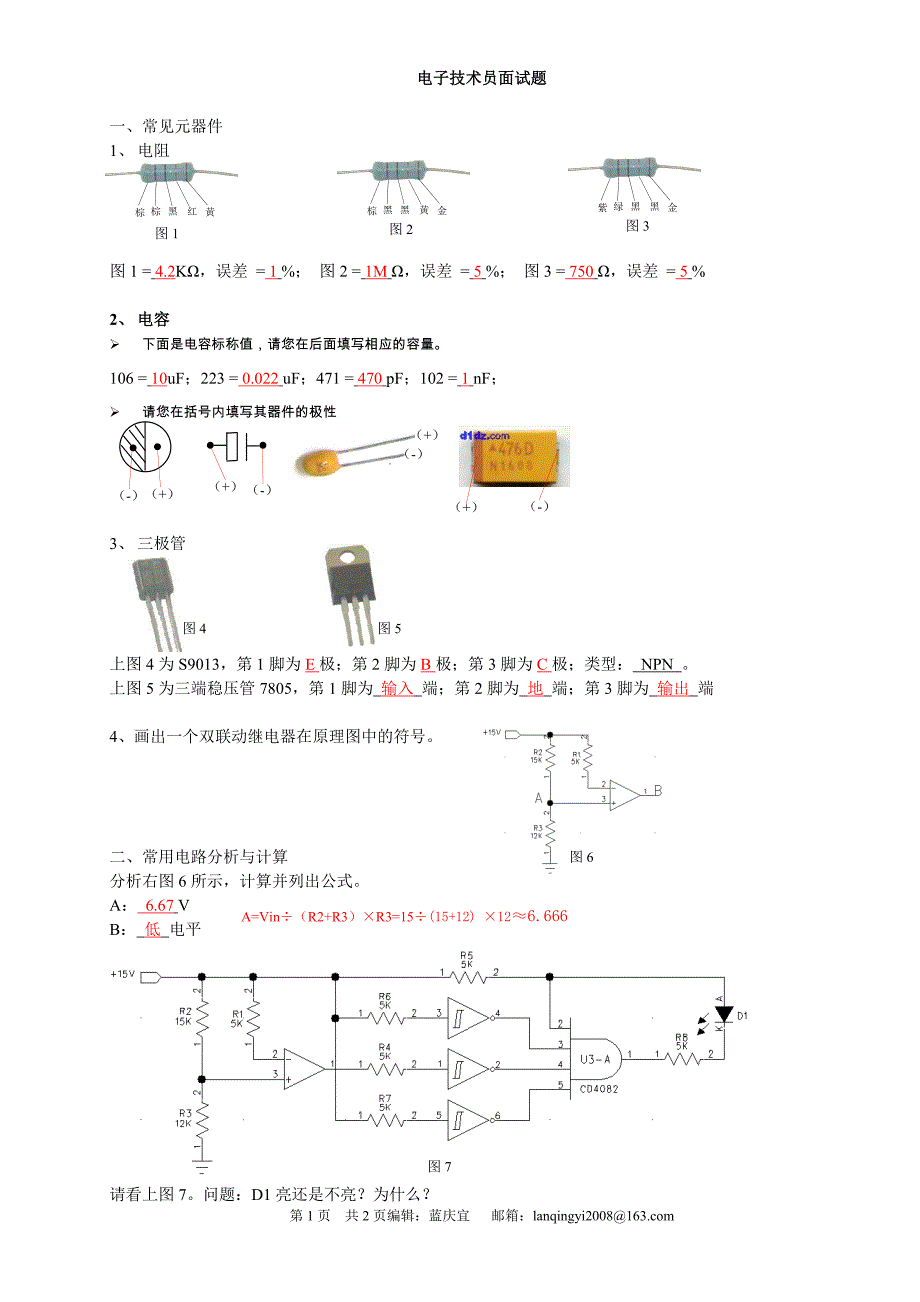

第 1 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@电子技术员面试题一、常见元器件1、 电阻图 1 = 4.2KΩ,误差 = 1 %; 图 2 = 1M Ω,误差 = 5 %; 图 3 = 750 Ω,误差 = 5 %2、 电容 下面是电容标称值,请您在后面填写相 应的容量106 = 10uF;223 = 0.022 uF;471 = 470 pF;102 = 1 nF ; 请您在括号内填写其器件的极性3、 三极管上图 4 为 S9013,第 1 脚为 E 极;第 2 脚为 B 极;第 3 脚为 C 极;类型: NPN 上图 5 为三端稳压管 7805,第 1 脚为 输入 端;第 2 脚为 地 端;第 3 脚为 输出 端4、画出一个双联动继电器在原理图中的符号二、常用电路分析与计算分析右图 6 所示,计算并列出公式A: 6.67 VB: 低 电平 请看上图 7问题:D1 亮还是不亮?为什么?棕 棕 黑 红 黄 棕 黑 黑 黄 金 紫 绿 黑 黑 金图 1 图 2 图 3(-)(+)(+)(-)(+)(-)(+)(-)图 4 图 5图 6图 7A=Vin÷(R2+R3)×R3=15÷(15+12) ×12≈6.666第 2 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@答: D1 亮。

当比较器 3 脚为 6.67V 时,1 脚输出为 0,非门 2 脚为 1,非门 4 和 6 脚为 0此时与门 2 脚为 1,与门输出 1 脚为 0,D1 成立,D1 亮 三、常见电路制作1、用两个 LM7812 画一个输出为±12V 接线图2、用方框图画一个简单开关电源电路3、用两个电阻,一个三极管,画出一个与“非门”同等的电路四、常见数字电路符号请您填写以下数字电路符号名称五、在插件焊锡生产时常见的人为不良现象有哪些?答: 连锡、虚焊、漏焊、漏件、插反、错件、不贴板、未剪脚、 六、问答题:1、 AC380V 经整流滤波后,输出的直流电压是多少?并用公式列出来答: ≈537V 1.414×380 ≈ 537.32 2、 什么叫数字电路?并画出数字信号波形答: 对数字信号进行传输、处理的电子线路称为数字电路3、 请问如右图所示为什么门电路?答:或非门(2 输入端或非门 ) (2 输入端与非门 ) ( 非门 ) (3 输入端与非门) ( 3 输入端与门 )图 8第 3 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@电子技术试卷及答案 一、填空题(每空 1 分,共 18 分)1.PN 结具有 性能,即:加 电压时 PN 结导通;加 电压时 PN 结截止。

2.晶体二极管因所加 电压过大而 ,并且出现 的现象,称为热击穿3.硅晶体三极管的饱和压降约为 V,锗晶体三极管的饱和压降约为 V4.一般情况下,晶体三极管的电流放大系数随温度的增加而 5.表征放大器中晶体三极管静态工作点的参数有 、 和6.对于一个晶体管放大器来说,一般希望其输入电阻要 些,以减轻信号源的负担,输出电阻要 些,以增大带动负载的能力7.逻辑代数的三种基本运算是 、 和 8.放大电路必须设置合适的静态工作点,否则,输出信号可能产生二、判断题(每题 2 分,共 16 分)1.在半导体内部,只有电子是载流子 )2.晶体二极管击穿后立即烧毁 )3.无论是哪种晶体三极管,当处于放大工作状态时,b 极电位总是高于 e 极电位,c 极电位也总是高于 b 极电位 )4.放大器的静态工作点一经设定后,不会受外界因素的影响 )5.交流放大器工作时,电路中同时存在直流分量和交流分量,直流分量表示静态工作点,交流分量表示信号的变化情况。

)6.逻辑代数中的 0 和 1 是代表两种不同的逻辑状态,并不表示数值的大小 )7.与门的逻辑功能可以理解为输入端有 0,则输出端必为 0;只有当输入端全为 1 时,输出端为 1 )8.负反馈可以消除放大器本身产生的非线性失真 )三、选择题(每题 3 分,共 18 分)1.内部自由电子数量和空穴数量相等的半导体是( )A、P 型半导体 B、N 型半导体 C、本征半导体 2.晶体三极管的发射结正偏,集电极反偏时,则晶体三极管所处的状态是( )A、放大状态 B、饱和状态 C、截止状态第 4 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@3.晶体管放大器设置合适的静态工作点,以保证放大信号时,三极管( )A、发射结为反向偏置 B、集电结为正向偏置 C、始终工作在放大区4.凡在数值上或时间上不连续变化的信号,例如只有高、低电平的矩形波脉冲信号,称为( )A、模拟信号 B、数字信号 C、直流信号5.二进制数 10011 转换为十进制数后为( )A、18 B、19 C、216.在某放大电路中,测的三极管三个电极的静态电位分别为 0 V,-10 V,-9.3 V,则这只三极管是( )A、NPN 型硅管 B、NPN 型锗管 C、PNP 型硅管四、问答题与计算题(48 分)1.如图示出各三极管的每个电极对地的电位。

试判别各三极管处于何种工作状态(NPN管为硅管,PNP 管为锗管)每题 5 分,共 10 分)-22V1.7V6V-23V-2V1V2.画出三极管的输出特性曲线8 分)第 5 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@3.如图所示电路中, β =100, ,试计算:(15 分)(1)放大电路的静态工作点;(6 分)(2)画出放大电路的微变等效电路;(3 分)(3)求电压放大倍数 Au、输入电阻 Ri 和输出电阻 Ro;(6 分)4.如图所示是一个具有半数表决功能的电路,试分析它的逻辑功能,写出逻辑表达式并列出真值表15 分)第 6 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@答案:一、填空题1.单向导电性 正向 反向2.反向 击穿 烧毁3.0.7 0.34.增大5.IBQ ICQ UCEQ6.大 小7.逻辑乘 逻辑加 逻辑非8.失真二、判断题1.错 2.错 3.错 4.错 5.对 6.对 7.对 8.错三、选择题1.C 2.A 3.C4.B 5.B 6.A四、问答题与计算题1.(1)放大状态(2)饱和状态2.略3.1.2.4.Y=AB+BC+CAA B C Y0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 1第 7 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@1 1 0 11 1 1 1该电路有三个输入变量,两个输入为 0,则输出为 0;两个输入为 1,则为 1。

输出始终与输入的大多数状态一致填空题1. 稳压二极管起稳压作用时,是工作在其伏安特性的( );如果使用一只稳压二极管与负载并联,( )起到稳压作用2. 可控整流电路与不可控整流电路的区别是:①( );②( )3. 晶体管的工作状态有( )等三种;放大电路中的晶体管应该工作在( )4. 多级放大电路的级间耦合方式有( )等三种;而集成运算放大器中级间耦合方式一般采用( )5. 功率放大电路有如下三种工作方式( );要消除互补对称功率放大电路输出波形的交越失真,电路应采取( )放大方式6. 稳压二极管起稳压作用时,是工作在其伏安特性的( );如果使用一只稳压二极管与负载并联,( )起到稳压作用7. 单相半波整流电路与单相桥式整流电路的区别是:①( )②( )8. 晶体管的工作状态有( )等三种;数字电路中的晶体管应该工作在( )9. 多级放大电路的级间耦合方式有( )等三种;而集成运算放大器中级间耦合方式一般采用( )10. 功率放大电路有如下三种工作方式( );要消除互补对称功率放大电路输出波形的交越失真,电路应采取( )放大方式。

答案1、反向特性 稳压二极管2、可控整流电路可以控制输出直流电压不可控整流电路输出直流电压不可控制3、饱和 放大 截止 放大区4、直接耦合 阻容耦合 变压器耦合 直接耦合5、甲类 乙类 甲乙类 甲乙类7、半波整流电路有半波输出,为 0.45*电源电压 全波整流电路有全波输出,为 0.9*电源电压电子技术基础 参 考 答 案一、填空题(每空1 分,共 20 分)1、电子电路中的信号可以分为两类,一类是在时间和幅度上都是连续的信号,称为模拟信号;另一类在时间和幅度上都是离散的信号,称为_数字信号( 脉冲信号)_______2、晶体二极管具有 单向导电 特性题号 一 二 三 四 得分得分第 8 页 共 2 页编辑:蓝庆宜 邮箱:lanqingyi2008@3、半导体是导电能力介于导体和绝缘体之间的物质,它具有_热敏性 ,杂敏性,光敏性等特殊性质,利用这些性质可以制造出各种具有不同性能的半导体器件4、共集电极放大电路又称射极输出器,它的电压放大倍数接近于 1 ,输出信号与输入信号同相,输入电阻大,输出电阻小5、若在放大电路中引入电压串联负反馈,则可以稳定输出 电压 ,并使输入电阻增大。

6、单管共射极放大器,当工作点 Q 选择较低时,易出现 截止 失真7、8421BCD 码 10000111.0011 对应的十进制数为__87.3____8、逻辑函数的表示方法通常有四种,分别为真值表、_逻辑函数表达式(表达式)_、逻辑电路图(逻辑图)和卡诺图9、常用的集成组合逻辑电路器件有编码器、译码器、__数据选择器_、数据分配器、加法器等10、当变量 A、B、C 分别为 1、0、0 时,(A+B+C)AB= O 11、TTL 或非门多余输入端的处理方法是接低平,接地, 与其他引脚连在一起 12、当多个三态门的输出端连在一条总线上时,应注意任何时刻 只能有一个门电路处于工作态 13、在组合逻辑电路中,当输入信号改变状态时,输出端可能出现虚假过渡干扰脉冲的现象称为 竞争冒险 14、将数字信号转换为模拟信号,应选用 D / A 转换器 15、A/D 转换的过程可分为 采样 、保持、量化、编码 4 个步骤16、A/D 转换器两个最重要的指标是 分辨率 和转换速度17、 能完成两个一位二进制数相加,并考虑到低位进位的器件称为 全加器 18、实现将公共数据上的数字信号按要求分配到不同电路中去的电路叫 数据分配器 19、OC 门在使用时输出端应接 上拉电阻 和电源。

20、TTL 非门的灌电流负载发生在输出 低 电平情况下,负载电流越大,则输出电。
