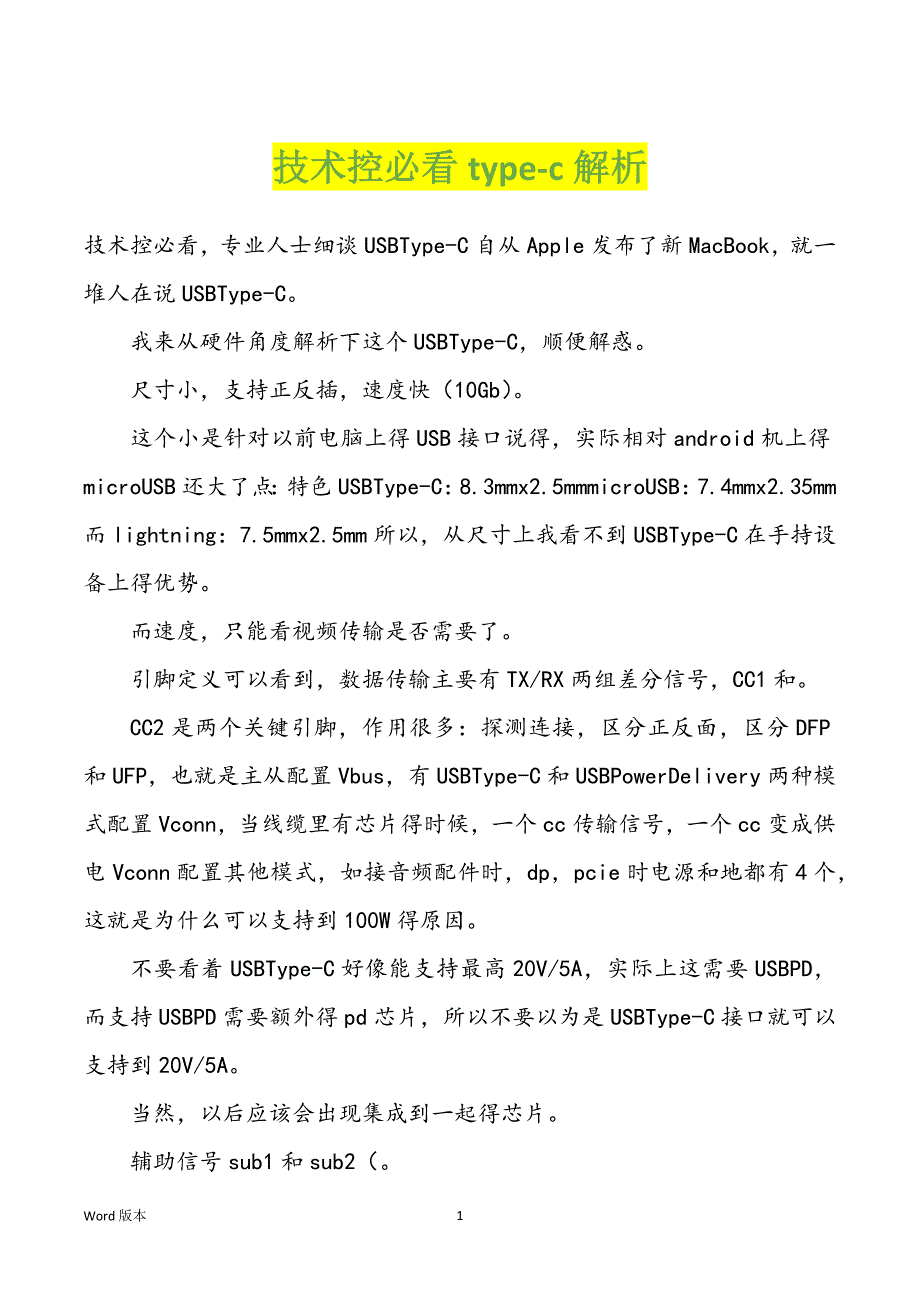

技术控必看type-c解析技术控必看，专业人士细谈USBType-C自从Apple发布了新MacBook，就一堆人在说USBType-C 我来从硬件角度解析下这个USBType-C，顺便解惑 尺寸小，支持正反插，速度快（10Gb） 这个小是针对以前电脑上得USB接口说得，实际相对android机上得microUSB还大了点：特色USBType-C：8.3mmx2.5mmmicroUSB：7.4mmx2.35mm而lightning：7.5mmx2.5mm所以，从尺寸上我看不到USBType-C在手持设备上得优势 而速度，只能看视频传输是否需要了 引脚定义可以看到，数据传输主要有TX/RX两组差分信号，CC1和 CC2是两个关键引脚，作用很多：探测连接，区分正反面，区分DFP和UFP，也就是主从配置Vbus，有USBType-C和USBPowerDelivery两种模式配置Vconn，当线缆里有芯片得时候，一个cc传输信号，一个cc变成供电Vconn配置其他模式，如接音频配件时，dp，pcie时电源和地都有4个，这就是为什么可以支持到100W得原因。
不要看着USBType-C好像能支持最高20V/5A，实际上这需要USBPD，而支持USBPD需要额外得pd芯片，所以不要以为是USBType-C接口就可以支持到20V/5A 当然，以后应该会出现集成到一起得芯片 辅助信号sub1和sub2（ Sidebanduse），在特定得一些传输模式时才用 d+和d-是来兼容USB之前得标准得 这里说一下，USB3.0只有一组RX/TX，速度是5Gb，USBType-C为了保证正反都可以插就用了两组，但实际上数据传输还是只用了一组RX/TX，速度就已经达到10Gb了 如果后面升级协议，两组都传得话就和DisplayPort一样20Gb了 工作流程上图DFP（DownstreamFacingPort）也就是主，UFP（UpstreamFacingPort）为从 除了DFP、UFP，还有个DRP（DualRoleport），DRP可以做DFP也可以做UFP 当DPR接到 UFP，DRP转化为DFP 当DRP接到DFP，DRP转化为UFP 两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。
在DFP得CCpin有上拉电阻Rp，在UFP有下拉电阻Rd 未连接时，DFP得VBUS是无输出得 连接后，CCpin相连，DFP得CCpin会检测到UFP得下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP 而哪个CCpin（CC1，CC2）检测到下拉电阻就确定接口插入得方向，顺便切换RX/TX 电阻Rd=5.1k，电阻Rp为不确定得值，根据前面得图看到USBType-C有几种供电模式，靠什么来甄别？就靠Rp得值，Rp得值不一样， CCpin检测到得电压就不一样，然后来控制DFP端执行哪种供电模式 需要注意得是，上图里画了两个CC，实际上在不含芯片得线缆里只有一根cc线 含芯片得线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里得芯片供电（3.3V或5V），这时就cc端没有下拉电阻Rd，而是下拉电阻Ra，800-1200欧 当CCpin两个都接了下拉电阻=Ra，DFP进入音频配件模式，左右声道，mic都俱全，如上图 USBType-C和DisplayPort，PCIEUSBPD是BMC编码得信号，而之前得USB则是FSK，所以存在不兼容，不知道目前市面上有没有能转换得产品。
USBPD是在CCpi n上传输，PD有个VDM（Vendordefinedmessage）功能，定义了装置端ID，读到支持DP或PCIe得装置，DFP就进入替代（alternate）模式 如果DFP认到device为DP，便切换MUX/ConfigurationSwitch，让Type-CUSB3.1信号脚改为传输DP信号 AUX辅助由Type-C得SBU1，SUB2来传 HPD是检测脚，和CC差不多，所以共用 而DP有lane0-3四组差分信号，Type-C有RX/TX1-2也是四组差分信号，所以完全替代没问题 而且在DP协议里得替代模式，可以USB信号和DP信号同时传输，RX/TX1传输USB数据 ，RX/TX2替换为lane0，1两组数据传输，此时可支持到4k 如果DFP认到device为DP，便切换MUX/ConfigurationSwitch，让Type-CUSB3.1信号脚改为传输PCIe信号 同样得，PCIe使用RX/TX2和SBU1，SUB2来传输数据，RX/TX1传输USB数据 这样得好处就是一个接口同时使用两种设备，当然了，转换线就可以做到，不用任何芯片。
回顾USBType-C终结了长期以来USB插来插去得缺陷，节省了人们大量得时间，换一次方向至少2s吧，按全球10亿人每天插拔一次USB，50%概率插错，共耗时277000多小时，约为31年，太恐怖了 一个接口搞定了音视频数据三种，体积还算小 可以预见，以后安卓机可以改为USBType-C接口了，如果只需要USB2.0得话，只需要重做线缆，不用芯片，成本上完全可以忽略不计 至于Thunderbolt，lightning，该怎么还是怎么吧 百花齐放才是五彩得世界 4Word版本。
