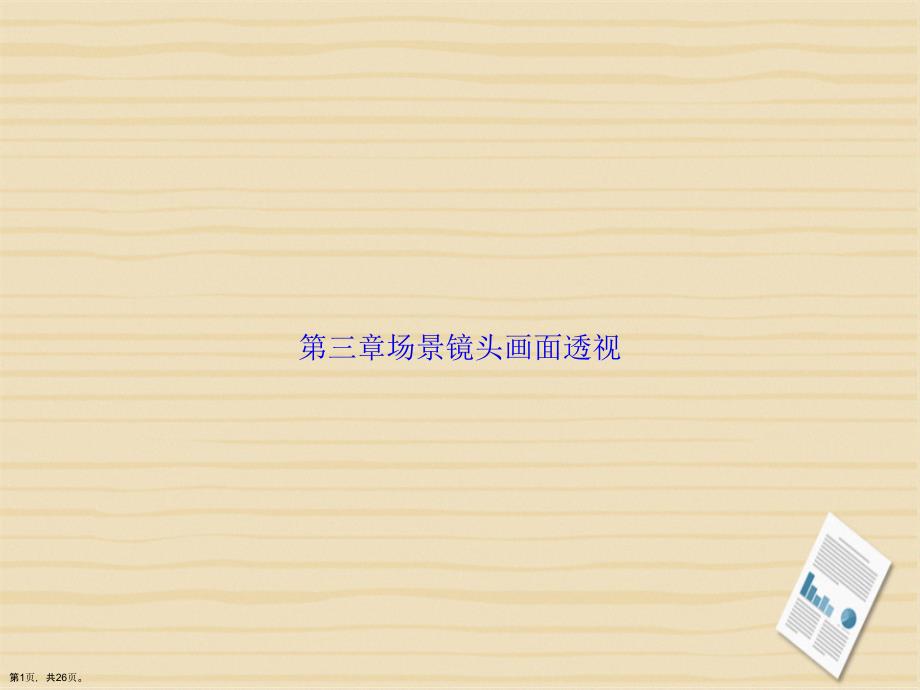

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,第三章场景镜头画面透视,第1页，共26页优选）第三章场景镜头画面透视,第2页，共26页一、画面透视的基本概念,掌握了透视法就可以更好的利用透视关系表现对象现代动画片更多的是模仿电影的空间感、镜头感，要求生动逼真的效果所以画动画场景，必须掌握镜头画面的透视法第3页，共26页1.,镜头,在电影得拍摄中，镜头取代了人的眼睛就透视法而言，镜头画面透视和常规绘画透视没有本质的区别只是在取景范围上受到了镜头角度的限制镜头角度分为水平角和垂直角，如图：,人的眼睛在看物体时得最佳角度是,37-38,度水平角接近人眼视角的镜头，就被称为标准镜头。
大于人眼视角的镜头叫广角镜头小于人眼视角的叫长焦镜头广交和长焦镜头在视觉上都有一定程度得变形，标准镜头与人眼看物体的效果最接近，所以他的拍摄效果最自然，最逼真第4页，共26页2.,视平线,视平线也就是人的视线高度，镜头画面中视平线的高度取决与视点的高度，也就是镜头距地面的高度镜头画面中一切透视线段得灭点都与视平线有关视平线高,看的地面越大，景物间的距离越疏视平线越低,看到的地面越小，景物间的距离越密镜头、被摄体和最终画面的三者关系如图所示：,第5页，共26页二、透视法,1.,平行透视法（一点透视）,平行透视法是指视平线与被摄对象的水平面、纵深面平行，与垂直面成,90,度心点是平行透视得关键，心点在镜头画面的视平线上，在画面的左右中心位置心点一定在视平线上，随视平线的移动而改变心点是平行透视的灭点第6页，共26页一、常用透视原理分解,1,、一点透视（平行透视）与一点斜透视,1,、画面中只有唯一一个,消失点2,、画面中所有的横向线,平行于纸的横边，所,有的竖线垂直于纸的,横边3,、画面中所有的斜线都,经过消失点4,、画面进深长度目测一点透视图,第7页，共26页3,、一点透视的构图特点,一点透视具有整齐对称、庄重严肃、一目了然、平展稳定、层次分明，场景深远的特点。
第8页，共26页插图,第9页，共26页第10页，共26页1,）平行透视中倾斜物体的画法,上下坡得平面部分向心点消失，上坡的斜面向天点消失，下坡的斜面向地点消失第11页，共26页2,）,平行透视中圆形物体的画法,圆形物体要通过正方形中的对角线获得首先要学会在平面中做圆,由于开关都是以门轴为中心得圆形轨迹，所以还可以解决透视中门、窗开关的画法问题第12页，共26页首先在画面中确定以门宽为,1/2,边长的正方形，画出正方形的对角线，然后作出圆这个圆就是门的开关的轨迹门的灭点是由门的开关角度决定的，也应该在视平线上在确定了地平面上门的角度后，做延长线，与视平线交于一点，这就是门的灭点窗的开关方向可能不同，但绘制方法相同第13页，共26页2.,成角透视法（两点透视）,成角透视是指镜头视中线与被摄对象所成角度不是,90,度时的透视效果一个矩形物体在成角透视情况下均有两个灭点这两个灭点在心点左右两边成角透视得基本画法 成角透视的画法如下,:,第14页，共26页即物体各个面都不与画面平行，而是成一定的角度具有两个灭点,二点透视自由、灵活,第15页，共26页2,、两点透视,的快速画法（成角透视）,二点,透视图,1,、画面中有左、右两个,消失点，而且这两个,消失点在同一条水平,直线上。
2,、画面中所有向左倾斜,的线过左消失点，所,有向右倾斜的线过右,消失点，所有竖线垂,直于纸的横边3,、画面进深长度目测第16页，共26页二、透视应用实例手绘图分析,建筑物一点,透视图,室内一点,透视图,室内一点斜,透视图,第17页，共26页室内五个面,透视图,建筑二点,透视图,室内四个面,透视图,第18页，共26页1,）,灭点的确定,由视点分别做两条平行于物体两边的直线，这两条线在视平线上的投影交点，就是左右灭点灭点距心点的远近,，,根据镜头与被摄物体的成角大小而定所成角度越小时，灭点距心点越远，看到的面越大，纵身效果越差所成角度越大时，灭点距心点越近，看到的面越小，纵身效果越强,（,2),通过确定棱角点的方法，确定物体的位置同一组平行线向一个灭点消失,第19页，共26页3,）成角透视中倾斜物体的画法,上下坡、台阶、斜坡的房顶等倾斜物体在成角透视中主要有两种情况一种是近高远低的下坡，倾斜面上的平行线向地点消失另一种是近低远高的上坡，倾斜面上的平行线向天点消失天、地均根据倾斜角度而定，分别在左右灭点的垂直线上倾斜角越大，天、地点距视平线越远，如图：,第20页，共26页如果是一组楼梯，天点和地点的距离应该是相等的,第21页，共26页。
4,）成角透视中圆形物体的画法,成角透视中圆形的画法与平行透视中相同，根据外切正方绘制,第22页，共26页门的画法,窗的画法,第23页，共26页3,、仰视画法,（,1,）平行透视下的画法,在平行透视下的仰视，镜头,中的垂直线均向天点消失，纵身线,仍向心点消失仰视的视平线在画,面下方点的确定由镜头与被摄物体,的倾斜角度而定倾角越大，天点,距离心点越远；倾角越小，天点距,离心点越近，如图：,第24页，共26页2,）成角透视下的画法,在确定了天点之后，镜,头中的垂直线均向天点消失，,原来向左右灭点消失的线段,仍向左右灭点消失，如图：,（,3,）垂直仰视画法,在仰角为,90,度的仰视透,视中，天点在画面对角线的交,点上，如图：,第25页，共26页谢谢大家！,Thank You！,。
