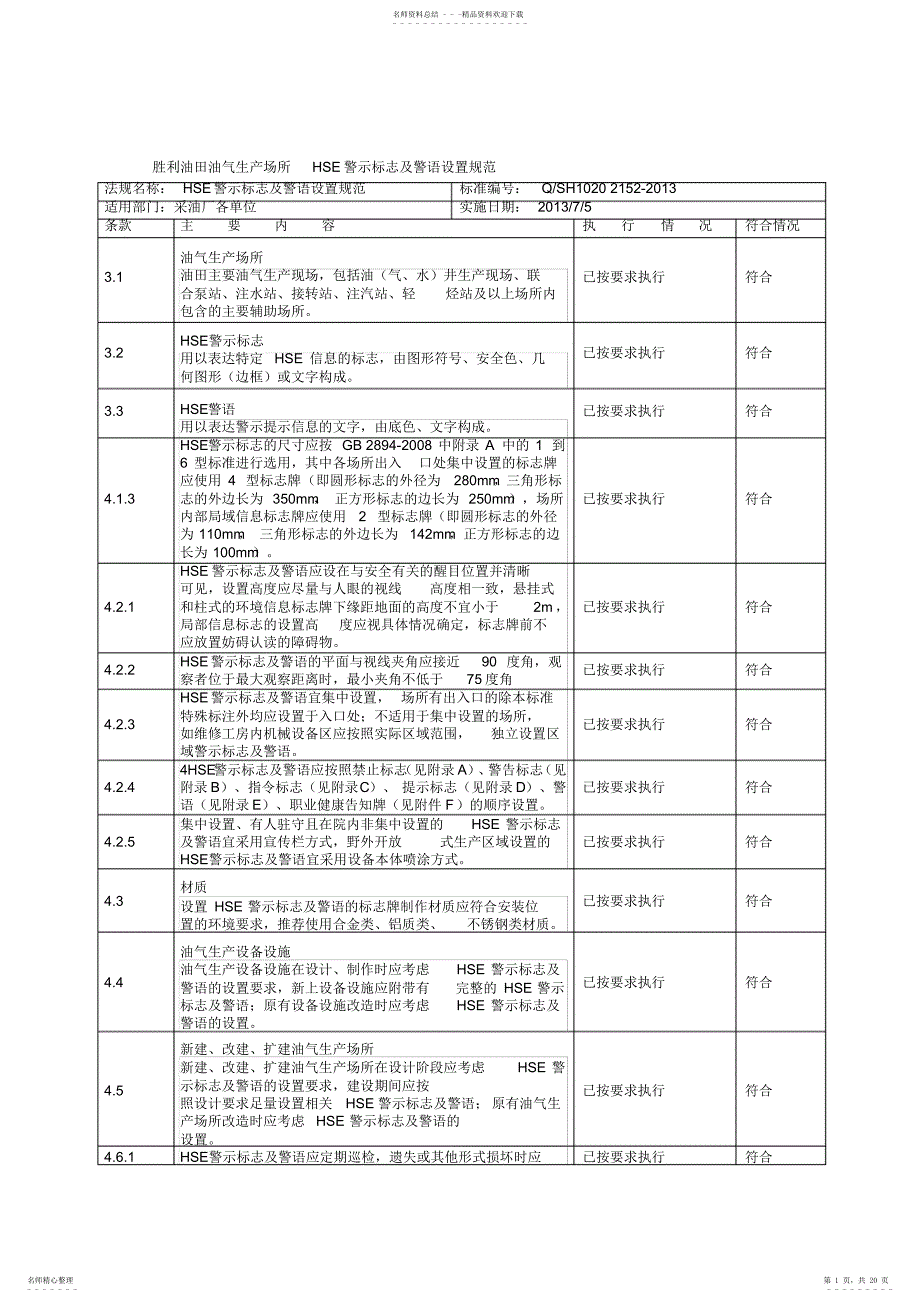

胜利油田油气生产场所HSE 警示标志及警语设置规范法规名称：HSE 警示标志及警语设置规范标准编号：Q/SH1020 2152-2013 适用部门：采油厂各单位实施日期：2013/7/5 条款主要内容执行情况符合情况3.1 油气生产场所油田主要油气生产现场，包括油（气、水）井生产现场、联合泵站、注水站、接转站、注汽站、轻烃站及以上场所内包含的主要辅助场所已按要求执行符合3.2 HSE 警示标志用以表达特定 HSE 信息的标志，由图形符号、安全色、几何图形（边框）或文字构成已按要求执行符合3.3 HSE 警语用以表达警示提示信息的文字，由底色、文字构成已按要求执行符合4.1.3 HSE 警示标志的尺寸应按 GB 2894-2008 中附录 A 中的 1 到6 型标准进行选用，其中各场所出入口处集中设置的标志牌应使用 4 型标志牌（即圆形标志的外径为 280mm，三角形标志的外边长为 350mm，正方形标志的边长为 250mm），场所内部局域信息标志牌应使用 2 型标志牌（即圆形标志的外径为 110mm，三角形标志的外边长为 142mm，正方形标志的边长为 100mm）已按要求执行符合4.2.1 HSE 警示标志及警语应设在与安全有关的醒目位置并清晰可见，设置高度应尽量与人眼的视线高度相一致，悬挂式和柱式的环境信息标志牌下缘距地面的高度不宜小于 2m，局部信息标志的设置高度应视具体情况确定，标志牌前不应放置妨碍认读的障碍物。
已按要求执行符合4.2.2 HSE 警示标志及警语的平面与视线夹角应接近 90 度角，观察者位于最大观察距离时，最小夹角不低于75 度角已按要求执行符合4.2.3 HSE 警示标志及警语宜集中设置，场所有出入口的除本标准特殊标注外均应设置于入口处；不适用于集中设置的场所，如维修工房内机械设备区应按照实际区域范围，独立设置区域警示标志及警语已按要求执行符合4.2.4 4HSE 警示标志及警语应按照禁止标志（见附录 A）、警告标志（见附录 B）、指令标志（见附录 C）、提示标志（见附录 D）、警语（见附录 E）、职业健康告知牌（见附件 F）的顺序设置已按要求执行符合4.2.5 集中设置、有人驻守且在院内非集中设置的 HSE 警示标志及警语宜采用宣传栏方式，野外开放式生产区域设置的HSE 警示标志及警语宜采用设备本体喷涂方式已按要求执行符合4.3 材质设置 HSE 警示标志及警语的标志牌制作材质应符合安装位置的环境要求，推荐使用合金类、铝质类、不锈钢类材质已按要求执行符合4.4 油气生产设备设施油气生产设备设施在设计、制作时应考虑 HSE 警示标志及警语的设置要求，新上设备设施应附带有完整的 HSE 警示标志及警语；原有设备设施改造时应考虑 HSE 警示标志及警语的设置。
已按要求执行符合4.5 新建、改建、扩建油气生产场所新建、改建、扩建油气生产场所在设计阶段应考虑 HSE 警示标志及警语的设置要求，建设期间应按照设计要求足量设置相关 HSE 警示标志及警语；原有油气生产场所改造时应考虑 HSE 警示标志及警语的设置已按要求执行符合4.6.1 HSE 警示标志及警语应定期巡检，遗失或其他形式损坏时应已按要求执行符合名师资料总结-精品资料欢迎下载-名师精心整理-第 1 页，共 20 页 -及时补充完善4.6.2 HSE 警语、特种设备信息应按照白底、红色黑体字设置已按要求执行符合4.6.3 苯、噪声、药剂危害告知牌、检测公告牌应按附录 F 相关要求设置已按要求执行符合5.1.1 油（气、水）井生产区应符合以下要求：a)丛式井组入口处应设置警示标志：当心落物、当心坠落、当心机械伤人、当心超压b)皮带式抽油机减速箱门外侧、游梁式抽油机悬绳器正面应设置警语：当心碰头挤手c)抽油机底部工字钢醒目位置应设置警语：停机断电保养、先停机后攀登d)皮带轮护罩外侧应设置警语：当心皮带挤伤e)抽油机爬梯横撑处应设置警语：登高系安全带f)注水井井口四通上法兰正面应设置警语：高压危险禁止靠近。
g)螺杆泵抽油井井口光杆顶部护罩正面应设置警语：旋转部位禁止靠近h)电泵井、注汽井井口四通上法兰正面应设置警语：高温高压禁止靠近i)抽油机护栏外侧应设置警语：旋转部位禁止靠近j)油（气、水）井井口使用防盗的防盗箱体正面应设置警示标志：当心有毒气体、必须侧身操作阀门k)油（气、水）井井口使用防盗的防盗箱体正面应设置警语：高压危险禁止靠近l)采气井井口小四通正面应设置警语：高压危险禁止靠近m)采气井井口大四通正面应设置警示标志：禁止乱动阀门、必须侧身操作阀门已按要求执行符合5.1.2 用电控制柜、接线盒等接送电设备应符合以下要求：a)门外侧应设置警示标志：当心触电b)门外侧应设置警语：启停机戴好绝缘手套c)门内侧应设置警语：当心电弧、侧身操作已按要求执行符合5.1.3 单井拉油使用多功能罐、高架罐区应符合以下要求：a)应设置警示标志：禁止酒后上岗、禁止烟火禁、禁止乱动阀门、当心坠落、当心外溢、必须消除静电、必须接地、必须穿戴防护用品b)多功能罐罐体应设置：注册证号、检验日期已按要求执行符合5.1.4 变压器应设置警示标志：禁止靠近、当心触电已按要求执行符合5.2.1 计量间外应设置警示标志：禁止酒后上岗、禁止烟火、禁止乱动阀门、禁止用汽油擦物、非工作人员禁止入内、必须通风、必须穿戴防护用品、必须侧身操作阀门。
已按要求执行符合5.2.2 分离器本体应设置：注册证号、检验日期已按要求执行符合5.3 配水间配水间外应设置警示标志：禁止酒后上岗、禁止乱动阀门、非工作人员禁止入内、当心高压管线、必须穿戴防护用品、必须侧身操作阀门已按要求执行符合5.4.1 注汽站入口处应设置警示标志：非工作人员禁止入内、禁止酒后上岗、禁已按要求执行符合名师资料总结-精品资料欢迎下载-名师精心整理-第 2 页，共 20 页 -止烟火、禁止用汽油擦物、禁止乱动消防器材、必须穿戴防护用品、必须带安全帽5.4.2 注汽锅炉泵房 操作间外应设置:a)警示标志：噪声有害、当心超压、必须戴护耳器、必须侧身操作阀门b)噪声告知牌、检测公告牌已按要求执行符合5.4.3 锅炉区应设置：a)警示标志：当心烫伤、当心高温表面b)锅炉本体：注册证号、检验日期已按要求执行符合5.4.4 变配电区应设置警示标志：禁止靠近、禁止攀登、当心触电、必须加锁已按要求执行符合5.4.5 油罐区入口处应设置警示标志：禁止烟火、禁止穿带钉鞋、当心坠落、当心中毒、当心滑跌、必须消除静电已按要求执行符合5.4.6 加热炉 应设置警示标志包括：a)入口处：当心高温表面、当心超压、当心爆炸。
b)点火间：当心有毒气体、必须通风已按要求执行符合5.4.7 油泵房应设置：a)泵房外：非工作人员禁止入内、禁止用汽油擦物、禁止乱动阀门、噪声有害、必须戴护耳器、必须戴防护帽等警示标志、噪声告知牌、检测公告牌b)泵房内：当心障碍物、必须侧身操作阀门等警示标志已按要求执行符合5.4.8 井场生产区域5.4.8.1按 5.1.1、5.1.2 相关要求设置警示标志及警语5.4.8.2注汽井井口附近应设置警示标志（移动式）：当心烫伤、当心高压管线已按要求执行符合5.4.9 化验室5.4.9.1 室外应设置警示标志：禁止用汽油擦物、当心中毒、必须戴防护手套、必须戴防毒面具、必须通风5.4.9.2室外应设置：苯告知牌、检测公告牌已按要求执行符合5.5 移动式湿蒸汽发生器按 5.4 相关要求设置警示标志及警语已按要求执行符合5.6.1 压气站（轻烃站）入口处5.6.1.1 禁止酒后上岗、禁止带火种、禁止烟火、禁止开启无线移动通讯设备、禁止穿化纤服装、必须穿戴防护用品、必须使用防爆工具、必须戴防火帽等警示标志5.6.1.2 应设置：应急疏散图、专业安全生产禁令已按要求执行符合5.6.2 配气区应设置警示标志：禁止烟火、噪声有害、必须戴护耳器、必须穿戴防护用品。
已按要求执行符合5.6.3 压缩机区应设置警示标志：禁止烟火、当心机械伤人、噪声有害、必须穿戴防护用品、必须戴护耳器已按要求执行符合5.6.4 轻烃装置区应设置警示标志：禁止烟火、当心高温表面、当心坠落、当已按要求执行符合名师资料总结-精品资料欢迎下载-名师精心整理-第 3 页，共 20 页 -心冻伤、必须使用跌落保护用具、必须穿戴防护用品5.6.5 制冷区应设置警示标志：禁止烟火、噪声有害、当心冻伤、当心中毒、必须穿戴防护用品、必须戴护耳器已按要求执行符合5.6.6 轻烃储备区应设置警示标志：禁止烟火、禁止穿化纤服装、禁止开启无线移动通讯设备、禁止穿带钉鞋、必须穿戴防护用品、必须消除静电已按要求执行符合5.6.7 化验室按 5.4.9 相关要求设置警示标志及警语已按要求执行符合5.6.8 充装区应设置警示标志：禁止烟火、禁止穿化纤服装、禁止开启无线移动通讯设备、当心外溢、必须消除静电、必须接地已按要求执行符合5.6.9 锅炉房应设置警示标志：噪声有害、当心烫伤、当心高温表面、当心爆炸、当心坠落、必须穿戴防护用品、必须戴护耳器已按要求执行符合5.7 生产现场使用的分离器、多功能罐、加热炉、锅炉、湿蒸汽发生器等特种设备 容器本体应设置：注册证号、使用证号、检验日期。
已按要求执行符合5.8.1 联合站（接转站）入口处5.8.1.1 应设置警示标志：禁止酒后上岗、禁止带火种、禁止烟火、禁止开启无线移动通讯设备、必须穿戴防护用品、必须戴防火帽5.8.1.2 应设置：进站须知、应急疏散图、专业安全生产禁令已按要求执行符合5.8.2 来油阀组间应设置警示标志：当心有毒气体已按要求执行符合5.8.3 分离器5.8.3.1应设置警示标志：禁止穿带钉鞋、当心超压、必须使用跌落保护用具5.8.3.2 按 5.7 相关要求设置特种设备信息已按要求执行符合5.8.4 油罐区按 5.4.5 相关要求设置警示标志及警语，每个入口处宜设置 1 个，如罐区较长时宜增设已按要求执行符合5.8.5 污水罐区应设置警示标志：禁止穿带钉鞋、当心坠落、当心中毒、当心滑跌已按要求执行符合5.8.6 消防水罐区应设置警示标志：禁止穿带钉鞋、当心坠落、当心滑跌已按要求执行符合5.8.7 泵房按 5.4.7 相关要求设置警示标志及警语已按要求执行符合5.8.8 变压器a)有围墙或围栏的变压器区：禁止靠近、禁止攀登、当心触电、必须加锁b)无围墙或围栏的变压器区：禁止靠近、当心触电已按要求执行符合名师资料总结-精品资料欢迎下载-名师精心整理-第 4 页，共 20 页 -5.8.9 油品（轻烃）装卸区应设置警示标志：禁止开启无线移动通讯设备、当心外溢、必须消除静电、必须接地。
已按要求执行符合5.8.10 加药间应设置：a)警示标志：当心中毒、必须通风、必须戴防护手套、必须戴防毒面具b)药剂摆放区警语：当心药剂溅出伤人c)药剂告知牌已按要求执行符合5.8.11 污油（水）池应设置：a)警示标志：禁止踩踏、当心坠落、当心滑跌b)警语：当心污油（水）外溢已按要求执行符合5.8.12 加热炉按 5.4.6 相关要求设置警示标志及警语已按要求执行符合5.8.13 原油稳定装置5.8.13.1 警示标志：禁止穿带钉鞋、当心障碍物、当心有毒气体、当心落物、必须使用跌落保护用具5.8.13.2 按 5.7 相关要求设置特种设备信息已按要求执行符合5.8.14 化验室按 5.4.9 相关要求设置警示标志及警语已按要求执行符合5.8.15 维修工房a)电气焊区：禁止混放、当心弧光、必须配戴遮光护目镜、必须戴防尘口罩、必须戴防护手套、必须接地、必须通风b)机加工区：当心铁屑伤人、当心机械伤人、必须接地、必须通风已按要求执行符合5.9.1 注水站入口处5.9.1.1 应设置警示标志：禁止酒后上岗、禁止烟火、禁止开启无线移动通讯设备、必须穿戴防护用品5.9.1.2 应设置：进站须知、应急疏散图、专业安全生产禁令。
