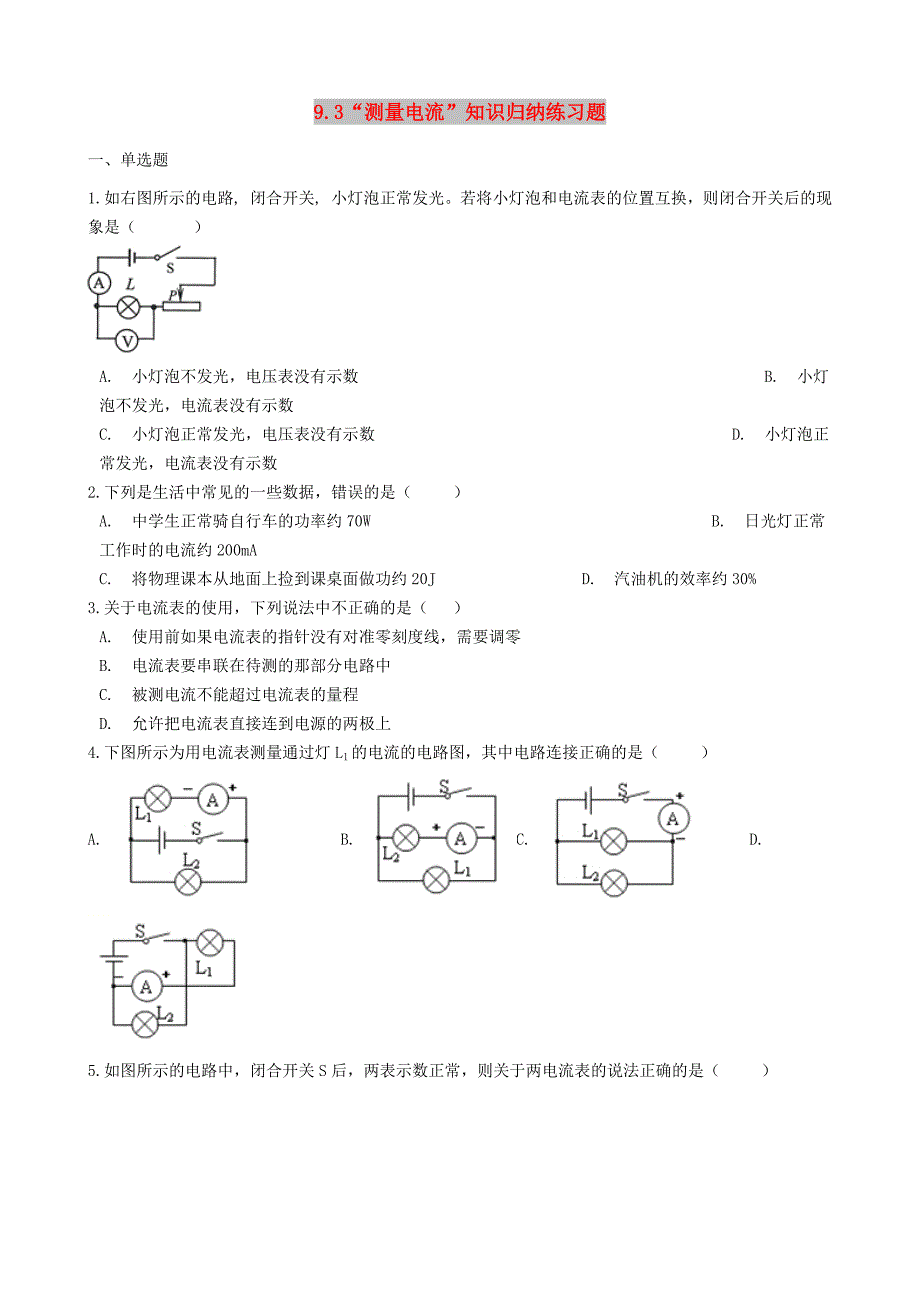

9.3“测量电流”知识归纳练习题一、单选题1.如右图所示的电路, 闭合开关, 小灯泡正常发光若将小灯泡和电流表的位置互换，则闭合开关后的现象是（ ）A. 小灯泡不发光，电压表没有示数 B. 小灯泡不发光，电流表没有示数C. 小灯泡正常发光，电压表没有示数 D. 小灯泡正常发光，电流表没有示数2.下列是生活中常见的一些数据，错误的是（ ） A. 中学生正常骑自行车的功率约70W B. 日光灯正常工作时的电流约200mAC. 将物理课本从地面上捡到课桌面做功约20J D. 汽油机的效率约30%3.关于电流表的使用，下列说法中不正确的是（ ） A. 使用前如果电流表的指针没有对准零刻度线，需要调零B. 电流表要串联在待测的那部分电路中C. 被测电流不能超过电流表的量程D. 允许把电流表直接连到电源的两极上4.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（ ）A. B. C. D. 5.如图所示的电路中，闭合开关S后，两表示数正常，则关于两电流表的说法正确的是（ ） A. 电流表A1测L1中的电流，A2测L1中的电流 B. 电流表A1测干路电流，A2测L1中的电流C. 电流表A1测L1中的电流，A2测干路电流 D. 电流表A1测L2中的电流，A2测干路电流6.如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时（ ） A. 电路上电阻增大，电流减小 B. 电路上电阻增大，电流增大C. 电路上电阻减小，电流减小 D. 电路上电阻减小，电流增大7.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ） A. a、b都是电流表 B. a、b都是电压表 C. a是电流表，b是电压表 D. a是电压表，b是电流表8.用电流表测量灯泡L1的电流，如下面图所示，其中方法正确的是（ ） A. B. C. D. 9.下列说法中正确的是（ ） A. 把丝绸摩擦过的玻璃棒所带的电荷规定为正电荷B. 家庭电路中，同时使用的用电器越多，电路中的总电流越小C. 家庭电路中可以只安装漏电保护器而不安装保险丝D. 通电导线中的电流方向与该导线中自由电子定向移动的方向相同10.以下是某同学作出的一些估测数据，明显不符合事实的是（ ） A. 家用电冰箱工作时的电流约1A B. 家庭电路的电压为220VC. 一名普通中学生上一层楼需做的功大约为1500 J D. 初中物理实验中使用的一段铜导线电阻约为100Ω11.下列各数据中最接近实际的是（ ） A. 人走路时对地面的压强约为200Pa B. 家用电炉丝的电阻约十几欧C. 白炽灯工作时的电流约2A D. 一袋方便面重约10N12.某家用电器正常工作电流表是5A，此用电器可能是（ ）A. 电视机 B. 日光灯 C. 空调机 D. 洗衣机13.下列生活中的物理数据最接近实际的是（ ） A. 人以正常速度骑自行车的功率为1kW B. 把2个鸡蛋匀速举高1m做功20JC. 教室里一盏日光灯的工作电流约为0.18A D. 假如没有摩擦，动滑轮机械效率是100%14.关于电流表和电压表的使用，下列说法中错误的是（ ） A. 使用前都应检查指针是否指零B. 若有两个量程，试触时都选用大量程C. 电表量程改变后，每个小格代表的值即分度值保持不变D. 在分析电路的连接方式时，电流表应看作一根导线，电压表应看作断路15.如图用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ） A. B. C. D. 二、填空题16.电学实验中，电流表应________在电路中，电压表应________在电路中（均选填“串联”或“并联”）．图所示装置可做“探究________与哪些因素有关”的实验。
17.某导体两端的电压为3伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为________安，该导体的电阻为________欧将该导体两端的电压调到9伏，其电阻为________欧 18.小灯泡的内部结构如图所示，则如图中小灯泡能够正常发光的是________图电路会发生短路的是________图灯泡不工作的的是________图 19.用图甲电路测量小灯泡发光时的电阻，电压表应该接在________（填“1”或“2”）处．当闭合开关S，移动滑动变阻器的滑片P ， 当电压表示数为2.4V时，电流表的示数如图乙，则此时通过灯泡的电流是________A，灯泡的电阻是________ ．20.某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示．发生这一现象的原因是________，纠正的方法是________． 21.如图所示，电灯L1、L2、L3的连接方式是________，电流表A1是测量________的电流，电流表A2是测量________的电流．测得A1的电流为0.5A和A2的电流为0.3A，且L2的电流是L1电流的2倍，则通过L3的电流为________A，总电流为________A．22.在“用电流表测电流”的实验中，必须使电流从电流表的________接线柱流入（ 选填“+”或“﹣”），所测电流不得超过它的________．如图所示的情景，是为了验证________原理，由图可知物体受到浮力的大小为________牛． 23.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为________V，L2两端的电压为________V． 24.图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是________ A． 25.一把电烙铁接在220V的电路中，通过的电流是350mA，问通电1h消耗了电能 ________J． 三、解答题26.在如图所示的电路中，根据标出的电流方向，从干电池、电流表、电压表三个元件符号中选出两个元件符号，并分别填进电路的空缺处，填进后要求灯泡L1和L2串联。
27.在图中的〇里填上适当的电表符号，闭合电键S，使两只灯泡并联连接． 四、实验探究题28.如图在探究并联电路电流规律的实验中，图甲是实验的电路图．（1）电流表应________（选填“串联”或“并联”）在被测电路中且必须使电流从________接线柱流入，从________接线柱流出． （2）小明同学在测量 处的电流时，闭合开关前，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________ ． （3）下表是小亮同学在实验中用两盏规格相同的小灯泡，得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：点电流 点电流 点电流 ①________；②________．29.在“用电流表测电流”的实验中，某同学用如图所示的接法来测灯泡中的电流1）该图是测灯L2的电流，其中有一处明显是错误的它是________ （2）现要测通过灯L1的电流，只允许变动原图中一根导线的一个端点的接线位置，请在需要改变的导线上打“×”并在图中用虚线标出 （3）在第（2）题中已改动的基础上，若要测量通过灯Ll和灯L2的电流之和，而且又只允许再变动一根导线上的一个端点的接线位置，请在需要改变的导线上打“×”并在图中再用虚线标出。
30.要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干． （1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法． （2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A．则滑动变阻器的最大阻值为________Ω． （3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为________ A，小灯泡的额定功率为________ W． （4）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是________． 。
