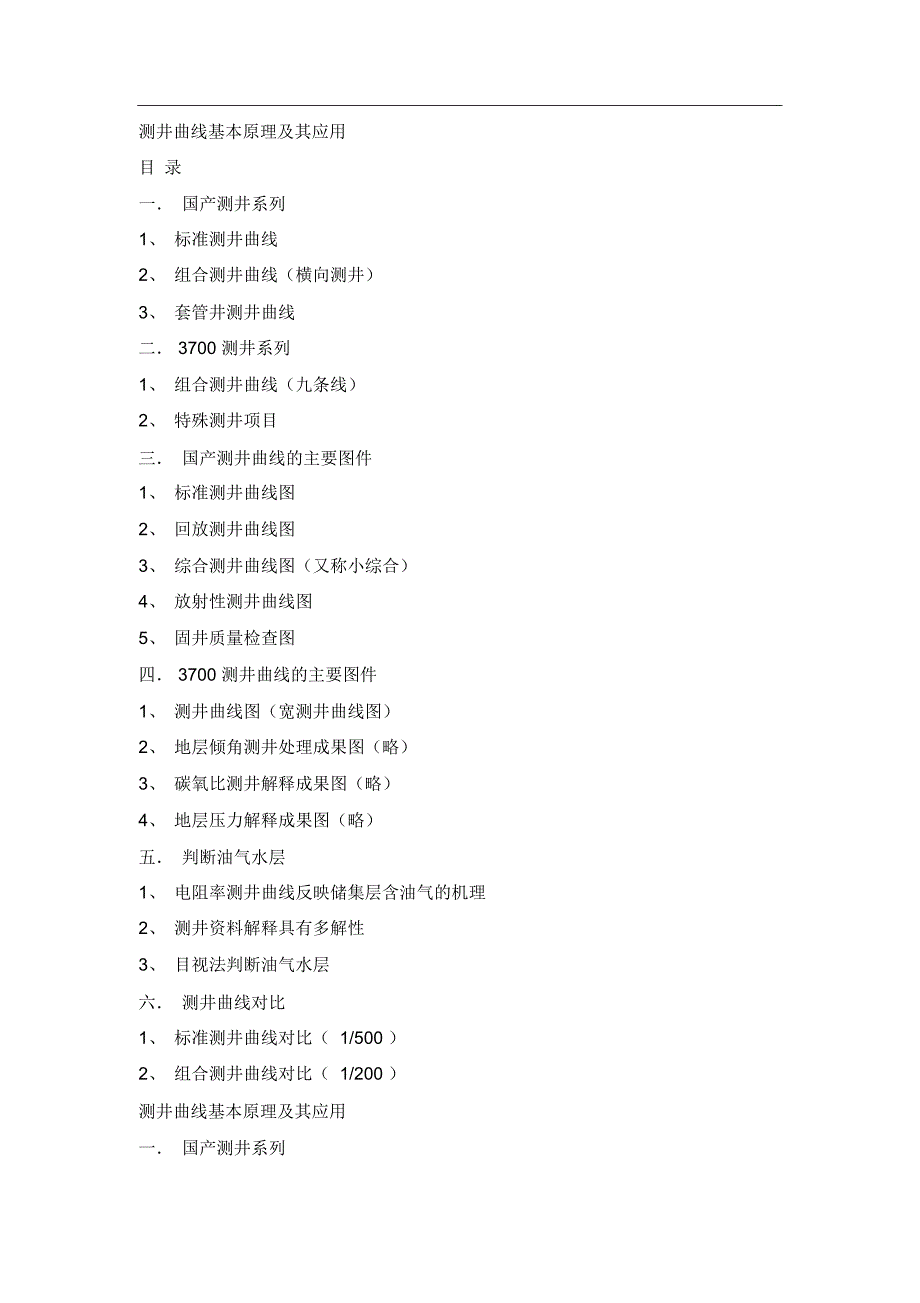

测井曲线基本原理及其应用目 录一． 国产测井系列1、 标准测井曲线2、 组合测井曲线（横向测井）3、 套管井测井曲线二． 3700 测井系列1、 组合测井曲线（九条线）2、 特殊测井项目三． 国产测井曲线的主要图件1、 标准测井曲线图2、 回放测井曲线图3、 综合测井曲线图（又称小综合）4、 放射性测井曲线图5、 固井质量检查图四． 3700 测井曲线的主要图件1、 测井曲线图（宽测井曲线图）2、 地层倾角测井处理成果图（略）3、 碳氧比测井解释成果图（略）4、 地层压力解释成果图（略）五． 判断油气水层1、 电阻率测井曲线反映储集层含油气的机理2、 测井资料解释具有多解性3、 目视法判断油气水层六． 测井曲线对比1、 标准测井曲线对比（ 1/500 ）2、 组合测井曲线对比（ 1/200 ）测井曲线基本原理及其应用一． 国产测井系列1、 标准测井曲线2．5m底部梯度视电阻率曲线地层对比，划分储集层，基本反映地层真电组率恢复地层剖面自然电位（ SP）曲线地层对比，了解地层的物性，了解储集层的泥质含量2、 组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目双侧向测井（三侧向测井）曲线。
深双侧向测井曲线， 测量地层的真电组率 （RT），试双侧向测井曲线，测量地层的侵入带电阻率（ RS）0． 5m 电位曲线测量地层的侵入带电阻率 0.45m 底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线补偿声波测井曲线测量声波在地层中的传输速度测时是声波时差曲线（ AC）自然电位（ SP）曲线井径曲线（ CALP）测量实际井眼的井径值微电极测井曲线微梯度（ RML），微电位（ RMN），了解地层的渗透性感应测井曲线由深双侧向曲线计算平滑画出 [L/RD]*1000=COND地层对比用3、 套管井测井曲线自然伽玛测井曲线（ GR）划分储集层，了解泥质含量，划分岩性中子伽玛测井曲线（ NGR）划分储集层，了解岩性粗细，确定气层校正套管节箍的深度套管节箍曲线确定射孔的深度固井质量检查（声波幅度测井曲线）二、 3700 测井系列1、 组合测井双侧向测井曲线深双侧向测井曲线，反映地层的真电阻率（ RD）浅双侧向测井曲线，反映侵入带电阻率（ RS）微侧向测井曲线反映冲洗带电阻率（ RX0）补偿声波测井曲线（ AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（ MS/M）。
反映地层的致密程度补偿密度测井曲线 （DEN），测量地层的体积密度 （g/cm3），反映地层的总孔隙度补偿中子测井曲线（ CN）测量地层的含氢量，反映地层的含氢指数（地层的孔隙度 %）自然电位曲线（ SP）自然伽玛测蟛曲线（ GR），测量地层的天然放射性总量划分岩性，反映泥质含量多少井径测井曲线，测量井眼直径，反映实际井径大砂眼（ CM）2、 特殊测井项目地层倾角测井测量九条曲线，反映地层真倾角自然伽玛能谱测井共测五条曲线，反映地层的岩性和铀钍钾含量重复地层测试器 （ MFT）一次下井可以测量多点的地层压力， 并能取两个地层流体样三、国产测井曲线的主要图件几个基本概念：深度比例：图的单位长度代表的同单位的实际长度， 或深度轴长度与实际长度的比例系数如， 1：500； 1： 200 等横向比例：每厘米（或每格）代表的测井曲线值如， 5Ω ，m/cm,5mv/cm等基线：测井值为 0 的线基线位置： 0 值线的位置左右刻度值：某种曲线图框左右边界的最低最高值第二比例：一般横向比例的第二比例， 是第一比例的 5 倍如：一比例为 5ΩM/cm；二比例则为 25m/cm1． 标准测井曲线图2． 5 米底部梯度曲线。
以其极大值和极小值划分地层界面它的极大值或最佳值基本反映地层的真电阻率（如图）自然电位曲线 以半幅点划分地层界面 一般砂岩层为负异常 泥岩为相对零电位值标准测井曲线图，主要为 25 粘梯度和自然电位两条曲线用于划分岩层恢复地质录井剖面，进行井间的地层对比，粗略的判断油气水层3、 回放测井曲线图（组合测井曲线）深浅双侧向测井曲线深双侧向曲线的极度大值反映地层的真电阻率（ RT），浅双侧向的极大值反映浸入带电阻率（ RS）以深浅双侧向曲线异常的根部（异常幅度的 1/3 处）划分地层界面0． 5 米电位曲线以半幅点划分储集层，反映侵入带的电阻率声波时差曲线 主要反映地层的致密程度， 即反映储集层的孔渗性， 是判断储层物性好坏的主要曲线用于计算地层的孔隙度横向比例为 50（MS/M）/CM自然电位曲线主要反映地层的渗透性感应测井曲线（电导率曲线）主要用于地层对比 电导率是电阻率的倒数 （1/R），因此电阻率愈低，电导率值愈高回放测井曲线图主要有以上 6 条测井曲线由于感应测井曲线是深双侧向电阻率曲线的倒数， 实际只有 5 条测井曲线 与回放测井曲线图对应， 用单孔隙度解释程序处理了一张处理成果图，这里略去。
4、 综合测井曲线图（又称小综合）将微电极曲线 0.45 米梯度曲线和井径曲线划在一张窄图上，称为“小综合测井曲线图”小综合图与回放测井曲线图配合，能更详细的分析测井资料判断油气水层微电极曲张， 共有微电位和微梯度两条曲线 在储集层上， 微电位的电阻率值高于微梯度显示正差异储集层的物性愈好，正差异均匀，二者的数值也较低即微电极曲线在好的储集层上显示“低均正”的曲线差异特征5、 放射性测井曲线图中子伽玛曲线 反映地层的含氢量多少， 即反映地层的含氢特性 反映储层的含气特性间接分析储层的颗粒大砂眼用于校正节箍曲线的深度自然伽玛曲线反映储层的泥质含量，判断岩性，划分储集层节箍曲线用于确定射孔的深度6、 固井质量检查图声波幅度测井曲线幅度值小于泥浆井段幅度的 20%，固井质量良好，幅度在20%-30%之间，固井质量中等幅度大于 30%总之，国产测井系列主要有以上 5 种测井曲线图件， 另外还有测井资料数字处理成果图和测井解释成果表等图表四、 3700 测井曲线的主要图件几个基本概念：对数刻度：测井曲线图的横轴采用对数刻度，每个阶（模数）成 10 倍增加算数刻度：测井曲线图的横轴采用算数刻度，每厘米（格）代表一个固定值。
1、 测井曲线图（宽的回放曲线图）从左至右依次的如下测井曲线井径曲线：横向比例为 1 英寸 / 格用英制来表示井径的大小自然电位曲线深双侧向曲线浅双侧向曲线微侧向曲线这三条曲线的横轴采用对数刻度，画在同一刻度值的图格内从 0.2-2000.m 刻度了四阶，即 0.2-2,2-20,20-200,200-2000 等每阶的模数值为 128 道电阻率值超过 2000 时，返回原 0.2-2 的道位但刻度成为 2000-2000，便画下了高于2000.m 的电阻率值这三条曲线依次反映， 径向地层深部未受泥浆侵入影响部分的地层真电阻率 RT，泥浆滤液侵入带电阻率 RS和泥浆滤液冲洗带电阻本 RX0RT反映储层的含油性，RS反映储层的残余油含量， RX0反映油的可动性声波时差曲线反映地层的细密程度，储集层的孔隙度大小补偿中子曲线长虚线，反映地层的含氢量多少，储集层的孔隙度大小补偿密度曲线实线，反映地层的体积密度，储集层的孔隙度大小以上三条曲线主要反映储集层的孔隙度大小又称为三孔隙度曲线自然伽玛曲线反映地层的泥质含量，确定地层的岩性以上九条曲线是 3700 测井正常测量的 9 条线与其对应用泥质砂岩粘土分析解释程序 CLASS处理一张处理成果图，这里从略。
2、 地层倾角测井处理成果图从略3、 碳氧比测井解释成果图从略4、 地层压力解释成果图从略五、判断油气水层1、 电阻率测井曲线反映储集层含油气性的机理岩石颗粒（石英、长石等不导电，油气也不导电，它们的电阻率接近无穷大地层水靠离子导电， 砂层中的泥质具有附加导电性， 随地层水矿化度增加， 地层水的电阻率减小砂岩层孔隙中饱和有地层水， 砂岩层就具有导电性， 地层水矿化度愈高， 砂岩层的电阻率愈低砂岩层孔隙中同时饱和有油气和水时，随含油气饱和度增加，砂岩层的电阻率RT增加，含油气饱和度与砂岩层电阻率之间有如下实验关系：SW=a?b?Rw/m?RTS0=1-SWSW---含水饱和度S0-----含油饱和度RT-----地层电阻率RW----地层水电阻率a?b-----比例系数m------胶结指数n-------饱和度指数由以上分析可知， 同一砂岩层含油气时电阻率高， 含地层水时电阻率低 含油气饱和度愈高，砂岩层电阻率愈高；含水饱和度愈高，砂岩层电阻率愈低含水饱和度 100%则为纯水层，其电阻率称为纯水层电阻率2、 测井资料解释具有多解性利用测井资料判断储集层的含油气性具有多解性岩层孔泽性变化，颗粒度化，胶结物变化以及地层水变化者可以引起电阻率变化。
因此，准确的判断储集层的含油气性，必须利用多种测井资料， 结合地质录井资料和邻井试油结果进行综合分析3、 目视法判断油气水层利用国产测井系列的回放测井曲线图等图件，或者利用 3700 测井曲线图，可以简捷快速地判断油气水层，并且有相当高的可靠性第一步，利用深双侧向曲线 （参考 0.5 米电位和浅双侧向曲线） 在测量井段找出高电阻率异常层在一定测量井段内（如：东营、沙一、沙二或沙三等） ，受地质条件控制水层电阻率变化较小， 在油气层上其电阻率会成倍或成数倍增高， 形成明显的高电阻率异常第二步，利用自然电位（自然伽玛） ，声波时差和微电极等曲线，检查高电阻率异常层是否是渗透性储集层在渗透层上， SP 为负异常，声波时差与水层的时差相当，微电极曲线为“低均正”差异非渗透性致密层（玄武岩等）也能形成高电阻率异常第三步，分析高电阻率异常渗透性层的曲线变化， 深双侧向电阻率高对应声波时差高值，电阻率低对应时差低值是明显的启油气特征 “高电阻大时差”是判断含油气的精髓含油气愈饱满，大时差对应的电阻愈高对含水层，大时差则对应低电阻率，小时差对应高电阻率第四步，检查径向电阻。
