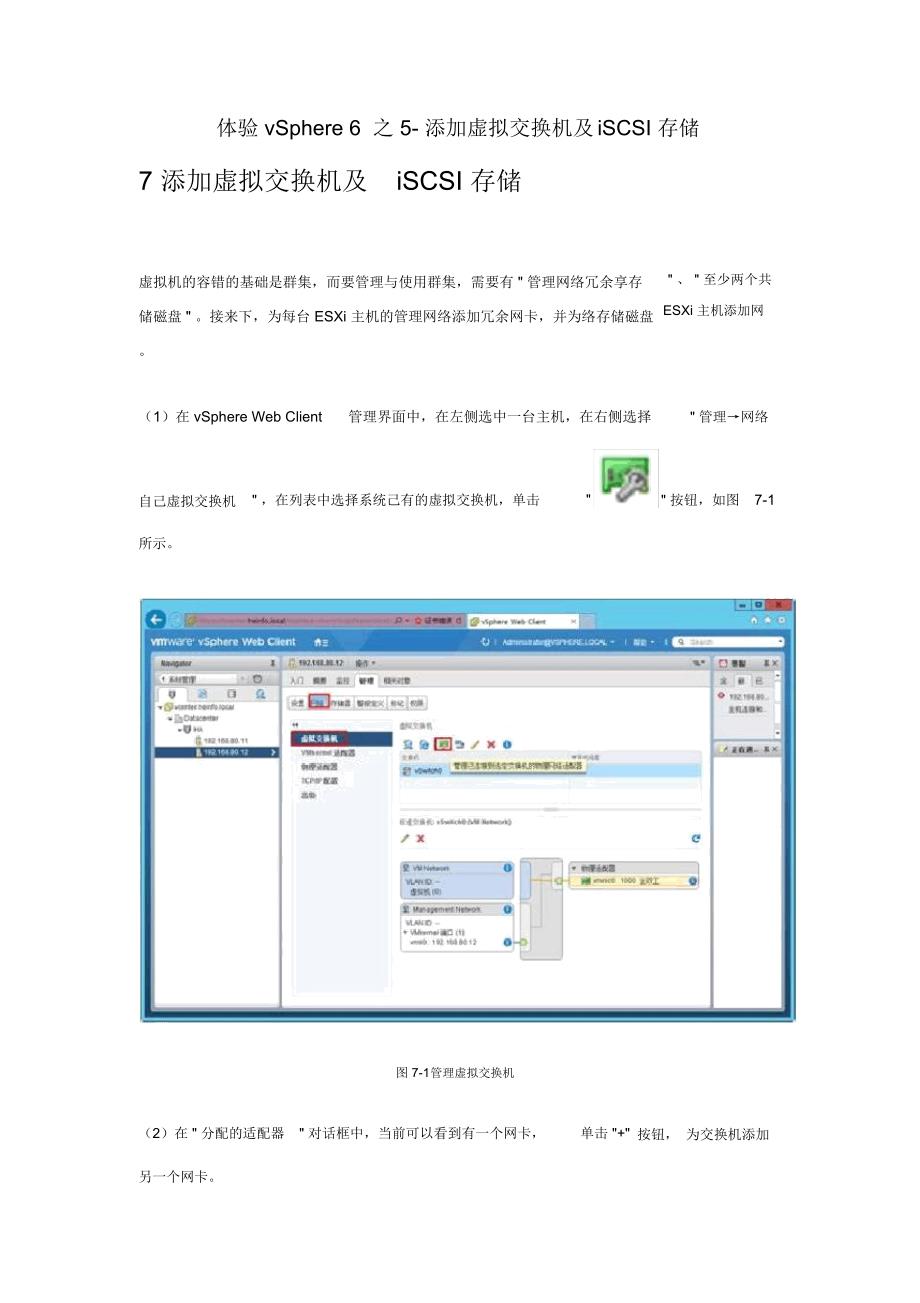

体验 vSphere 6 之 5- 添加虚拟交换机及 iSCSI 存储7 添加虚拟交换机及 iSCSI 存储虚拟机的容错的基础是群集，而要管理与使用群集，需要有 " 管理网络冗余享存储磁盘 " 接来下，为每台 ESXi 主机的管理网络添加冗余网卡，并为络存储磁盘" 、 " 至少两个共 ESXi 主机添加网（1）在 vSphere Web Client 管理界面中，在左侧选中一台主机，在右侧选择 " 管理→网络自己虚拟交换机" ，在列表中选择系统己有的虚拟交换机，单击"" 按钮，如图7-1所示图 7-1 管理虚拟交换机（2）在 " 分配的适配器" 对话框中，当前可以看到有一个网卡，单击 "+"按钮， 为交换机添加另一个网卡3）在弹出的 " 将物理适配器添加到交换机 " 对话框中，从 " 网络适配器 " 列表中，选择要添加的网卡，在此选择 vmnic1 ，这是 ESXi 主机的第 2 块网卡，在前期的规划中，我们将 1、第 2 网卡用做 ESXi 的管理网卡如果要添加多个网卡，可以按住 Shift 键选择 4）返回到 " 分配的适配器 " 对话框，可以看到添加的网卡。
5）添加之后返回到 vSphere WebClient 管理控制台，如图 7-5 所示，可以看到当前的虚拟交换机已经有两个网卡图 7-5 虚拟交换机在我们设计实验环境时，为 ESXi 主机添加了 4 个网卡，此时可以将剩余的两个网卡添加为虚拟交换机，主要步骤如下1）单击 " " 按钮，添加主机网络，如图 7-6 所示图 7-6 添加主机网络（ 2）在 " 选择连接类型 " 对话框，选择 "VMkernel 网络适配器 " ，如图 7-7 所示如果新添加的交换机只需要处理虚拟机网卡流量，则可以选择" 标准交换机的虚拟机端口组 " 图 7-7 选择连接类型（ 3）在 " 选择目标设备 " 对话框，选择 " 新建标准交换机 " 4）在 " 创建标准交换机 " 对话框中，单击 "+" 按钮，将剩余的 vmnic2 、 vmnic3 网卡添加到列表中，如图 7-9 所示图 7-9 添加网卡（ 5）在 " 端口属性 " 对话框，在 " 启用服务 " 处根据需要选择， 一般要选择 vMotion 流量、FaultTolerance 日志记录、管理流量，如图7-10 所示。
图 7-10 端口属性（6）在 "IPv4 设置 " 对话框，为新添加 VMkernetl 设置管理地址， 因为该网卡连接的是 VMnet1，在前期我们规划 VMnet1 使用 网段，在此我们设置管理地址为 ，如图 7-11 所示图 7-11 设置管理地址（ 7）在 " 即将完成 " 对话框，单击 " 完成 " 按钮 8）添加之后如图 7-13 所示图 7-13 添加标准交换机（ 9）同样为要另一个 ESXi 主机进行相同的操作在添加标准交换机之后，为 ESXi 主机添加 "iSCSI 软件适配器 " ，并添加 iSCSI 存储服务器地址，为 ESXi 添加存储，主要步骤如下1）在左侧选中 ESXi 主机，在右侧选择 " 管理→存储器→存储适配器 " ，单击 "+" 按钮，在弹出的列表中选择 "" ，如图 7-14 所示图 7-14 添加新的存储适配器（2）添加 iSCSI 软件适配器后， 在列表中选中新添加的名为 vmhba33的 iSCSI 软件适配器，在适配器详细信息列表中选择 " 目标 " 选项卡，单击 " 添加 " 按钮，添加 iSCSI 服务器，如图7-15 所示。
图 7-15 向 iSCSI 软件适配器中添加服务器（3）在弹出的 " 添加发送目标服务器 " 对话框中，输入 iSCSI 服务器的 IP 地址，在此案例中，由于 iSCSI 服务器配置在 Windows Server使用的是 VMware VMnet8 虚拟网卡，所以IP 地址 ，如图 7-16 所示2008 R2 的主机中，而 ESXi Server 、vCenter ServeriSCSI 服务器的地址是 VMnet8 虚拟网卡主机端的图 7-16 添加发送目标服务器（ 4）另外，由于在本案例中，每台ESXi 分配了 4 个网卡，其中 2 个网卡属于 VMnet8， 2个网卡属于 VMnet1，并且为 VMnet1 添加了管理地址，所以还可以将主机的 VMnet1 虚拟网卡地址 添加到 iSCSI 服务器的目标中来，这是添加了 iSCSI 服务器目标之后的截图，在 iSCSI 服务器的列表中显示的地址是 及 5）同样为要另一个 ESXi 主机进行相同的操作由于新添加了存储， 所以需要重新扫描存储适配器， 才能搜索并找到新的存储设备 扫描并添加新设备的操作如下。
1）在 " 管理→存储器→存储适配器 " 中，单击 "" 按钮，重新扫描主机上的所有存储适配器以发现新添加的存储设备或 VMFS卷在弹出的 " 重新扫描存储器 " 对话框中，选择默认值 " 扫描新的存储设备 " 及" 扫描新的 VMFS卷" 2）扫描之后，单击 iSCSI 适配器，在 " 目标 " 、 " 路径 " 及 " 设备 " 列表中可以看到发现并添加的目标及设备，如图 7-19 所示 3）在 " 管理→存储器→存储设备 " 列表中，可以看到新添加的存储设备，名为 "MSFT iSCSI DISK", 大小分别为 1000GB和 200GB,如图 7-20 所示图 7-20 存储设备（4）找到存储设备之后， 接下来需要将存储设备添加到数据存储中 在左侧选择 ESXi 主机，在右侧选择 " 相关对象→ datastores" ，在此列表中可以将存储设备添加为 ESXi 可用的数据存储 为了方便后期的管理， 我们需要将 ESXi 本地存储重新命名， 例如将第 1 台 ESXi 的本地存储命名为 esx01-os ，将第 2 台 ESXi 的本地存储命名为 esx02-os ，表示这分别是两台ESXi 安装操作系统的存储。
而对于以后添加的共享存储则用另外的命名方式右击要重命名的数据存储，在弹出的快捷菜单中选择 " 重命名 " ，如图 7-21 所示图 7-21 重命名（ 5）将的数据存储重命名为 esx02-os 6）同样操作，在左侧选中另一台 ESXi 主机，将该主机本地存储重命名为 esx01-os 7）在重命名数据存储之后，将扫描到的 iSCSI 磁盘添加到 ESXi 中，作为 ESXi 共享数据存储使用单击 " " 按钮，在弹出的 " 新建数据存储→类型 " 对话框中选择 "VMFS"，如图 7-24 所示图 7-24 选择存储类型（ 8）在 " 名称和设备选择 " 对话框中，在 " 列表中 " 选择可用的数据存储，当前iSCSI 存储列表中有两个存储磁盘，大小分别为200GB和 1000GB，在此选择其中。
