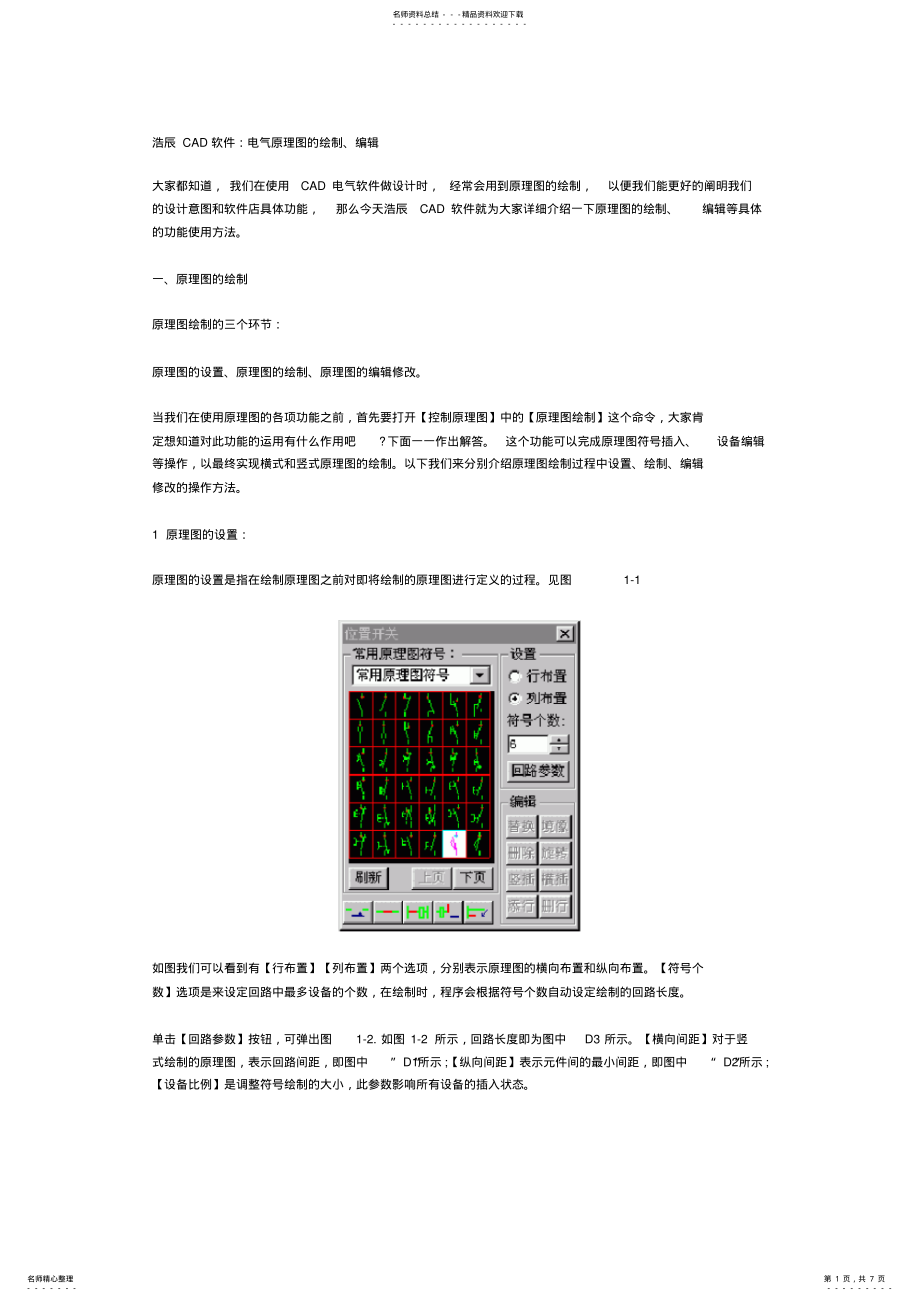

浩辰 CAD 软件：电气原理图的绘制、编辑大家都知道，我们在使用CAD 电气软件做设计时，经常会用到原理图的绘制，以便我们能更好的阐明我们的设计意图和软件店具体功能，那么今天浩辰CAD 软件就为大家详细介绍一下原理图的绘制、编辑等具体的功能使用方法一、原理图的绘制原理图绘制的三个环节：原理图的设置、原理图的绘制、原理图的编辑修改当我们在使用原理图的各项功能之前，首先要打开【控制原理图】中的【原理图绘制】这个命令，大家肯定想知道对此功能的运用有什么作用吧?下面一一作出解答这个功能可以完成原理图符号插入、设备编辑等操作，以最终实现横式和竖式原理图的绘制以下我们来分别介绍原理图绘制过程中设置、绘制、编辑修改的操作方法1 原理图的设置：原理图的设置是指在绘制原理图之前对即将绘制的原理图进行定义的过程见图1-1 如图我们可以看到有【行布置】【列布置】两个选项，分别表示原理图的横向布置和纵向布置符号个数】选项是来设定回路中最多设备的个数，在绘制时，程序会根据符号个数自动设定绘制的回路长度单击【回路参数】按钮，可弹出图1-2.如图 1-2 所示，回路长度即为图中D3 所示横向间距】对于竖式绘制的原理图，表示回路间距，即图中”D1“所示;【纵向间距】表示元件间的最小间距，即图中“D2”所示;【设备比例】是调整符号绘制的大小，此参数影响所有设备的插入状态。
名师资料总结-精品资料欢迎下载-名师精心整理-第 1 页，共 7 页 -2 原理图的绘制：因为CAD 软件具有很好的便捷性，因此它的绘制功能能够自动按照设置的参数，来准确选点绘制符号和回路，所以并不需要打开捕捉开始绘制之后，先点取绘制命令，就会看到如下提示：*原理图绘制*图中已有原理图,是否继续绘制?:请选择要继续绘制的原理图:请输入窗口第一点:请输入窗口第二点：请选择要绘制的符号:假如原理图绘制之后，我们还需要修改或者继续绘制原理图，那么就随意框选该原理图中需要编辑修改的部分;键入“N”就可以重新选择绘制点，开始画新的原理图四、一次主回路：浩辰CAD 软件此项功能包括绘制和增加修改主回路方案两个部分，通过一次主回路功能可以绘制各种电机控制的一次主回路具体操作方法如下：1 绘制：调用命令可显示如图对话框，如图1-4 所示，勾选【绘制】，点取主回路方案，在屏幕上点取绘制点，即可绘制所选择的主回路接下来在对话框右侧选择所需要的启动方式，软件会自动给在刚绘制的一次主接线中增加该部分的内容功能】按钮用于显示或者关名师资料总结-精品资料欢迎下载-名师精心整理-第 2 页，共 7 页 -闭启动方式等选项。
2 增加修改主回路方案：首先在对话框中勾选【编辑】选项，点击已有的主回路方案，即可弹出如图1-5用户既可选择符号，然后点击左侧任意位置，修改元件，并组成新的一次主回路方案也可在上面主对话框中，右键击选已有方案，弹出菜单，然后用复制和粘贴，添加一次方案单元，然后用上述方法修改，也可形成新的一次主回路方案五、辅助绘制功能【控制原理图】中的【辅助绘制功能】主要是提供一系列辅助绘图工具来帮助修改编辑原理图该功能的实现方式如下：1 设备符号扩充：设备符号扩充主要是通过【设备符号编辑】命令的实现来达到扩充原理图设备符号的目的首先，调用程序，打开对话框，用户可使用【新建】【联库】功能实现个性化定制自己的图库名师资料总结-精品资料欢迎下载-名师精心整理-第 3 页，共 7 页 -新建符号：用户先在图面上绘制出元件，点击【新建】按钮，可弹出如图1-6 对话框在对话框中选择【新建符号】按钮，按照命令行提示输入块名、插入点，然后窗选该符号，回车确认，在弹出的对话框左侧列表中即可看到该符号;或者点击【导入图块】按钮，导入用户已经做好并存在硬盘中的图块，同样可使其显示在左侧列表中在列表中选择图块，输入设备名称和图块索引，点击【符号入库】即可完成本次操作。
此时选择的索引是此设备的类别，所以应选择正确原理图符号的插入点，通常定义在符号左侧或者上侧若要选多个图块入库，按住CTL 键即可点击符号入库后在上图中，选择一个索引，将符号加入图库用户可将常用的元件放在同一个索引下需要注意此时的索引为图库位置，不代表设备的类别1)图库管理：图库管理功能包括建立用户自定义索引、在索引中组织图块、定义符号图层、图库备份和恢复等点击【联库】按钮，弹出如图 1-7 对话框用户可在左侧索引中定义索引的名称和图层，点击创建【创建】新的索引;用户可以将在索引中的图块应用右侧的拷贝、粘贴、等命令组合到其他索引中需要注意的是，此处的索引和图块入库的索引不一样，是为了调用图块方便由用户定义的图块组合，可以把不同类的设备名师资料总结-精品资料欢迎下载-名师精心整理-第 4 页，共 7 页 -放在一个索引下需要将图库或者索引备份的时候，点击【图库拷贝】或者【索引拷贝】按钮即可完成，以后在新装软件后，可以点击【图库读取】【索引读取】即可恢复符号的类型索引可在右侧的【修改名称】按钮的功能中再次修改改变目录】按钮可以将图库指向其他目录转换旧版图形】是指软件读取Idq 低版本的板块2 切断连线该软件支持用户移动、拷贝符号等编辑，通过切断连线功能可统一切断中间的连线。
3 母线设计打开母线设计命令，会出现如图1-8 提示菜单选取命令后，屏幕会有如下提示：*母线设计*=Mxsj 请选择母线:插入角度:90 回退 U/修改角度 A/请输入母线插入点:a 输入母线标注:a 程序显示“母线类型选择”对话框：从中选择一种母线，点取确定后命令行提示:插入角度:90 回退 U/修改角度 A/请输入母线插入点:输入插入点后，程序将自动按用户选择的类型插入母线其中，键入“A”可以切换插入角度，分0 度和 90度，竖插时，应该切换到90 度此外，还有指引线设计、删除连线、虚框设计等内容，用户可自行实施，此处不再一一赘述六、标注功能标注功能主要是实现原理图设备元件符号代号及型规等信息的赋值和标注下面来介绍一下名师资料总结-精品资料欢迎下载-名师精心整理-第 5 页，共 7 页 -1)代号的标注和修改点击对应按钮可弹出如右图所示对话框，用户框选元件，软件自动逐一提示标注，若要修改标注过的元件，也可使用此功能对元件进行标注时，系统会自动记忆上次操作对该元件的标注值，用户可自行选择其次还包括型号规格赋值、回路标注、代号数据编辑等内容，在代号数据编辑中，可通过此功能建立与设备名称相对应的元件代号。
在设备代号标注的过程中，输入的代号可以对应一个中文名称，在最后统计设备材料时可自动对应到材料表中在对话框中输入设备名称和项目代号，点击【加入】即可如图 1-3，在绘制开始之后，用户可看到图面上显示的红色绘图提示框，此时用户随意点取位置，红色绘制框即可跟随移动，作为绘图开始点名师资料总结-精品资料欢迎下载-名师精心整理-第 6 页，共 7 页 -绘制的顺序为：第一步点击对话框下面的【电源线】按钮，绘制两根电源线在绘制的过程中，电源线的位置为固定值然后点击【短连线】按钮绘制回路，此时可在绘制短连线的同时，点击符号在目前绘图起始点绘制符号在图面上会出现下拉列表来切换符号的索引，查找相应符号点击【长连线】可以一次绘制整个回路，路的长度、间距等为固定值点击【横线】可以在目前绘图提示框的上部绘制回路连线3 原理图的编辑修改：在原理图的编辑过程中我们是可以随时进行修改编辑的，而在编辑过程中，回路中的一段线也可以作为设备符号加以编辑修改横式原理图与竖式原理图的操作方法是一样的我们在对话框的右下侧可以找到设备符号的编辑命令接下来就可逐步完成绘制图的编辑修改点击【替换】按钮，先在对话框中选择一个符号，然后在图面上要替换的位置附近点一点就可以实现替换。
点击【竖插】按钮，在对话框中选择一个符号，点击回路附近点，自动插入该符号，并且该插入点后面的设备自动下移，就完成竖插横插】与竖插相同，在横线上操作二、原理图的编辑：此项功能在上面绘制过程第三步已经介绍，这里就不再说了点击【原理图绘制】中的【原理图编辑】命令按步骤完成三、原理图的自由绘制：浩辰CAD 软件下载平台更新了这个软件后还有一个新的功能，即可以通过原理图的自由绘制功能，让不规则原理图的绘制更加自由，不受间距等限制，实现自由取点绘制点击【控制原理图】中的【原理图自由绘制按钮】，具体绘制方法类似于AutoCAD 绘制直线，可以边绘制回路，边点击对话框中的图块，插入符号，并自动切断连线切断对话框上的按钮，还可以自由布置设备名师资料总结-精品资料欢迎下载-名师精心整理-第 7 页，共 7 页 -。
