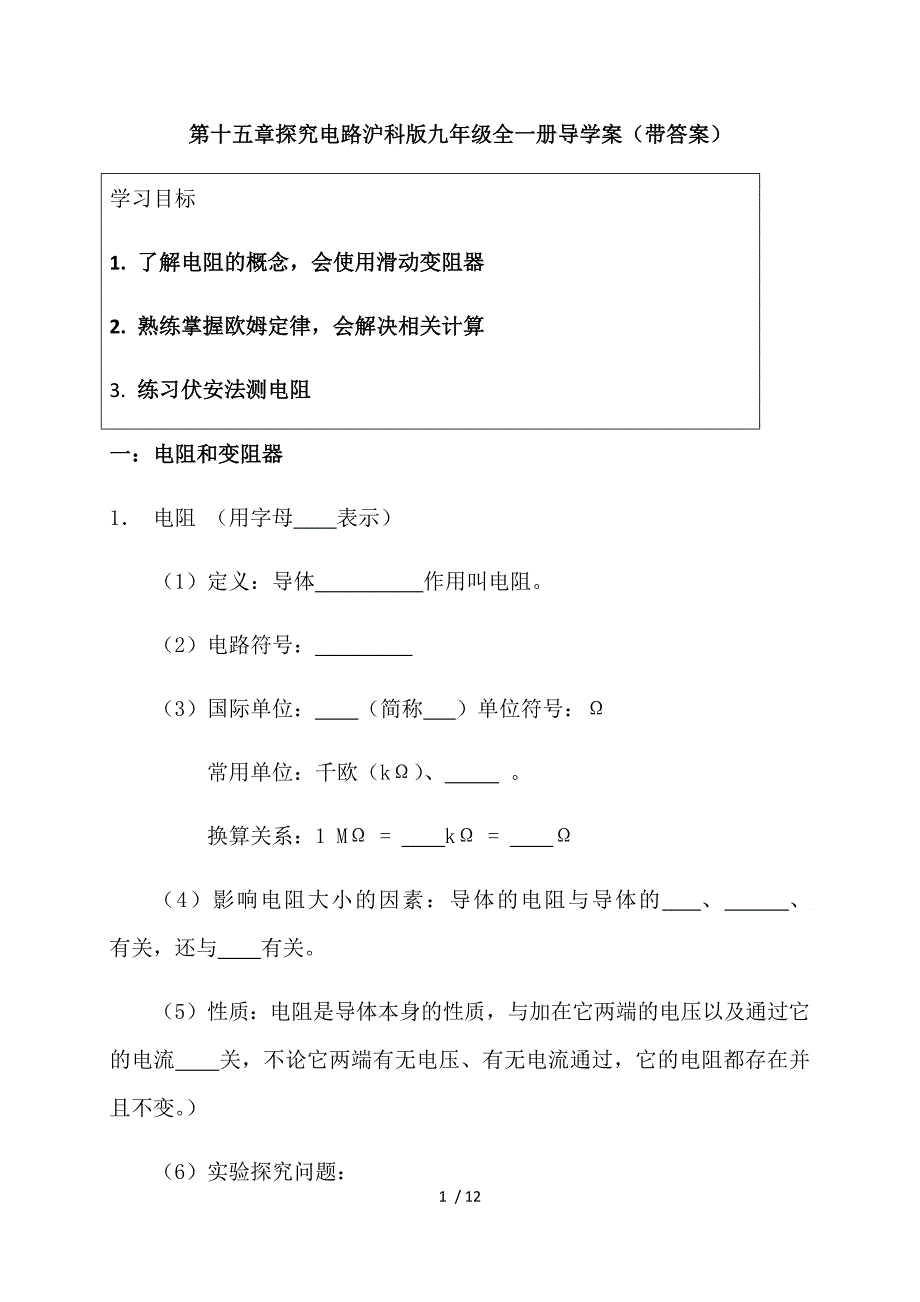

第十五章探究电路沪科版九年级全一册导学案（带答案）学习目标1. 了解电阻的概念，会使用滑动变阻器2. 熟练掌握欧姆定律，会解决相关计算3. 练习伏安法测电阻一：电阻和变阻器1． 电阻 （用字母 表示）（1）定义：导体 作用叫电阻2）电路符号： （3）国际单位： （简称 ）单位符号：Ω 常用单位：千欧（kΩ）、 换算关系：1 MΩ = kΩ = Ω（4）影响电阻大小的因素：导体的电阻与导体的 、 、 有关，还与 有关5）性质：电阻是导体本身的性质，与加在它两端的电压以及通过它的电流 关，不论它两端有无电压、有无电流通过，它的电阻都存在并且不变6）实验探究问题：①实验中，怎样比较导体电阻值的大小？ ②在选择导体时，如何应用控制变量法？2、滑动变阻器（1）原理：通过改变 来改变电阻，从而达到改变电流的目的2）滑动变阻器的作用：滑动变阻器通过改变连入电路的电阻的大小，改变电路中的电流，和电阻两端的电压3）符号： 4）结构示意图： 。
5）滑动变阻器铭牌上刻有“100Ω,2A”，说明 6）滑动变阻器的使用：A、接线：滑动变阻器应当 联在电路中，接线时，接线柱要 接入电路B、闭合开关之前，应调节滑片使它连入电路的电阻最 ，作用是保护电路C、通过变阻器的电流不能超过变阻器允许通过的最大电流二：欧姆定律1、 探究电流与哪些因素有关的实验：（1） 实验探究问题：①探究方法： 法②如何设计实验探究电流与电压的关系?③在探究电流与电压的关系时，如何改变导体两端的电压？④如何设计实验探究电流与电阻的关系?⑤在探究电流与电阻的关系时，怎样保持导体两端的电压不变？⑥实验中，滑动变阻器的作用是什么？（2） 结论：A、在电阻不变时，导体中的电流跟导体两端的电压成 比 B、在电压不变时，导体中的电流跟导体的电阻成 比2、 欧姆定律：（1）内容：一段导体中的电流，跟加在这段导体 成正比，跟这段导体 成反比2）数学表达式： ，两个变形公式： 、 。
A、解题时要注意三个量必须是同一段电路上的（同一性），且同一状态（同时性），总之，要注意电流、电压、电阻三个量的“对应”关系B、推导公式R=U/I，不可理解为导体的电阻跟导体两端的电压成正比，跟通过的电流成反比；C、利用这个公式可以计算或测量导体的电阻，但要注意公式成立的条件，如导体两端电压为零时，通过的电流为零，而电阻是导体本身的一种性质，其电阻不为零，此时，R=U/I不适用三：伏安法测电阻1、实验原理： 2、实验器材：电源，电流表， ， ，开关，待测电阻，导线3、实验电路图： 四：家庭用电1、家庭电路主要由进户线、________、________、_______、用电器、插座等组成2、进户线通常有两根： 线和 线，他们之间的电压是 接地线与户外 连接3、三孔插座的其中一个孔要接在 线上，其它两个孔分别接 、 线，国家用电标准规定：带有金属外壳的家用电器其 必须接地 4、测电笔是辨别_________的工具。
使用时手指必须跟_________接触,笔尖接触被测导线，若测电笔的氖管发光，表明所测的是_______线5、触电是指 流过人体所引起的伤害事故大量事实证明： 的电压才是安全的6、控制电灯的开关和电灯是 连的，且开关要控制 线对于螺口灯座，在安装时其螺旋套必须与_________相连7、触电事故都是人体直接或间接 引起的达标检测1．一只阻值为0.1 Ω的电阻与另一个阻值为1 000 Ω的电阻并联，其总电阻的阻值为（ ）A．小于0.1 ΩB．近似等于10 ΩC．近似等于100 ΩD．大于0.1 Ω，小于100 Ω2．如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是（ ）A．烧坏灯和电流表B．烧坏灯和电源C．烧坏电流表和电压表D．烧坏电流表和电源3．下列情况中可能会引起触电事故的是（ ）A．用12 V的蓄电池做实验B．碰到24 V电压的两根导线C．站在干燥的木凳上触到家庭电路中的一根火线D．站在地上触到家庭电路中的一根火线4．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。
当滑动变阻器的金属滑片上移时（ ）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高5．酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）A．电流表示数不变B．电流表示数变大C．传感器R2两端的电压变大D．定值电阻R1两端的电压不变6．某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒，采用电压为6 V的蓄电池作电源，为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1 Ω/cm”的电阻线，该同学应如何利用这捆电阻线才能保证小灯泡正常发光 （ ）A．应并联一段20 cm长的电阻线B．应串联一段20 cm长的电阻线C．应并联一段15 cm长的电阻线D．应串联一段15 cm长的电阻线7．下列做法中符合安全用电原则的是（ ）A．用湿手拔插头B．选择保险丝时应尽量选择粗的C．控制家用电器的开关应安装在火线上D．发现有人触电时，立即用手把人拉开8．如图所示，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍。
将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（ ）A．IA＝IB B．IA＞IBC．UA＝UB D．UA＞UB9．重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大二、填空题10．如图所示的电路中，R2的阻值为3 Ω闭合开关之后，电压表的示数为6 V，电流表的示数为1 A，则R1＝_____Ω，电源的电压为___V；如果断开开关，电压表的读数是_____V11．如图为常用测电笔的结构示意图，电工师傅用试电笔接触家庭电路中的火线，若此时他的手与地面间的人体电阻为10 kΩ，通过他的电流为0.25 mA，则试电笔中的电阻为_______ kΩ12．滑动变阻器是通过改变电阻丝连入电路中的________来改变电阻的大小在如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V1示数与电压表V2示数的差值跟电流表示数与R1阻值的乘积的比值______（选填“大于1”“小于1”或“等于1”）。
13（1）电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于________现象，电冰箱里的食物主要是通过________或________方式失去水分的2）小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的________猜想是合理的（填写序号）序号猜想A火线断路B火、零线短接C火线与电冰箱的金属外壳接触D电冰箱的金属外壳接了地线14．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω闭合开关S，电流表A1的示数为0.3 A，电流表A2的示数为0.2 A求：（1）电源电压U；（2）电阻R2的阻值 参考答案1-9 ADDABDCAD10.6，9,6 11.870 12.长度，等于1 13.分子扩散，升华，气化 C14.12 / 12。
