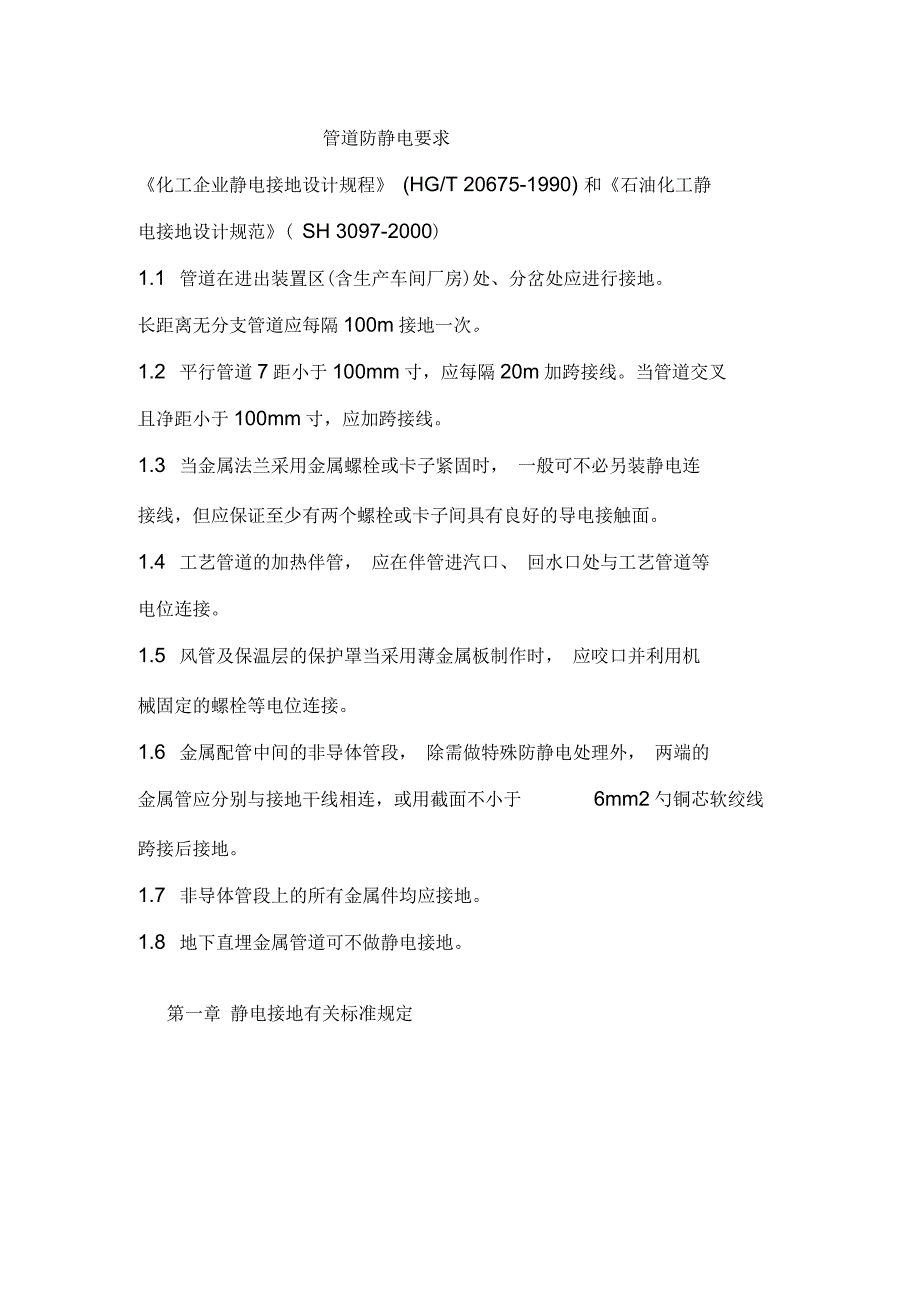

管道防静电要求《化工企业静电接地设计规程》 (HG/T 20675-1990) 和《石油化工静电接地设计规范》( SH 3097-2000)1.1 管道在进出装置区(含生产车间厂房)处、分岔处应进行接地长距离无分支管道应每隔100m接地一次1.2 平行管道7距小于100mm寸，应每隔20m加跨接线当管道交叉且净距小于100mm寸，应加跨接线1.3 当金属法兰采用金属螺栓或卡子紧固时， 一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面1.4 工艺管道的加热伴管， 应在伴管进汽口、 回水口处与工艺管道等电位连接1.5 风管及保温层的保护罩当采用薄金属板制作时， 应咬口并利用机械固定的螺栓等电位连接1.6 金属配管中间的非导体管段， 除需做特殊防静电处理外， 两端的金属管应分别与接地干线相连，或用截面不小于 6mm2勺铜芯软绞线跨接后接地1.7 非导体管段上的所有金属件均应接地1.8 地下直埋金属管道可不做静电接地第一章 静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。
静电接地安装基本要求有静电接地要求的管道， 各段管子间应导电 . 当每对法兰或螺纹接头间电阻值超过0.03 Q时，应设导线跨接管道系统的对地电阻值超过100Q时，应设两处接地引线接地引线宜采用焊接形式有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡用作静电接地的材料或零件，安装前不得涂漆导电接触面必须除锈病紧密连接静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10， 并应有防松装置并涂电力复合脂 当采用焊接端子连接时不得降低损伤管道强度当金属法兰采用金属螺栓或卡子相紧固时， 可不另装跨接线在腐蚀条件下安装前，应有两个及两个以上螺栓和卡子之间的接触面去锈和除油污，并应加装防松螺母当爆炸危险区内的非金属构架上平行安装的金属管道相互之间的净距离小于100mm寸，宜每隔20m用金属线跨接；金属管道相互交叉的净距离小于100mm寸，应采用金属线跨接容量为 50m3 及以上的贮罐，其接地点不应少于两处，且接地点的间距不应大于30m,并应在罐体底部，并应在罐体底部周围对称与接地体连接，接地体应连成环形的闭合回路。
管道在进出装置区、分岔处进行接地长距离五分支管道应每隔100m接地一次防静电接地系统应自成网络，可以共用防雷、电气保护、防静电和防杂散电流等接地干线系统除兼有雷电引流作用的金属设备本体外，静电接地支线与雷电引流支线不相连接接地线最小规格静电接地支线、连接线最小规格:设备类型接地支线连接线固定设备16mr2Ti；股铜芯电线①8mmi锌圆钢12X 4(mm艘锌扁钢6mml同芯软绞线或软 铜编织线大型移动设备16mmi同芯软绞线或橡套铜芯软电缆一般移动设备10mmi同芯软绞线或橡套铜芯软电缆震动和频繁移动的器件6mmi同芯软电缆静电接地干线最小规格:名称单位地下规格地上规格扁钢截面积mm厚度mm1004 (5)1604⑸圆钢直径12 (14)14角钢规格50X5钢管 直径 50注：括号内为2类腐蚀环境中用钢材的推荐规格第二章静电接地操作流程步骤一判断是否需要专用静电接地措施1. 设备已针对性具备了防雷、电气保护、防杂散电流、电磁屏蔽，则完全满足防静电屏蔽的要求2. 阴极保护的管段不可以再作接地，否则将破坏阴极保护3. 内外表面导电的埋地管道可以不进行静电接地4. 其余未进行的接地保护的架空埋地防腐处理管道都必须进行专设防静电保护。
非导体管段上所有金属件均 应接地步骤二选取静电接地点1. 管道进出装置处、分支处、弯管、阀门法兰处均是主要静电接地点2. 主要静电接地点确认后，如遇长距离无分支的管道，应在间隔以内100m重复接地一次3. 静电接地点的选取综合考虑易于检修、防腐防锈、不易受损、不妨碍操作、便于连接接地干线4. 一个管段内接地点少于3处，每处接地引线对地阻值要求＜10Q; 一个管段内接地点多余3处（含3处）， 每处接地引线对地阻值要求＜30Q瓦更接地要求步骤三选取静电接地端子连接方法1. 搭接焊连接：a) 金属接触面除锈去污b) 搭接长度为扁钢长度两倍或圆钢直径 6倍c) 如果使用钛钢或不锈钢管，则搭接前需垫钛板或不锈钢板过渡2. 螺栓连接：a) 金属接触面除锈去污b) 采用M10以上螺栓，加防松螺帽或放松垫片，接触 面涂电力复合脂步骤四管线间跨接1. 管间跨接：a) 当金属法兰用金属螺栓或卡子紧固时,有两颗以上螺栓或卡子导电接触面接触良好时,可不必另装静电 连接线b) 跨接线采用截面积大于6mm勺铜芯软绞线2. 管际跨接：a) 平行管道净距离小于100mm寸，每隔20米加跨接线b) 交叉管道净距离小于100mm寸，加跨接线。
c) 管道净距离大于100mm寸按独立管线处理d) 跨接线采用截面积大于6mm勺铜芯软绞线步骤五接地体选用1. 如果具备自然接地体或其他保护接地体，则充分可利用2. 静电接地体不可用三相四线制的中性线、直流回路专用接地线3. 静电接地可共用防雷接地，但雷电引流线不可共用4. 仅供静电接地保护的独立接地体可照以下标准设置a) 接地体由水平接地体和垂直接地体构成， 构建成接地干线网络并将引流线接于其上b) 垂直接地体选用/ 50X5角钢，长度宜为2.5m垂直接地体设置位置与间距土质情况和经验决定，一般 间距6-12m,埋深0.7m,接地体设置数量以达到接地 电阻阻值要求为准c) 水平接地体由-40 X 4镀锌扁钢构成，将垂直接地体连接成网步骤六检测和修正1. 防静电装置完工后需检测验收：a) 测量使用仪器仪表须按照各自操作规程和测量要求进行b) 抽取整体管道中点附近的两个接地点的中点作为测量点，防静电接地电阻值读数应小于 100 Qc) 如果读数不满足要求，则需要进行修正如该测量点阻值过大则该点重复接地；该点阻值略大于标准则 增大两端接地点导电截面积2. 填写静电防护装置安装验收有关表格并存档。
a) 绘制管线简图，标明接地点位置与各接地点阻值b) 检测整体阻值后，将每个检测点原始记录填写在《接地电阻值测量记录》注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分 来自网络，供参考可复制、编制，期待你的好评与关注)。
