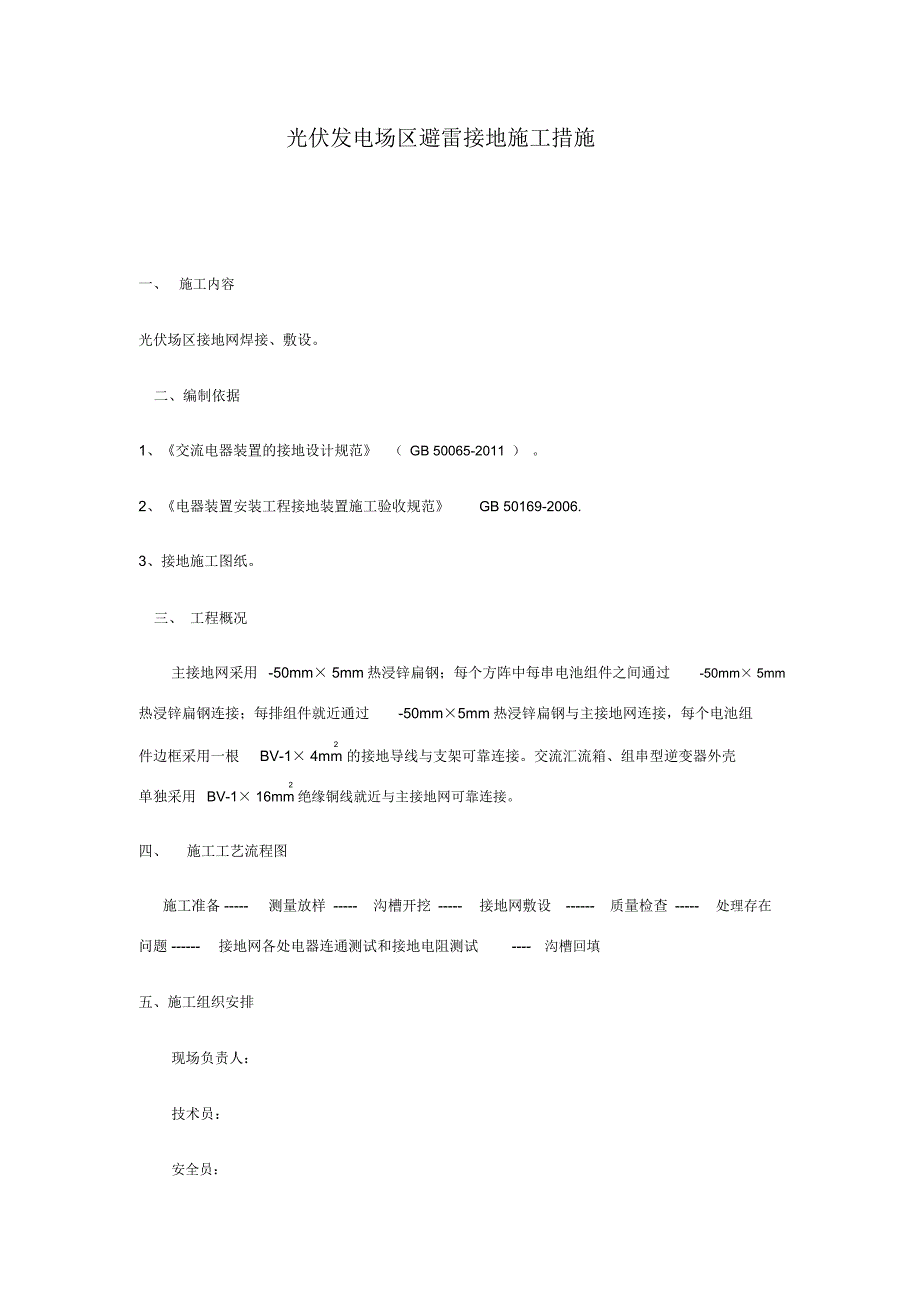

光伏发电场区避雷接地施工措施一、 施工内容光伏场区接地网焊接、敷设二、编制依据1、《交流电器装置的接地设计规范》 （ GB 50065-2011 ） 2、《电器装置安装工程接地装置施工验收规范》 GB 50169-2006.3、接地施工图纸三、 工程概况主接地网采用 -50mm× 5mm热浸锌扁钢；每个方阵中每串电池组件之间通过 -50mm× 5mm热浸锌扁钢连接；每排组件就近通过 -50mm×5mm热浸锌扁钢与主接地网连接，每个电池组2件边框采用一根 BV-1× 4mm 的接地导线与支架可靠连接交流汇流箱、组串型逆变器外壳2单独采用 BV-1× 16mm绝缘铜线就近与主接地网可靠连接四、 施工工艺流程图施工准备 ----- 测量放样 ----- 沟槽开挖 ----- 接地网敷设 ------ 质量检查 ----- 处理存在问题 ------ 接地网各处电器连通测试和接地电阻测试 ---- 沟槽回填五、施工组织安排现场负责人：技术员：安全员：技工（人数）：普工（人数）：六．施工准备1. 材料及工具①根据施工图做好扁钢、接地极等材料的计划，并报给物资管理部按计划采购②材料进场必须具备相应的检测合格资料，并报监理认可。
③准备好合格焊条，作好焊条贮存工作，严防受潮④施工机具配备，柴油发电机、三轮车、挖掘机、交流电弧焊机、十字镐、铁锹、大锤、电锤、砂轮切割机、角磨机等2. 作业条件①施工场地符合施工要求②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求③检查好施工机械（或工具） ，保证满足施工要求④做好施工人员安排计划，配置劳动力3 施工技术准备1 ）施工图纸的审核和学习2 ）施工前技术交底和安全交底的学习3）施工前的工器具的使用培训七、施工要求1． 施工前必须熟悉设计图纸和有关规范2. 接地导体在交叉处均可靠连接， 地下导体的连接全部采用焊接方式； 焊接后焊接部位必须采取防腐处理3. 场区主接地网的外缘应闭合，外缘水平接地体距方阵电池组件基础约 1m，外缘各角做成圆弧形 主接地网水平接地热浸锌扁钢埋深不小于， 水平接地体敷设在经常有人经过的地带应采取绝缘措施4. 接地导体敷设完成后， 必须使用测量仪器实测确保接地网各处电器连通， 本工程场区接地网接地电阻应不大于 4Ω5．场区主接地网的水平接地导体露出地面时，需涂刷防锈漆等措施做好防腐处理场区所有露出地面的接地导体均涂刷接地标志， 建议采用黄绿相间条纹。
接地导体过路时穿钢管保护6. 接地导体在焊接前应除去污垢、油渍、氧化层及锈迹7. 接地带与接地带之间、 接地带与需要接地的对象之间的连接均采用焊接 （特殊部位除外） ；所有未标注焊缝高度不小于被焊件最小厚度8. 沿电缆沟电缆支架明敷接地扁钢，明敷接地扁钢应涂上宽度为 30mm的黄绿相间条纹9. 垂直接地体的水平间距不小于 5m；10. 预留接地引线露出地面的长度不应小于11. 垂直接地体采用热镀锌角钢 L50x50x5 ，长，垂直接地体与接地网之间采用 -50mm× 5mm热浸锌扁钢连接；连接应为搭接焊，搭接长度必须为扁钢宽度 2 倍八、施工方法1 土石方开挖1） 测量人员根据接地施工平面布置图 , 放出扁钢的施工平面位置，2）沟槽石方开挖直接采用挖掘机出碴就近堆放 开挖过程中派专人复核开挖沟槽的位置、深度，还要注意保护施工完毕的桩基防止挖掘机械破坏3）若遇支架基础较多的位置不能用挖掘机出碴时，则采用人工开挖2 接地网施工1）平接地网敷设之前，要求质检员认真检查开挖深度，并做好记录2 ）施工顺序 :先放主干线，后放分支线3 ）扁钢搭接长度不小于扁钢的 2 倍宽度（为保证焊接可靠性，现场实际焊接长度为100mm），焊接高度同扁钢厚度，且不少于三面焊接。
4）接地网干线应连成闭合体5）当扁钢相互交叉搭接， 要求将一方向的扁钢弯起不少于 2 倍扁钢宽度的长度， 然后与另一方向的扁钢一起焊接6）扁钢焊接要求设专人焊接，持证上岗7）焊接前应将扁钢端头外表面的污物清除，使之具有金属光泽8）焊缝应平正，无间断焊缝，不得有夹渣气泡未焊透处及咬边等情况9 ）垂直接地极施工， 严格按光伏阵列区接地平面布置图的尺寸及位置， 逐根采用打入地下打入时要求高出扁钢 80~100mm，以便与水平接地网扁钢焊接3 组件支架接地① 伏组件支架与主接地网相连： 采用 50X5mm热浸锌扁钢与主接地网以搭接方式进行焊接，要求搭接长度不小于扁钢宽度的 2 倍，焊接时，可根据现场实际情况，将扁钢弯成适当弧形，紧贴地面 焊缝要求见下图：② 相邻组串支架之间连接A在组件支架基础桩基之间挖一条沟槽， 沟槽深度不小于 800mm组件支架钢柱间采用 50X5mm热浸锌扁钢可靠焊接，搭接长度不小于扁钢宽度的 2 倍扁钢焊接后沿支架立柱向下折弯，埋于沟槽内见下图：九、 质量控制1．质量检查①质量检查：接地体部分或全部焊接完，焊接部分经防腐处理后，由公司技术员、质检员、监理工程师等共同检查验收，合格后方可进行回填隐蔽。
②存在问题处理：对质量检查中没有满足设计要求或施工规定的，要进行返工处理，直到符合有关要求为止③沟槽回填：扁钢铺设完毕，经有关人员检查合格，同意隐蔽后方可进行回填，回填土不得夹有石块及建筑垃圾，另外回填土应分层回填并夯实，再适量浇水吸湿④接地电阻测量：接地网安装完后， 协助电气安装人对电阻进行测量， 并做好记录 当电阻无法满足设计要求时，应及时通知甲方、监理工程师、设计，由设计院采取相应措施2 ．质量控制目标及要求1）接地装置所采购的材料符合标准要求及设计要求，同时必须具有生产厂家资质证和产品合格证及检测报告，并报监理认可2） 地体焊接部位应清掉焊碴，清理干净后作防腐处理3） 接地电阻不大于 4 欧4 ）扁钢与钢管、扁钢与角钢的焊接必须符合施工规范规定和设计要求5）扁钢搭接长度≥ 2 倍宽度（至少 3 个边焊接）十、 安全措施：① 用电动工具时，须明确电压等级，电源接引正确，并使用漏电开关② 使用电焊时戴好劳保用品、 用具，包好露线芯部分， 在电缆沟道等地势较潮湿的地方必须穿绝缘鞋，戴绝缘手套③移动式电动工具应使用移动式电源盘作为电源，严禁将导线直接插入插座内，电气设备须有接零保护，严禁在潮湿场所作业。
④使用无齿锯切割时戴好防护眼镜，人站在无齿锯左侧，单手操作，不要用力过猛，防止锯片碎裂伤人， 锯片半径小于新锯片 2/3 时，更换新锯片， 更换新锯片时必须先停电 ( 且要有专人监护 ) ，再进行换片操作，确定操作完毕后再送电⑤使用砂轮锯时 , 切割方向严禁站人 , 严禁在砂轮锯片侧面打磨物件⑥使用电焊时须戴好劳保用品 , 防止被烫伤；切割时，乙炔需加装防回火装置十二、安全文明施工措施：1 文明施工措施①施工人员进入施工现场必须正确佩戴安全帽，穿好工作服，严禁穿拖鞋、凉鞋、高跟鞋严禁酒后进入施工现场②保护现场环境，严禁破坏各种生产、生活设施，做好环境保护③施工过程中须及时清理现场，施工完毕后做到工完、料净、场地清④进入施工现场的材料摆放整齐⑤进行焊接或切割作业工作，必须经常检查并注意工作地点周围的安全状态，有危及安全的情况时，必须采取防护措施2 成品保护措施：电气设备接地时，须对已经完工的电气装置做好保护十三、 施工技术措施及施工程序方法1 接地极的制作及安装①选取为 φ 50*5mm热镀锌钢管，长 2500mm，加工成尖状砸入地面与水平接地体可靠焊接，角钢接地极埋深 3 米，顶部与水平接地体可靠焊接。
②在已加工完成的接地极上套好事先加工好的钢帽，按图纸标出的位置使用铁锤将接地极打入地下，与建筑物距离大于 1 米，其顶部埋设深度应不小于设计标高米③垂直接地极间距不小于 5 米，尽量利用地形地势，避开硬的岩石层将接地极按图示位置逐一打入土层④为减小接地电阻值，根据现场实际土质情况，遇到岩石接地极打入深度小于米时，必须经过人工挖凿岩石到米 如达不到实际深度要求， 可以放大挖凿的尺寸 在经过回填土夯实，回填土必须置换没有腐蚀性合格的土质2 屋外接地母线安装①根据图纸要求地点开挖土层， 依设计标高标示深度不应小于米， 宽度以利于开挖能放入接地母线为宜②放入接地母线，接地母线与接地极的连接采用焊接，在扁钢的接触面上三面焊接，接地母线与接地母线搭接紧密，保证接触面焊接长度大于扁钢宽度的 2 倍，接地母线外缘闭合角呈圆弧形③地母线通过公路、铁路、管道等交叉处及可能遭机械损伤处穿钢管保护④接地母线与电缆沟交叉时，不应被截断，应用扁钢从电缆沟以下穿过并与电缆沟内的接地扁铁焊接，不同焊接点大于 2 点，建筑物内的接地线与屋外主接地网可靠连接⑤接地母线直接接触应回填土电阻率小于 200Ω 的黄土，不能有石块 . 泥沙 . 建。
