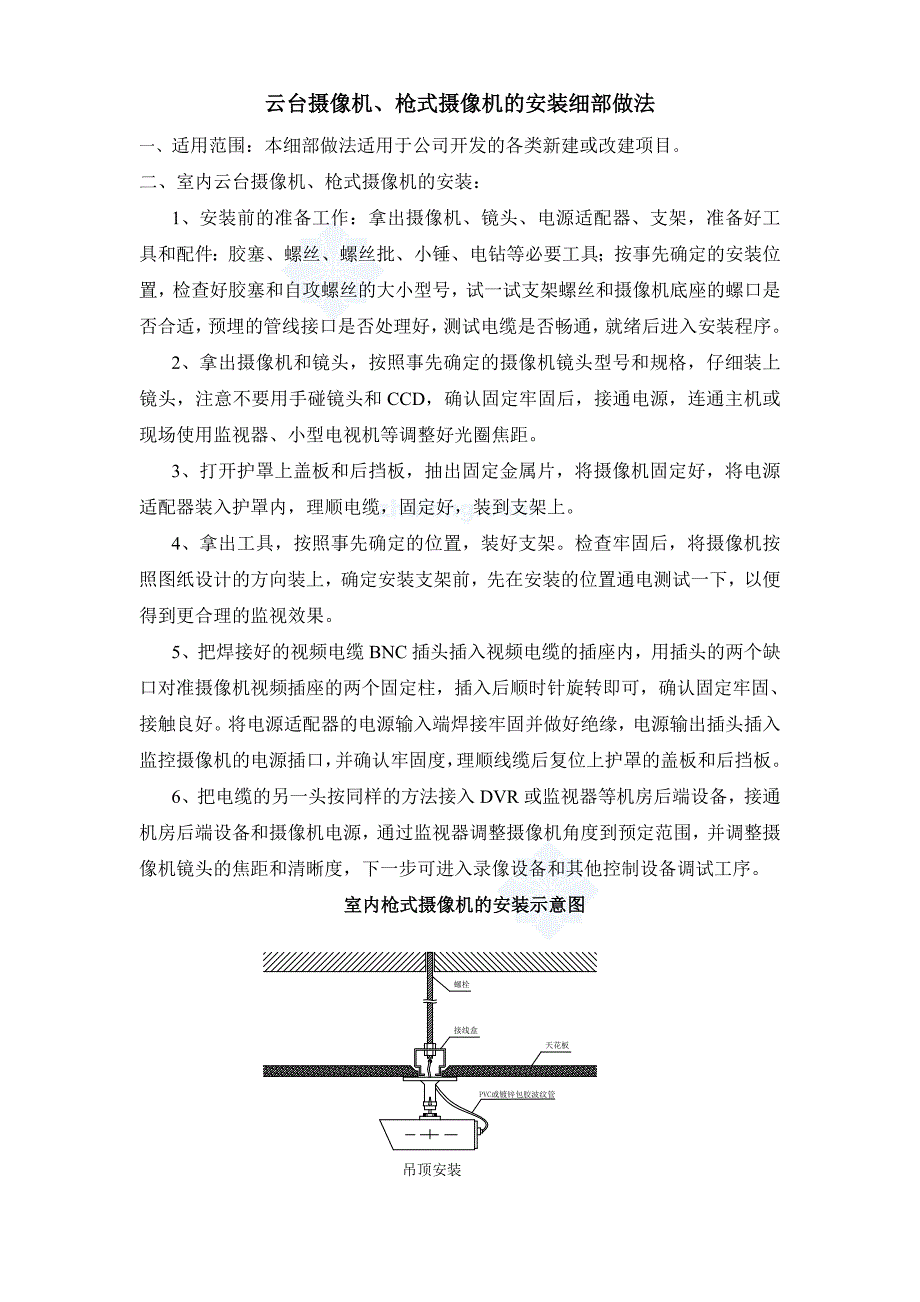

云台摄像机、枪式摄像机的安装细部做法云台摄像机、枪式摄像机的安装细部做法1、适用范围：本细部做法适用于公司开发的各类新建或改建项目2、室内云台摄像机、枪式摄像机的安装： 1、安装前的准备工作：拿出摄像机、镜头、电源适配器、支架，准备好工具和配件：胶塞、螺丝、螺丝批、小锤、电钻等必要工具；按事先确定的安装位置，检查好胶塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序2、拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头，注意不要用手碰镜头和 CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距3、打开护罩上盖板和后挡板，抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内，理顺电缆，固定好，装到支架上4、拿出工具，按照事先确定的位置，装好支架检查牢固后，将摄像机按照图纸设计的方向装上，确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果5、把焊接好的视频电缆 BNC 插头插入视频电缆的插座内，用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可，确认固定牢固、接触良好。
将电源适配器的电源输入端焊接牢固并做好绝缘，电源输出插头插入监控摄像机的电源插口，并确认牢固度，理顺线缆后复位上护罩的盖板和后挡板6、把电缆的另一头按同样的方法接入 DVR 或监视器等机房后端设备，接通机房后端设备和摄像机电源，通过监视器调整摄像机角度到预定范围，并调整摄像机镜头的焦距和清晰度，下一步可进入录像设备和其他控制设备调试工序室内枪式摄像机的安装示意图室内枪式摄像机的安装示意图 螺栓吊顶安装接线盒天花板PVC或镀锌包胶波纹管PVC或镀锌包胶软管摄像机支架 接线盒墙壁明管安装方法墙壁暗管安装方法M12膨胀螺栓PVC或镀锌包胶软管室内云台摄像机的安装示意图室内云台摄像机的安装示意图壁面接线盒三、室外云台摄像机、枪式摄像机的安装1、室外云台、枪式摄像机的安装调试与室内安装步骤相同，但护罩选用室外防水型护罩并加装前端防雷装置2、摄像机立杆一般采用不锈钢锥形杆，杆的基础按图纸要求施工，立杆的中心线安装时必须与水平面垂直，摄像机的云台部件或枪式摄像机的支架通过抱箍或立杆自带的基座固定在立杆上3、在每根立杆顶端加装避雷针一根，用于防范直击雷；枪式摄像机安装视频信号线、电源线二合一防雷器，云台式摄像机安装视频信号线、控制信号线、电源线三合一防雷器。
防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,要求接地地阻应做到小于 4 欧姆以下前端设备接地具体措施: 摄像机安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上反之,如果现场土壤情况情况恶劣(石沙等不导电物质较多)，则要借用导电设备，利用扁钢与角钢等，具体措施:用 40*3 的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底 2-3 米,与扁钢焊接好地阻测试根据国标小于4 欧姆即可室外枪式摄像机的安装方法室外枪式摄像机的安装方法室外摄像机 （室外防水护罩）支架M12膨胀螺栓M12膨胀螺栓PVC或镀锌包胶软管室外墙壁暗管安装室外墙壁明管安装室外摄像机（带防护罩）电缆钢管支柱M18预埋螺栓钢管室外立杆安装室外云台式摄像机的安装方法室外云台式摄像机的安装方法。
