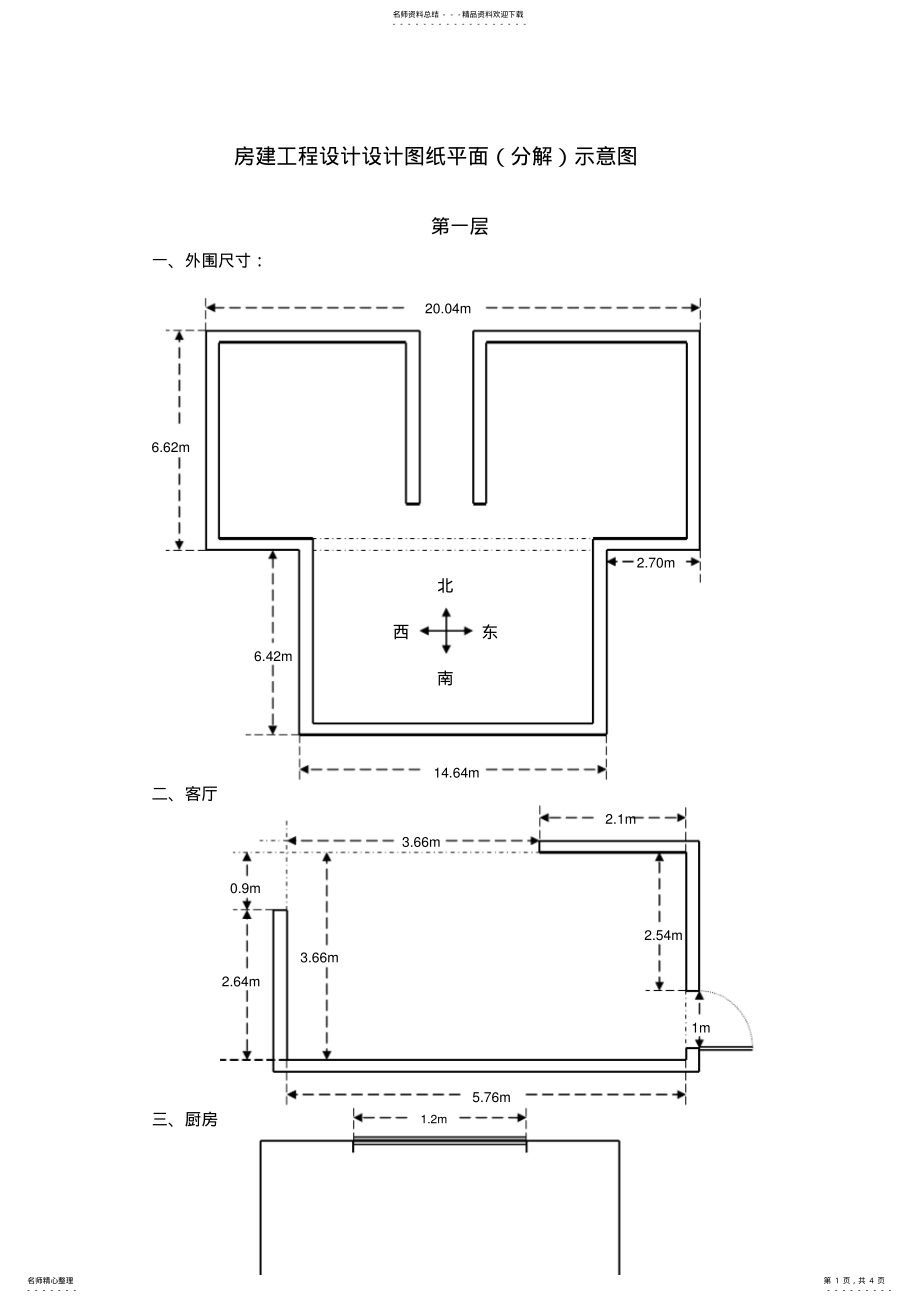

房建工程设计设计图纸平面（分解）示意图第一层一、外围尺寸：20.04m 6.62m 2.70m 北西东6.42m 南14.64m 二、客厅2.1m 3.66m 0.9m 2.54m 3.66m 2.64m 1m 5.76m 三、厨房1.2m名师资料总结-精品资料欢迎下载-名师精心整理-第 1 页，共 4 页 -0.738m 2.46m 2.56m 0.8m 四、卫生间0.9m 0.48m 1.86m 2.36m 0.8m 五、卧室一1.038m 0.9m 1.8m 3.66m 2.64m 2.46m 名师资料总结-精品资料欢迎下载-名师精心整理-第 2 页，共 4 页 -六、卧室二2.24m0.9m 3.36m 4.46m 1.5m 1.038m 七、卧室三0.9m 2.34m 3.36m 4.46m 0.5m 1.2m 0.808m 0.9m 名师资料总结-精品资料欢迎下载-名师精心整理-第 3 页，共 4 页 -八、阳台1.5m 0.9m 1.2m 1.038m 1.062m 0.5m 0.808m1.36m 5.96m 九、楼道2.16m 5.38m 6.5m 1m 备注：1、本图为监理对照检查施工实际尺寸及形式是否与设计要求相一致的平面分解示意图,第一层分为东、西两个单元，砖混结构，尺寸完全相同。
2、设计层高（00.000 至二楼楼板正面）为3m3、实心墙体采用 MU 砼普通砖，M7.5 混合砂浆砌筑，厚度240mm4、门洞高度均为 2.1m，窗洞高度均为 1.6m5、图中尺寸均为裸体砖墙表面之间的净尺寸名师资料总结-精品资料欢迎下载-名师精心整理-第 4 页，共 4 页 -。
