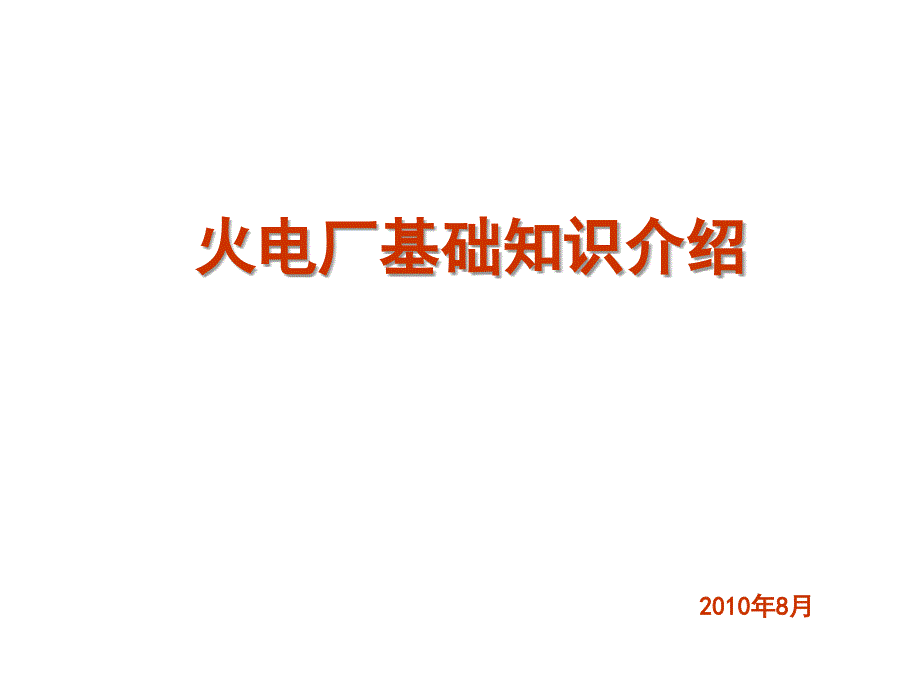

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,火电厂基础知识介绍,2010,年,8,月,概述,以煤、石油或天然气作为燃料的发电厂统称为火电厂我国的电厂,95%,以上是火力发电厂,,火电厂的分类,按燃料分类：,,燃煤发电厂，即以煤作为燃料的发电厂,,燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；,,燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；,,余热发电厂，即用工业企业的各种余热进行发电的发电厂此外还有利用垃圾及工业废料作燃料的发电厂火电厂分类,按原动机分类：,,凝汽式汽轮机发电厂,,燃汽轮机发电厂内燃机发电厂和蒸汽,-,燃汽轮机发电厂等,,按供出能源分类：,,①凝汽式发电厂，即只向外供应电能的电厂；,,②热电厂，即同时向外供应电能和热能的电厂按发电厂总装机容量的多少分类：,,小容量发电厂，其装机总容量在,100MW,以下的发电厂；,,中容量发电厂，其装机总容量在,100,～,250MW,范围内的发电厂；,,大中容量发电厂，其装机总容量在,250,～,600MW,范围内的发电厂；,,大容量发电厂，其装机总容量在,600,～,1000MW,范围内的发电厂；,,特大容量发电厂，其装机容量在,1000MW,及以上的发电厂。
按蒸汽压力和温度分类：,,中低压发电厂，其蒸汽压力在,3.92MPa,（,40kgf,／,cm2,）、温度为,450℃,的发电厂，单机功率小于,25MW,；地方热电厂高压发电厂，其蒸汽压力一般为,9.9MPa,（,101kgf,／,cm2,）、温度为,540℃,的发电厂，单机功率小于,100MW,；,,超高压发电厂，其蒸汽压力一般为,13.83MPa,（,141kgf,／,cm2,）、温度为,540,／,540℃,的发电厂，单机功率小于,200MW,；,,亚临界压力发电厂，其蒸汽压力一般为,16.77MPa,（,171 kgf,／,cm2,）、温度为,540,／,540℃,的发电厂，单机功率为,30OMW,直至,1O00MW,不等；,,超临界压力发电厂，其蒸汽压力大于,22.llMPa,（,225.6kgf,／,cm2,）、温度为,550,／,550℃,的发电厂，机组功率为,600MW,及以上，,,按蒸汽压力和温度分类：,,中低压发电厂，其蒸汽压力在,3.92MPa,（,40kgf,／,cm2,）、温度为,450℃,的发电厂，单机功率小于,25MW,；地方热电厂高压发电厂，其蒸汽压力一般为,9.9MPa,（,101kgf,／,cm2,）、温度为,540℃,的发电厂，单机功率小于,100MW,；,,超高压发电厂，其蒸汽压力一般为,13.83MPa,（,141kgf,／,cm2,）、温度为,540,／,540℃,的发电厂，单机功率小于,200MW,；,,亚临界压力发电厂，其蒸汽压力一般为,16.77MPa,（,171 kgf,／,cm2,）、温度为,540,／,540℃,的发电厂，单机功率为,30OMW,直至,1O00MW,不等；,,超临界压力发电厂，其蒸汽压力大于,22.llMPa,（,225.6kgf,／,cm2,）、温度为,550,／,550℃,的发电厂，机组功率为,600MW,及以上，德国的施瓦茨电厂。
按供电范围分类：,,区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；,,孤立发电厂，是不并入电网内，单独运行的发电厂；,,自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）●,电厂工艺流程概述,●,主 要 系统 简 介,●,项 管 理 要 点,2,火力发电厂简介,,3,火力发电厂生产过程概述,,●,电厂及生产流程概述,火电厂的种类虽然很多，但其生产过程不外是利用燃料燃烧所发出的热量把水加热，使水受热后变为蒸汽和过热蒸汽，过热蒸汽推动汽轮机，汽轮机带动发电机，发电机发出电能汽力发电厂,,,其能量转换过程也是相同的，即：,燃料的化学能,,热能,,机械能,,电能2,、火力发电厂简介,,●,电厂及生产流程概述,火电厂生产流程,,用火车或轮船运入发电厂储煤场的煤，由皮带运输机送入锅炉房内的原煤仓煤从原煤仓落入给煤机，进入磨煤机，在其中研制成煤粉，同时送入热空气来干燥和输送煤粉磨制好的煤粉，经粗粉分离器除去部分不合格的煤粉后进入旋风分离器，在其中空气和煤粉得以分离，分离出来的细粉进入煤粉仓煤粉由给粉机送入输粉管，而旋风分离器中的空气则由排粉机抽出火力发电厂的任务很单纯，就是发出一定规范的电（或供热,+,供电），要完成这个任务就必须装置一系列主要生产设备和附属设备。
其生产过程简述如下：利用燃料中的化学能在锅炉中燃烧，转化为,热能,，这种热能被锅炉中的水吸收成为具有一定温度、一定压力的蒸汽，这种具有相当热量的蒸汽冲动汽轮机转动，使热能转化为动能,——,机械能,，汽轮机借助于这个旋转的动能带动发电机旋转，而发电机将赋予的机械能转变为,电能,我国近年建设的火电厂的发电机组至少为,300WM,机组，今后将大批安装,600MW,，,1000MW,超临界和超超临界机组3,、火力发电厂生产过程概述,,●,电厂及生产流程概述,火力发电厂生产过程示意图,,现代火电厂主要有锅炉，汽轮机、发电机三大核心设备●,主 要 设 备 简 介,发电机,,炉,机,,锅炉是火力发电厂的三大主机之一，它的作用是使燃料在炉膛中燃烧成很高温度的烟气，烟气从水管外面流通时，把大部分的热量传递给管内的水，使之成为饱和蒸气，然后继续过热成具有一定压力和温度的过热蒸汽，通过主蒸汽管道送入汽轮机锅炉有两个主要系统，一个是汽水系统，另一个是燃烧系统汽水系统由省煤器、汽包、下降管、水冷壁、过热器等设备组成它的任务是使水吸收蒸发，最后成为具有一定参数的过热蒸汽燃烧系统由燃烧器、炉膛、烟道及空气预热器等组成。
●,主 要 设 备 简 介,锅 炉,,锅炉照片,●,主 要 设 备 简 介,锅 炉, 要 设 备 简 介,锅 炉,1,、锅炉本体,,炉膛,,汽包,,过热器,,省煤器,,空气预热器,,炉墙和钢架,2,、锅炉辅助设备,,送、引风机,,给水泵,,除尘器,,制粉设备,●,主 要 设 备 简 介,锅 炉,汽 机,●,主 要 设 备 简 介,,汽轮机是将蒸汽的热力势能转换成机械能，借以拖动其他机械旋转的原动机为保证汽轮机安全经济地进行能量转换，需配置若干附属设备汽轮机及其附属设备由管道和阀门连成的整体称汽轮机设备汽轮机运行时，工作蒸汽先在其喷管内进行膨胀，压力降低而速度增大，形成一股高速流，此高速气流喷射到汽轮机动叶片上，动叶片安装在许多分离的圆盘上，而圆盘固定在汽轮机轴上，从而推动转子转动，使蒸汽所携带的热能转变为机械能汽机照片,●,主 要 设 备 简 介,汽 机, 机,●,主 要 设 备 简 介,汽轮机主要设备，一般包括汽轮机本体、附属设备及调速系统1,、,,汽轮机本体,,汽缸,,,隔板,,,轴承,,,转子,,2,、汽轮机辅助设备,,,凝汽器,,,凝结水泵和抽汽器,,,,除氧器,,,加热器,,,凝结水精处理装置,,3,、调速系统,,由于外界负荷的变化频繁，汽轮机必须有一套自动调节装置，以便根据外界负荷变化来控制调速汽门的开度，及时改变汽轮机的进汽量，使其功率随时与外界负荷相适应，保证转速在很小范围内变化，这套自动调节装置称调速系统。
汽轮机,●,主 要 设 备 简 介,汽机图,竣工移交机组,●,主 要 设 备 简 介,汽轮机转子,●,主 要 设 备 简 介,发电机,,汽轮发电机的作用是将汽轮机转动的机械能，转变成电能，通过母线输送到电网发电机工作的机理是通过励磁机对发电机转子产生磁场，通过转子的旋转，对静子线圈产生切割磁力线作用，从而在静子线圈上产生电流发电机主要由转子、轴承、励磁机、密封油系统和发电机静子冷却水系统组成发电机照片,●,主 要 设 备 简 介,发电机,●,主 要 设 备 简 介,其他,辅助设备,,,循环水泵,,,水处理设备,,,输煤设备,,●,主 要 设 备 简 介,电气部分,,,一次设备,,,二次设备,,电气主接线,,●,主 要 设 备 简 介,热控部分,,,热控测量和控制仪表遍及电厂各个部位，它是保障机组安全启停、正常运行和处理故障等非常重要的技术装备，是火力发电厂安全经济运行，文明生产、提高劳动生产率、减轻运行人员劳动强度等必不可少的设施，也是发映电厂自动化水平的重要标志之一●,主 要 设 备 简 介,建筑部分,,,主厂房系统,,,烟尘系统,(,烟囱,),,,电系统,,煤系统,,冷却水系统,(,冷却塔,),,,除灰系统,,厂区地下系统,,生产生活建筑,,其他,……,回顾,●,主 要 设 备 简 介,主要专业,,锅炉、汽机、电气、热控、金属、焊接、起重、,,建筑、保温、调试、化学,……,●,新 技 术 简 介,新技术,燃气,_,蒸汽联合循环发电,空冷技术,超临界技术,循环流化床,脱硫技术,核电,●,项目管理要点,管理要点,技术管理,计划管理,质量管理,设计管理,设备管理,合同管理,资源管理,。
