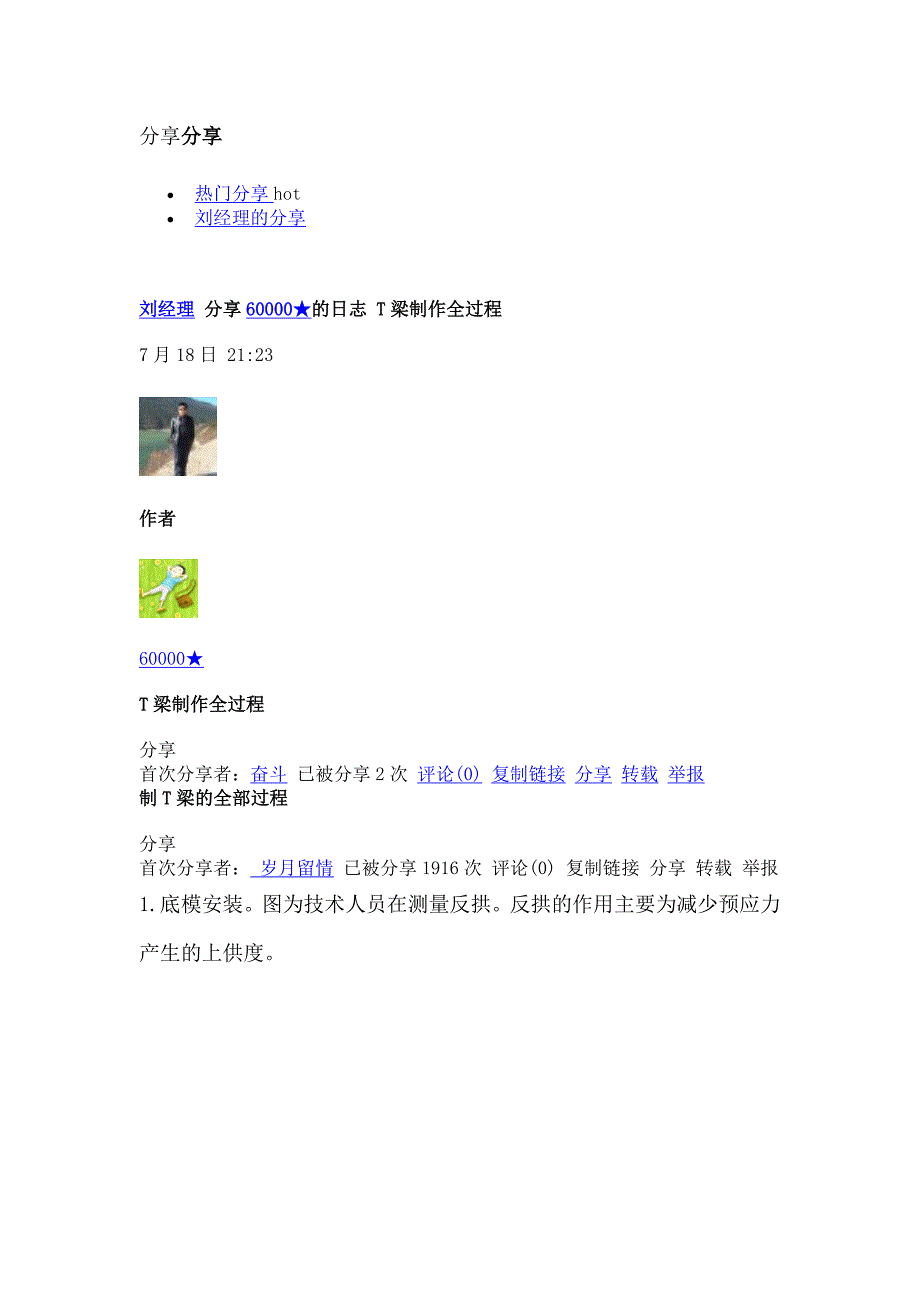

分享分享分享热门分享 hot刘经理的分享刘经理刘经理 分享分享 60000★60000★的日志的日志 T T 梁制作全过程梁制作全过程 7 月 18 日 21:23作者作者60000★T T 梁制作全过程梁制作全过程 分享 首次分享者：奋斗 已被分享 2 次 评论(0) 复制链接 分享 转载 举报 制制 T T 梁的全部过程梁的全部过程 分享 首次分享者： 岁月留情 已被分享 1916 次 评论(0) 复制链接 分享 转载 举报 1.底模安装图为技术人员在测量反拱反拱的作用主要为减少预应力产生的上供度 照片名称：1.底模安装，所属相册：梁制作的过程2．钢筋绑扎采用梁体道碴槽板钢筋和梁体底腹板钢筋分开绑扎工艺，梁体底 腹板钢筋及预应力孔道定位网均在钢筋绑扎台座上绑扎成型钢筋绑扎台座上 设置有固定钢筋及各预埋的胎卡具，以确保其位置相对准确照片名称：2.钢筋绑扎，所属相册：梁制作的过程3．吊底腹板钢筋用两台 12.5 吨的龙门吊将其吊入制梁台座然后调整、补 充钢筋装预埋件最后通知监理检查，合格后穿橡胶管。
请仔细看看下图， 梁体上有很多白色的小点那是混凝土垫块作用是保证钢筋与模板间留有空 隙，也就是形成保护层垫块以每平方米不少于四个布置照片名称：3.将绑扎好的钢筋吊到底模上，所属相册：梁制作的过程4．穿管每个孔道由两段橡胶管接成中间设一个接头等混凝土浇筑完毕后， 这橡胶管是要拔出来的，拔管时从梁的两端反方向拔出照片名称：4.穿橡胶管，所属相册：梁制作的过程5．安装模板模板安装之前须清洗干净并涂脱模剂注意底模与端模、侧模均 应垂直连接处要紧密不漏浆照片名称：5.清理模板，所属相册：梁制作的过程照片名称：6.装模，所属相册：梁制作的过程 6．绑扎桥面钢筋照片名称：7.绑扎桥面钢筋，所属相册：梁制作的过程7．浇筑混凝土浇筑前须通知监理检查模板，钢筋等是否合格监理检查合格并签字后方 可浇筑混凝土灌注的原则是“先底板，再腹板，最后顶板，从两端到中间，分层连续灌 注成型” 每片梁的灌注总时间不宜超过 3.5 小时照片名称：8.混凝土浇筑（1），所属相册：梁制作的过程照片名称：8.混凝土浇筑（2），所属相册：梁制作的过程8．养生混凝土灌注后 2 小时，覆盖帆布养护 照片名称：9.盖布养护，所属相册：梁制作的过程9．拔橡胶管。
当混凝土强度达到 6 到 8Mpa 时，经过实验室允许后即可拔管照片名称：10.拔管，所属相册：梁制作的过程10．模板拆除当梁体混凝土强度不低于 25Mpa，梁体混凝土芯部与表层、表 层与环境温差均不大于 15 摄氏度，且能保持混凝土菱角完整时由实验室出具拆 模通知单方可进行拆模模板拆下来后，须立即清理模板上沾的混凝土，以备下次使用照片名称：11.拆模，所属相册：梁制作的过程11．梁体美容因为模板的表面并不是完全光滑的，拆模后，表面会留下一些 小坑须用水泥浆填补照片名称：13.填补桥梁外面的一些小坑洼，所属相册：梁制作的过程 12．穿钢绞线用卷扬机拖拉的方法进行穿孔，钢绞线穿入孔道后，两端伸出一定的长度， 伸出长度为 750mm照片名称：14.穿钢绞线(1)，所属相册：梁制作的过程13．张拉梁体预应力分两期进行，即一期张拉和二期张拉一期张拉在混凝土强度 ≥33.5Mpa 后在制梁台座上进行一期张拉完毕后将梁吊至存梁区进行二期张拉二期张 拉按混凝土龄期不小于 14 天，同时混凝土的强度和弹模达到要求后进行照片名称：15.张拉(1)，所属相册：梁制作的过程照片名称：15.张拉(2)，所属相册：梁制作的过程照片名称：16.张拉后将梁至存梁区，所属相册：梁制作的过程14．压浆前的准备。
张拉结束后，伸在梁外面的有 75mm 长的钢绞线就已经没有 作用了，需要在张拉完毕后 24 小时内切除切断处距离工作夹片外 30～40mm压浆时两端都必须是密闭的，所以必须在桥梁两端用水泥砂浆封住 钢绞线与锚具之间的空隙照片名称：17.压浆前的准备，所属相册：梁制作的过程15．压浆张拉完毕后，为防止钢绞线腐蚀和预应力损失，须在 48 小时内进行 灌浆压浆顺序为先下后上即先压下面的管道，再压上面的管道同一管道 压浆连续进行，一次完成记录好压浆时间，环境温度，浆的温度，浆的流动 度，真空度等照片名称：18.压浆，所属相册：梁制作的过程16．封端之前的准备封端之前须铲除锚具上的砼然后对锚具做防锈防水处 理照片名称：19.封端 1，所属相册：梁制作的过程17．封端压浆结束后须在 24 小时内封端第一副图为工人在装模板，第二 副为工人在浇筑混凝土第三副图为模板拆除后工人在抹平照片名称：19.封端 2，所属相册：梁制作的过程18．封端的最后一个工序，涂防水圈照片名称：20.封端的最后一个工序-涂料，所属相册：梁制作的过程19．防水层施工防水效果直接影响桥梁的耐久性照片名称：21.做防水层，所属相册：梁制作的过程20．保护层施工。
防水层施工完毕 24 小时后，方可进行保护层施工保护层是保护防水层 的为了使防水层不被破坏，保持良好的防水特性，保护层所用的混凝土是具有较高强度 的玻纤增强混凝土照片名称：22.保护层，所属相册：梁制作的过程21．工人在对桥面上的伸缩缝涂防水材料照片名称：23.涂防水涂料，所属相册：梁制作的过程 22．梁生产完成后有龙门吊吊至成品区然后再运至需要架梁的地方照片名称：24.将梁吊至成品区，所属相册：梁制作的过程分享 已被分享 2 次 分享来自：60000★的日志 看过该分享的人还喜欢看:播放 爆笑！各种国外美女的尴尬瞬间大盘点 分享按钮 播放 19 岁女生超强翻唱，我看到了燕姿在唱 Jay 的歌 分享按钮 播放 超萌啊！见过这么可爱的拉布拉多睡觉姿势吗？ 分享按钮 播放 超强的控制！这应该是机械舞的最高境界 分享按钮 播放 在江湖上混需必须养成的 10 个好习惯 分享按钮 播放 美甲但不伤甲！教你五招解决指甲泛黄问题 分享按钮 播放 超搞笑，过去下课买早餐的方式弱爆了！！ 分享按钮 播放 亲爱的，60 个小浪漫，好想和你一起一一实现 分享按钮 播放 大开眼界，地球上最像外星的景观，你见过几个？ 分享按钮 播放 你和你的身体性别一样么？我竟然是 C 分享按钮 大家发表的互动观点(3 人发表)会红~~马克优质好帖等人来八。
