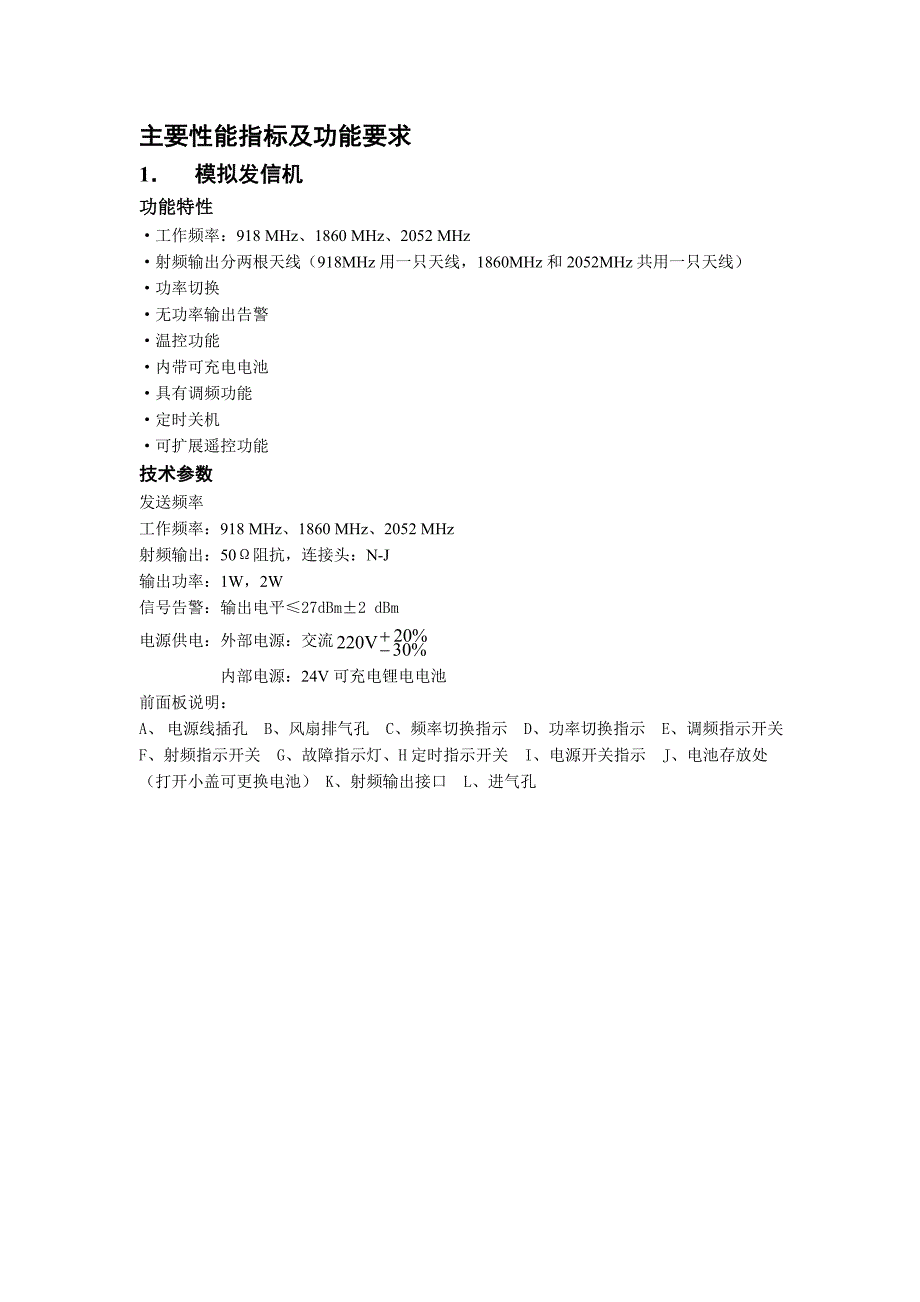

主要性能指标及功能要求主要性能指标及功能要求1．．模拟发信机模拟发信机功能特性功能特性·工作频率：918 MHz、1860 MHz、2052 MHz·射频输出分两根天线（918MHz 用一只天线，1860MHz 和 2052MHz 共用一只天线）·功率切换·无功率输出告警·温控功能·内带可充电电池·具有调频功能·定时关机·可扩展遥控功能技术参数技术参数发送频率工作频率：918 MHz、1860 MHz、2052 MHz射频输出：50Ω 阻抗，连接头：N-J输出功率：1W，2W信号告警：输出电平≤27dBm±2 dBm电源供电：外部电源：交流220V20%30%内部电源：24V 可充电锂电电池 前面板说明：A、 电源线插孔 B、风扇排气孔 C、频率切换指示 D、功率切换指示 E、调频指示开关 F、射频指示开关 G、故障指示灯、H 定时指示开关 I、电源开关指示 J、电池存放处（打开小盖可更换电池） K、射频输出接口 L、进气孔模拟信号发信机东方信联科技有限公司故故障障定定时时射射频频输输出出调调频频射射频频开开关关频频率率切切换换1 18 86 60 09 91 18 82 20 05 52 2 M MH Hz z功功率率切切换换2 2W W1 1W W2 22 20 0V V A AC C模模拟拟信信号号发发信信机机东东方方信信联联科科技技有有限限公公司司电源开 关指示电池存放处 （打开小盖可 更换电池）接外部电源风扇排气孔进气孔接发射天线功能操作功能操作首先在前面板的射频输出接上所需的天线 (注意：：切记在开电之前加上天线防止空载！因输出频率跨度大，故采用两只天线实现功能，918MHz 用一只较长的天线、1860MHz 和 2052MHz 共用一只较短天线)。
接上电源将发信机开关打开，你会发现故障指示灯在闪烁这属于正常现象，因为射频开关未打开为本机的安全因素考虑先不要打开射频开关，先使用频率切换按扭选择所需的工作频率和功率切换按扭选择输出功率 1W 或2W，再次确认天线是否接好，这时方可打开射频开关，发信机正常工作，故障指示灯熄灭如果担心测试之后会忘记关机，可以加入定时功能，本机将会在半小时内自动切断功放电源，减少了电源的损耗如果是在野外无源的情况下，您可以使用机内自带的电池，但在使用前一定要做好充电的准备，只需接上电源打开电源开关本机便可自动充电 (充电 4 小时电池可连续工作 1小时时间)，如果电池出现故障可以打开前面板左下方的小盖，即可更换电池本机还具有调频功能，在测试时打开调频按键，接收机便可方便的分辨出由发信机发出的调频信号，便于操作如果有需要本机还可扩展遥控功能2 2．模拟收信机（．模拟收信机（MIT3201MIT3201场强分析仪）场强分析仪）功能特性功能特性·测量范围： 1MHz－2060MHz·可测窄带调频（N－FM） ，宽带调频（W－FM） ，调幅（AM）及单边带（SSB）调制信号·内置频率计数器·PLL 调节系统使频率测量和调节更准确。
·可同时在 LCD 上显示 160 个频道的信号强度·内置扬声器监测声音信号·LED 背景灯 LCD（ 192 XI92 点阵）·有自动关电源功能 技术参数技术参数 接收频率 频率范围： 1MHz －2060MHz频率精确度： 士 5X106 接收方式： N－FM，W－FM，AM，SSB 步进频率： 5kHZ 或 6.25kHZ 的倍数 频道存储： 10 存储库 x 160 频道（1600 频道） 数据存储： 10 存储库 x l60（1600） 设定存储： 10 存储库 x 3 种扫描方式 输入信号： 50dB（加 10dB 衰减器后为 60dB） 输入阻抗： 50Ω（标准） 最大输入电压：最大 5V（RMS） 音频输出： 8Ω 扬声器 120mW 电平测量： N－FM 方式： 1MHz－2000MHz（-10dBµV－40dBµV）精确度：士 3dB（环境温度 23℃士 3℃及校正频率下）带宽： 约 12.5kHz（-6dB） W-FM／AM／SSB 方式：10MHz－2000MHz（0dBµV－50dBµV）精确度：土 3dB（在环境温度 23℃士 3℃及校正频率下）带宽： W-FM 约 180kHZ（－6dB） ，AM／SSB 约 2.4kHZ（-6dB） 功能模式： ·频谱显示·多频道柱状图滚动显示（5，10，20，40，80，160 频道）·单频道柱状图滚动显示·差分显示·频率测量电平显示 扫频方式： ·单频扫描·正常扫描·自由运行扫描·自由单频扫描 扫描方式： ·手动模式·频道记忆模式·搜索模式最大保持方式： ·保持最大信号电平 静噪功能： ·静噪功能以柱状图滚动显示及数字读出 拷贝功能： ·可以拷贝输出存储数据到其它设备；也对以其它设备拷贝输入 打印机输出： 频率计数器： 频率范围： 9MHz－2060MHz 数字位数： 7 位 分辨率： 1KHz 精确度： ±50 ppm±1 个计数（在环境温度） 反应时间： 0.512 秒 输入灵敏度： 9MHz－2000MHz 150mV RMS20MHz－1000MHz 100mV RMS 输入阻抗： 50Ω 最大输入电压：最大 5VRMS 数据存储： 10 个频道 LCDLCD：： 192 X 192 点阵，LED 背景照明灯 LED 背景灯：最后一次键操作后 5 秒后自动关闭，也可进行连续照明。
RSRS－－232232 接口：1200/2400/4800/9600 bps（8 针微打印机） 电源：AA 型电池 X 6 节AC 交流变换器AA 型 NICD（或 NiMH）电池 x 6 节汽车 12V 直流电源外接电源：11－16V 直流；最大 400mA 自动关机: 最后一次键操作后 5，10，20，30 分钟后自动关闭（可选择） 操作温湿度： 0 ℃－ 40 ℃及 35 一 85％ RH 贮存温度： －10℃ to 50℃ 尺寸： 105mm（W） X 220mm（H）X 45mmm（D） 重量： 约 700g（包括天线） 随机附件： ·天线（只用于接收）·AA 型 NiMH 充电电池 6 节·RS232 电缆·BNC 适配器·手册·PC 接口软件·耳机注意：切记电池仓内的滑动开关不要拨错，滑动开关位于左侧（Dry）时，要确保使用 AA型干电池，滑动开关位于右侧（NiCd）时，要确保使用 AA 型充电电池（NiCd 或NiMH），如用普通干电池可能发生过热、爆炸或漏液Protek-3201 接收机接收机三．外型结构三．外型结构模拟信号发信机采用手提箱式结构方案，便携式把手，方便携带。
可将收信机、天线和电源线等附件一同放入手提箱内，携带方便将手提箱盖打开即显出操作面板，使用方便手提箱外形尺寸为：420（长）×298（宽）×180（厚） 总重 7.8Kg(含附件)。
