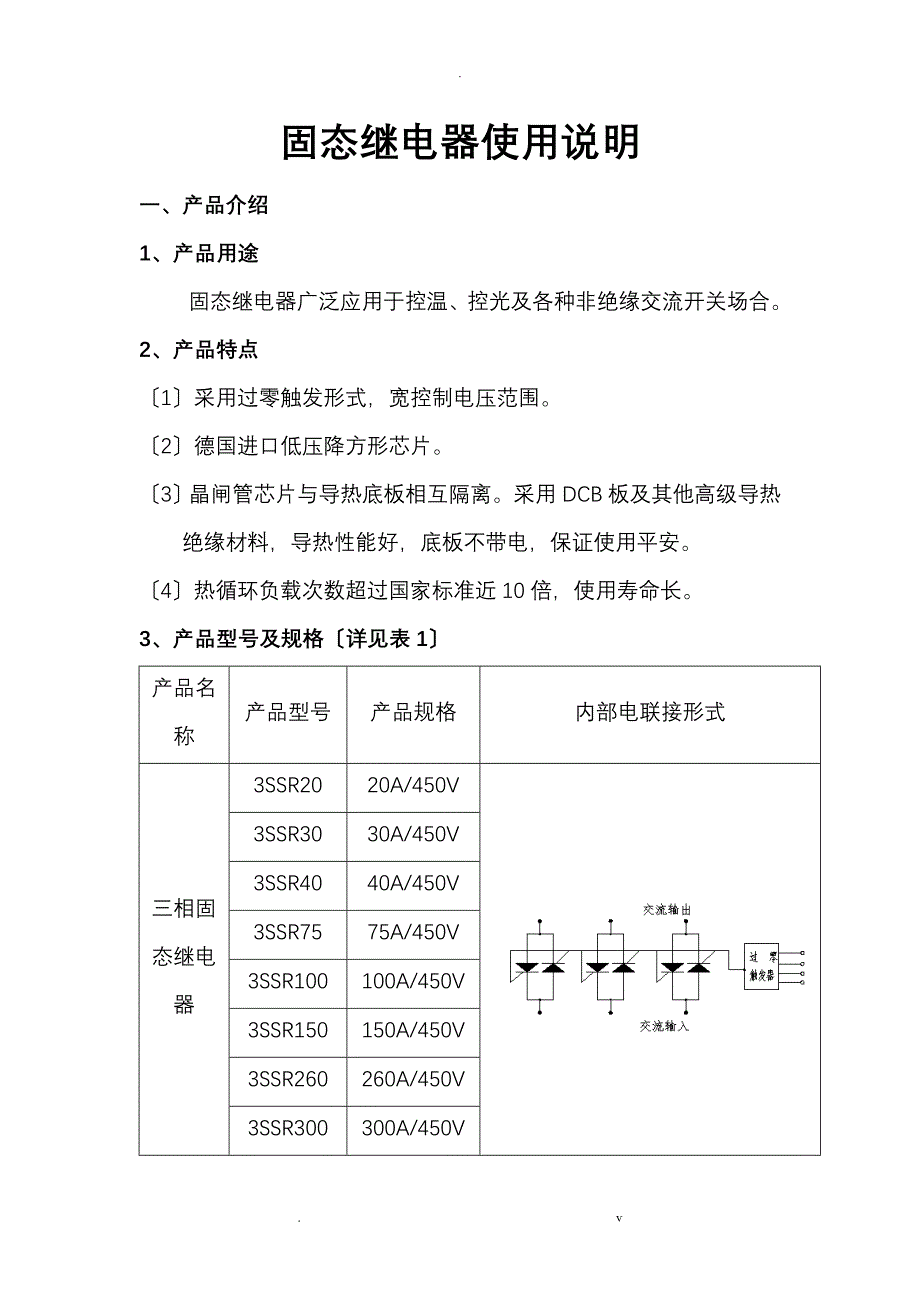

固态继电器使用说明一、产品介绍1、产品用途固态继电器广泛应用于控温、控光及各种非绝缘交流开关场合2、产品特点〔1〕采用过零触发形式，宽控制电压范围〔2〕德国进口低压降方形芯片〔3〕晶闸管芯片与导热底板相互隔离采用DCB板及其他高级导热绝缘材料，导热性能好，底板不带电，保证使用平安〔4〕热循环负载次数超过国家标准近10倍，使用寿命长3、产品型号及规格〔详见表1〕产品名称产品型号产品规格内部电联接形式三相固态继电器3SSR2020A/450V3SSR3030A/450V3SSR4040A/450V3SSR7575A/450V3SSR100100A/450V3SSR150150A/450V3SSR260260A/450V3SSR300300A/450V3SSR350350A/450单相固态继电器SSR1212A/250VSSR2020A/250VSSR2525A/250VSSR3030A/250VSSR4040A/250VSSR5050A/450VSSR6565A/450VSSR7575A/450VSSR110110A/450VSSR147147A/450VSSR200200A/450VSSR300300A/450V表1:产品型号及规格注：1.规格栏中的电流为每相输出最大交流电流有效值;电压为最高输入工作线电压有效值2.特殊规格，可按照用户的要求定做。
二、固态继电器通用参数〔1〕 工作频率：50Hz〔2〕 控制电源：4～24VDC 50mA〔3〕 绝缘电压VISO(RMS):2500VAC三、固态继电器的安装1.固态继电器外形和安装尺寸见图1、图2和表2图1 三相固态继电器 图2 单相固态继电器〔模块型〕图3 单相固态继电器〔方型〕 图4 单相固态继电器〔条型〕2.固态继电器安装步骤第一步：把散热器和风机按通风要求安装好第二步：在固态继电器导热基板外表与散热器外表均匀涂一层导热硅脂，然后用螺钉把固态继电器固定于散热器上，注意各个螺钉用力要均匀第三步：用接线端头环带将铜线扎紧，以免接触不良而附加发热，然后套上绝缘热缩管，用热风或热水加热收缩第四步：将接线端头平放于固态继电器电极上，用螺钉紧固，保持良好平面压力接触 图5 三相固态继电器接线 图6单相固态继电器接线 第五步：接控制线1、 插座式接线 根据模块大小控制端插座有三种形式：一种为5脚，另一种为9脚和15脚小功率固态继电器用5脚接插件，大功率固态继电器用9脚或15脚接插件，均只用1、2号两脚，其余为空脚即：1号脚接直流控制电源正极；2号脚接控制电源负极。
2、 电极接线方式 把控制电源直接引到控制电极红色线接控制端正极，黑色线接控制端负极〔此接线方式适用于147A以下单相固态继电器表2 固态继电器外形尺寸及安装尺寸代号型号L1L2L3B1B2B3H3SSR2032789326495338.63SSR303SSR403SSR7532789330466143.63SSR10045.2102117395873443SSR1503SSR260SSR3003SSR3007416018574110135673SSR350SSR1242.5809219.635.5SSR20SSR25SSR30SSR40SSR65SSR75SSR11042.446.258.222.54526SSR147SSR2004280963337.5 四、本卷须知1、固态继电器电流规格的选取 根据负载性质及负载额定电流进展选取（1） 阻性负载：固态继电器最大电流应为负载额定电流的2倍2） 感性负载：固态继电器最大电流应为负载额定电流的3倍3） 假设负载电流变动较大，电流倍数适当增加4） 保证整个运行过程中，负载实际工作电流不能超过固态继电器的最大电流2、散热器风机的选用模块正常工作时必须配备散热器和风机。
散热器和风机选择：推荐采用厂家配套的散热器和风机用户自备时按以下原那么选取：〔1〕必须能保证模块正常工作时散热底板温度不大于75℃；〔2〕模块负载较轻时，可减小散热器的大小或采用自然冷却；〔3〕有水冷条件的，应首选水冷散热 表3 固态继电器使用散热器一览表产品型号散热器型号散热器长度(mm)风机规格强迫风冷自然风冷3SSR350DXC-573350AC220V/50Hz/44W220×220×603SSR3003SSR2602603SSR150DXC-578300AC220V/50Hz/38W220×220×603SSR1003SSR753SSR40160AC220V/50Hz/10W220×220×60SSR200SSR147SSR3001203SSR303SSR20SSR110SSR75SSR65SSR50120SSR40SSR30DXC-72180SSR25SSR20SSR123、使用要求〔1〕工作场所环境温度范围：－25℃~+45℃〔2〕模块周围要求枯燥、通风、远离热源、无尘、无腐蚀性液体或气体〔3〕严禁不用接线端头而直接将铜线压接在固态继电器电极上，以防止接触不良产生附加发热。
〔4〕经常测量固态继电器导热基板侧面或靠近固态继电器的散热器外表温度，其测试点的温度应小于80℃ 注：本说明书图表和所列内容仅供参考，如有变更，恕不通知用户 v。
