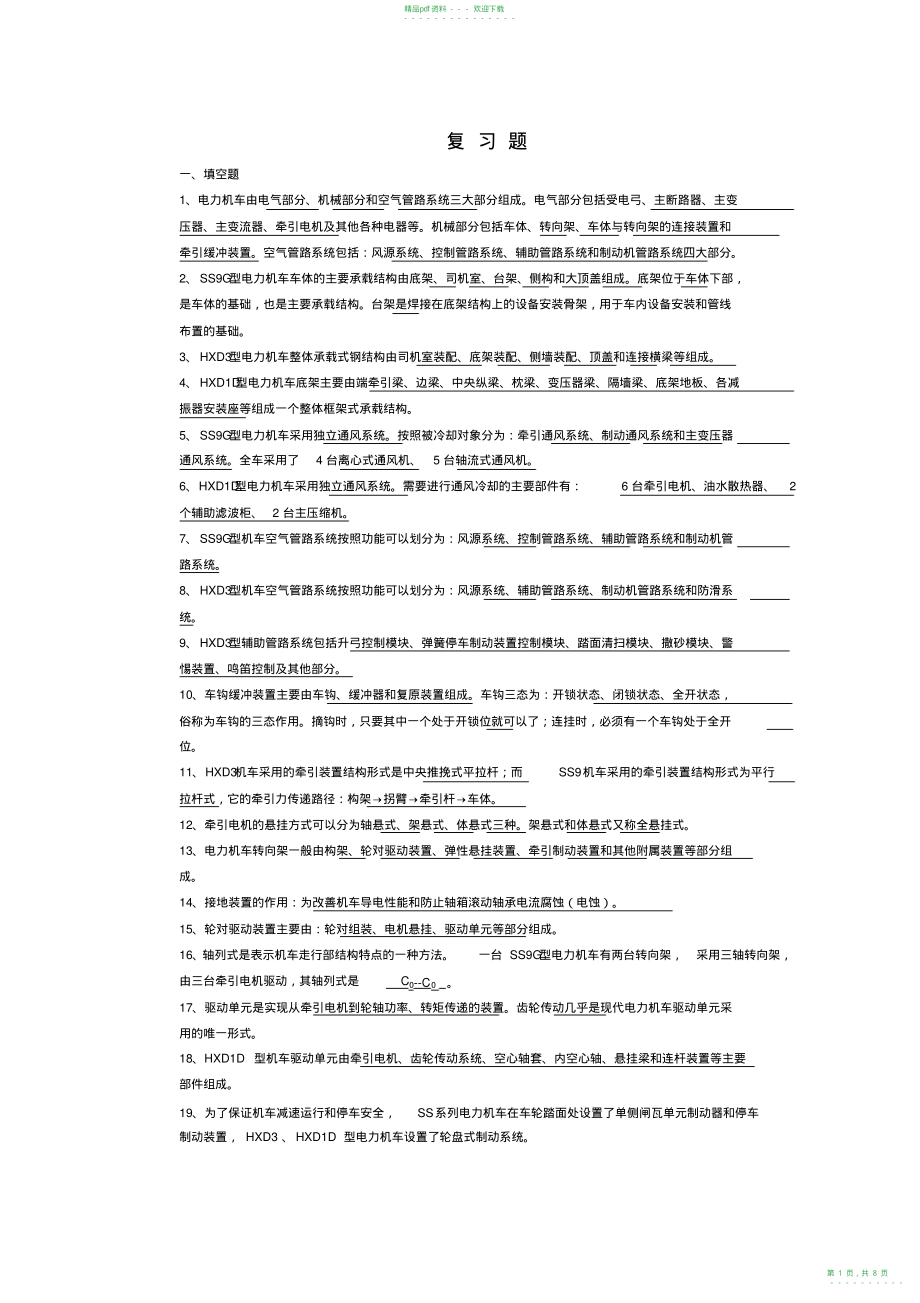

复 习 题一、填空题1、电力机车由电气部分、机械部分和空气管路系统三大部分组成电气部分包括受电弓、主断路器、主变压器、主变流器、牵引电机及其他各种电器等机械部分包括车体、转向架、车体与转向架的连接装置和牵引缓冲装置空气管路系统包括：风源系统、控制管路系统、辅助管路系统和制动机管路系统四大部分2、SS9G 型电力机车车体的主要承载结构由底架、司机室、台架、侧构和大顶盖组成底架位于车体下部，是车体的基础，也是主要承载结构台架是焊接在底架结构上的设备安装骨架，用于车内设备安装和管线布置的基础3、HXD3 型电力机车整体承载式钢结构由司机室装配、底架装配、侧墙装配、顶盖和连接横梁等组成4、HXD1D 型电力机车底架主要由端牵引梁、边梁、中央纵梁、枕梁、变压器梁、隔墙梁、底架地板、各减振器安装座等组成一个整体框架式承载结构5、SS9G 型电力机车采用独立通风系统按照被冷却对象分为：牵引通风系统、制动通风系统和主变压器通风系统全车采用了4 台离心式通风机、5 台轴流式通风机6、HXD1D 型电力机车采用独立通风系统需要进行通风冷却的主要部件有：6 台牵引电机、油水散热器、2个辅助滤波柜、 2 台主压缩机。
7、SS9G 型机车空气管路系统按照功能可以划分为：风源系统、控制管路系统、辅助管路系统和制动机管路系统8、HXD3 型机车空气管路系统按照功能可以划分为：风源系统、辅助管路系统、制动机管路系统和防滑系统9、HXD3 型辅助管路系统包括升弓控制模块、弹簧停车制动装置控制模块、踏面清扫模块、撒砂模块、警惕装置、鸣笛控制及其他部分10、车钩缓冲装置主要由车钩、缓冲器和复原装置组成车钩三态为：开锁状态、闭锁状态、全开状态，俗称为车钩的三态作用摘钩时，只要其中一个处于开锁位就可以了；连挂时，必须有一个车钩处于全开位11、HXD3 机车采用的牵引装置结构形式是中央推挽式平拉杆；而SS9机车采用的牵引装置结构形式为平行拉杆式，它的牵引力传递路径：构架拐臂牵引杆车体12、牵引电机的悬挂方式可以分为轴悬式、架悬式、体悬式三种架悬式和体悬式又称全悬挂式13、电力机车转向架一般由构架、轮对驱动装置、弹性悬挂装置、牵引制动装置和其他附属装置等部分组成14、接地装置的作用：为改善机车导电性能和防止轴箱滚动轴承电流腐蚀（电蚀）15、轮对驱动装置主要由：轮对组装、电机悬挂、驱动单元等部分组成16、轴列式是表示机车走行部结构特点的一种方法。
一台 SS9G 型电力机车有两台转向架，采用三轴转向架，由三台牵引电机驱动，其轴列式是C0-C0 17、驱动单元是实现从牵引电机到轮轴功率、转矩传递的装置齿轮传动几乎是现代电力机车驱动单元采用的唯一形式18、HXD1D 型机车驱动单元由牵引电机、齿轮传动系统、空心轴套、内空心轴、悬挂梁和连杆装置等主要部件组成19、为了保证机车减速运行和停车安全，SS系列电力机车在车轮踏面处设置了单侧闸瓦单元制动器和停车制动装置， HXD3 、HXD1D 型电力机车设置了轮盘式制动系统精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 1 页，共 8 页 - - - - - - - - - - 二、选择题1、下面哪些机车是不是采用电传动方式?（B ）A、韶山系列机车B、北京型或东方红系列机车C、东风系列机车D、和谐系列机车2、轴列式是表示机车走行部结构特点的一种方法一台SS9G 型电力机车的轴列式是（B ）A、3-3 B、C0-C0C、20-20D、C-C 3、轴列式是表示机车走行部结构特点的一种方法一台HXD3 型电力机车的轴列式是（B）A、3-3 B、C0-C0C、20-20D、C-C 4、下列哪种非机车车体的作用？（ A ）A、承载旅客B、乘务员工作的场所C、保护机、电设备D、传递作用力5、SS9G 型电力机车底架结构采用的材料是（ C ）A Q235A B 耐候钢 Q345GNHL C 16MnL 高强度低合金钢D Q345A6、下面哪一种机车总体布置是采用两侧走廊布置的形式？（ B ）A、HXD3 B、SS8 C、SS9G D、HXD1D 7、HXD1D 型电力机车车体采用（D）结构。
A、底架承载B、侧墙承载C、侧墙与底架共同承载D、整体承载8、SS9G型电力机车所用车钩为（A ）A、13#下作用式B、13#上作用式C、15#下作用式D、15#上作用式9、HXD3 型电力机车所用的车钩缓冲器型号为（C）A、MX-1 型B、MT-3 型C、QKX100 型D、KC15 型10、下列哪种机车的牵引装置为平行拉杆式（ B ）A、HXD3 B 、SS9G C、HXD1D D、SS8 三、判断题1、内燃机车的动力来源于接触网的电能，无任何有害排放物，是理想的环保型轨道交通运输工具X）2、电力机车因为功率大、运输速度高、适应能力强，不对水和油等原材料有依赖，因此在战争年代备受青睐，世界上很多国家把它作为战备机车X ）3、相对于蒸汽机车、内燃机车而言，电力机车的功率相对较大，使电力机车成为重载、高速列车的牵引动力成为可能4、构架是转向架的承载结构，也是各种部件的安装基础5、轮对是机车路上的走行部分，一般由车轴、车轮及传动大齿轮组成6、牵引时，牵引电动机将电能转化为机械能驱动列车，而电阻制动时，它转换成发电机，将机械能转化为电能X ）7、整体承载式车体结构主要用在铁路客车、货车上， 由于其技术和工艺先进，目前铁路机车上尚没有采用。
X）8、 随着电力机车向大功率重载、高速方向发展， 整体承载式车体结构已经广泛应用于现代电力机车 ）9、SS9G型电力机车牵引梁有四根，焊接成箱形结构，是车体底架结构的一部分，它是承受机车垂向载荷的重要部件X ）10、SS9G型电力机车司机室采用流线型外形，以使机车外形美观、空气阻力少，司机室前部、顶部及与两侧连接部分均采用曲面连接 ）11、HXD3型电力机车两端电气设备室的设备布置呈基本斜对称分布12、牵引风机的出风口和牵引电机的进风口采用帆布连接管连接13、根据连接不同的电气回路要求，机车布线可以分为主电路布线、辅助电路布线和控制电路布线布线的基本原则是高、低压线分开，各行其道，以防对弱电干扰14、机车侧墙空气过滤器使用过程中，必须定期对滤网进行检查、清洗15、SS9G型电力机车采用一台TSA-230A 螺杆式空气压缩机组和一台V-2.4/9型活塞式空气压缩机组运精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 2 页，共 8 页 - - - - - - - - - - 行中，如果一台出现故障，可以利用另一台维持继续运行16、为获得足够的牵引粘着力，所有机车都必须采用三轴转向架。
X ）17、 HXD3型电力机车转向架构架是由左、右侧梁、前、后端梁和两根中间横梁组成的“目”字形构架 ）18、转向架构架承受复杂而大作用力，其主要破坏形式是裂纹和变形 ）19、在机车运用过程中，踏面必须定期旋修，轮箍旋修或磨耗到限时，整体式车轮必须更换新轮20、车轴是重要的受力部件，SS9G型电力机车的车轴采用高强度合金钢35CrMoA锻造而成，经过粗加工后进行调质热处理，以提高车轴的机械性能 ）21、SS9G 型电力机车车轴的轴肩圆弧过渡部分和轮座处的表面进行了滚压强化处理 ）22、缓冲器的容量是指缓冲器在被全压缩过程中，外力所做的功23、SS9G 型电力机车轴箱采用拉杆式弹性定位装置 ）24、对于长期停放的机车，应定期将机车移动一下，以改变轴承滚子的接触点，防止轴承腐蚀25、油压减振器将振动冲击能力通过油液的黏滞阻尼转变为热量散发掉，从而使振动衰减，达到平稳运行的目的 ）26、HXD1D型电力机车牵引电机采用架悬式悬挂后，为了适应电机与轮对之间垂向及横向运动，并平稳地把牵引电机的扭矩传递给轮对，转向架采用轮对空心轴传动系统 ）27、HXD1D型电力机车牵引电机采用架悬式悬挂后，为了适应电机与轮对之间垂向及横向运动，并平稳地把牵引电机的扭矩传递给轮对，转向架采用了电机空心轴传动系统。
X ）28、列车运行中，两车钩经常发生相对运动，必然导致磨耗为了保证行车安全，应按照车钩磨耗限度，随时注意检查，及时修复或更换29、为了便于机车顺利通过曲线，SS9G型电力机车轴箱组装完后，各轴箱在轴颈上的轴向窜动量不一样：第 1、3、4、6 位为 2mm ,第 2、5 位为 16mm 30、SS9G 型电力机车轮对组装采用注油压装，注油压力控制在98147MPa 之间五、简答题1、机车设备布置应考虑哪些原则？答 ： （1）重量分布均匀，目的在于使机车的轴重分布均衡，能使机车牵引力充分发挥，因此，成对的设备应两端对称或斜对称布置2）安装和维修方便，设备应尽可能按照屏柜化，模块化的设计原则进行设计和布置，便于车下组装和车上吊装，结构紧凑，接近容易，维修方便，特别是运用中经常要接近的设备，应留有足够的作业空间3）安全防护，凡危及人身安全的设备，譬如高压设备，要有防护措施及警示标牌4）经济设备布置应充分利用空间，缩短车体长度，电缆，母线，风管，风道尽可能短，以简化施工，节约材料（5）舒适主要是指司机室设备布置，即在设计上符合造型设计和人机工程，要求人机之间的作业范围合适，操作方便，视线角度合理，有良好的瞭望和采光条件，容易正观察仪器，仪表及信号灯的指示，留出必要的工作和生活空间，并尽量使噪声远离司机室。
同时某些部件需兼顾机车维修时检修人员的操作和舒适性2、HXD3 型电力机车设备布置有哪些特点？（任意三点）答： 1 机车以牵引变流装置和复合冷却器为整体单元布置在机车中心部位有利于机车的重量分配 2 机车设置单独的轴流通风机对牵引电机进行冷却，冷却风道进通风口设置在顶盖上，通风机安装在机车机械室的地板支架上精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 3 页，共 8 页 - - - - - - - - - - 3牵引通风道内设有惯性滤尘器进行二次除尘，保证电机冷却空气的清洁度 4 机车顶盖设有换气口，有利于机车夏季的换气和冬季的保温3、在转向架结构中，垂向力的传递路径是怎样的？答：机车上部重量车体底架 系悬挂装置 构架 系悬挂装置 轴箱（轴箱体、轴箱轴承）轮对 钢轨4、在转向架结构中，纵向力的传递路径是怎样的？答：轮轨接触点产生牵引力轮对 轴箱（轴箱体、轴箱轴承）轴箱拉杆 构架 牵引杆装置 车体底架 缓冲器 车钩5、在转向架结构中，横向力的传递路径是怎样的？答：轮轨侧压力轮对（车轮轮缘、车轴）轴箱（前后端盖、轴箱轴承、轴箱体）轴箱拉杆 构架 系悬挂装置 车体底架 机车上部6、转向架具体的作用有哪些？答：承重：承载机车上部全部重量，包括车体和设施设备，并把重量均匀分配给每个轮对、传力：保证必要的轮轨间黏着，以传递牵引力和制动力，使机车运行和停车转向：在钢轨的引导下，保证机车能顺利通过曲线和道岔。
实现机车路上运行缓冲：缓和线路不平顺对机车的冲击，减少运行的动作用力及危害，保留机车在牵引力，制动力和各种外力作用下的安全运行7、HXD1D 型电力机车转向架的主要结构特点有哪些？答：（ 1）轴箱轴承采用免维护的双列圆柱滚子轴承单元；（2）I 系悬挂系统采用单位杆轴箱定位螺旋弹簧方式，一，三周安装垂向减震器；（3）II系悬挂系统采用高圆螺旋弹簧橡胶垫结构，辅以各向减震器； （4）牵引电机的布置采用顺置方式，驱动装置的悬挂采用弹性架悬方式，有利于改善转向架的横向动力学性能； （5）驱动装置的结构采用单侧直齿轮双侧六连杆空心轴驱动方式，齿轮箱为承载式，传动轴承及电机传动端轴承采用低位推挽牵引杆牵引，以提高机车的黏着重量利用率；（6）基础制动采用轮盘制动方式。
