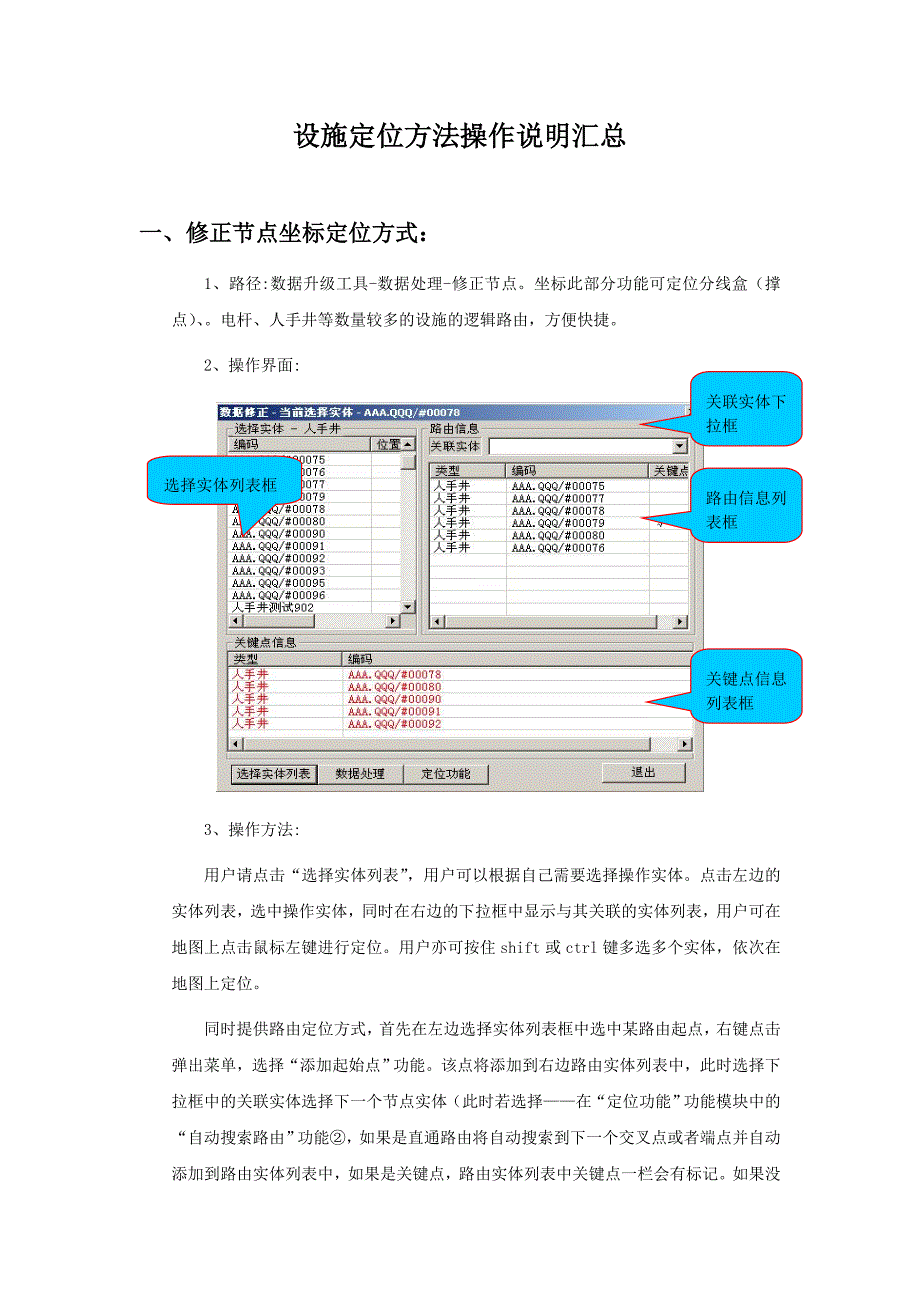

设施定位方法操作说明汇总设施定位方法操作说明汇总一、修正节点坐标定位一、修正节点坐标定位方式方式：：1、路径:数据升级工具-数据处理-修正节点坐标此部分功能可定位分线盒（撑点） 、 电杆、人手井等数量较多的设施的逻辑路由，方便快捷2、操作界面:3、操作方法:用户请点击“选择实体列表” ，用户可以根据自己需要选择操作实体点击左边的实体列表，选中操作实体，同时在右边的下拉框中显示与其关联的实体列表，用户可在地图上点击鼠标左键进行定位用户亦可按住 shift 或 ctrl 键多选多个实体，依次在地图上定位同时提供路由定位方式，首先在左边选择实体列表框中选中某路由起点，右键点击弹出菜单，选择“添加起始点”功能该点将添加到右边路由实体列表中，此时选择下拉框中的关联实体选择下一个节点实体（此时若选择——在“定位功能”功能模块中的“自动搜索路由”功能②，如果是直通路由将自动搜索到下一个交叉点或者端点并自动添加到路由实体列表中，如果是关键点，路由实体列表中关键点一栏会有标选择实体列表框路由信息列 表框关联实体下 拉框关键点信息 列表框记如果没有选中改功能，用户直接每次从关联实体下拉框中选择下一个节点，手动添加该路由） 。
然后用户可在路由实体列表框中，按住 shiftshift 键或拉框选中该条路由，依次在地图上定位如果用户点击“数据处理”按钮中的“选择关键点”用户可以首先将“路由实体列表”中关键点一栏有标记的在地图上先定位（必须定位有标记的和起点以及终点） ，然后点击“定位功能”中的“手动定位” ，中间的节点将自动定位到关键点之间（定位到大概的位置） ，然后用户可手动移动到正确位置每次打开定位工具, 在右上角弹出一个小对话框,当你选中一个实体进行定位时(鼠标移至地图显示窗口时),对话框上将显示当前定位实体的编码或者用户可以右键点击“选择实体列表框” ，会弹出一个右键的菜单如果选上打开“显示 TIP” ，此时鼠标移动到地图范围时会在鼠标附近显示该实体编码同时选中一个实体，该实体会在地图上显亮！（务必注意：在用此功能定位前需将 查找关键点查找关键点目前关键点的搜索主要是包括端点/分支点,管道网主要按照所属局站进行搜索，包括“管道闸” 、 “地下进线室”和“人手井杆路网按照所属杆路进行搜索，包括“电杆” 、 “支撑点” 具体操作如下：首先用户可根据需求选择所需要操作的所属局站，所属杆路的实体列表或者输入单个的操作实体。
选中单一的电杆或者人手井点击“数据处理”模块下的“查找关键点”按钮可得到相应的关键点列表结果将插入到“关键点信息列表”中用户也可以根据需要点击“查找关键点（列表） ”查询当前根据条件查询出来的实体哪些是关键点用户可直接在关键点信息框中直接按 ctrl 和 shift 选择实体进行定位操作操作捷径操作捷径:选择关键点和自动删除选择关键点和自动删除如果勾上“选择关键点” ，才可以实现手动定位，将两个关键点之间的所有节点都定位到两点之间如果勾上“自动删除” ，用户定位一个节点，在左边的实体列表中相应删掉该记录二、移动节点（同步定位）移动节点（同步定位）1、路径：数据升级-节点操作-移动节点(同步定位)2、操作界面：3、操作方法：选择一个节点，移动到其相应的位置，同时与其相关的路由到下一个分支点或者端点会同时移动三、移动节点（跟踪路由）三、移动节点（跟踪路由）1、路径:数据升级-节点操作-移动节点(追踪路由)2、操作界面：3、操作方法：选择一根关联线，如果该关联线两端的实体均在目前屏幕范围内或者均在屏幕范围外，将会弹出一个选择对话框让你选择需要定位的实体，同时你选择任一个实体的同时该实体均会显亮。
确定一个定位实体后在需要定位的地方点击，该实体将会定位到该位置如果只有一个节点不在屏幕范围内，系统自动选定该实体进行定位备注：选择需要定位的实体后，该关联线另一端的实体将显亮！四、图形范围内实体平移路径：系统维护管理中，需管理员权限处理此功能因为批量移动，请慎重使用）1.1.1 1 鼠标拖动方式选择改功能后，用鼠标在窗口内左键点击，将需要进行平移的实体封闭在多边形框后，点击右键的“确定”按钮，系统弹出如下对话框：根据提示信息，在多边形框中使用鼠标左键点击任意实体系统出现如下下图的提示：在地图上使用鼠标左键在新坐标位置上点击一下，系统将自动将该多边形框中的实体平移到新位置上2 输入平移量方式输入平移量方式（平移量为：新坐标值－旧坐标值）（平移量为：新坐标值－旧坐标值）选择该功能后，用鼠标在窗口内左键点击，形成一个封闭多边形后鼠标右键单击一下，在弹出的右键菜单下选择“确定” ，系统弹出如下对话框：输入需要平移的坐标值，确定五、局站范围内的实体平移五、局站范围内的实体平移路径：系统维护管理中，需管理员权限处理此功能因为批量移动，请慎重使用）使用该功能平移某局站下某些实体的坐标位置。
选择该功能后，系统弹出如下对话框：输入局站编码后，选择要平移的实体类型，如下图：输入需要平移的坐标值，确定条件平移实体条件平移实体使用该功能可以实现平移条件查询出来的实体的坐标位置选择该功能后，选择实体类型，如下图： 输入条件表达式，如下图：输入简单条件或自定义 SQL 条件后，输入需要平移的坐标值，如下图：询问是否进行坐标转移，确定后，出现修正完毕提示，如下图： 点击“确定” ，系统开始进行坐标平移平移完毕后，出现如下提示框：六、六、 系统将新增的定位功能系统将新增的定位功能缆线和杆路图形定位：此功能类似电缆路由定位功能，即可以直接定位缆线、杆路所包含的设施及设施之间的关连线的路由。
