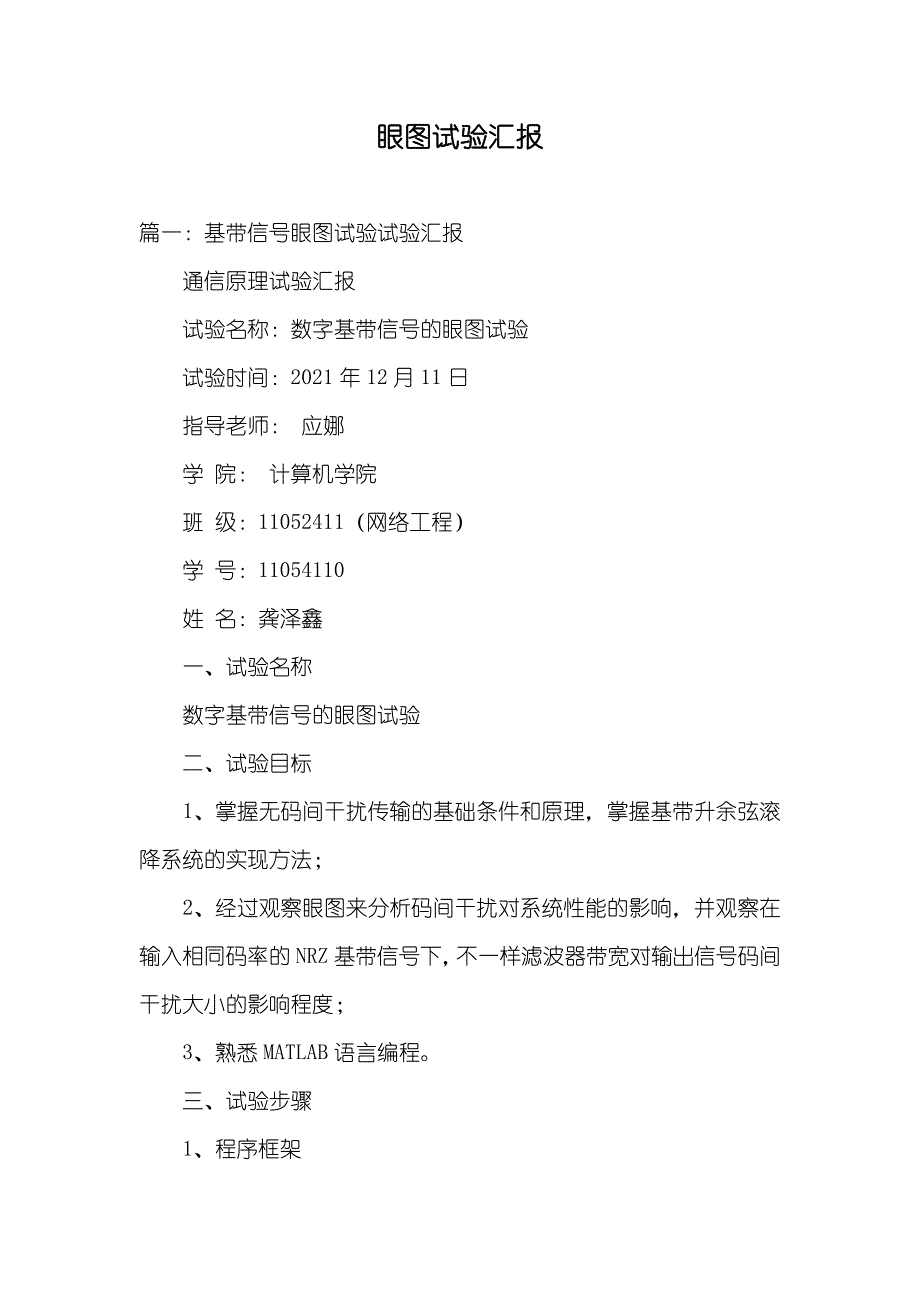

眼图试验汇报 篇一：基带信号眼图试验试验汇报 通信原理试验汇报 试验名称：数字基带信号的眼图试验 试验时间：2021年12月11日 指导老师： 应娜 学 院： 计算机学院 班 级：11052411（网络工程） 学 号：11054110 姓 名：龚泽鑫 一、试验名称 数字基带信号的眼图试验 二、试验目标 1、掌握无码间干扰传输的基础条件和原理，掌握基带升余弦滚降系统的实现方法； 2、经过观察眼图来分析码间干扰对系统性能的影响，并观察在输入相同码率的NRZ基带信号下，不一样滤波器带宽对输出信号码间干扰大小的影响程度； 3、熟悉MATLAB语言编程 三、试验步骤 1、程序框架 图3-4 程序框架 首先，产生M进制双极性NRZ码元序列，并依据系统设置的抽样频率对该NRZ码元序列进行抽样，再将抽样序列送到升余弦滚降系统，最终画出输出码元序列眼图 2、参数设置 该仿真程序应具有一定的通用性，即要求能调整对应参数以仿真不一样的基带传输系统，并观察输出眼图情况所以，对于NRZ码元进制M、码元序列长度Num、码元速率Rs，采样频率Fs、升余弦滚降滤波器参考码元周期Ts、滚降系数alpha、在同一个图像窗口内期望观察到的眼图个数Eye_num等均应能够进行合理设置。
四、数据分析 (1)部分程序分析： alpha=0.2;%设置滚降系数，取值范围在[0,1] Ts=1e-2; %升余弦滚降滤波器的参考码元周 %期, Ts=10ms,无ISI % Ts=2*(1e-2); %Ts=20ms,已经出现ISI（临界点） % Ts=5*(1e-2); %Ts=50ms,出现严重ISI Fs=1e3;%采样频率，单位Hz注意：该数 %值过大将严重增加程序运行时间 Rs=50; %输入码元速率，单位Baud % M=2; M=4;%输入码元进制 Num=100; %输入码元序列长度注意：该数值 %过大将严重增加程序运行时间 Samp_rate=Fs/Rs %采样率，应为大于1的正整数，即 %要求Fs,Rs之间呈整数倍关系 % Eye_num=2; %在一个窗口内可观察到的眼图个数 Eye_num=4;%在一个窗口内可观察到的眼图个数 (2)结果分析： 二进制NRZ码元眼图 八进制NRZ码元眼图篇二： 试验三眼图 一、基础原理 消除码间串扰是十分困难的，而码间穿肉对误码率的影响尚无数学上在统计的规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在试验中，通常见示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法假如输入波形输入示波器的y轴，而且当示波器的水平扫面周期和码元定时同时时，在示波器上显示的图形很像人的眼睛，所以被称为眼图 二进制信号传输是的眼图只有一只眼睛，当传输三元码是，会显示两只眼睛眼图是由各段码元波形叠加而成的，眼图中央的垂线表示最好抽样时刻，在两峰值中间的水平相是判决门限电平在五码间串扰和噪声的理想情况下，波形无失真，眼开启的最大当有码间串扰时，波形失真，引发眼波分闭合若再加上噪声的影响，则是眼图的线条变得抹灰，眼看及的小，所以眼张开的大小表示了失真的程度由此可知，眼图能直接地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣另外也能够用此图形对接收滤波器的特征加以调整，以降低码间串扰和改进系统的传输性能 1) 眼图张开的宽度决定了接收波形能够不受串扰影响而抽样再生的时间间隔显然，最好抽样时刻应选在眼睛张开最大的时刻 2) 眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜边越陡，系统对定时抖动越敏感 3) 眼图左（右）角阴影部分的水平宽度表示信号零点的改变范围，称为零点失真量，在很多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很主要。
4) 在抽样时刻，阴影区的垂直宽度表示最大信号失真量 5) 在抽样时刻上、下两阴影区间隔的二分之一是最小噪声容限，噪声瞬时值超出它就有可能发生错误判决； 6) 横轴对应判决门限电平 二、试验内容 分别产生复合下列要求的BPSK和4ASK的调制boxing图的眼图设符号率为1Hz 要求调 制波形经过升余弦滚降成形（缺省滚降系数为0.5） 1、 无噪声和20dB加性高斯包噪声 2、 升余弦滚降系数分别为0.5和1 3、 收到码间串扰影响，铣刀参数可设置为：ch=[0.9806,-0.1961] 二、试验结果 1.1 无噪声 1.2 20dB加性高斯白噪声 1.3 升余弦滚降系数1 1.4 码间串扰 2.1 4PAM 2.2 滚降系数1 2.3 加性白噪声 2.4 码间串扰篇三：眼图观察试验 武夷学院试验汇报 课程名称：通信原理试验 项目名称：眼图观察试验 姓名： 学号： 试验操作成绩（百分制）__________ 试验指导老师签字：__________。
