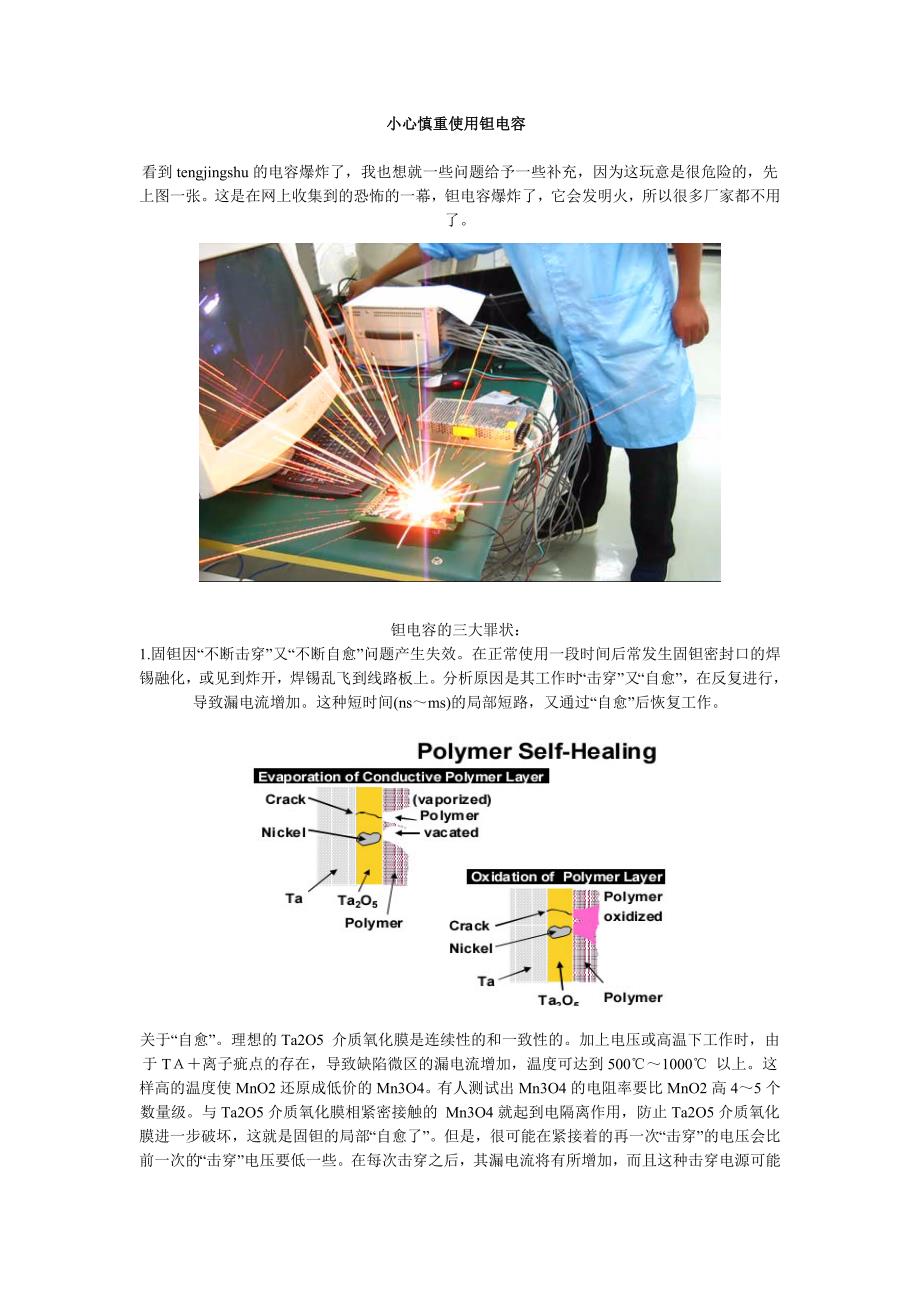

小心慎重使用钽电容 看到 tengjingshu 的电容爆炸了，我也想就一些问题给予一些补充，因为这玩意是很危险的，先上图一张这是在网上收集到的恐怖的一幕，钽电容爆炸了，它会发明火，所以很多厂家都不用了钽电容的三大罪状：1.固钽因 “不断击穿 ”又“ 不断自愈”问题产生失效在正常使用一段时间后常发生固钽密封口的焊锡融化，或见到炸开，焊锡乱飞到线路板上分析原因是其工作时“ 击穿”又“ 自愈”，在反复进行，导致漏电流增加这种短时间(ns～ms)的局部短路，又通过“自愈” 后恢复工作关于“自愈”理想的 Ta2O5 介质氧化膜是连续性的和一致性的加上电压或高温下工作时，由于 TＡ＋离子疵点的存在，导致缺陷微区的漏电流增加，温度可达到 500℃～1000℃ 以上这样高的温度使 MnO2 还原成低价的 Mn3O4有人测试出 Mn3O4 的电阻率要比 MnO2 高 4～5个数量级与 Ta2O5 介质氧化膜相紧密接触的 Mn3O4 就起到电隔离作用，防止 Ta2O5 介质氧化膜进一步破坏，这就是固钽的局部“自愈了” 但是，很可能在紧接着的再一次“ 击穿”的电压会比前一次的 “击穿” 电压要低一些在每次击穿之后，其漏电流将有所增加，而且这种击穿电源可能产生达到安培级的电流。
同时电容器本身的储存的能量也很大，导致电容器永久失效2.固钽有“热致失效”问题固钽的 Ta2O5 介质氧化膜有单向导电性能，当有充放大电流通过 Ta2O5 介质氧化膜，会引起发热失效无充放大电流时，介质氧化薄相当稳定，微观其离子排列不规则、无序的，称作无定形结构目测呈现的颜色是五彩干涉色当无定形结构向定形结构逐步转化，逐步变为有序排列，称之微“晶化”，目测呈现的颜色不再是五彩干涉色，而是无光泽、较暗的颜色 Ta2O5介质氧化薄膜的 “晶化”疏散的结构导致钽电容器性能恶化直至击穿失效3.固钽有“ 场致失效”问题（dV/dT）固钽加上高的电压，内部形成高的电场，易于局部击穿击穿事故发生率随时间减低到一个稳定值当击穿电压被接近时，击穿发生率增加随着电压的增长，装置因在某个疵点发生的热逃逸而发生故障的机率也增加击穿电压依赖于脉冲的持续在某些实验中，可以看到击穿电压随着脉冲长度的增加而降低该过程不是十分确定的；击穿以不定时间间隔出现在不定位置在反模式下，电击穿是由于焦耳热产生的热击穿的最终状态电容如果选择不当的话，当电容失效后就会短路，一般的话，有两个可以考虑，作为生产厂商，如果一定要失效之后是开路状态的话，可以考虑内部有保险丝的系列，通过的电压和电流都是有胆电容内部的保险丝所决定的。
所以它失效后会是一个开路的模式，还有客户在选型的时候，一定要考虑到足够多的余量在里边，如果在正常的工作电压使用的情况下是非常的可靠的 钽电压在工业电子，汽车电子，至少需要降额 50%使用另外潮湿也会对电容的 ESR 起到很大的变化变化测试：其机理如下图所示：一句话：慎重使用钽电容钽电容耐压之前一直没注意这个问题，以为注意极性就行了，终于今天触到了霉头一个正 15V 之间的贴片钽电容爆了至此我才意识到钽电容是有耐压值的，可惜我买贴片钽电容的时候，卖的人也没问我啊？哎，都怪自己！钽电容容量、耐压与封装关系 一般封装尺寸表： 容值、耐压与尺寸对照表：用的是 1206(英尺) ，其实就是公尺的 3216电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5。
