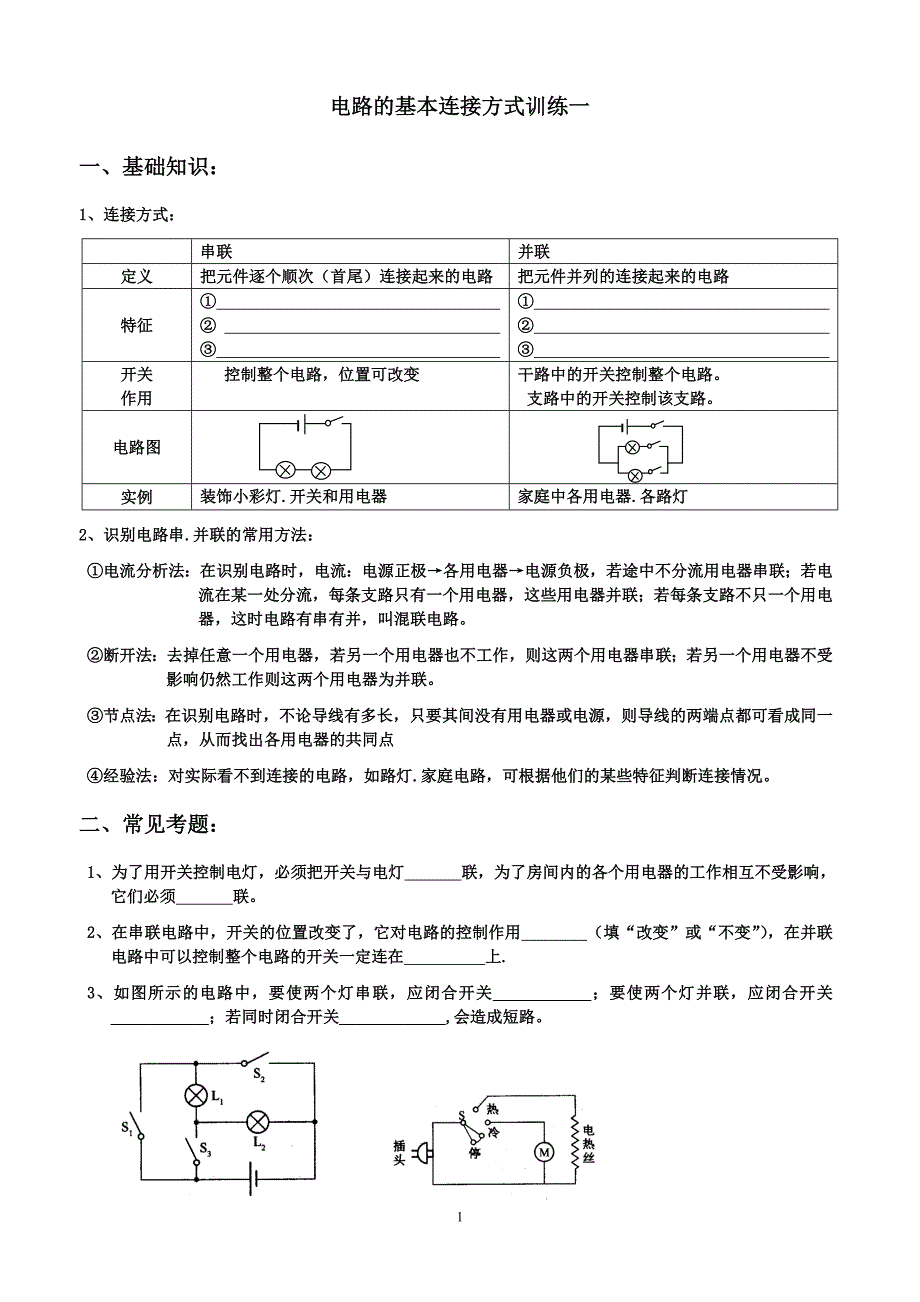

电路的基本连接方式训练一一、基础知识：1、连接方式：串联并联定义把元件逐个顺次（首尾）连接起来的电路把元件并列的连接起来的电路特征① ② ③ ① ② ③ 开关作用控制整个电路，位置可改变干路中的开关控制整个电路支路中的开关控制该支路电路图实例装饰小彩灯.开关和用电器家庭中各用电器.各路灯2、识别电路串.并联的常用方法： ①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点④经验法：对实际看不到连接的电路，如路灯.家庭电路，可根据他们的某些特征判断连接情况二、常见考题：1、为了用开关控制电灯，必须把开关与电灯 联，为了房间内的各个用电器的工作相互不受影响，它们必须 联2、在串联电路中，开关的位置改变了，它对电路的控制作用 （填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在 上.3、如图所示的电路中，要使两个灯串联，应闭合开关____________；要使两个灯并联，应闭合开关____________；若同时闭合开关_____________,会造成短路 4、如右上图是理发用电吹风机的电路，当选择开关放在热的位置时，电路中的电热丝和电动机___________联，可以送热风，当选择开关放在冷的位置时，_______通电，_______没有通电，可送冷风;当选择开关放在停的位置，电吹风停止工作5、如下左图所示，当断开时，能亮的灯是______，它们是_______联的。
当闭合时，能亮的灯是______，它们是_____联的当闭合、断开时，能亮的灯是_____6、如右上图中所示电路要使L1、L2两盏灯都发光，下面说法中正确的是（ ）A．闭合S1，断开S2和S3 B．闭合S1和S2，断开S3C．闭合S2和S3，断开S1 D．闭合S1和S3，断开S2 7、在如图所示的电路图中，错误的是（ ）A B C D8、下面的几种叙述中，哪一种是并联电路的特征（ ）A. 电路中每一处电流都相等 B. 电路中任何一处断开都会引起断路C. 各条支路上的电压都相等 D. 电路上各部分电路电压之和等于总电压9、小明同学发现学校楼梯上的过道灯，在夜晚天黑时，用力拍掌，灯就亮了;而白天怎样用力拍掌，灯都不能亮，后来老师告诉小明:过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合，那么你认为如图所示的楼道开关，连接正确的是( ) 10、冲洗照片时用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2。
闭合S1时只有红灯亮，再闭合S2时红灯和白灯均发光，并且要求在S1闭合前，即使先闭合S2，白灯也不发光符合上述要求的电路图是( )白红S1S2S2白S1红S2白S1红S1S2白红 A B C D11、 图所示的四个电路图中，各开关都闭合后，仅有一只灯泡发光的是（ ）S1S2SL1L2AS1SS2L1L2BS1SL1L2CSL1L2D12、中考试卷库大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，如图所示电路中符合要求的是（ ）13、如图所示的电路图，闭合开关S1和S2后，下列分析正确的是（ ）A小灯泡亮、电铃响 B小灯泡亮、电铃不响C小灯泡不亮、电铃响 D小灯泡不亮、电铃不响14、如图所示的电路图中，开关S1和S2都闭合后，则（ ）A L1和L2都能发光 B L1能发光，L2不能发光C L1和L2都不能发光 D L1不能发光，L2能发15、如图5所示的电路中，A、B、C、D是四个接线柱，开关S时闭合的：(1)用导线将A、B连接，再将C、D连接，则灯L1、L2是 连接方式；(2)用导线将A、D连接，则L1、L2是 连接方式；(3)如果用导线将B、C连接，则 。
16、如右图，下列说法中正确的是（ ）A. 闭合S、S2、S3，断开S1则L1与L2并联 B．闭合S、S1、S2，断开S3 则L1、L2并联 C．闭合S、S1、S3，断开S2则L1、L2并联 D．闭合S、S2，断开S1、S3，则L1、L2并联 17、节日用的小彩灯，在一个灯泡坏了以后，其他的灯泡都不能正常工作，则这些小彩灯 （ ） A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联 D．无法判定18、在图4所示的电路中，开关闭合后，三个灯泡并联的电路是（ ） 图4BACD 19、2009年全运会的击剑比赛中，当甲方运动员的剑(图中用“Ｓ甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮；当乙方运动员的剑(图中用“Ｓ乙”表示)击中甲方的导电服时，电路导通，甲方指示灯亮下面能反映这种原理的电路是（ ）20、如图，关于开关的控制作用，下列说法不正确的是：（ ）A、当S1、S2都闭合时，灯L2、L3发光 B、只闭合S2，灯L1、L3不发光C、只让灯L3发光，应该只闭合S1 D、当S1、S2都断开时，灯L1、L3发光。
20题图 21题图 22题图21、 如图所示的电路中，要使灯泡L1和L2串联在电路中应只闭合开 关 ，若要使灯泡L1和L2并联在电路中，应同时闭合开关 22、如下右图所示，当S1、S2都闭合时L1、L2、L3是 联；当S1、S2都断开时L1、L2、L3是 联，当S1闭合，S2断开时，L1、L2、L3是 .F浮23、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人请你把图中的各元件符号连接成符合上述设计要求的电路图24、联合国有五个常任理事国，现要表决通过某项议案，每个国家所控制的开关闭合表示同意，断开表示不同意，电路中灯亮即表示议案通过用S1表示中国所控开关，S2、S3、S4、S5表示另外四个国家所控开关请按下列要求设计电路方案一：五个国家都同意才能通过；方案二：五个国家只要有一个国家同意即可通过；方案三：五个国家中首先中国必须同意，同时再有一个国家同意即可通过；方案四：五个国家中只要中国同意即可通过，或者其他四个国家同时同意也可通过。
串联和并联训练二一、填空题1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________ （3） . （4） 4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.5.如上图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________.6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________ 联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________. 二、选择题8.在连接电路的过程中，下列几种做法中，没有必要的是（ ）A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（ ）A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1 和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（ ）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（ ） 12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（ ） A．3根 B．4根 C．5根 D．6根三、作图题1.将下图中的元件连接起来，形成串联电路并标出电流的方向.2.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡） 3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。
当S1，S2闭合时，能亮的灯是______，它们是______联的当S1闭合、S2断开时，能亮的灯是______4、如图3所示的三个电路图，哪是串联电路？。
