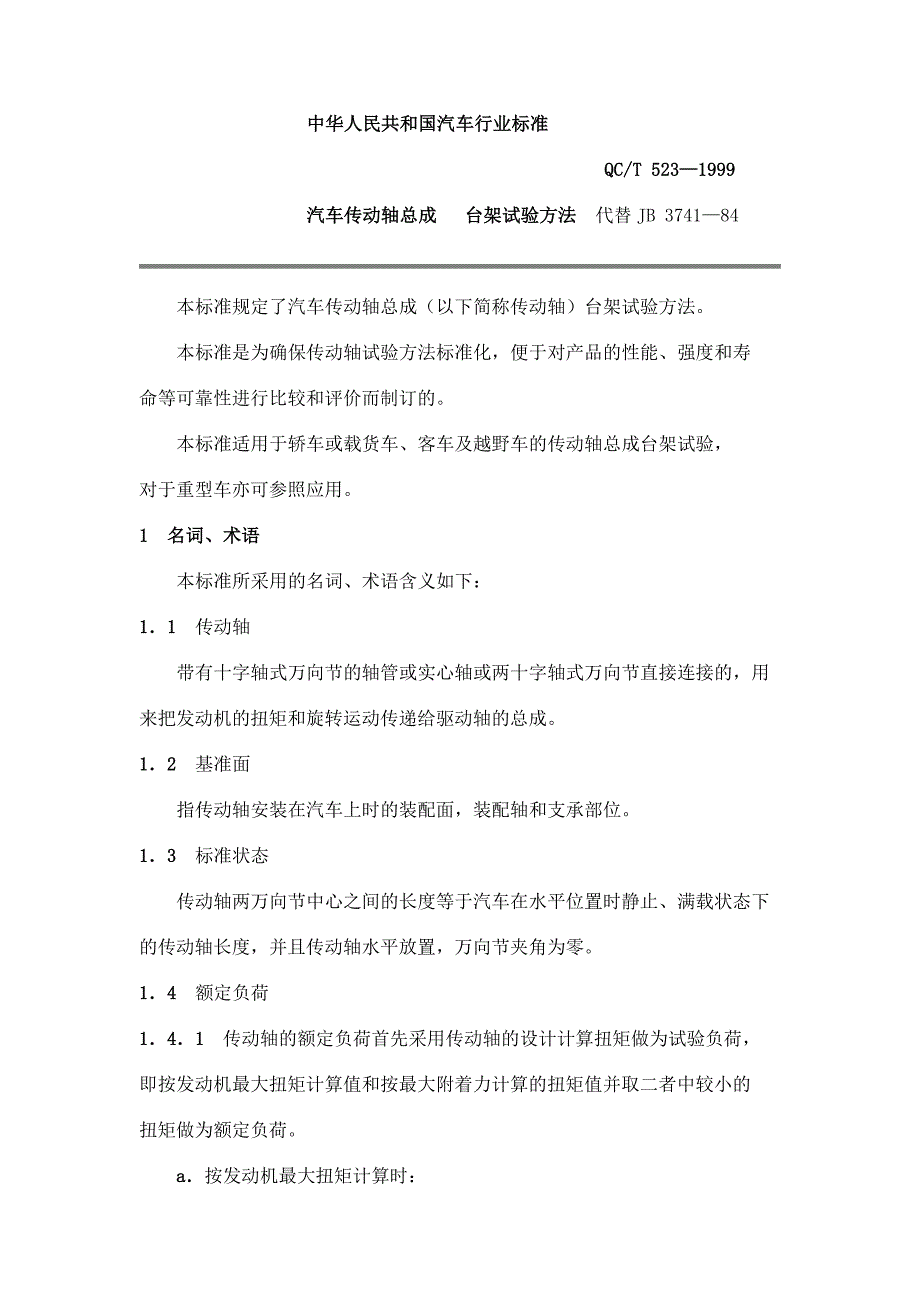

中华人民共和国汽车行业标准中华人民共和国汽车行业标准QC/TQC/T 523523——19991999汽车传动轴总成汽车传动轴总成 台架试验方法台架试验方法 代替 JB 3741—84本标准规定了汽车传动轴总成（以下简称传动轴）台架试验方法本标准是为确保传动轴试验方法标准化，便于对产品的性能、强度和寿命等可靠性进行比较和评价而制订的本标准适用于轿车或载货车、客车及越野车的传动轴总成台架试验，对于重型车亦可参照应用1 1 名词、术语名词、术语本标准所采用的名词、术语含义如下：1 1．．1 1 传动轴带有十字轴式万向节的轴管或实心轴或两十字轴式万向节直接连接的，用来把发动机的扭矩和旋转运动传递给驱动轴的总成1 1．．2 2 基准面指传动轴安装在汽车上时的装配面，装配轴和支承部位1 1．．3 3 标准状态传动轴两万向节中心之间的长度等于汽车在水平位置时静止、满载状态下的传动轴长度，并且传动轴水平放置，万向节夹角为零1 1．．4 4 额定负荷1 1．．4 4．．1 1 传动轴的额定负荷首先采用传动轴的设计计算扭矩做为试验负荷，即按发动机最大扭矩计算值和按最大附着力计算的扭矩值并取二者中较小的扭矩做为额定负荷。
a a．．按发动机最大扭矩计算时：b b．．按最大附着力计算时：1 1．．4 4．．2 2 按传动轴系列化生产的产品，其额定负荷取传动轴静扭转强度试验结果中破坏扭矩值的三分之一1 1．．5 5 最高转速指发动机的额定最高转速除以变速器最小传动比所得值2 2 试验项目试验项目试验项目如下：2 2．．1 1 静态跳动量试验将传动轴安装在试验装置上，用手或其它方法慢速旋转，测量其相对旋转 轴心跳动量2 2．．2 2 剩余不平衡量试验将传动轴安装在试验装置上，按规定的转速旋转，测量其剩余不平衡量2 2．．3 3 临界转速试验将传动轴安装在试验装置上，使它旋转或激振，测量临界转速或共振频率2 2．．4 4 扭转间隙试验将传动轴安装在试验装置上，一端固定，另一端施加规定扭矩，测量其周 向间隙2 2．．5 5 静扭转刚性试验将传动轴安装在试验装置上，测定其静扭转刚度2 2．．6 6 静扭转强度试验将传动轴安装在试验装置上，测量它的静态扭转强度2 2．．7 7 冲击强度试验将传动轴安装在试验装置上，测定其冲击强度2 2．．8 8 扭转疲劳试验将传动轴安装在试验装置上，测定其扭转疲劳寿命。
2 2．．9 9 万向节磨损试验将传动轴安装在试验装置上，使其传动，确定其耐磨损性及耐烧伤性2 2．．1010 滑动花键磨损试验将传动轴安装在试验装置上，使滑动花键滑动，确定其耐磨损性及耐擦伤 性3 3 试验条件试验条件在上述各项试验项目中，应具备的共同试验条件如下：3 3．．1 1 传动轴的质量传动轴必须是依照按规定程序批准的产品图纸制造，经过质量检查合格， 且是未经使用的新总成3 3．．2 2 试验装置及仪表所有试验装置应具有足够的测试精度，各类仪器仪表应在试验前校正到能 表示正常的测试值3 3．．3 3 样品的数量为保证试验数据的可靠性，每项试验的样品不少于３件3 3．．4 4 试验结束后，应附有损坏情况的照片并对损坏样品的材料进行有关的金相化学分析及宏观断口分析4 4 静态跳动量试验静态跳动量试验4 4．．1 1 试验装置试验装置采用如图、所示的静态跳动量试验台4 4．．2 2 试验步骤4 4．．2 2．．1 1 用传动轴的基准面按标准状态安装在试验台上4 4．．2 2．．2 2 用手或其它方法缓慢旋转传动轴，测量其跳动量（偏心量的２倍）4 4．．2 2．．3 3 试验结果记录在附表 1 所示的记录纸上。
5 5 剩余不平衡量试验剩余不平衡量试验5 5．．1 1 试验装置试验装置采用如图２所示的动平衡试验机5 5．．2 2 试验步骤5 5．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上5 5．．2 2．．2 2 动平衡复试应在未注润滑油之前进行5 5．．2 2．．3 3 试验转速原则上取最高转速的二分之一，使传动轴旋转并进行测量5 5．．2 2．．4 4 试验结果记录在如附表２所示的记录纸上6 6 临界转速试验临界转速试验6 6．．1 1 试验装置试验装置采用如图３所示的回转试验台或图４所示的激振试验台6 6．．2 2 试验步骤6 6．．2 2．．1 1 采用回转试验装置时6 6．．2 2．．1 1．．1 1 用传动轴的基准面按标准状态装在试验台上6 6．．2 2．．1 1．．2 2 在理论临界转速的０.５～１.２倍的转速范围内，将传动轴缓慢地加速和减速理论临界转速用下式计算：6 6．．2 2．．1 1．．3 3 这时测量如图所示的传动轴两端支承处的加速度（速度）和传动轴中间部位的变形（应力）6 6．．2 2．．1 1．．4 4 试验结果记录在附表３所示的记录纸上。
附表３图中的ｎ1就是所求的临界转速6 6．．2 2．．2 2 采用激振试验装置时6 6．．2 2．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上6 6．．2 2．．2 2．．2 2 用一定的激振力，使传动轴振动6 6．．2 2．．2 2．．3 3 在理论临界转速的０.５～１.２倍相对应频率的范围进行激振， 并测量振幅（加速度）6 6．．2 2．．2 2．．4 4 试验结果记录在附表４所示的记录纸上附表４图中的ｆ1，就是所求的临界转速相对应的频率7 7 扭转间隙试验扭转间隙试验7 7．．1 1 试验装置试验装置采用如图５所示的扭转间隙试验台7 7．．2 2 试验步骤7 7．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上7 7．．2 2．．2 2 加载装置按 10Ｎ·ｍ在一个方向上加载，此时检测装置测得一数值，然后在反方向按 10Ｎ·ｍ进行加载，检测装置又测得一值，上述检测装置读数 差即为所测扭转间隙值7 7．．2 2．．3 3 试验结果记录在附表５所示的记录纸上8 8 静扭转刚性试验静扭转刚性试验8 8．．1 1 试验装置试验装置采用如图６所示扭转试验机。
8 8．．2 2 试验步骤8 8．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上8 8．．2 2．．2 2 按一定的方向对传动轴施以予加扭矩，予加扭矩加到额定负荷为止， 然后退回到原始状态8 8．．2 2．．3 3 按一定方向施加扭矩进行试验，扭矩加到额定负荷，然后卸载到负荷为零，用检测装置自动记录扭矩及其相应扭角（或逐级加载和卸载并记录扭矩 及其相应的扭角）8 8．．2 2．．4 4 试验结果记录在附表６所示的记录纸上，并计算传动轴静扭转刚度9 9 静扭转强度试验静扭转强度试验9 9．．1 1 试验装置试验装置采用如图６所示的扭转试验机9 9．．2 2 试验步骤9 9．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上9 9．．2 2．．2 2 按一定的方向对传动轴施以予加扭矩，予加扭矩加到额定负荷为止然后退回到原始状态9 9．．2 2．．3 3 按一定方向施加扭矩进行试验，用检测装置自动记录扭矩及其相应的扭角（或逐级加载并记录扭矩及其相应的扭角），直到传动轴最薄弱的零件损 坏为止9 9．．2 2．．4 4 试验结果记录在附表７所示的记录纸上，并绘制扭转曲线图。
1010 冲击强度试验冲击强度试验1010．．1 1 试验装置试验装置采用如图７所示的落锤式冲击试验台1010．．2 2 试验步骤1010．．2 2．1 用传动轴的基准面按标准状态装在试验台上1010．．2 2．．2 2 试件的一端作刚性固定另一端通过轴承支座与长度大于１ｍ的横臂相连1010．．2 2．．3 3 落锤重量按传动轴轴管的规格而定（详见表１）使通过落锤重心的铅直线与水平横臂的中心线相交于I＝１ｍ处，从落锤底平面至横臂上表面高 度h＝０.２５ｍ开始冲击，再逐级增加高度（级差０.２５ｍ）进行冲击，如在h＝１.５ｍ时冲击后仍未损坏，则仍在此高度下反复冲击直至传动轴某薄弱 零件破坏为止1010．．2 2．．4 4 如果轴管和壁厚与表 1 不符时可用下式计算落锤重量1010．．2 2．．5 5 每次冲击前将横臂置于水平位置，冲击后检查试件损坏情况1010．．2 2．．6 6 试验结果记录在附表８所示的记录纸上1111 扭转疲劳试验扭转疲劳试验1111．．1 1 试验装置试验装置采用如图８所示的扭转疲劳试验机1111．．2 2 试验步骤1111．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上。
1111．．2 2．．2 2 试验采用非对称循环，交变扭矩的最大试验扭矩（Ｍmax）取规定的额定负荷，最小试验扭矩（Ｍmin）取额定负荷的 30％，交变扭矩的幅值为1111．．2 2．．3 3 按上述规定施加交变扭矩，进行试验直到传动轴中某个最薄弱零件疲劳损坏为止1111．．2 2．．4 4 试验结果记录在附表９所示的记录纸上1212 万向节磨损试验万向节磨损试验1212．．1 1 试验装置试验装置采用如图９所示的封闭式传动轴试验台或如图 10 所示的开式传动 轴试验台1212．．2 2 试验步骤1212．．2 2．．1 1 用传动轴的基准面按标准状态的长度装在试验台上，传动轴的装置 角度不小于 7°1212．．2 2．．2 2 试验前及试验结束后，按附表 10 的要求测量扭转间隙和十字轴轴颈尺寸1212．．2 2．．3 3 试验转速按公式来计算：1212．．2 2．．4 4 取２０％的额定负荷作为走合负荷，走合４h1212．．2 2．．5 5 走合结束后，对万向节进行润滑，直到润滑油溢出油封外为止1212．．2 2．．6 6 试验时施加额定负荷，试验过程中要求连续运转，其中每隔２ｈ测 量万向节的温度及环境温度并进行记录，当万向节的温度上升到 60±50℃时即终止试验。
1212．．2 2．．7 7 试验结果记录在附表 10 所示的记录纸上1313 滑动花键磨损试验滑动花键磨损试验1313．．1 1 试验装置试验装置采用如图 10 表示的开式传动轴试验台或如图 11 所示的具有滑动 支座封闭式传动轴试验台1313．．2 2 试验步骤1313．．2 2．．1 1 用传动轴的基准面按标准状态装在试验台上1313．．2 2．．2 2 试验前按附表 10 的要求测量花键齿厚原始值，按装配的技术条件规 定的要求装复后加注润滑油直到润滑油从花键空隙处溢出为止1313．．2 2．．3 3 在空软时走合４h，施加 16％的额定负荷进行试验试验时使花键 的伸缩量≥10ｍｍ，花键往复滑动的次数不得低于每分钟 30 次，试验转速不低于500ｒ／ｍｉｎ1313．．2 2．．4 4 每隔 30ｈ折检一次，观察花键表面磨损情况，测量花键齿侧磨损量 并详细记录在附表 11 上，装复后加注润滑油直到润滑油从花键空隙处溢出为止1313．．2 2．．5 5 被试花键的齿数超过半数以上产生擦伤时（粘着磨损）或三齿以上 的磨损量达到 0.50ｍｍ时即可结束试验1313．．2 2．．6 6 试验结果记录在如附表 11 所示的记录纸上。
附加说明附加说明: :本标准参照日本汽车标准化组织 JASO 7208《汽车传动轴总成试验方法》制订的本标准由长春汽车研究所提出并归口本标准由长春汽车研究所、第二汽车制造厂、上海汽车传动轴厂负责起草本标准主要起草人孙志斌、崔万春、林端。
