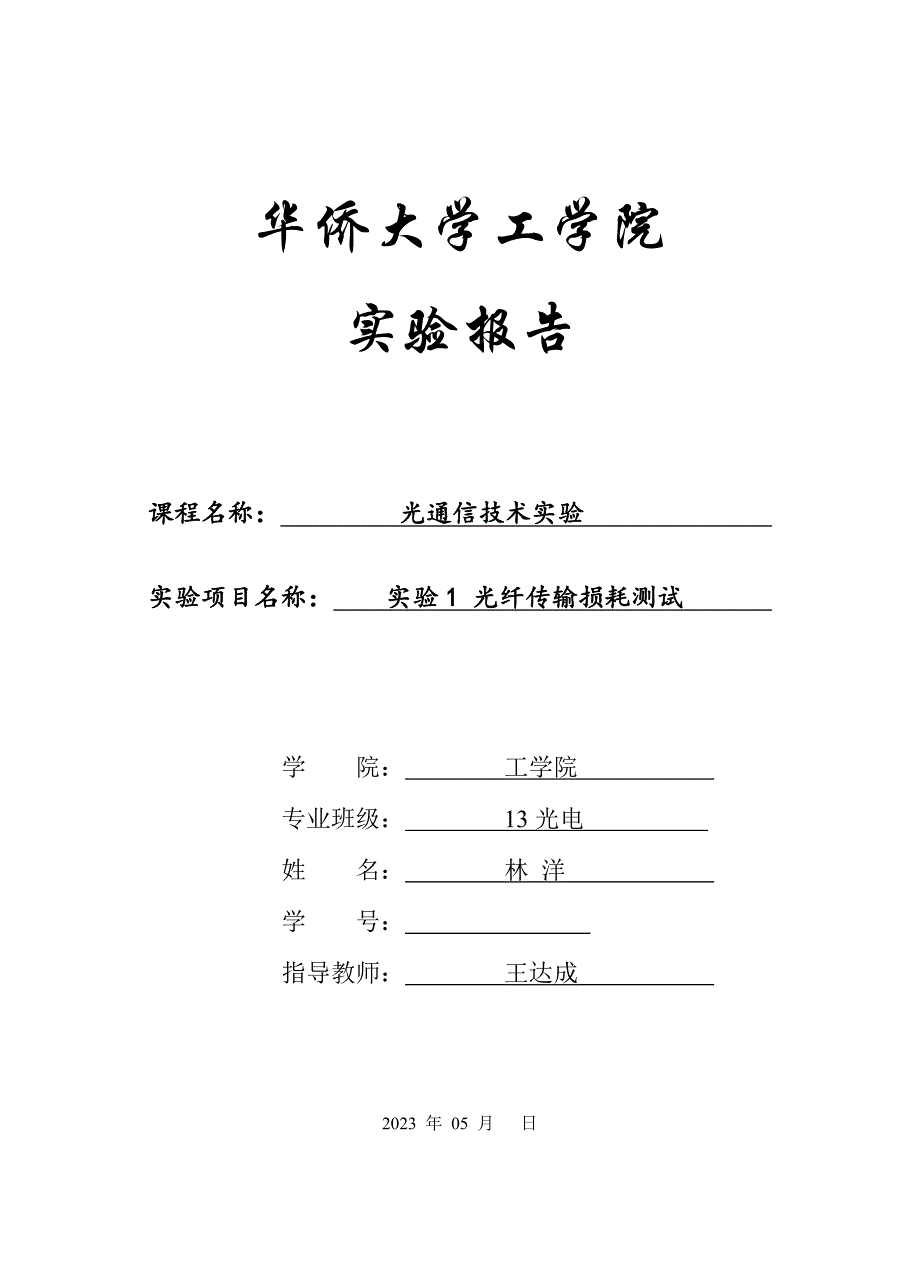

华侨大学工学院实验报告课程名称： 光通信技术实验 实验项目名称： 实验1 光纤传输损耗测试 学 院： 工学院 专业班级： 13光电 姓 名： 林 洋 学 号： 指导教师： 王达成 2023 年 05 月 日预 习 报 告一、 实验目的1）了解光纤损耗的定义2）了解截断法、插入法测量光纤的传输损耗二、 实验仪器 20MHz双踪示波器万用表光功率计机光纤跳线一组光无源器件一套（连接器，光耦合器，光隔离器，波分复用器，光衰减器）三、 实验原理光纤在波长处的衰减系数为，其含义为单位长度光纤引起的光功率衰减，单位是dB/km当长度为时， （公式1.1）ITU-T G.650、G.651规定截断法为基准测量方法，背向散射法（OTDR法）和插入法为替代测量方法。
本实验采用插入法测量光纤的损耗1）截断法：（破坏性测量方法）截断法是一个直接运用衰减系数定义的测量方法在不改变注入条件下，分别测出长光纤的输出功率和剪断后约2m长度短光纤的输出功率，按定义计算出该方法测试精度最高图1.1 截断法定波长衰减测试系统装置（2）插入法插入法原理上类似于截断法，只但是用带活接头的连接软线代替短纤进行参考测量，计算在预先互相连接的注入系统和接受系统之间（参考条件）由于插入被测光纤引起的功率损耗显然，功率、的测量没有截断法直接，并且由于连接的损耗会给测量带来误差，精度比截断法差一些所以该方法不合用于光纤光缆制造长度衰减的测量但由于它具有非破坏性不需剪断和操作简便的优点，用该方法做成的便携式仪表，非常合用于中继段长总衰减的测量图1.2示出了两种参考条件下的测试原理框图a）（b）图1.2 典型的插入损耗法测试装置图1.2（a）情况下，一方面将注入系统的光纤与接受系统的光纤相连，测出功率然后将待测光纤连到注入系统和接受系统之间，测出功率，则被测光纤段的总衰减A可由下式给出 （公式1.2）式中、、分别是在参考条件、实验条件下光纤输入端、输出端连接器的标称平均损耗值（dB）。
图1.2（b）情况下，一方面将参考系统连在注入系统和接受系统之间，测出功率，然后如图（a）同样，测出功率，则被测光纤段的总衰减可由下式给出 （公式1.3）情形（a）中，由于连接器的质量也许会影响测试精度；情形（b）中，采用了光学系统进行精密耦合，代替了连接器的耦合，可以得到精确的测量结果，当只需要知道光纤的实际衰减时，它比较合适当被测光纤段带有连接器并且需要和其它元件串在一起时，情形（a）的测试结果更故意义实验平台中我们采用了插入法测量光纤的损耗，实验框图如1.3所示： （a）（b）图1.3 插入损耗测试框图（3）光时域反射计（OTDR）测试背向散射法是通过光纤中后向散射光信号来提取光纤衰减及其他信息的，诸如光纤光缆的光学连续性、物理缺陷、接头损耗和光纤长度等它是一种间接地测量均匀样品衰减的方法下面分析背向散射法的测量原理将光功率为，脉冲宽度为的窄带光脉冲注入光纤，由于衰减，在传输距离之后，光功率为 （公式1.4）式中，是衰减系数由于瑞利散射的作用，在处的光功率总有一部分背向散射回光纤输入端。
处的背向散射光功率为 （公式1.5）式中，是在处光纤的瑞利背向散射系数，定义为 （公式1.6）式中，是瑞利散射系数；是光在光纤中的群速度；代表背向散射功率与瑞利散射总功率之比，它与光纤结构参数（芯径、相对折射率差）有关设处的背向散射光功率为 （公式1.7）由公式（1.7）和式（1.5），可得之间的平均衰减系数为 （公式1.8）假如光纤轴向不均匀，不是常数，则公式（1.8）表达的衰减系数包含了一项与结构参数有关的待定项，这样，直接从背向散射曲线上求得的并不能代表实际的衰减系数，这也就是该方法的缺陷所在假定光纤的结构参数沿轴向均匀时，，则间的平均衰减系数为 （公式1.9）这时就可以从背向散射曲线求得实际的平均衰减系数了图1.4是一个典型的背向散射法测试系统框图这里不再介绍各部分的作用和规定运用背向散射原理制成的仪表称为光时域反射计，简称OTDR 图1.5示出了在对数坐标上的一条典型OTDR曲线，曲线上A-B间的衰减是 （公式1.10）式中，、是以对数刻度的背向散射功率电平，平均衰减系数为 （公式1.11）式中，是待测光纤的长度。
若光纤轴向不均匀时，取从两端测量的平均值作为平均衰减系数，从而消除了公式（1.8）中的待定项背向散射法虽属替代方法，可是它被广泛的用在光纤光缆的研制、生产以及光通信工程的施工维护中图1.4 背向散射法测试曲线图1.5 典型OTDR曲线四、实验内容及环节本实验采用插入法测试光纤的传输损耗系数，假如配置了光时域反射仪OTDR，则可采用背向散射法1） 如图1.3(a)所示，选择光发模块A，通过开关KP102选择数字光源驱动电路，KP101选择“数字”实验平台加电并复位系统后（复位用来使系统从最初状态开始运营，复位键按下后，液晶屏上将出现提醒：“欢迎你”，“请选择”等字样，之后便可输入操作者的选择），从键盘输入方波，此时用光功率计测试S点（即光发送机的FC连接头）的输出功率P1，此值定为光纤的入射功率2） 按图1.3(b)连接好待测光纤，将S点输出的光信号输入扰模器，通过待测光纤后，测出光功率P2，光纤的总损耗A=P2-P1 (dBm)，然后就可粗略的估算出每公里光纤的损耗值3）调节RP103，改变光发送模块A数字信号的发送功率，反复环节1）和2）4次，计算每公里光纤的损耗值注：此实验的开设必须具有扰模器和2公里以上的光纤（需此外配置）实 验 报 告五、 实验原始数据功率大小实验次数12345指导老师署名： 时 间： 六、 数据解决 实 验 报 告七、 实验结论及分析讨论预习报告成绩实验报告成绩实验操作成绩总成绩。
