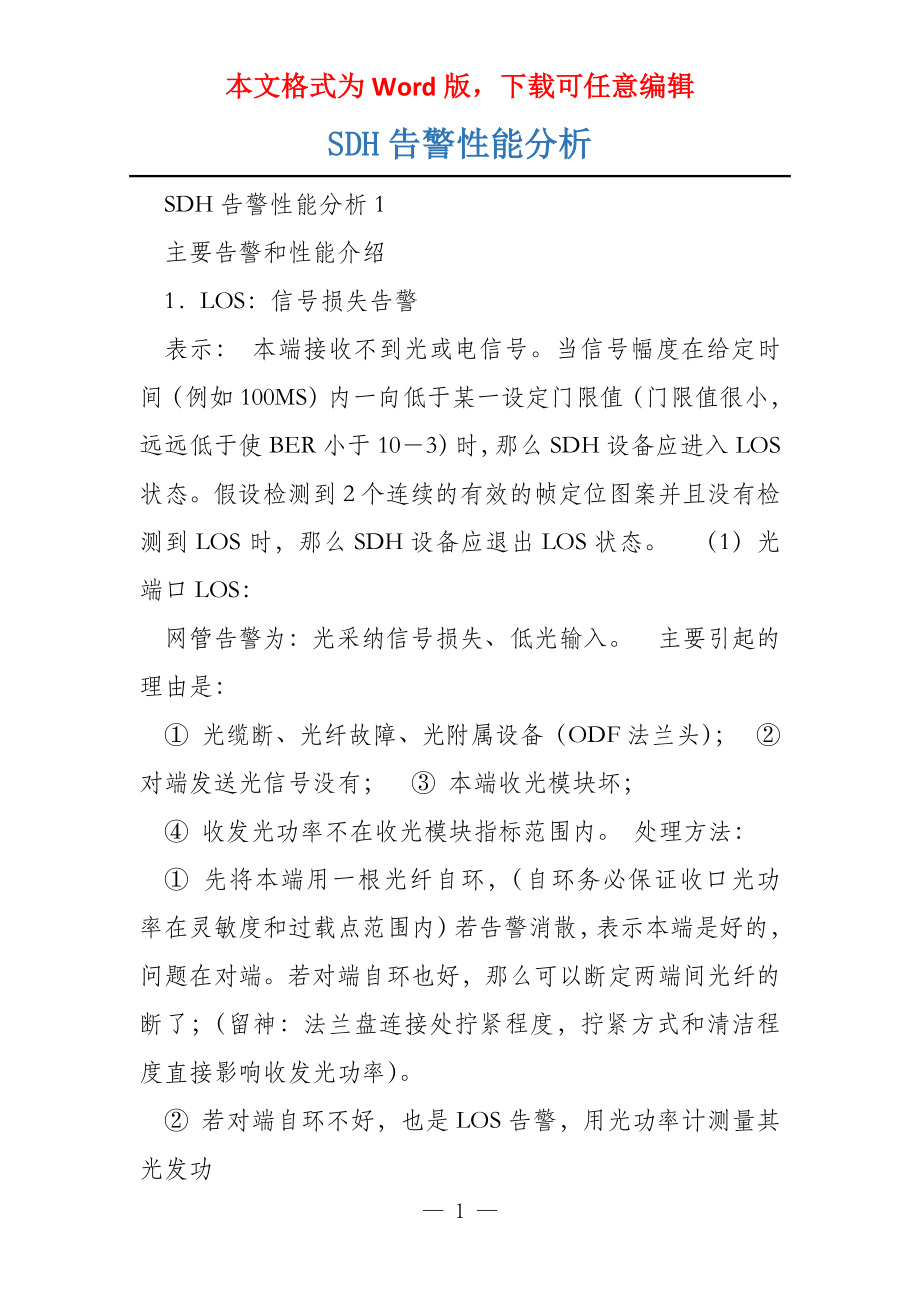

本文格式为Word版，下载可任意编辑SDH告警性能分析 SDH告警性能分析1 主要告警和性能介绍 1．LOS：信号损失告警 表示： 本端接收不到光或电信号当信号幅度在给定时间（例如100MS）内一向低于某一设定门限值（门限值很小，远远低于使BER小于10－3）时，那么SDH设备应进入LOS状态假设检测到2个连续的有效的帧定位图案并且没有检测到LOS时，那么SDH设备应退出LOS状态 （1）光端口LOS： 网管告警为：光采纳信号损失、低光输入 主要引起的理由是： ① 光缆断、光纤故障、光附属设备（ODF法兰头）； ② 对端发送光信号没有； ③ 本端收光模块坏； ④ 收发光功率不在收光模块指标范围内 处理方法： ① 先将本端用一根光纤自环，（自环务必保证收口光功率在灵敏度和过载点范围内）若告警消散，表示本端是好的，问题在对端若对端自环也好，那么可以断定两端间光纤的断了；（留神：法兰盘连接处拧紧程度，拧紧方式和清洁程度直接影响收发光功率） ② 若对端自环不好，也是LOS告警，用光功率计测量其光发功 率，若光功率过小（-50dB或更低）那么可断定光发坏了； ③ 若光功率正常，那么是由于没有时钟引起的，换掉时钟板，告警消散； ④ 若本端自环还是LOS告警，那么是由于光收模块坏了，更换后告警消散。
（2）电口LOS： 网管告警为：2M终端（接收）信号损失 检测PDH一侧是否有信号由接口送入SDH设备，支路板没有接收到输入信号，即检测到2M接口盒上传来的信号电平在一段时间内没有变化 LOS只与本网元有关，一般是以下理由： 接口电缆接错或接口盒接触不良所造成的特殊处境下，假设2M支路板展现硬件故障也会造成上述两种告警的展现 2．OOF（帧失步）、LOF帧损失、LOM复帧损失 A1、A2有固定的值，也就是有固定的比特图案A1：11110110（f6H），A2：00101000（28H）收端检测信号流中的各个字节,当察觉连续展现N个f 6H，又紧跟着展现了N个26H字节时（在STM-1帧中A1和A2字节各有3个），就断定现在开头收到一个STM-N帧，收端通过定位每个STM-N帧的起点，来区分不同的STM-N帧，以达成分开不同帧的目的，当N=1时，区分的是STM-1帧 当连续5帧以上（625us）收不到正确的A1、A2字节，即连续5 帧以上无法判别帧头（区分出不同的帧），那么收端进入帧失步状态，产生帧失步告警——OOF；若OOF持续了3ms那么进入帧损失状态——设备产生帧损失告警LOF，SDH设备向下插AIS信号，整个业务中断。
在LOF状态下若收端连续1ms以上又处于定帧状态，那么设备回到正常状态 网管告警为：光板上有OOF，LOF告警 主要引起的理由是： ① 光缆断或光缆故障； ② 时钟； ③ 发端光模块； ④ 收端光模块； ⑤ 交错板； ⑥ 背板（2.5G） 处理方法： 同光口LOS处理 3．LOP指针损失 当导致指针值无法确知的条件连续展现规定的次数时，SDH设备应进入LOP状态SONET标准明确规定[4]，当连续8帧汉有找到有效指针，或者检测到8个连续NDF时设备应进入LOP状态而当连续3帧检测到具有正常NDF的有效指针或级联指示时，设备应退出LOP状态 一般伴随LOF、OOF产生，指针包括AU PTR以及TU PTR 网管告警为：指针损失被检测到 主要引起的理由是： ① 光缆断或光缆故障； ② 时钟板； ③ 交错板； ④ 光板； ⑤ 背板（2.5G） 处理方法： 4．AIS告警指示信号：包括MS-AIS、AU-AIS、TU-AIS （1）MS-AIS： 复用段告警信号（MS-AIS）：利用K2（b6-b8）开销字节。
复用段告警信号指包含有效RSOH并且信号的其余片面为全“1”时的STM-N信号 复用段远端缺陷指示（MS-RDI）字节：K2（b6-b8） 这是一个对告的信息，由收端（信宿）回送给发端（信源），表示收信端检测到来话故障或正收到复用段告警指示信号也就是说当收端收信劣化，这时回送给发端MS-RDI告警信号，以使发端知道收端的状态若收到的K2的b6-b8为110码,那么此信号为对端对告的MS-RDI告警信号；若收到的K2的b6-b8为111，那么此信号为本端收到MS-AIS信号，此时要向对端发MS-RDI信号，即在发往对端的信号帧STM-N的K2的b6-b8放入110比特图案MS-AIS一般是伴随着远端LOS/LOF展现而展现的，或者从网管上插入该告警 MS-AIS举例：见图11 ◆A端得到MS-AIS，写入K2 MS-RDI，回送至B端 ◆B端得到MS-RDI， A站同时向G1写入B5-B7——> HP-RDI， 同时向V5写入B5-B8——> LP-RDI，后面详述 图11 MS-AIS举例 主要引起的理由是： ①光缆断或光缆故障； ②光板。
3、交错板 处理方法： ①若本端自环也有该告警MS-AIS，那么更换光板 ②本端自环是好的，对端又没有LOS告警，那么可能是网管上插入了AIS告警，从网管上将插入AIS操作取消，若此处理不消释告警，那么更换远端光板 3、换交错板 （2）AU-AIS： AU-AIS、AU-LOP：高阶通道告警指示信号，AU管理单元指针损失 主要引起的理由是： — 5 —。
