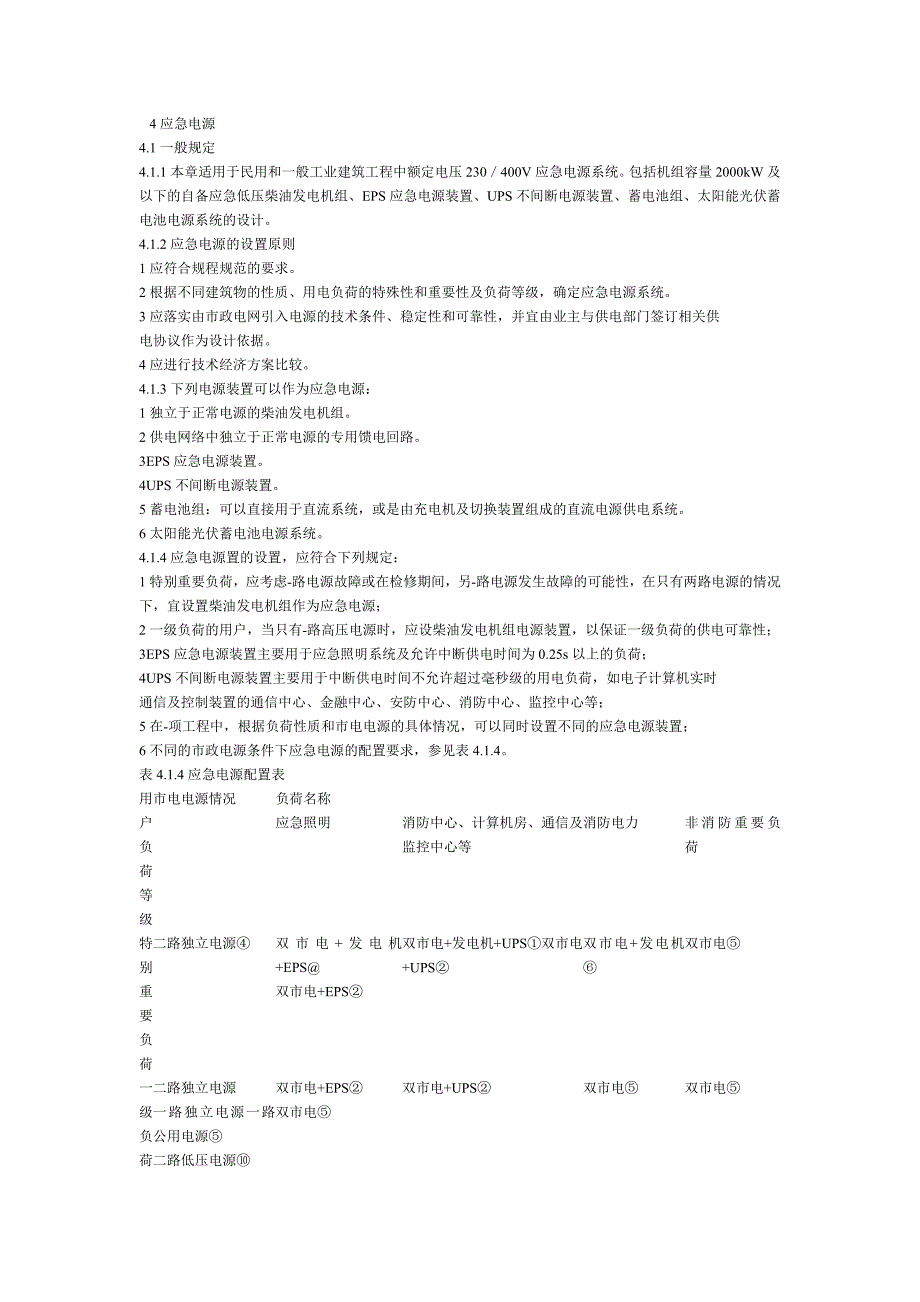

4应急电源4.1一般规定4.1.1本章适用于民用和一般工业建筑工程中额定电压230／400V应急电源系统包括机组容量2000kW及以下的自备应急低压柴油发电机组、EPS应急电源装置、UPS不间断电源装置、蓄电池组、太阳能光伏蓄电池电源系统的设计4.1.2应急电源的设置原则1应符合规程规范的要求2根据不同建筑物的性质、用电负荷的特殊性和重要性及负荷等级，确定应急电源系统3应落实由市政电网引入电源的技术条件、稳定性和可靠性，并宜由业主与供电部门签订相关供电协议作为设计依据4应进行技术经济方案比较4.1.3下列电源装置可以作为应急电源：1独立于正常电源的柴油发电机组2供电网络中独立于正常电源的专用馈电回路3EPS应急电源装置4UPS不间断电源装置5蓄电池组：可以直接用于直流系统，或是由充电机及切换装置组成的直流电源供电系统6太阳能光伏蓄电池电源系统4.1.4应急电源置的设置，应符合下列规定：1特别重要负荷，应考虑-路电源故障或在检修期间，另-路电源发生故障的可能性，在只有两路电源的情况下，宜设置柴油发电机组作为应急电源；2一级负荷的用户，当只有-路高压电源时，应设柴油发电机组电源装置，以保证一级负荷的供电可靠性；3EPS应急电源装置主要用于应急照明系统及允许中断供电时间为0.25s以上的负荷；4UPS不间断电源装置主要用于中断供电时间不允许超过毫秒级的用电负荷，如电子计算机实时通信及控制装置的通信中心、金融中心、安防中心、消防中心、监控中心等；5在-项工程中，根据负荷性质和市电电源的具体情况，可以同时设置不同的应急电源装置；6不同的市政电源条件下应急电源的配置要求，参见表4.1.4。
表4.1.4应急电源配置表 用户负荷等级市电电源情况负荷名称应急照明消防中心、计算机房、通信及监控中心等消防电力非消防重要负荷特别重要负荷二路独立电源④双市电+发电机+EPS@双市电+EPS②双市电+发电机+UPS①双市电+UPS②双市电+发电机⑥双市电⑤一级负荷二路独立电源双市电+EPS②双市电⑤双市电+UPS②双市电⑤双市电⑤一路独立电源一路公用电源⑤二路低压电源⑩-路独立电源市电+发电机+EPS③市电+EPS④市电+发电机+uPs③市电+UPS④双回路+发电机⑦双回路+发电机⑦二级负荷-路独立电源-路公用电源市电+EPS④双市电⑤双市电+UPS②市电+UPS④双市电⑤双市电⑤二路公用电源双回路市电⑧二回路电源⑥二路低压电源一路独立电源市电+EPS@市电+UPS双回路市电⑧双回路市电⑧注：1应急电源的配置采用集中式EPS配置方案，具体工程中可以采用按防火分区、按楼号、按楼层配置或采用灯具内自带电源装置2应急照明包括备用照明、疏散照明及安全照明，其允许断电时间，安全照明不大于0.25s，疏散照明及备用照明不大于5s，其中金融商业场所的备用照明不大于1.5s，宜采用EPS作为应急电源装置。
3消防中心、计算机房、通信及监控中心等，是以计算机为主要的监控手段，进行实时性监控，要求应急电睡源运行，需要配置UPS不间断电源装置或工艺设备自带不间断电源装置4⑧～⑩及①～⑧注释见附录4.6.14.1.5应急供电线路的选择应符合下列要求：1应满足火灾或因其它故障导致正常电源停电时的连续供电要求，其线路应选用铜芯导线或电缆，额定电压不低于500V；2凡建筑物内火灾自动报警系统保护对象分级为特级，消防供电负荷等级为一级的消防设备供电线及支线，应采用矿物绝缘电缆，当线路和敷设保护措施符合防火要求时，可采用有机绝缘耐火型电缆；3凡建筑物内火灾自动报警系统保护对象分级为一级，消防供电负荷等级为一级的消防设备供电线及支线，宜采用矿物绝缘电缆，当线路的敷设保护措施符合防火要求时，可采用有机绝缘耐火型电缆；4凡建筑物内火灾自动报警系统保护对象分级为二级、消防供电负荷等级为二级的消防设备供电线及支线，应采用有机绝缘耐火型电线、电缆；5消防设备的供电线路，应满足火灾时的正常供电，其导线截面的选择可适当放宽4.1.6应急配电设备的选择应符合下列要求：1火灾时使用的配电箱、互投箱应为防火型，箱面应加注“消防”标志；2断路器的额定电流不应小于电动机额定电流的115％，并应设置短路保护，不应设置过负荷保护和剩余电流保护，必要时只动作于信号；3消防用电设备应采用专用回路供电，并应在末级配电箱处设置双电源自动切换装置；4置于地下室的发电机组，其控制及配电设备宜选用防潮型产品：5设置在储油间的电气设备，应按H-1级火灾危险场所选型。
4.2柴油发电机组4.2.1民用和一般工业建筑工程符合下列情况之一时，宜设置自备应急柴油发电机组：1为保证一级负荷中特别重要的负荷用电时；2用电负荷为一级负荷，但从市电取得第二电源有困难或技术经济不合理时；3大、中型商业大厦及建筑高度超过100m的公用建筑，当市电中断，将会危及人的生命安全鼓造成重大财产和经济损失时4.2.2柴油发电机组的容量选择1在方案及初步设计阶段，柴油发电机组的容量可以按全工程总变压器容量的10％～20％进行估算2施工图设计阶段应根据一级负荷、消防负荷及重要的二级负荷进行计算，并应满足功率最大一台电动机的启动条件3按其供电范围内的总设备容量计算柴油发电机容量，计算公式如下：Pe=KKxPn／η (4.2.2—1)式中Pe——发电机组的额定功率(kW)：K——可靠系数(取1.1～1.2)；Kx——需要系数(见第2章负荷计算之2.6.2条)；Pn——总设备容量(kW)；η——并联机组不均匀系数，一般取0.9，单台时取1.04按最大一台电动机启动条件校验发电机的容量，即：Pe≥KP1+P (4.2.2—2)式中Pe——柴油发电机额定功率(kW)；K——发电机组供电负荷中最大一台电动机的最小启动倍数(见表4.2.2)：P1——最大一台电动机额定功率(kW)；P——在最大一台电动机启动之前，发电机已带的负荷(kW)。
5当柴油发电机组除为消防、安防等负荷供电，同时还为其它非消防重要负荷(如：宴会厅、大型商业营业厅、高级客房、计算机房等照明及部分客梯等)供电时，在火灾发生时，应自动切除非消防重要负荷发电机的容量应按消防负荷及非消防重要负荷之间的较大者确定发电机的容量6有电梯和消防水泵负荷时，在全电压直接启动最大一台异步电动机情况下，发电机母线电压应不低于额定电压的80％，当无电梯负荷时，发电机母线电压应不低于额定电压的75％电动机的最小启动倍数见表4.2.2表4.2.2发电机组供电负荷中最大一台甫动初的最小启动倍数 电动机启动方式全压启动Y-△启动自耦变压器启动0.65U0.8 U母线允许电压降20％5.51.92.43.615％72.33.04.510％7.82.63.35.07发电机的使用容量应考虑海拔高度及温湿度等环境的影响4.2.3机组选型应满足下列要求：1宜尽量选择机组外形尺寸小、结构紧凑、重量轻、且耗油和辅助设备少的产品，以减少机房的面积和高度2启动装置应保证在市电中断后15s内自启动供电，并具有三次自启动功能，其总计时间不大于30s自启动方式为电气启动(启动电源为直流电压24V)3冷却方式的选择应根据建筑物特点、对应急电源的运行要求、建筑物所处的环境及配置条件，选择下列冷却方式之一的机组：1)闭式水循环风冷的整体机组。
当其没有足够的进、排风通道的条件时，可将排风机、散热管与主体分开，单独放在室外，用水管将室外的散热管与室内地下层的柴油机组相连接；2)闭式水循环水冷机组4发电机宜选用无刷型自动励磁方式，并选择耗油量少、效率高的产品5宜选用单台机组，且额定容量不宜超过2000kVA当需多台机组为同-系统并联供电时，发电机组总台数不宜超过4台，此时单台机组的额定容量不宜超过1000kVA；当受并列条件限制时，可分区设置6选用多台机组时，应选择型号、规格和特性相同的机组和配套设备7为同一系统供电的发电机组在两台以上时，应考虑机组并列(并机)运行，但不考虑与当地电力系统的并联运行其并机的基本条件是：待并机组与系统的相序、电压波形一致(电压波形畸变率不大于10％且都是正弦波)机组的并机方式，可采用手动准同期法；当两台自启动机组并机时，应采用自动同期法，在机组间同期后再向负荷供电4.2.4发电机房的位置选择1发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下-层或地下二层2当设置在地下室时，宜至少-面靠外墙的非主入口及背风侧，以便于设备的进出、通风及排烟等3应便于设备运输、吊装和检修4应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员进出。
5不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行4.2.5发电机房设备布置应符合下列规定：1应符合机组运行工艺要求，力求紧凑、保证安全及便于维护；并应符合下列要求：1)机组宜横向布置，管线较短，方便管理操作，当受建筑物限制时，也可纵向布置；2)单机容量大于500kW的多台机组宜设控制室；3)机房与控制室、配电室贴邻布置时，发电机出线端及电缆沟宣布置在靠近控制室及配电室侧；4)机组之间、机组外廓至墙的距离应满足搬运设备、就地操作、维护检修或布置辅助设备的需要，机房内机组布置参见图4.2.5、有关尺寸不应小于表4.2.5中数值：表4.2.5机组之间及其外廓与墙壁间的最小净距(m) 容量(kw)64以下75～150200～400500～15001600～2000机组操作面a1.51.51.51.5，～2.02.0～2.5机组背面b1.51.51.51.82.0柴油机端C0.70.71.01.0～1.51.5机组间距d1.51.51.51.5～2.02.5发电机端e1.51.51.51.82.0～2.5机房净高h2.53.03.04.0～5.05.0～7.0注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑。
图4.2.5机组布置图2辅助设备宜布置在柴油机侧或靠机房侧墙，蓄电池组宜靠近其所属柴油机；3当控制屏、配电屏布置在发电机室时，应布置在发电机端或发电机出线侧，其操作通道不小于下列数值：1)屏前距发电机端不小于2m；2)屏前距发电机侧不小于1.5m4.2.6发电机组的排烟系统设计，应符合下列规定：1应满足环保部门的要求，排烟管道应引至屋顶室外高空处排放，或经过消烟除尘处理后再行排放，以免污染环境2每台柴油机的排烟管应单独引出室外，宜架空敷设，也可敷设在井道中排烟管弯头不宜过多，并能自由位移为防止凝结水回流，水平敷设的排烟管道宜设有0.3％～0.5％的坡度坡向室外，并在管道最低点装排污阀3机房内的排烟管道采用架空敷设时，室内部分应敷设隔热保护层，且距地面2m以下部分隔热层厚度不应小于60mm当排烟管架空敷设在燃油管下方或沿地沟敷设需穿越燃油管时，还应考虑安全措施4排烟管较长时，应采用自然补偿段、加大排烟管直径，排烟阻力。
