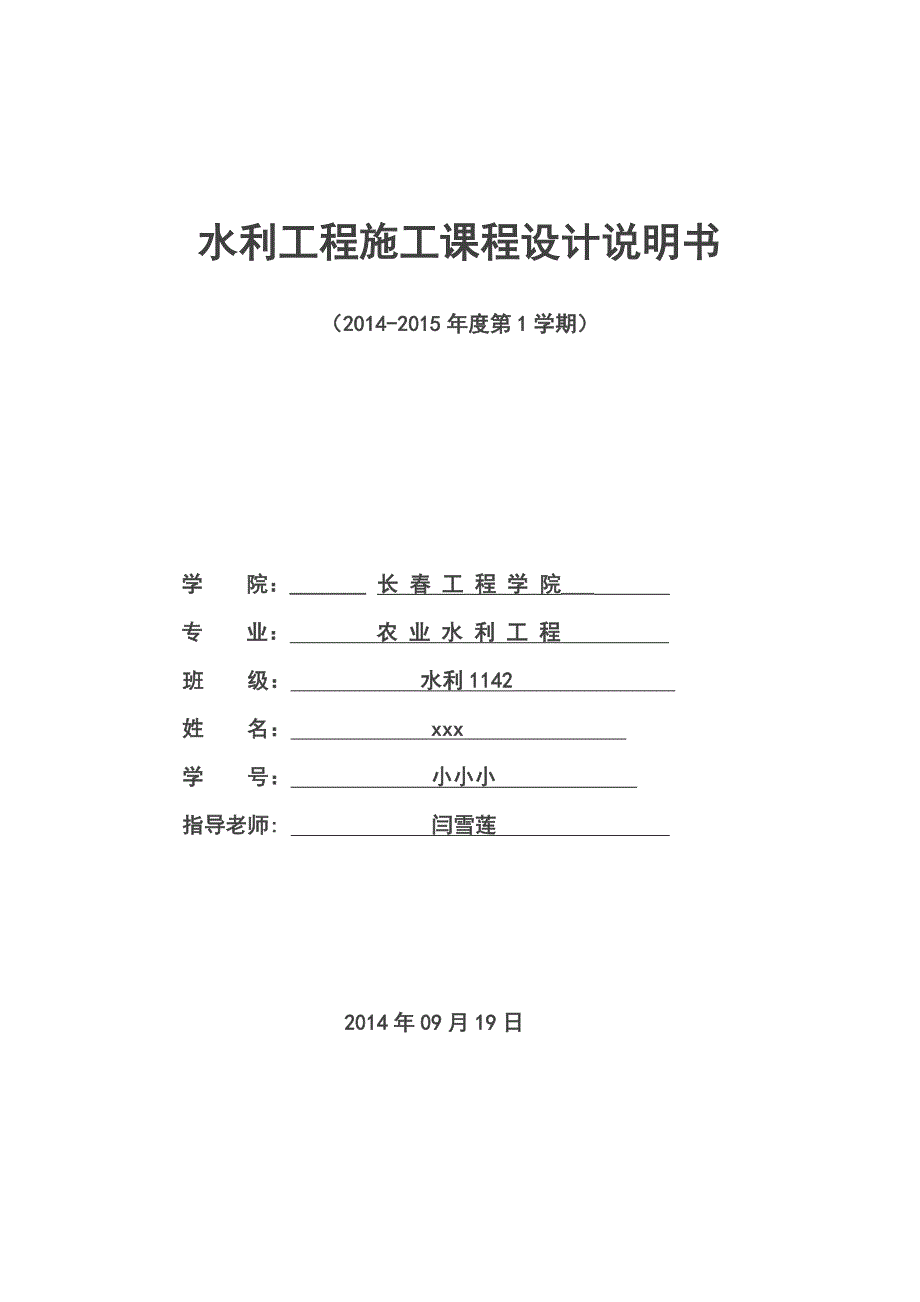

水利工程施工课程设计说明书（2014-2015年度第1学期） 学 院：_______ 长 春 工 程 学 院___ 专 业： 农 业 水 利 工 程 班 级： 水利1142 姓 名： xxx 学 号： 小小小 指导老师: 闫雪莲 2014年09月19日第一部分（一）工程条件鸽子洞水电站是以发电为主，结合防洪、工业及生活供水，兼顾灌溉等综合利用的小（1）型水利枢纽工程，枢纽建筑物包括蓄水池和电站蓄水池拦河坝为浆砌石重力坝，坝顶长315.0m，最大坝高43.5m，总库容910万m3电站布置在蓄水池拦河坝下游河床右侧，装机容量520kW，装有2台单机容量分别为200kW和320kW的机组，水电站年平均发电量65.59万kW.h，通过电站尾水每年可向下游提供270万m3水量。
主要工程量：坝基砂卵石等土石方开挖7.17万m3，石方明挖5.47万m3 ，洞挖石方0.04万m3，土石方回填6.09万m3，混凝土浇筑3.17万m3，平硐衬砌混凝土145m3，钢筋及钢材制安300t，C10混凝土砌块石11.94万m3，M10砂浆砌条石2.93万m3，砂浆砌块石385m3，坝基固结灌浆4598m，坝基帷幕灌浆4374m金属结构设备安装各类型闸门7扇，启闭机7台，电站装设型号为HL160-WJ-50、HLA153-WJ-50的混流式机组各1台 工程所在地对外交通条件较好，现有101国道从其下游通过，从坝址现有砂石路3.5km在三道河子村附近与其相接坝址下游地势较开阔，有可供施工时使用的生产及生活设施的场地工程所用块石可由蓄水池上游的王土坊村块石场开采，储量丰富，完全可满足本工程之需，运距2.5km左右；混凝土粗骨料由王丈子村的人工料场供应，运距20km左右，砂子可由水库下游二道河子村附近河道的滩地开采筛分，运距10km左右施工用电由城西变电站提供，可从该变电站511线路“T”接10kV高压线路，“T”接地点在王土坊乡三道河子村附近，距工地3.5km 工期要求根据建设单位意见及工程实际情况，初步拟定工程施工期为三年。
二）水文、气象条件设计资料1、水文气象条件鸽子洞水电站坝址区处于温湿带和寒温带过渡地带，属大陆性燕山山地气候，四季分明，春季干旱少雨，天气多变；夏季高温多雨，多雷雨天气；秋季天高气爽，昼暖夜凉；冬季干燥少雪，天气寒冷据统计，年平均气温8.0℃，最高38℃，最低-23℃，全年无霜期110～170d，多年平均降雨量为560mm，降雨量年内分配极不均匀，年降雨量的70～80％集中在6～9月份受降水不均影响，坝址处洪、枯流量相差悬殊（汛期为7、8两月，枯水期为9月1日至次年6月30日）表1坝址处天然河道洪峰流量表重现期 时段20年10年5年汛 期607455293枯水期1～3月份0.980.750.524～6月份92.964.123.99月份42.928.916.510～12月份3.732.711.769～5月份101.358.125.0表2拦河坝址下游100m处水位流量关系表水位（m）492493494495496497498499500流量（m3/s）14.868.928253212332227343447586311表3鸽子洞水电站水位～面积～容积关系曲线水位（m）面积（万m2）容积（万m3）水位（m）面积（万m2）容积（万m3）4950051433.82224960.60.351535.82574971.41.351638.22944982.23.151740.63344993.25.851842.63755003.89.351944.64195014.613.552046.44645025.418.552148.45125036.224.352250.85615047.331.152352.46135058.438.952454.26665069.848525567215071258.952657.87785081471.952759.88375091887.952861.289851022108529639605112613253064.410235122915953166108951331.619053267.611552、工程地质条件（1）鸽子洞水电站坝址区河谷两岸不对称，左岸较陡，基岩裸露，右侧有一、二级阶地存在，以缓坡形式分布于右岸。
河床宽60m，覆盖层为砂卵石，一、二级阶地表层为砂壤土或含碎石壤土2）河床覆盖层为砂卵石，厚6.3～7.9m，一、二级阶地表层为壤土，厚2～5m，下部为砂卵石层,厚5～7m河床底部及左岸为中、粗花岗岩，岩石坚硬完整，全、强风化厚度0.5～3m右坝肩表层为坡残积（dl+elQ2）的含碎石壤土，厚2～4m左右；其下为粗粒花岗岩，全强风化厚度约7.6m，主要分布在右坝肩部位；强风化厚度约2～3.8m，主要分布在坝址区及右坝肩3）现坝址区地面高程494.9～493.4m,坝基的开挖基槽内，人工浆砌石厚度1.7～2.7m，层底高程492.04～491.33m，为弱风化花岗岩，较新鲜完整其下部混凝土垫层厚度0.8～2.0m，层底高程490.84～488.0m混凝土呈浅灰色，局部可见蜂窝，骨料成分为花岗岩，一般粒径1～4cm混凝土垫层下为花岗岩，风化程度以弱风化为主，靠近右侧坝肩局部表层存在强风化岩，厚度约2.7m钻孔揭露弱风化岩层厚度15.8～31.8m，未揭穿4）库区有区域性的平顶山断层通过，最近处距右坝肩270m，断层长度7km，走向NE25°，倾向NW，倾角75°，断层胶结比较好，现阶段坝址区测绘及钻孔揭露岩体未发现受其影响现象。
左、右坝肩岩体节理发育情况如下：左坝肩：基槽已开挖至弱风化花岗岩，表层可见风化裂隙，发育多组节理，节理面可见黄褐色锈染，节理面多呈闭合，局部张开，宽度1cm左右节理统计见表3-1右坝肩：表层强风化花岗岩厚度较薄，节理发育，局部张开，宽度0.5～1cm，节理面见黄褐色锈染，主要发育3组节理，节理统计见表表 4 左坝肩节理统计表走向倾向倾角描述条数NW305°SW45°闭合，节理间距10～23cm13NE23°SE85°闭合，节理间距20～30cm7近EWN80°节理间距15cm左右14表5 右坝肩节理统计表走向倾向倾角描 述条数近EWS72°节理闭合，表面张开，宽度0.5～1cm,节理间距20cm左右，节理面可见黄褐色锈染5近EWN65°节理间距15～20cm4NE76°NW30°节理间距15cm左右14（5）1976年钻孔基岩压水试验成果表明，单位吸水量ω值为0.035L／mim·m·m，属于微透水本次勘察地下水位埋深0.13～1.6m，高程492.64～494.37m压、注水试验结果说明虽然局部岩体节理较发育，但闭合性较好，连通性差3、天然建筑材料鸽子洞水电站蓄水池高山环绕皆为花岗岩，由于节理方向的影响，花岗岩大体呈方状，是很好的筑坝材料。
70年代水库施工时，在蓄水池上游王土坊村设了7个采石场，目前平泉县所需石料皆由上述采石场供应，经调查，石料储量丰富，可满足本工程之需，石料运距约2.5km鸽子洞水电站蓄水池拦河坝坝址附近河滩较窄且河道纵坡较陡，河床覆盖层以砂卵石为主，并含有大卵石及漂石，中细骨料较少在拦河坝坝下游20km左右有王丈子人工碎石料场，石子为石灰岩，其品质和储量满足要求，可作为工程的粗骨料场；在拦河坝坝下游10km有二道河子砂场，可作为工程的细骨料场4、设计要求1.要明确课程设计的目的及其重要性，认真领会课程设计的题目，严格按照课程设计指导书的要求、基本方法与步骤，积极认真地做好准备工作2.要有勤于思考、刻苦钻研的学习精神和严肃认真、一丝不苟、有错必改、精益求精的工作态度对有抄袭他人课程设计或找他人代画设计图纸、代做课程设计等弄虚作假者一律按成绩不及格处理3.要敢于创新，勇于实践掌握课程的基本理论和基本知识，做到概念清楚，计算正确，结构设计合理，实验数据可靠，软件程序运行良好，绘图符合标准，说明书撰写规范，答辩中回答问题正确4.设计期间，学生应主要在指定的教室或机房，学生作息时间同上课时间一致要严格遵守学习纪律，遵守作息时间，不得迟到、早退和旷课。
如因事、因病不能上课，则需请假凡未请假或未获准假擅自不上课者，均按旷课处理5.要爱护公物，搞好环境卫生，保持教室或实验室的整洁、卫生、安静严禁将与设计无关的物品如小说、球类、收录机、耳机、游戏机等带入设计室或机房内6.严格要求自己，谦虚好学善于接受教师的指导和听取同学的意见，认真、独立完成课程设计图纸及说明书，并完成设计报告1份 (不少于2000字)学生的设计作业（图纸）应使用计算机打印 第二部分 施工导流一、 导流方案的选择与时段划分选择导流方案时，主要考虑水文条件、地形条件、工程及水文地质条件、水工建筑物的型式及其布置，施工期河流的综合利用，施工进度等分析工程条件的水文资料可知: 坝址处洪、枯流量相差悬殊，故选用围堰法导流方案：方案一，枯水期开工采用全段围堰法导流，汛期采用底孔泄流 方案二，枯水期开工，采用分段分期导流一期先修建右岸坝段，汛期利用左岸预留的坝体缺口泄水，一期修建泄水坝段、底孔坝段及其右边所有坝段，修建至坝体临时挡水高度二期修建预留坝体段即左岸坝段，以及剩余的坝体上围工程比较两种方案：第一种方案，枯水期开工全段围堰法施工。
第二种方案，枯水期开工，采用分段围堰法考虑右岸坝段有已建坝基，以及调洪计算结果，方案一围堰过高不给予采用，故采用方案二方案二于右岸开始施工，右岸地势平坦且地势较高枯水期不用围堰也可以施工汛期通过左岸预留缺口泄水分期：第一期第一年4月1日到第二年8月31日，进行坝基基础开挖，一期围堰修建以及右岸坝段修建第二期：从第二年9月1日到第三年10月31日，二期围堰施工，左岸坝段修建，以及全坝段上部建筑物的修建二、 各时期围堰设计1、 确定围堰型式：因为该水坝属于四级建筑物，故围堰属于五级临时建筑物根据地质和土壤条件，采用土石围堰2、 确定围堰堰顶高程和断面尺寸：。
