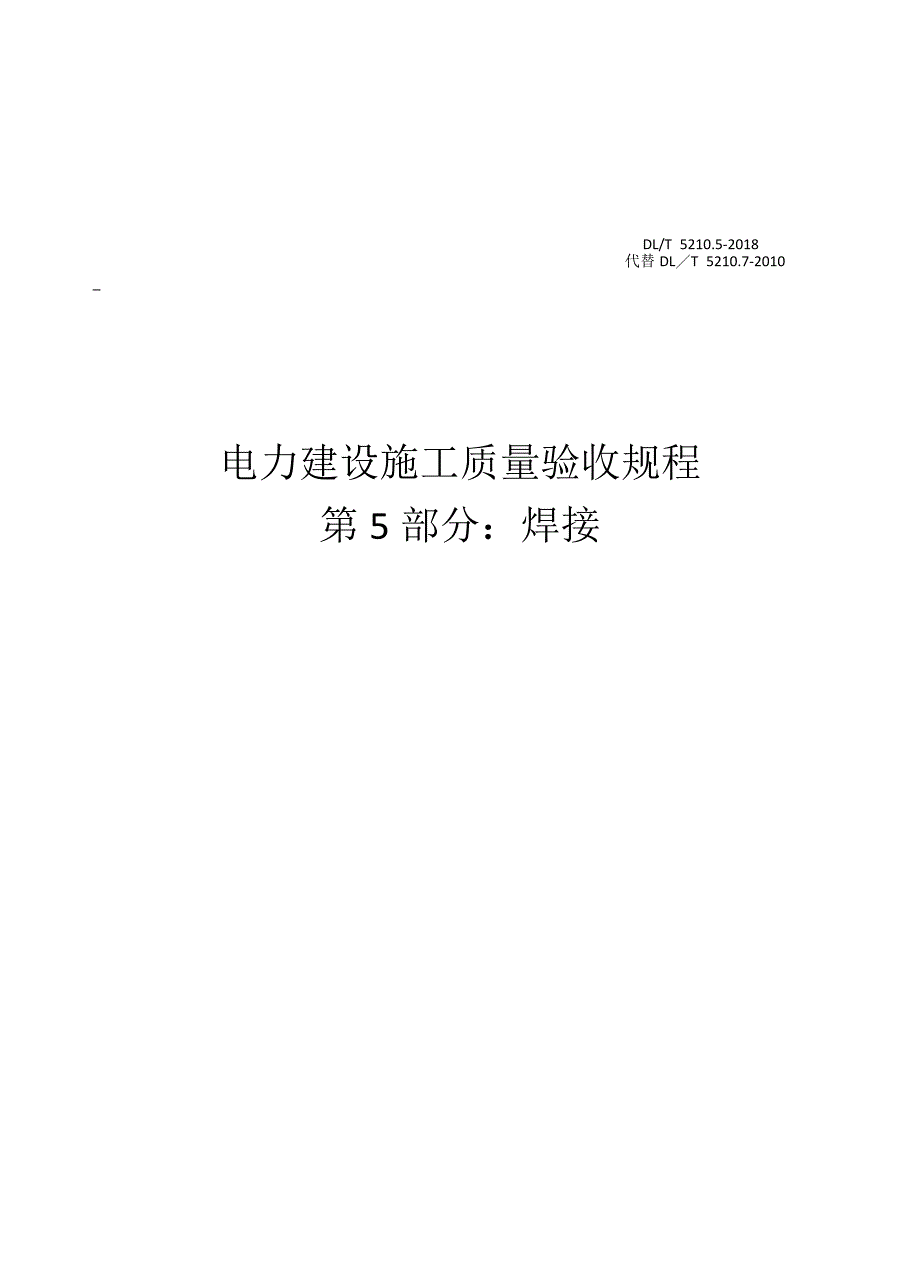

DL/T 5210.5-2018代替DL／T 5210.7-2010 电力建设施工质量验收规程第5部分：焊接 DL/T 5210.5-2018目 次1 总则 12 术语 23 基本规定 34 施工质量验收范围划分 65 施工质量验收表单 255.1 施工质量验收通用表格 255.2 施工质量记录及签证清单 356 各类焊接工程质量验收 386.1 管子与管道焊接工程 386.2 受压元件上焊接非受压元件焊接工程 406.3 钢结构焊接工程 416.4 母线焊接工程 446.5 凝汽器管板焊接工程 45 IIIDL/T 5210.5-20181总 则1.0.1 为规范和统一火电工程焊接施工的质量检查、验收，加强工程建设质量管理与控制，特修订本规程1.0.2 本部分规定了火力发电厂机组安装、维修、改造工程及其配套加工制作中的焊接工程质量验收的方法和内容1.0.3 本部分适用于燃煤、燃气、燃油及使用其他固体燃料的火力发电机组的新建、扩建、改建工程1.0.4 本部分应与《电力建设施工质量验收规程》DL／T5210的其他部分配合使用1.0.5 在境外施工的国产火电设备的焊接施工质量验收应执行合同规定，合同无明确要求规定时，焊接施工质量验收应执行本规程。
1.0.6 火力发电工程焊接施工质量的验收，除应符合本规程规定外，尚应符合国家现行有关标准的规定 1DL/T 5210.5-20182术 语2.0.1 观感检查 visual examination用肉眼或借助工具对焊接接头直接或间接可视部分进行的观察，以及采用触摸方式对焊接接头表面质量进行的外观检查2.0.2 测量检查 measuring examination用焊缝检查尺等测量工具对焊接接头表面质量进行的外观检查2.0.3 检验批 inspection lot按相同的生产条件或按规定的方式汇总起来供抽样检验用的，由一定数量样本组成的检验体2.0.4 主控项目 dominant item工程中对安全、节能、环境保护和主要使用功能起决定性作用的检验项目2.0.5 一般项目 general item除主控项目以外的检验项目2.0.6 二级质检员 secondary inspector施工单位项目作业层的焊接专业质检员2.0.7 三级质检员 triple inspector施工单位项目质量部门的焊接专业质检员2DL/T 5210.5-20183基本规定3.0.1 总体要求如下：1 火电工程机组安装及加工配制的焊接施工质量验收应依据经批准的设计和设备制造厂技术文件，以及本部分的有关条款规定进行检查、验收，办理验收签证。
2 焊接工程施工完成后，施工单位应自检合格、自检记录齐全，方可报监理、建设单位进行质量验收；有总承包单位的，则应先报总承包单位后，再报监理、建设单位进行质量验收；建设单位自行管理的焊接工程，由建设单位履行监理职责3 焊接工程质量验收资料应单独组卷3.0.2 火电工程焊接施工验收职责规定如下：1 监理单位（或建设单位）负责审批焊接工程施工质量验收范围划分表，接受验收申请，确认申请内容所具备的验收条件，组织焊接工程检验批及焊接分项工程验收工作2 施工单位负责编制焊接工程施工质量验收范围划分表，完成相应的焊接施工任务和各类检测试验任务，并按标准的规定完成焊接工程检验批及分项工程验收的自检工作，提出质量验收的申请，参加监理单位（或建设单位）组织的验收工程总承包或采用其他项目管理模式的工程项目，总包单位或项目管理单位应按照规定的程序参加焊接工程施工质量验收3 焊接专业监理工程师（建设单位焊接专业主管）负责组织焊接工程检验批和分项工程验收4 施工单位焊接质量负责人应组织焊接施工人员进行工程质量验收前自检5 施工单位二级质检员参加焊接检验批、分项工程、分部工程和单位工程验收，对焊接接头表面质量进行外观检查，并填写记录；三级质检员参加焊接检验批、分项工程、分部工程和单位工程验收，对焊接接头表面质量进行外观复查，并填写记录。
6 施工单位的焊接班组长应组织焊工进行班组级焊接质量自检工作3.0.3 参加焊接工程验收的人员应参加各类专门培训，取得相应资格证书，并符合现行电力行业标准《火力发电厂焊接技术规程》DL／T869-2012及其他相关标准、规程的规定，且同时满足下列要求：1 焊接专业监理工程师应具备焊接工程验收的经历和能力2 施工单位的焊接工程质量负责人，应由焊接工程师或焊接技师担任3 焊接质量检查人员应具备不少于5年的焊接实践经验4 焊接相关抽样检查和检测、试验的人员应具有电力行业或国家规定的相应资格3.0.4 焊接工程质量验收范围划分应按下列规定执行：1 焊接工程质量验收应事先由施工单位根据所承担的工程范围，按本部分第4章的规定编制“焊接工程质量验收范围划分表”，经监理单位（或建设单位）审批执行工程总承包或采用其他项目管理模式的工程项目，施工质量验收范围划分表由施工单位编制、工程总包单位和监理单位审核，建设单位批准后执行2 当工程实际与本部分第4章中“施工质量验收范围及职责划分表”所列分部工程、分项工程和检验批项目划分不符时，可对项目划分进行增减，增加或删减的项目在施工质量验收范围中的工程编号可接续编号或空缺编号，但不得变更原编号。
3 垃圾焚烧锅炉、生物质焚烧锅炉、燃机余热锅炉设备安装的施工质量验收范围划分表可参考锅炉专业的划分编制4 采用工程总承包或其他项目管理模式的工程项目，施工质量验收范围划分表中“验收单位”一栏可由建设单位根据实际情况调整3DL/T 5210.5-20183.0.5 隐蔽工程应在隐蔽前由施工单位报监理单位组织检验批实施质量验收，并完成验收记录及签证3.0.6 焊接质量验收的外观检查数量应符合设计文件和本部分第6章的要求，计算的规定如下：1 管子和管道按照焊口数量计算2 在受压元件上焊接非受压元件按照部位（节点）数量计算3 钢结构中，钢架结构按照节点数量计算，箱罐和大型结构的长焊缝按照焊缝延长米数量计算4 管型母线按照焊口数量计算，其他形状的母线按照节点数量计算5 凝汽器管板按照焊口数量计算3.0.7 焊接检验批验收应符合下列规定：1 参加该检验批次焊接工程的焊接人员资格证书齐全2 该检验批次所使用的焊接材料质量证明齐全3 该检验批次的焊接工序文件及过程记录齐全4 该检验批次的焊接、热处理工序的全过程已经进行完毕，各类检测工作已完成，返修工作已完成，相关记录完整、规范5 参与验收的组织落实，各方人员到位。
6 施工单位已完成该检验批焊接工程外观质量观感检查，并形成“焊接工程外观质量观感检查表”7 施工单位已按本规程规定的比例对该检验批焊接工程外观质量进行测量检查，并填写“ 焊接工程外观质量测量检查表”8 检验批工程验收结束后，按照工程类别填写“焊接工程检验批质量验收记录表”，并由参与验收的各方签证3.0.8 焊接分项工程质量验收应符合下列规定：1 参与质量验收的组织落实，各方人员到位2 该焊接分项工程焊接工序的全过程已经进行完毕，各类检测工作已完成，返修工作已完成，相关记录及报告完整、规范3 该分项工程的各检验批均已完成验收，相关质量争议已处理完毕，验收资料齐全4 对表面质量测量检查数据和内部质量检验结果有争议的，可对各项检查、检验项目进行抽查抽查应委托具有相应资质的第三方机构进行，并应形成记录5 分项工程验收结束后，填写“焊接分项工程质量验收表”，并由参与验收的各方签证3.0.9 焊接分部工程质量验收，应符合项目划分表的规定并符合以下规定：1 参加该分部工程的所有焊接分项工程的焊接资料、质量验收资料齐全2 所有焊接分项工程焊接工序的全过程已经进行完毕，各类检测工作已完成，返修工作已完成，相关记录及报告完整、规范。
3 分部工程验收结束后，填写“焊接分部工程质量验收表”，并由参与验收的各方签证3.0.10 单位工程质量验收，应符合项目划分表的规定并符合以下规定：1 参加该单位工程的所有焊接分部工程的焊接资料齐全，质量验收资料、相关记录及报告完整、规范2 单位工程验收结束后，填写“焊接单位工程质量验收表”，并由参与验收的各方签证3.0.11 施工质量验收“合格”应符合下列规定：1 检验批的“焊接工程外观质量观感检查表”“焊接工程外观质量测量检查表”和“检验批检测、试验结果及记录检查”记录所有检验项目验收结果符合标准规定，该检验批质量验收结论为“合格”2 分项工程所含各检验批的验收全部“合格”，分项工程资料齐全，该分项工程质量验收结论为“合格”4DL/T 5210.5-20183 分部工程所含各分项工程质量验收全部“合格”、分部工程资料齐全，该分部工程质量验收结论为“合格”4 单位工程所含各分部工程质量验收全部“合格”、单位工程资料齐全，该单位工程质量验收结论为“合格”3.0.12 检验批、分项、分部、单位工程施工质量有下列情况之一者不应进行验收：1“主控”检验项目的检验结果不符合质量标准规定2 施工质量技术文件不齐全或不符合档案管理规定，致使档案不能归档移交。
3.0.13 施工质量存在不符合项时，应进行登记备案，并按下列规定进行处理：1 经返工后的检验项目，应重新进行验收2 经返修处理能满足安全使用功能的检验项目，可按技术处理方案和协商文件进行验收3 因设计、设备、施工原因造成的不符合项，经返工或返修处理后，仍未完全满足标准规定，但经鉴定机构或相关单位鉴定，不影响内在质量、使用寿命、使用功能、安全运行的项目，经建设单位会同设计单位、制造单位、监理单位、总承包单位和施工单位共同书面确认签字后，可作让步处理经让步处理的项目不再进行二次验收但应在“验收结果”栏内注明，书面报告应附在该验收表后3.0.14 质量验收中所使用的量、器具均应经计量检定合格，并在规定的检定周期内使用3.0.15 焊接工程的单位工程、分部工程、分项工程质量验收应分别填写表5.1.1“( )焊接单位工程质量验收表”、表5.1.2“( ) 焊接分部工程质量验收表”、表5.1.3“( ) 焊接分项工程质量验收表”；焊接工程检验批的质量验收填写表 5.1.4“()焊接检验批工程质量验收表”和表5.1.10“焊接工程外观质量观感检查表”，并按照工程分类填写表5.1.5～表5.1.9。
3.0.16 焊接质量验收技术文件的收集整理应符合《火电建设项目文件收集及档案整理规范》DL／T 241的规定 5DL/T 5210.5-20184 施工质量验收范围划分4.0.1 焊接施工质量验收应按照检验批、分项工程、分部工程及单位工程进行，验收范围划分应符合表4.0.1的规定4.0.2 垃圾焚烧锅炉、生物质焚烧锅炉、燃机余热锅炉设备安装的焊接质量验收范围划分表，可参考锅炉专业的验收范围划分，结合具体工程的焊接专业特点编制表4.0.1 施工质量验收范围及职责划分表工程编号工程名称性质验收单位质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总包单位。
