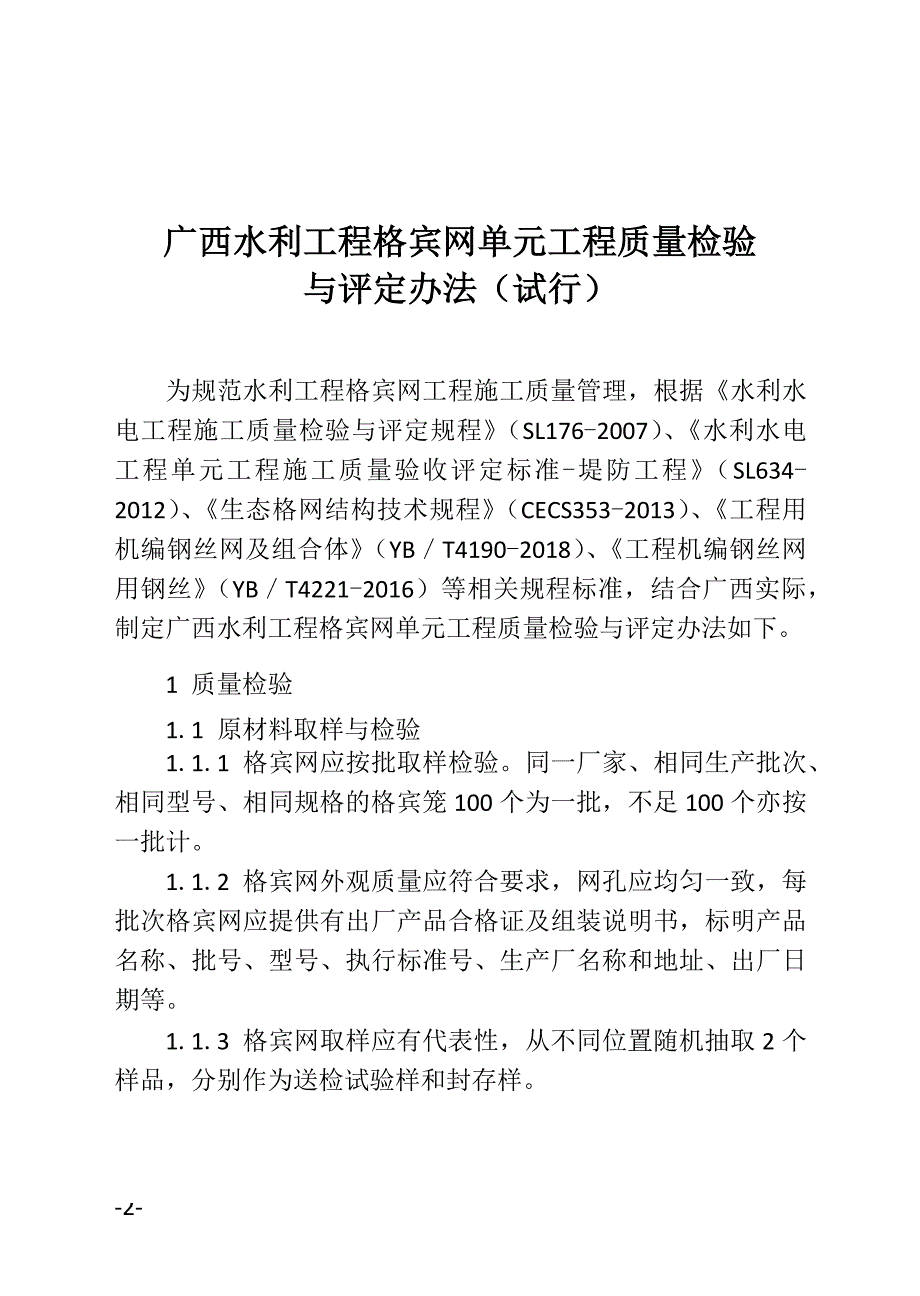

广西水利工程格宾网单元工程质量检验与评定办法（试行）为规范水利工程格宾网工程施工质量管理，根据《水利水电工程施工质量检验与评定规程》（SL176-2007）、《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL634-2012）、《生态格网结构技术规程》（CECS353-2013）、《工程用机编钢丝网及组合体》（YB／T4190-2018）、《工程机编钢丝网用钢丝》（YB／T4221-2016）等相关规程标准，结合广西实际，制定广西水利工程格宾网单元工程质量检验与评定办法如下1 质量检验1.1 原材料取样与检验1.1.1 格宾网应按批取样检验同一厂家、相同生产批次、相同型号、相同规格的格宾笼100个为一批，不足100个亦按一批计1.1.2 格宾网外观质量应符合要求，网孔应均匀一致，每批次格宾网应提供有出厂产品合格证及组装说明书，标明产品名称、批号、型号、执行标准号、生产厂名称和地址、出厂日期等1.1.3 格宾网取样应有代表性，从不同位置随机抽取2个样品，分别作为送检试验样和封存样2-1.1.4 格宾网各项性能指标应符合《工程用机编钢丝网及组合体》（YB／T4190-2018）的要求，应检验的品质指标包括镀层钢丝直径、覆塑钢丝直径、覆塑层厚度和同心度、钢丝力学性能及网面、网孔外观尺寸、力学性能等指标（详见表1-1至1-6）。
网丝、边丝、端丝、网孔尺寸示意图表1-1 镀层钢丝直径及允许偏差镀层钢丝公称直径d／mm允许偏差／mm1.80≤d<2.00±0.052.00≤d<3.00±0.06d≥3.00±0.07表1-2 覆塑钢丝直径及允许偏差覆塑钢丝公称直径d／mm允许偏差／mm2.20≤d<3.00±0.103.00≤d<4.00±0.154.00≤d<6.00±0.20-3-表1-3 覆塑层厚度及同心度覆塑钢丝芯径d／mm覆塑层厚度／mm同心度／％1.80≤d<2.00≥0.25≥752.00≤d<3.15≥0.35≥75d≥3.15≥0.40≥75表1-4 钢丝力学性能指标钢丝公称直径d/mm抗拉强度／MPa伸长率（L＝200mm）／％镀层钢丝覆塑钢丝1.80≤d<4.00350~550≥12≥9d≥4.00表1-5格宾网外观尺寸的允许偏差名称长度宽度高度格宾网箱±5%±5%±5%格宾网孔见附录2表1-6格宾网面力学性能指标名称格宾网片抗拉强度（顺编织方向）拉伸强度备注格宾网面应大于30kN／m满足设计要求同一卷网面应由统一规格钢丝组成，不得混入其它规格钢丝符合产品指标强度值1.1.5 格宾网按第1.1.4条要求全部品质指标符合要求者为合格品；检验结果不符合要求时，应重新双倍取样复检。
复检结果如仍达不到要求，则该批格宾网笼为不合格品1.2 填料应按批取样检验300m3为一批，不足300m3亦按一批计4-1.2.1 块石填料应检验的品质指标包括表观密度、风化程度和粒径块石填充材料应符合表1-7的规定表1-7 块石填充材料质量要求项次检验项目质量要求检验方法1天然密度≥2400kg/m3或满足设计要求量积法、排水法2风化程度耐风化的硬岩或满足设计强度要求目测.检测3粒径平均粒径宜介于1.5D～2.0D之间，占质量85％以上的内部填料粒径应大于1.5D量测法1.2.2 卵石填料应进行筛分，粒径和级配应符合要求，检验的品质指标包括表观密度、风化程度卵石填充材料质量要求符合表1-8的规定表1-8 卵石填充材料质量要求项次检验项目质量要求检验方法1天然密度≥2400kg／m3或满足设计要求量积法、排水法2风化程度坚固耐久，耐风化目测、检测3粒径平均粒径宜介于1.5D～2.0D之间，占质量85％以上的内部填料粒径应大于1.5D量测法2 质量评定2.1 格宾网施工工序应符合下列规定：a）格宾网施工宜分为格宾网组装工序和格宾网填料及封盖工序，其中格宾网填料及封盖工序为主要工序5-b）格宾网组装工序应符合表2-1的规定。
表2-1 格宾网组装工序质量检查项目与标准检验项目质量标准检验方法及数量几何尺寸长±5%量测，每20m测1点宽±5%量测，每20m测1点高±5%量测，每20m测1点Δ绑扎相邻网片面每平方米绑扎两道，双股并铰紧，或采用两个扣件扣紧检查，每20m检查1个笼四角各绑扎一道，双股并铰紧，或采用扣件扣紧检查，每20m检查1个笼相交框线每 200mm～250mm 绑扎一道，双股并铰紧，或每 150mm～200mm 采用扣件扣紧检查，每20m检查1个笼注：①标有Δ为主控项目；②用于绑扎网面、网笼组间边线的绑扎钢丝，应与网笼同材质，直径不小于2.2mmc）格宾网填料、封盖及铺设工序应符合表2-2的规定表2-2 格宾网填料、封盖及铺设工序质量检查项目与标准检验项目质量标准检验方法及数量装料每层小于300mm，填料宜内小外大，紧靠密实表面填料应平砌，人工整平检查，每20m 检查1个笼Δ封盖及相邻网笼之间绑扎每200mm～250mm 绑扎一道，双股并铰紧，或每150mm～200mm 采用扣件扣紧检查，每20m 检查1个笼铺设铺搭接重叠长度应大于100mm，并在1300mmx1300mm范围内锚固，边界用主锚钉锚固，锚钉位置可视现场地形调整或满足设计要求检查，每20m 检查1个笼-6-检验项目质量标准检验方法及数量拉筋外露面在高度方向每隔250mm～350mm 设一道拉筋检查，每20m 检查1个笼Δ轴线位置偏移±50mm量测，每20m 测1点表面平整度±50mm量测，每20m 测1点顶面高程(0~+40)mm量测，每20m 测1点倾斜度±0.5H%量测，每20m 测1点纵向顺直度±50mm/5m量测，每 20m 测1点注：标有Δ为主控项目d) 加筋格宾笼工序应符合表2-1、表2-2和表2-3的规定。
表2-3 加筋格宾网填石、封盖及铺设工序质量检查项目与标准检验项目允许偏差检验方法及数量Δ轴线位置偏移±50mm量测，每20m测1点表面平整度±50mm量测，每20m测1点顶面高程(0~+40)mm量测，每20m测1点倾斜度±0.5H%量测，每20m测1点纵向顺直度±50mm/5m量测，每20m测1点加筋长度≥设计值量测，每20m测1点铺设符合设计要求量测，每20m测1点注：标有Δ为主控项目2.2格宾网应符合下列规定：a）格宾网施工宜分为格宾网组装工序和格宾网填料及封盖工序，其中格宾网填料及封盖工序为主要工序7-b）格宾网组装工序应符合表2-1的规定c）格宾网填料及封盖工序应符合表2-4的规定表2-4 格宾网质量检测项目与标准检验项目质量标准检验方法及数量Δ装料每层小于300mm，填料宜内小外大，紧靠密实表面填料应平砌，人工整平检查，每20m检查1个笼封盖绑扎每200mm～250mm 绑扎一道，双股并铰紧，或每 150mm～200mm 采用扣件扣紧检查，每20m检查1个笼表面平整度±50mm量测，每20m测1点护坡顶部顺直度±50mm/5m量测，每20m测1点坡度（m）不陡于设计值量测，每20m测1点2.3 格宾网结构工程施工工序质量等级评定标准可按表2-4执行。
表2-4 施工工序质量等级评定标准等级主控项目一般项目报验资料合格全部符合要求逐项应有70％及以上的检验点合格，且不合格点不应集中全部符合要求优良全部符合要求逐项应有90％及以上的检验点合格，且不合格点不应集中全部符合要求-8-2.4 格宾网结构工程单元工程质量等级评定标准可按表2-5执行表2-5 单元工程质量等级评定标准等级施工工序报验资料合格各工序施工质量验收评定全部合格全部符合要求优良各工序施工质量验收评定全部合格，其中优良工序应达到50％及以上，且主要工序应达优良等级全部符合要求2.5单元工程施工质量优良等级质量标准，应按SL176《水利水电工程施工质量检验与评定规程》或合同约定的优良标准执行全部返工重做的单元工程，经检验达到优良标准者，可评为优良等级2.6单元（工序）工程质量应由施工单位自评合格后，由监理单位复核，监理工程师核定质量等级并签证认可2.7 广西水利工程格宾网单元工程质量评定表按附录1执行9-附录1 广西水利工程格宾网单元工程质量评定表格宾-1 格宾网原材料及产品施工质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日- 年 月 日序号检验项目质量标准检验结果评定1钢丝直径公称直径＞1.60～3.00允许偏差±0.06；公称直径＞3.00～6.00允许偏差±0.07；2钢丝抗拉强度350MPa~550 MPa3钢丝伸长率镀层钢丝≥12％，覆塑钢丝≥9％4格宾网抗拉强度满足设计要求或达到产品质量证明书中标明的抗拉强度值5格宾网网孔尺寸D 允许误差：±5％；x允许误差：±10％；网孔允许误差：-4～12mm6网片满足产品标准和设计要求7外观质量格网表面平直、无破损，外观质量符合要求，覆塑层表面光滑，无老化、开裂8填料表观密度≥2400kg／m3或满足设计要求9风化程度耐风化的硬岩或满足设计强度要求施工单位自评意见原材料合格。
签字，加盖公章） 年 月 日监理机构复核评定意见经复核，原材料合格签字，加盖公章） 年 月 日-10-格宾-2 格宾网组装工序施工质量评定表单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月 日- 年 月 日项次检验项目质量标准检查（测）记录或备查资料名称合格数合格率主控项目1绑扎相邻网片面每平。
