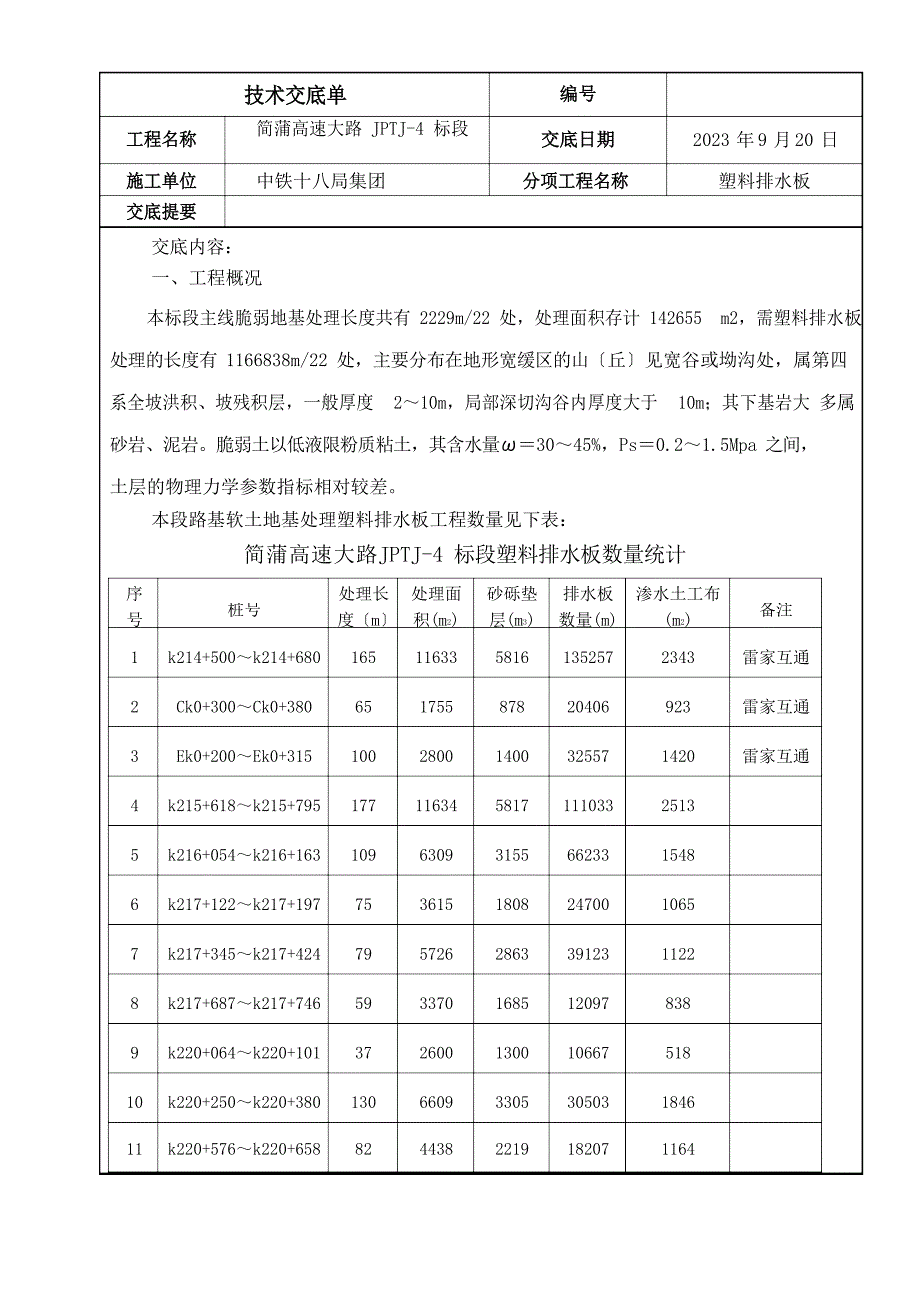

工程名称技术交底单简蒲高速大路 JPTJ-4 标段编号 交底日期2023 年 9 月 20 日施工单位交底提要交底内容：中铁十八局集团分项工程名称塑料排水板一、工程概况本标段主线脆弱地基处理长度共有 2229m/22 处，处理面积存计 142655 m2，需塑料排水板处理的长度有 1166838m/22 处，主要分布在地形宽缓区的山〔丘〕见宽谷或坳沟处，属第四系全坡洪积、坡残积层，一般厚度 2～10m，局部深切沟谷内厚度大于 10m；其下基岩大 多属砂岩、泥岩脆弱土以低液限粉质粘土，其含水量ω＝30～45%，Ps＝0.2～1.5Mpa 之间，土层的物理力学参数指标相对较差本段路基软土地基处理塑料排水板工程数量见下表：简蒲高速大路JPTJ-4 标段塑料排水板数量统计序 处理长处理面砂砾垫排水板渗水土工布号桩号度〔m〕积(m2)层(m3)数量(m)(m2)备注1k214+500～k214+6801651163358161352572343雷家互通2Ck0+300～Ck0+38065175587820406923雷家互通3Ek0+200～Ek0+31510028001400325571420雷家互通4k215+618～k215+79517711634581711103325135k216+054～k216+163109630931556623315486k217+122～k217+19775361518082470010657k217+345～k217+42479572628633912311228k217+687～k217+7465933701685120978389k220+064～k220+10137260013001066751810k220+250～k220+3801306609330530503184611k220+576～k220+658824438221918207116412k220+840～k220+8773720771039958652513k221+167～k221+239723772188635999102214k221+812～k221+92010810159508087260153415k222+335～k222+4481136747337441489160516k222+954～k223+042889233461770494125017k223+380～k223+43050370918551141271018k223+840～k224+05321312167608458060302519k224+773～k224+800271420710655438320k224+800～k224+9101106885344372280156221k224+910～k225+0401306233311765435184622k225+889～k226+0922031976498822074862883合计222914265571333116683831645二、施工预备（1） 施工前先平坦场地，并开挖纵、横向排水沟，将农田水疏干，然后摊铺一层泥质岩填料，并设置成路拱状，边缘厚度30cm，中心厚度不大于 100cm。
再填筑 50cm 的自然砂砾石垫层，进展插板处理遇到田埂时，将原地表削成一斜面，确保砂砾石垫层的连续性和排水效果坡脚设置干砌片石护脚防止垫层细粒流失2） 准时安排机具设备和材料进场，进场的材料必需满足设计图纸和标准的要求，并依据标准和设计要求准时送检，确保进场材料合格①、砂砾料用作垫层的砂砾料，应具有良好的透水性，不含有机质、粘土块和其它有害物质砂砾的最大粒径不得大于 50mm，含泥量不得大于 5％②、塑料排水板塑料排水板是由芯体和包围芯体的合成纤维透水膜构成的复合体，应具有很好的耐腐蚀性和足够的柔性，并符合《塑料排水板施工规程》(JTJ／T 256—96)的规定塑料排水板性能指标见下表的规定塑料排水板承受 SPB-1 型排水板性能指标表工程纵向通水量单位mm3/sA 型 B 型≥ ≥C 型 条件≥侧压力 305Kpa15×103 25×10340×103试件在激光器浸泡滤膜渗透系数滤膜等效孔径mm/sμm≥5×103＜7524h以 0 计98复合体抗强度〔干态〕 KN/100mm ≥1.0≥1.3≥1.5延长率 10%时滤 纵向干态膜抗拉横向干态强度三、施工方法N/mm ≥15 N/mm ≥10≥25≥20≥30≥25延长率 10%时延长率 15%时，试件在水中浸泡 24h塑料排水板处理软基的原理是利用深插软基的排水板，避开路基外侧地表及地下水进入路基范围，当填筑路基时，荷载作用于软基，地下水由于受挤压和毛细作用沿塑料排水板上升至砂垫层内，由砂垫层向两侧排出，从而提高基底承载力。
其作为垂直排水通道，有滤水性好，能确保排水效果，并且有确定的强度和延长率，具各适应地基变形的力气，板截面尺寸不大，插放时地基扰动小，施工便利等优点塑料排水板施工挨次为：定位→将塑料排水板通过导管从管靴穿出→将塑料排水板与桩尖连接贴紧管靴并对准桩位→插入塑料排水板→拔管剪断塑料排水板1、定位在已放样确定的需处理的软基范围内，用全站仪和卷尺按梅花型布设插入孔位，塑料排水板孔位间距按设计 1.1m 要求布置塑料排水板间距允许偏差为±15cm，垂直偏差不应大于1.5%2、塑料排水板导管靴与桩尖塑料排水板导管靴与桩尖均承受圆形桩尖平端与导管靴协作要适当，避开错缝，防止淤泥在打设过程中进入导管、增大对塑料排水板的阻力3、插入塑料排水板（1） 塑料排水板孔底须打穿淤泥软土层深入至泥岩，且不得小于设计深度2） 施工期间准确记录塑料排水板实际插入深度和回带长度，孔口伸入砂砾垫层长度不小于 50cm3） 塑料排水板不得搭接4） 打设后的塑料排水板的垂直度偏差应把握在 1.5%范围内；塑料排水板滤水膜在转盘和打设过程中避开损坏，防止淤泥进入板芯堵塞输水孔，影响排水效果；在打设过程中应保证排水带不扭曲，透水膜不被撕破和污染。
4、剪断塑料排水板塑料排水板打设完毕，应剪断多余的局部，剪断时应保证砂垫层以上的外露长度至少为20cm，使其与砂垫层贯穿，保证排水顺畅5、现场监控（1） 开工前检查机械及材料等，以确保机械状态、材料等符合设计要求；（2） 塑料排水板施工过程中，依据要求记录下每次桩位、插入深度、回带长度、排水板高出砂垫层、垂直度等相关数据3） 在试打前，对桩点放线进展复核，觉察偏差或漏夯应准时订正；（4） 依据设计要求应在软土处理地段埋设沉降观测标志，再按设计埋设沉降板，随着填土高度的增加接长观测杆5） 应认真做好沉降观测并做好记录6、质量把握（1） 放出中心线、边线，将塑料排水板板位逐点放样，板位偏差不得大于5cm，板位布置好，待监理工程师验收合格前方可施工2） 插板机上要标有醒目的刻度，以把握打设深度在施工中留意插板机的定位及机架调平，定位偏差不超过 5cm，垂直度偏差小于 1.5%3） 严格检查塑料排水板的回带长度，当其超过 50cm 时，必需在相邻板位处补打一根，且回带的根数不宜超过打设总根数的 5%4） 塑料排水板的外露长度必需大于 20cm，经监理工程师验收合格后，将其埋入砂垫层中打设塑料排水板时，严禁消灭扭结、断裂和撕破滤膜等现象。
施工过程中，随时检查插板机的打设深度，如觉察地层发生变化时，应准时与监理工程师取得联系，待相应的修改或认可后再进展施工5） 当一个施工段落施工完后，应准时将打设塑料排水板后形成的孔洞用砂填好6） 每批原料使用前，都必需按标准要求检验合格后，方能投入施工四、施工留意事项（1） 塑料板插入过程中防止淤泥进入板芯，堵塞输水通道，影响其排水效果2） 插入过程中要求导轨垂直，钢套管不允许弯曲，透水滤膜应避开损坏和污染，排水板与桩尖连接要结实，以免拔出套管时将芯板带出3） 打设时严格把握间距和深度，假设塑料排水板拔起超过 2m 以上的应作废，进展补打4） 桩尖与导管协作要适当，避开错缝，防止淤泥进入，否则将增大塑料板与导管壁的摩擦力，将造成塑料板带出5） 塑料排水板留出孔口长度应保证伸入砂垫层不小于 50cm，预留段应准时弯折埋设于砂垫层中，使其与砂垫层贯穿，并将其保护好，以防机械、车辆进出时受损，影响排水效果6） 打设形成的空洞用砂回填，不得用土块堵塞1、试验工作方面全部用于换填的片石材料强度必需经过试验人员的检验，到达设计要求强度 20MPa 前方可运至施工现场五、安全生产具体措施⑴、安全生产设备和器材治理措施对安全器材的摆放和使用明确位置和人员，并使每个人都熟知。
定期和不定期检查上述器材的性能，并依据生产及进度需要，常常更换和补充所需器材，确保能马上投入正常使用⑵、机械设备安全保证措施①机械设备操作人员〔或驾驶员〕经过特地训练，生疏机械性能，经考试取得操作证或驾驶证后上岗操作②机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，慎重工作，不擅离职守，不酒后驾车③机械设备发生事故后准时检修，绝不带故障运行④机械操作人员做好各项记录，到达准确、准时，严格贯彻操作制度，认真执行清洁、润滑、结实、防腐、安全的十字作业法⑶、物资材料安全保证措施①工地设物资配件仓库，统一对物资进展治理，做到分类堆放，标牌清楚，消防器材齐全②仓库设专人负责保管⑷、施工现场安全保证措施①考察生疏施工区域内的四周环境，地下管线、地质的分布的状况，并有专人负责安排指挥②全部现场施工人员必需佩戴安全帽，特种作业人员穿戴特地的防护用品③对于被允许的参观或检查人员，必需穿戴足够的防护用品才能进入施工现场，无关人员不得进入施工现场④全部现场作业人员和机械操作手严禁酒后上岗⑤现场施工道路的穿插处、过桥处以及道路转弯处设立安全标志，现场设置安全警示牌、安全规章制度牌，提示施工人员加强安全意识和标准操作。
⑥大型机械作业时，不准许任何人在机械的盘旋范围内停留⑦劳动分工后，应尽量稳定下来，不任凭调换工种，以免操作不娴熟而发生意外⑧夜间施工必需配置足够的照明，沟槽边设置明显的警示标志和隔离栏⑨全部施工人员的宿舍、办公室设计合理、结实稳定，生活区内配备足够的消防器材和洗浴设施，设专人治理生活用水妥当治理，保证饮水卫。
