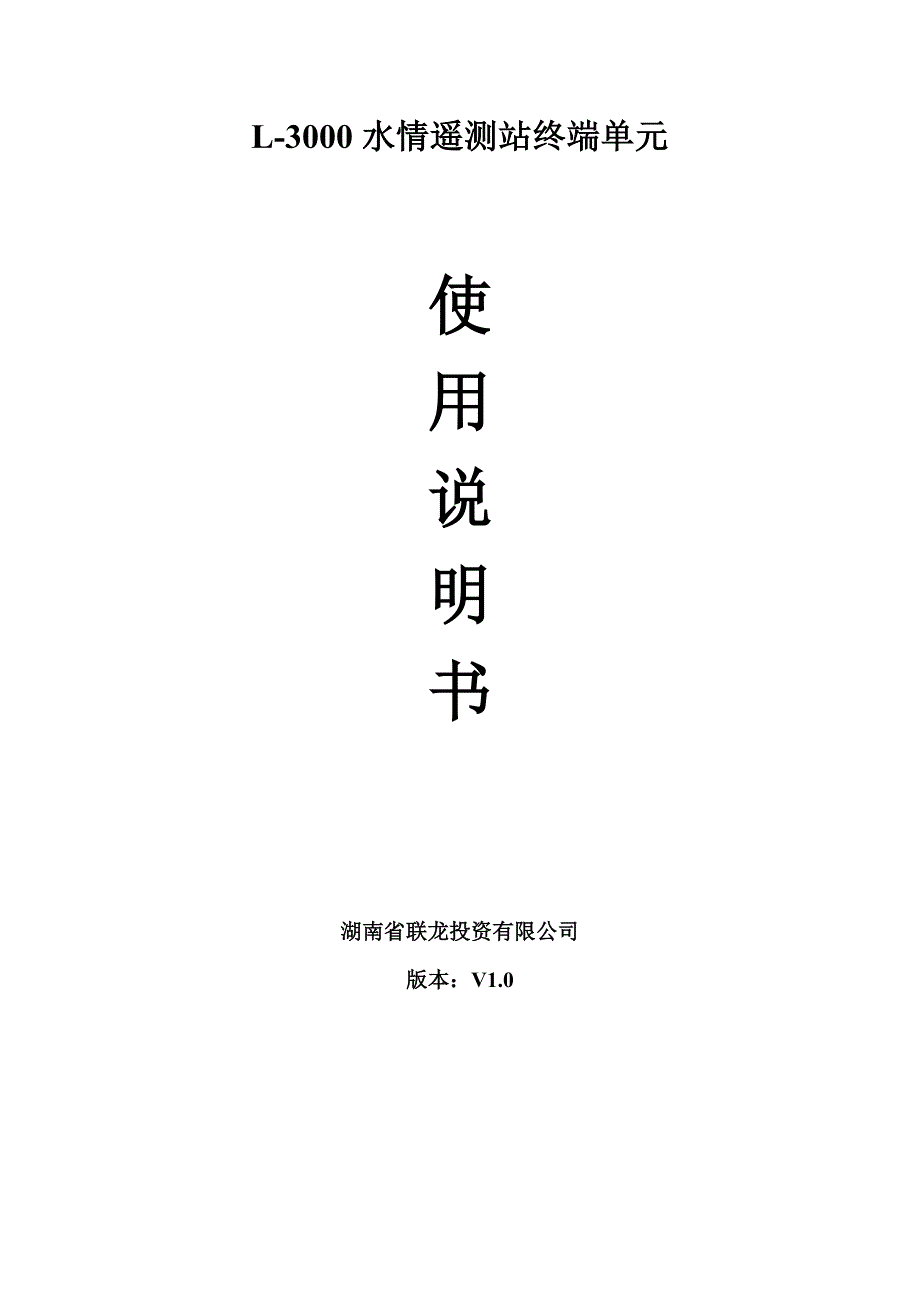

L-3000 水情遥测站终端单元水情遥测站终端单元 使使 用用 说说 明明 书书 湖南省联龙投资有限公司湖南省联龙投资有限公司 版本：版本：V1.0 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 1 - 目录目录 1 产品介绍产品介绍- 4 - 1.1 概述- 4 - 1.2 产品特点- 4 - 1.3 应用场合- 4 - 2 技术指标技术指标- 4 - 3 尺寸与安装尺寸与安装- 6 - 3.1 安装说明- 6 - 3.2 安装尺寸- 6 - 3.3 安装主要事项- 6 - 4 功能及接线说明功能及接线说明- 7 - 4.1 接线端子说明- 7 - 4.2 接线端子功能说明- 7 - 4.3 供电接口- 8 - 4.4 通信接口- 9 - 4.4.1 功能特点- 9 - 4.4.2 接线说明- 10 - 4.5 脉冲量测量- 12 - 4.5.1 脉冲量通道功能特点- 12 - 4.5.2 脉冲量通道接线说明- 12 - 4.6 开关量测量- 12 - 4.6.1 开关量测量功能特点- 12 - 4.6.2 开关量通道接线说明- 13 - 4.7 模拟量测量- 13 - 4.7.1 模拟量测量功能特点- 13 - 4.7.2 模拟量通道接线说明- 14 - 5 按键与菜单显示按键与菜单显示- 15 - 5.1 按键与显示介绍- 15 - 5.1.1 操作界面图- 15 - 5.1.2 按键与显示界面介绍- 16 - 5.1.3 按键功能说明.- 16 - 5.2 菜单结构- 17 - 5.3 主要菜单界面- 18 - 5.3.1 主运行界面- 18 - 5.3.2 参数设置界面- 18 - 5.3.3 人工置数界面- 19 - 5.3.4 工作界面.- 20 - 6 工作参数说明工作参数说明.- 20 - 6.1 工作参数设置- 20 - 6.1.1 系统工作参数.- 21 - 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 2 - 6.1.2 发送参数设置- 21 - 6.1.3 实时时钟设置- 22 - 6.1.4 欠电参数设置- 22 - 6.2 输入通道参数- 22 - 6.2.1 雨量计输入通道设置.- 22 - 6.2.2 水位计类型设置.- 23 - 6.2.3 水位测量参数设置- 23 - 6.2.4 水位计参数- 24 - 6.3 通信接口参数- 25 - 6.3.1 通信参数设置- 25 - 6.3.2 接口参数设置- 26 - 6.4 报送机制参数设置- 27 - 6.4.1 机制类型设置- 27 - 6.4.2 机制参数设置- 28 - 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 3 - 1 产品介绍产品介绍 1.1 概述概述 L-3000 是专门为水文水情遥测领域设计开发的一款远程数据终端产品，提供专业领域的水情 监测功能，包括水位和降雨量的监测。
本远程数据终端支持自报模式、应答模式和综合模式（混合 模式）三种数据发送机制；可通过 DTU、GSM/CDMA 短信模块、数传电台及以太网等通信介质实 现数据的远程传输；提供键盘和 LCD 显示器，方便用户监视实时数据，并提供人工置数功能设 备采用了低功耗设计，适用于无人值守、交通、供电不便的水雨情测站 1.2 产品特点产品特点 采用高性能的采用高性能的 cotex-m3 内核内核 32 位嵌入式微处理器，具有更高的执行效率和功耗控制位嵌入式微处理器，具有更高的执行效率和功耗控制 性能 采用采用 128××64 点阵液晶及点阵液晶及 6 按键操作的人机界面，方便在现场技术人员对产品的工作按键操作的人机界面，方便在现场技术人员对产品的工作 参数进行设置参数进行设置 信号输入接口均采用隔离＋浪涌防护设计，大大提高产品的可靠性信号输入接口均采用隔离＋浪涌防护设计，大大提高产品的可靠性 支持备用信道数据传输功能，适合在对数据传输要求较高的应用场合支持备用信道数据传输功能，适合在对数据传输要求较高的应用场合 采用先进的非易失性数据存储技术，可以解决各种突发性掉电时的数据保存问题采用先进的非易失性数据存储技术，可以解决各种突发性掉电时的数据保存问题。
在模拟量输入，串口通信等接口上提供单独控制的供电输出口，方便现场传感器的连在模拟量输入，串口通信等接口上提供单独控制的供电输出口，方便现场传感器的连 接及功耗的控制接及功耗的控制 脉冲量输入接口采用了低功耗隔离设计技术，解决了接口用于雨量计等需要实时监测脉冲量输入接口采用了低功耗隔离设计技术，解决了接口用于雨量计等需要实时监测 场合的功耗控制问题场合的功耗控制问题 模拟量输入接口可根据需要按两线制或三线制连接，提供一种更加灵活的传感器连接模拟量输入接口可根据需要按两线制或三线制连接，提供一种更加灵活的传感器连接 方式 产品提供高达产品提供高达 4G 容量的容量的 SD 存储卡，采用文件系统方式存储设备的采集数据，为产品存储卡，采用文件系统方式存储设备的采集数据，为产品 长时间的数据监测提供了一种数据保存机制为产品所监测的环境数据提供一种更加长时间的数据监测提供了一种数据保存机制为产品所监测的环境数据提供一种更加 有效和牢靠的数据现场备份机制有效和牢靠的数据现场备份机制 采用插拔式接线端子，使得现场接线更加方便采用插拔式接线端子，使得现场接线更加方便 1.3 应用场合应用场合 水情站的数据遥测。
2 技术指标技术指标 供电接口供电接口 供电电压：供电电压：12V DC 供电范围：供电范围：9V～～16V 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 4 - 功耗：值守时设备整体功耗功耗：值守时设备整体功耗≤≤20mA（（12VDC））+ 通信设备功耗通信设备功耗 水位计信号接口水位计信号接口 信号类型：信号类型：4～～20mA，干触点开关量，干触点开关量 隔离强度：隔离强度：1kV(通道间不隔离通道间不隔离) 隔离阻抗：隔离阻抗：500MΩΩ 配电电压：配电电压：12V/24V 配电电流：配电电流：30mA 4～～20mA 模拟信号模拟信号 连接方式：直接模拟量输入，两线制配电输入，三线制输入连接方式：直接模拟量输入，两线制配电输入，三线制输入 测量精度：测量精度：1kV(通道间不隔离通道间不隔离) 隔离阻抗：隔离阻抗：500MΩΩ 通讯接口通讯接口 串行接口：串行接口：3 路（路（RS232/RS485）） 通讯速率：通讯速率：2400～～115200 bps 配电电压：配电电压：12V 对外供电电流：小于对外供电电流：小于 500mA 以太网接口：以太网接口：1 路路 数据存储数据存储 存储介质：存储介质：SD 卡、卡、EEPROM 存储容量：存储容量：SD 存储卡，存储容量存储卡，存储容量2G EEPROM，，64Kbytes 设备平均无故障工作时间：设备平均无故障工作时间：MTBF＞＞100，，000 小时小时 工作温度：－工作温度：－20℃℃～＋～＋60℃℃ 工作湿度：工作湿度：0～～90％％ 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 5 - 3 尺寸与安装尺寸与安装 3.1 安装说明安装说明 L-3000 采用壁挂式安装。
安装时需要严格参照本说明书，或由东深智能认定合格的技术人员 指导下进行安装 3.2 安装尺寸安装尺寸 （图 1）L-3000 尺寸图 3.3 安装主要事项安装主要事项 ①安装之前需要对产品型号进行检查确认 ②不可带电安装 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 6 - 4 功能及接线说明功能及接线说明 4.1 接线端子说明接线端子说明 （图 2）L-3000 接线端子示意图 4.2 接线端子功能说明接线端子功能说明 端子名称端子功能说明备注 电源端子电源端子 P+ 太阳能板输出端正极 P- 太阳能板输出端负极 B+ 蓄电池正极/外部电源输入正极 B- 蓄电池负极/外部电源输入负极 串口通信端子串口通信端子 TX0 串行接口 0 数据接收端，接目标的发送端 RXO 串行接口 0 数据发送端，接目标的接收端 V0 串行接口 0 配电电源输出端正极（12V） TX1 串行接口 1 数据接收端，接目标的发送端 RX1 串行接口 1 数据发送端，接目标的接收端 V1 串行接口 1 配电电源输出端正极（12V） TX2 串行接口 2 数据接收端，接目标的发送端 RX2 串行接口 2 数据发送端，接目标的接收端 V2 串行接口 2 配电电源输出端正极（12V） VG 串行接口电源输出端负极 脉冲量输入端子脉冲量输入端子 P1 脉冲量输入通道 1 P2 脉冲量输入通道 2 PG 脉冲量输入参考端 TX0RX0 TX1RX1 TX2RX2 P2 PG D1 D3 D5 D7 D9 D11 D13 D15 DG DV An2 AGn2 AV2 P+ P- B+ B- VG V0 VG V1 VG V2 网口 P1 PG D2 D4 D6 D8 D10 D12 D14 D16 DG DV An1 AGn1 AV1 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 7 - 开关量输入端子开关量输入端子 D1 开关量输入通道 1 D2 开关量输入通道 2 D3 开关量输入通道 3 D4 开关量输入通道 4 D5 开关量输入通道 5 D6 开关量输入通道 6 D7 开关量输入通道 7 D8 开关量输入通道 8 D9 开关量输入通道 9 D10 开关量输入通道 10 D11 开关量输入通道 11 D12 开关量输入通道 12 D13 开关量输入通道 13 D14 开关量输入通道 14 D15 开关量输入通道 15 D16 开关量输入通道 16 DG 开关量输入参考点 DV 开关量配电电源输出端（5V） 模拟量输入端子模拟量输入端子 AV1 模拟量输入通道 1 配电端(12V/24V) An1 模拟量输入通道 1 信号端 AGn1 模拟量输入通道 1 参考端 AV2 模拟量输入通道 2 配电端(12V/24V) An2 模拟量输入通道 2 信号端 AGn2 模拟量输入通道 2 参考端 4.3 供电接口供电接口 额定供电：12V 供电范围：9V～16V 其它：支持反接保护 L-3000 远程数据终端，以太阳能供电应用而设计，目前保留两种供电选择方式：太阳能 控制器外置和太阳能控制器内置。
1）控制器外置接线方式 湖南省联龙投资有限公司 L-3000 水情遥测站终端单元使用说明书 - 8 - （图 3）采用外置太阳能控制器方式的供电接线 2）控制器内置接线方式 （图 4）采用内置太阳能控制器方式的供电接线 以上介绍两种为 L-3000 提供供电的设计方案第一种方案为用户提供更为灵活的工程应用方 式，用户可通过选择更加高效和可靠的第三方太阳能供电方案为本装置供电但该方案由于引入了 第三方太阳能控制器，从而会导致对系统功耗和性能方面的计算复杂性用户需要自行验证第三方 控制器的性能 第二种方案适合精简型应用方案，使得设备在现场应用中更为灵活和简单并且由于采用了内 置控制器，使得 L-3000N 能够自行管理控制器本身的功耗问题不过，采用第二种方案必须依赖 RTU80 本身的电源检测功能 4.4 通信接口通信接口 4.4.1 功能特点功能特点 L-3000 提供如下通信接口： 1）以太网通讯接口 通道数。
