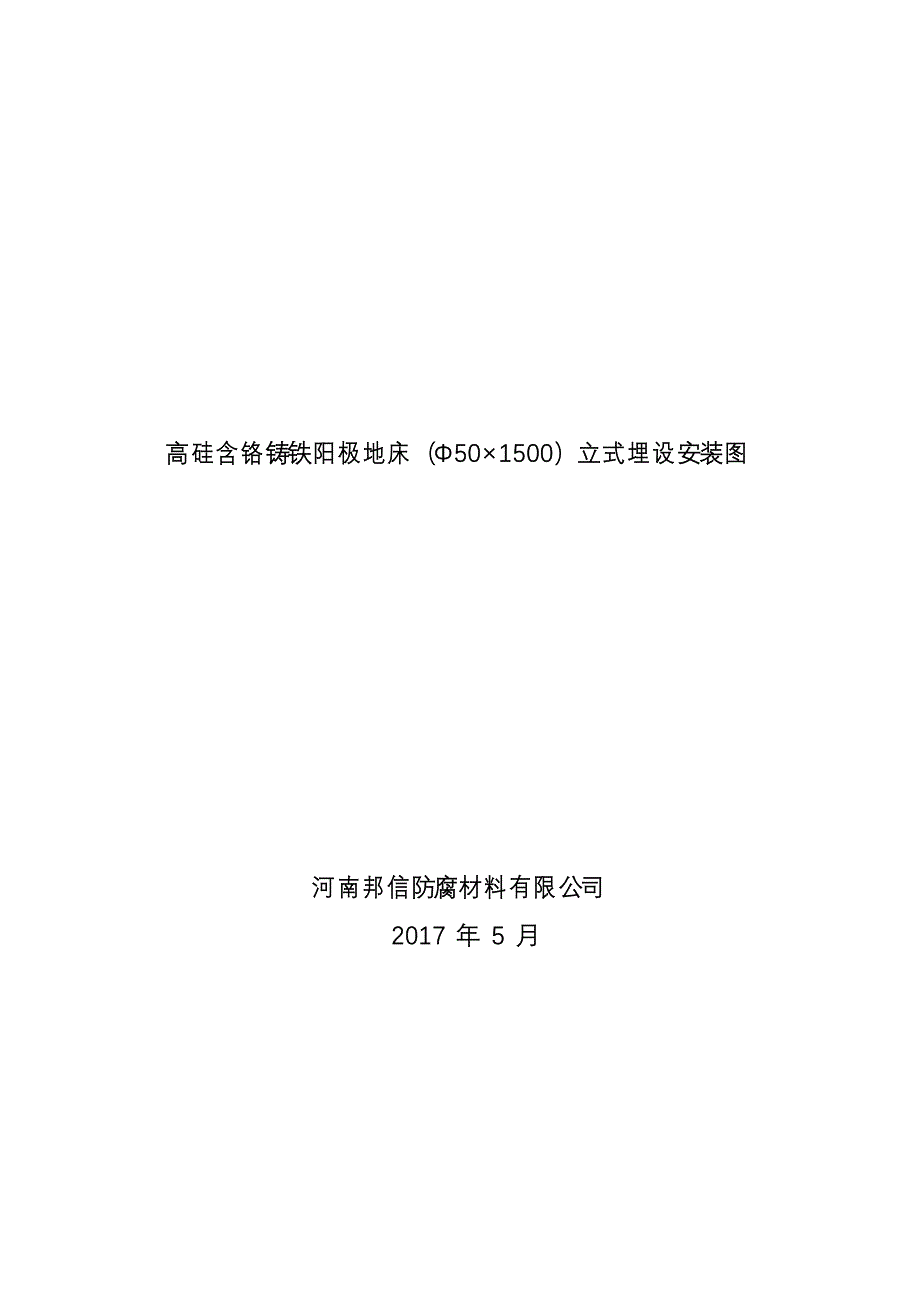

高硅含铬铸铁阳极地床（Ф50×1500）立式埋设安装图河南邦信防腐材料有限公司2017 年 5 月辅助阳极安装1 线路阴极保护站阳极地床都采用连续立式浅埋式阳极地床，阳极地床的具体位置、辅助阳 极支数详见各阴极保护站的相关设计2 阳极采用高硅含铬铸铁阳极（Ф50×1500）阳极体埋设采用立式埋设，阳极钻孔规格（直 径×深）φ 0.4m×3.5m阳极体顶部距地面埋深 1.8m，根据现场地质情况，阳极顶部距地 面距离可适当调整，但埋深不低于 1m阳极体中心间距 2.5m，阳极顶和阳极底采用冶金 焦炭回填，回填厚度不小于 200mm，然后采用回填土回填3 施工中需仔细检查每支含铬高硅铁阳极头引出电缆、引出电缆与阳极主电缆的连接是否 牢靠阳极引出线与阳极的接触电阻应小于 0.01Ω ；拉脱力数值应大于阳极自身质量的 1.5 倍，接头应密封可靠6.3.4 阳极汇流电缆采用双馈电缆方式与单支阳极连接，每组阳极汇流电缆的首端与尾端应 接至阳极测试桩的同组接线柱上阳极地床汇流电缆采用 VV22-0.6/1kV 1×35mm2 电缆， 每支阳极引出线（VV-0.6/1kV 1×16mm2）与阳极汇流电缆连接采用铜管钳接，并用热熔胶和电缆连接收缩套对连接点密封防腐，电缆连接方式及连接处的密封防腐见下图5 在回填时，应将回填土进行过筛，防止块状坚物对阳极及阳极电缆的损坏，安装阳极时 不能拽拉阳极引线。
阳极埋地后应适量浇水，以确保阳极工作环境的湿润同时，施工中还 应注意阳极与电缆之间的连接和防腐密封，应确保连接点导电良好，密封严密6 阳极地床起始端设置测试桩，从恒电位仪引来的阳极主缆通过测试桩与阳极地床的阳极 汇流电缆均压连接测试桩要求安装竖直、稳固，电缆与测试桩的连接应使用铜鼻子 7 阳极主电缆从 RTU 撬装小屋外部接线箱的输出阳极端子引出，敷设至阳极地床位置处 阳极敷设路径见具体阀室阴极保护站图纸8 每组阳极的第一支埋设处和最后一支埋设处应设置标志桩，表明阳极安装位置外电缆 应在沿电缆路径直线每间隔 50m 处、转弯处、阳极地床埋设末尾处应设立明显标志桩，标 志桩结构及安装图见图纸9 高硅铸铁阳极安装详见以上图纸施工中应避免高硅铸铁阳极与外部金属体靠近，严禁有 任何搭接现象10 阳极地床应在阴极保护设计人员会同施工单位技术人员现场指定的阳极地床位置处进行 施工如果埋设位置受到限制，则在设计人员现场确认后也可向周围做适当调整 11 阳极地床施工完成后应按 GB/T 21246-2007 的方法对阳极地床进行接地电阻测试，数 值不宜大于 2Ω 12 阴极保护施工单位需具备防水防腐保温贰级以上资质，同时具备建筑行业安全生产许可 证。
