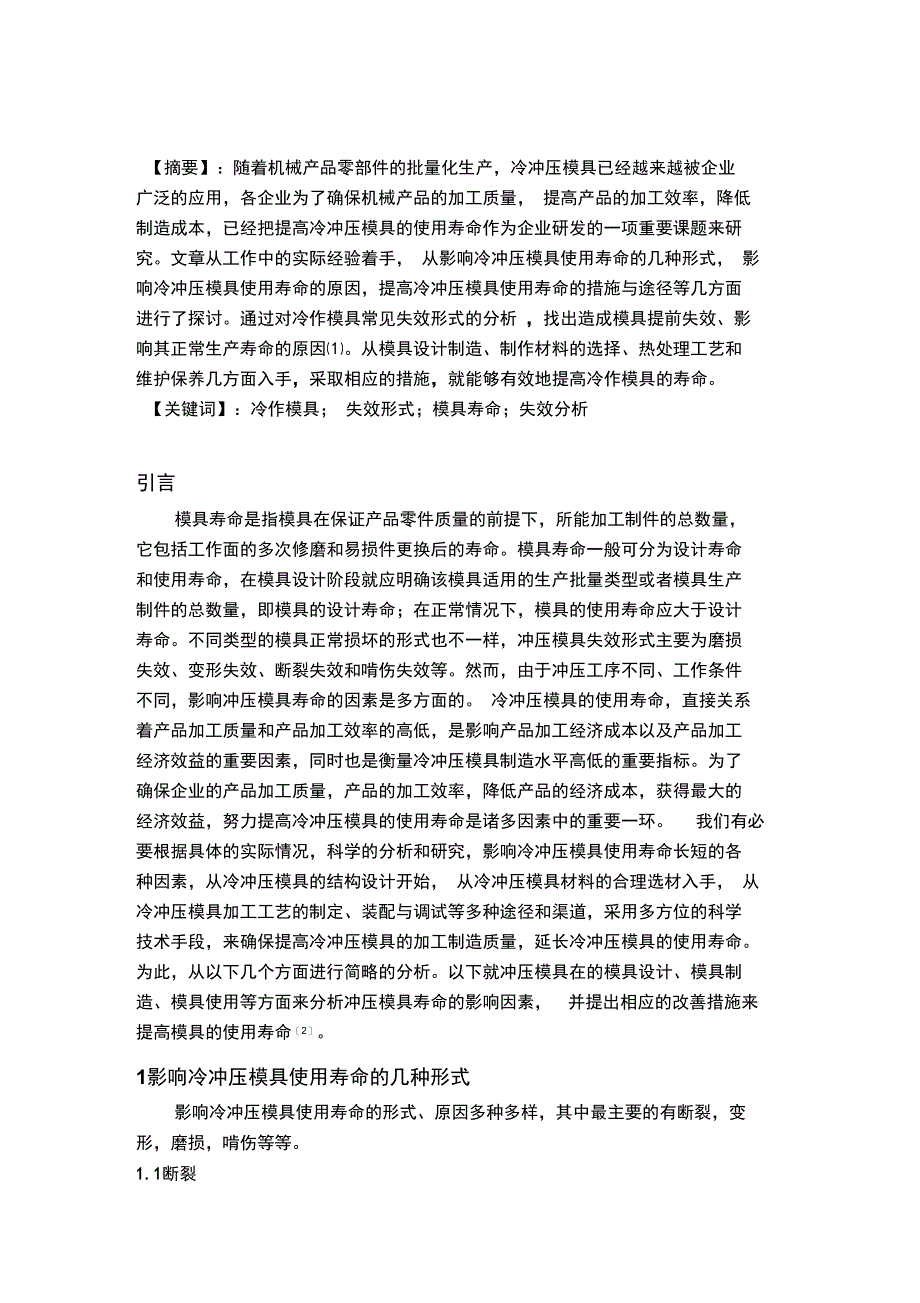

摘要】：随着机械产品零部件的批量化生产，冷冲压模具已经越来越被企业 广泛的应用，各企业为了确保机械产品的加工质量， 提高产品的加工效率，降低 制造成本，已经把提高冷冲压模具的使用寿命作为企业研发的一项重要课题来研 究文章从工作中的实际经验着手， 从影响冷冲压模具使用寿命的几种形式， 影 响冷冲压模具使用寿命的原因，提高冷冲压模具使用寿命的措施与途径等几方面 进行了探讨通过对冷作模具常见失效形式的分析 ，找出造成模具提前失效、影 响其正常生产寿命的原因⑴从模具设计制造、制作材料的选择、热处理工艺和 维护保养几方面入手，采取相应的措施，就能够有效地提高冷作模具的寿命关键词】：冷作模具； 失效形式；模具寿命；失效分析引言模具寿命是指模具在保证产品零件质量的前提下，所能加工制件的总数量， 它包括工作面的多次修磨和易损件更换后的寿命模具寿命一般可分为设计寿命 和使用寿命，在模具设计阶段就应明确该模具适用的生产批量类型或者模具生产 制件的总数量，即模具的设计寿命；在正常情况下，模具的使用寿命应大于设计 寿命不同类型的模具正常损坏的形式也不一样，冲压模具失效形式主要为磨损 失效、变形失效、断裂失效和啃伤失效等。
然而，由于冲压工序不同、工作条件 不同，影响冲压模具寿命的因素是多方面的 冷冲压模具的使用寿命，直接关系 着产品加工质量和产品加工效率的高低，是影响产品加工经济成本以及产品加工 经济效益的重要因素，同时也是衡量冷冲压模具制造水平高低的重要指标为了 确保企业的产品加工质量，产品的加工效率，降低产品的经济成本，获得最大的 经济效益，努力提高冷冲压模具的使用寿命是诸多因素中的重要一环 我们有必要根据具体的实际情况，科学的分析和研究，影响冷冲压模具使用寿命长短的各 种因素，从冷冲压模具的结构设计开始， 从冷冲压模具材料的合理选材入手， 从 冷冲压模具加工工艺的制定、装配与调试等多种途径和渠道，采用多方位的科学 技术手段，来确保提高冷冲压模具的加工制造质量，延长冷冲压模具的使用寿命 为此，从以下几个方面进行简略的分析以下就冲压模具在的模具设计、模具制 造、模具使用等方面来分析冲压模具寿命的影响因素， 并提出相应的改善措施来提高模具的使用寿命［2］1影响冷冲压模具使用寿命的几种形式影响冷冲压模具使用寿命的形式、原因多种多样，其中最主要的有断裂，变 形，磨损，啃伤等等1.1断裂冷冲压模具凸、凹模在使用过程中，突然出现的破损、折断和裂痕等现象。
由于模具的凸、凹模是模具在冲压工作中承受冲压力最大的部分，因此模具凸、 凹模在冲压过程中，会出现断裂等现象，其主要原因是：热处理加工处置不当（淬 火过硬或硬度层太深），设计间隙过小等均会造成模具凸、凹模破损、折断和断 裂【1】模具凸、凹模的断裂，有的是局部的损坏，我们可以通过修复后继续使 用，有的则是断裂损坏的程度比较大或是完全损坏不可再修复， 只得按图纸设计另行配置新的凸模或凹模后使用下图 1是凸模折断与拉断示意图：图1飞壳反挤凸模断裂a 折断 b 拉断a折断（见图1a）图2是飞壳反挤凸模，图2a是凸模断裂中的一种常见形 式，断口大多数集中在台阶过渡处，断口是倾斜的，在断口上呈现出断裂时的撕 裂条纹犷并且能看出裂纹产生的区域及其断裂的方向b.拉断（见图1b）在我们的实际使用中发现，凸模拉断多半是在润滑条件 变坏的情况下发生的，每卸件一次，凸模上都会产生一次附加拉应力的作用 拉断部位均在截面变化的过渡处，断口平整1.2变形冷冲压模具凸、凹模在使用过中发生了形状变形，使被加工出的产品零件，几何形状有所改变，进而影响了被加工零件的尺寸精度与形状要求 这与断裂的情形正好相反，主要是由于凸、凹模在热处理过程中淬火硬度不够或淬火硬度层 太浅，而使得凸、凹模在受力过程中发生了几何变形。
由于各方面的原因，凸模 往往在冷挤压几次或几十次后就会产生 0.2%〜0.5%的塑性变形，其塑性变形形 式是镦粗、变形和弯曲等永久变形如下图 2所示：(a) (b) (c)图2塑性变形a——镦粗b——变形c——弯曲1.3磨损冷冲压模具凸、凹模与被加工材料之间相互长时间频繁摩擦，造成的磨损 由于凸、凹模在与被加工材料之间相互长时间摩擦， 大批量长时间的冲裁加工零 件，冲裁零件毛刺过大(间隙过大)，凸、凹间隙过小等，都是造成凸、凹模刀 口部分磨损的重要原因如凸、凹模刀口变钝，棱角变园等等1.4啃伤冷冲压模具凸、凹模间隙调整装配不均匀，凸、凹模相邻边缘相互啃咬，造 成凸、凹模刃口啃伤如模具装配过程中，凸、凹模位置偏移、间隙不均匀，安 装不带导向的模具时，凸、凹模间隙调整不合适，而发生的凸、凹模相互啃咬损 伤2影响冲压模具寿命的因素2.1模具结构的影响合理的结构可以提高模具的寿命，模具设计的原则是保证足够的强度和刚 性、对中性和合理的冲裁间隙及受力平衡、承载变形小、有足够的稳定性、并减 少应力集中，模具的形位和尺寸精度能满足工作质量要求 ⑶模具的结构形式是 根据冲压件的形状来设计的，对同一冲压件，模具的结构形式可以有很多种选择， 若模具结构不合理可能导致应力集中而断裂失效。
冲压件的形状越复杂，模具结 构也会越复杂，冲压时会加大模具的局部磨损或变形、 损坏，将会降低模具的寿命影响模具寿命的结构主要有模具圆角半径、 凸模端面形状、凹模锥角和凹模截面变化的大小模具零件各表面的转角应尽可能设计成圆角过渡， 以避免应力集中；对于凹模、型腔及部分凸模、型芯，可采用组合或镶拼结构来消除应力集中，模具零件 的相邻面均会以不同圆角半径过渡一般来讲，凸的圆角半径对工艺影响较大，过小的凸圆角半径在板料拉伸中将增加成形力， 在模锻中，易造成锻造折叠（缺陷）过小的凹圆角半径会使模具局部受力恶化，在圆角半径处产生较大的应力 集中，萌生裂纹，导致断裂较大的圆角半径可使模具的受力均匀整体模具通常存在凹圆角半径，易造成应力集中，引起开裂采用预应力加 强环，使模具产生切向压应力，降低成形过程中的峰值拉应力， 可有效提高模具 寿命采用组合模具，可根据模具服役条件，对不同模块选用不同材料，既便于加 工、更换，又能在一定程度上降低模具的材料成本和加工成本， 同时提高模具寿命模具参数有冲裁间隙、冲裁力、卸料力、搭边值等等，其中冲裁间隙对模具 寿命的影响最大，如间隙合理，模具寿命长；间隙过大或过小，都会降低模具寿 命。
当间隙偏小时，冲裁时在增大光亮带的同时，也增大了摩擦的距离而且刃 口附近所受到的正压力与侧压力都将增大， 温度也将升高因此刃口的磨损也将 增大，模具寿命较低适当增大冲裁间隙，即采用合理大间隙冲裁，刃口的磨损 将减轻，模具寿命可以显著提高生产实例证实例如：当冲裁 1.2 mm厚的低 碳钢板，相对冲裁间隙Z/1取10%时，刃模寿命为1万次；当Z/1取25%时， 刃模寿命达6.8万次，提高了近六倍冲裁1.2 mm厚的黄铜板时，Z/1值分别 取7%和14%时，刃模寿命分别为1.5万次和11万次模具结构设计时，尽量结构紧凑、操作方便，还要保证模具零件有足够的强 度和刚度；对于凸模设计要注意导向支撑、 对中保护小冲头的折断已成为主要 的失效形式若其安装偏斜2°，寿命便降低60%以上对于多凸模冲裁，在几 个凸模直径相差较大，相距又很近的情况下，如果小凸模细小而又较长，则容易 造成失稳或折断具有导向装置的模具，能保证模具零件在工作中的相对位置精 度，提高模具抗弯曲、抗偏载能力，有效避免不均匀磨损可靠的导向结构，对 于避免凸模与凹模间相互啃咬极为有效， 对于小、无间隙的大中型型腔模、冲裁 模、精冲模尤为重要。
因而为了提高模具的寿命，必须正确选择导向形式和导向 精度导向精度的选择应高于凸、凹模的配合精度对于模架，为防止变形挠曲，可适当增加厚度；模具设计中尽可能减少在维 修某一零部件时需拆装的范围，尤其是易损件更换时，拆装范围小可以提高修模 速度和难度2.2模具材料的影响模具材料对模具寿命的影响应综合考虑模具的工作条件、 性能要求、尺寸形状和结构特点等因素模具材料的性能要求主要包括：力学性能、高温性能、表 面性能、工艺性及经济性等因此，对模具工作零件材料的基本要求：其一，足 够的使用性能对模具钢的使用性能的基本要求是具有硬度 HRC 58〜64和高强 度，并具有高的耐磨性和足够的韧性，热处理变形小，有一定的热硬性不同的 冲模对模具钢的性能要求是有区别的冲裁模要求高硬、高耐磨性和一定的韧度； 拉伸等成型模要求高耐磨、抗粘合能力；其二，良好的工艺性能冲模工作零件 加工制造过程一般较为复杂，因而必须具有对各种加工工艺的适应性冲压材料 的工艺性要求包括可锻性、脱碳和氧化的敏感性、淬硬性、淬透性、淬火裂纹敏 感性和磨削加工性等；其三，合理的经济性能通常根据冲压件的材料特性、生 产批量、精度要求等，选择性能优良的模具材料，兼顾合理的经济性。
2.3模具制造工艺的影响（1） 、锻造工艺的影响模具加工制造工艺，特别是锻造工艺对模具的失效影响也极大 合理的锻造 工艺，可以使大块状碳化物破碎，使之细小均匀分布但若锻造工艺不合理，则 达不到打碎晶粒、改善方向性、提高钢的致密度的目的，甚至引发锻造裂纹等缺 陷常见的锻件表面缺陷有裂纹、折叠、凹坑等，内部缺陷有组织偏析、流线分 布不合理、疏松、过热、过烧等锻后退火的目的是为了去除锻造应力，退火是 否充分对模具的断裂抗力影响也很大2） 、加工工艺的影响模具的型腔部位或凸模的圆角部位在机加工中， 常常因进刀太深而使局部留 下刀痕，造成严重应力集中，当进行淬火处理时，应力集中部位极易产生微裂纹 放电加工时，由于放电产生大量的热，将使模具被加工部位加热到很高温度， 使 组织发生变化，形成所谓的放电加工异常层，在异常层表面由于高温发生熔融， 然后很快地凝固，该层在显微镜下呈白色，内部有许多微细的裂纹，白色层下的 区域发生淬火，叫淬火层，再往里由于热影响减弱，温度不高，只发生回火，称 回火层测定断面硬度分布：熔融再凝固层，硬度很高，达 610〜740,厚度为30卩m,淬火层硬度400〜500,厚为20卩m。
回火属高温回火，组织较软，硬度 380〜400,厚为10卩m磨削加工时，由于磨削速度过大，砂轮粒度过细或冷却 条件差等因素影响，均会导致磨削表面过热或引起表面软化， 硬度降低，使模具在使用中因磨损严重，或热应力而产生磨削裂纹，导致早期失效3） ）热处理工艺的影响模具的热处理质量对模具的性能与使用寿命影响很大 模具热处理的目的是 使模具获得理想的组织从而获得所需性能，但若热处理不当或工艺不合理，则 可导致模具产生热处理缺陷或性能降低，从而引发模具失效 ⑷根据模具失效原 因的分析统计，热处理不当引起的失效占 50%以上如淬火温度过高，则会引起钢的过热，甚至过烧，引起晶粒长大、晶界熔化等，导致模具韧性下降，使模 具发生崩刃或前期断裂，特别是对承受巨大冲击载荷的锻模及冷作模具， 更应控 制钢的晶粒度，不使其长大而淬火温度过低，则难以保证有足够的合金元素溶 于基体中，这将会降低钢的基本强度和组织稳定性，使钢容易产生早期变形、压 塌或热疲劳裂纹淬火冷却速度过快或温度过低，都会出现淬火微裂纹，这将更 容易产生热疲劳裂纹，甚至早期断裂［役模具回火温度过低，回火不足，则会在 模具中残留较多的淬火应力，使模具韧性下降，从而使模具发生早期断裂。
但若 回火温度过高，则硬度下降，降低了强度和耐磨性实践证明，模具工作零件的 淬火变形与开裂，使用过程中早期断裂，虽然与材料的冶金质量、锻造质量、模 具结构及加工有关，但与模具的热处理关系更大3提高冲压模具寿命的主要措施合理的冷冲压模具设计结构、适合的模具选材和高质。
