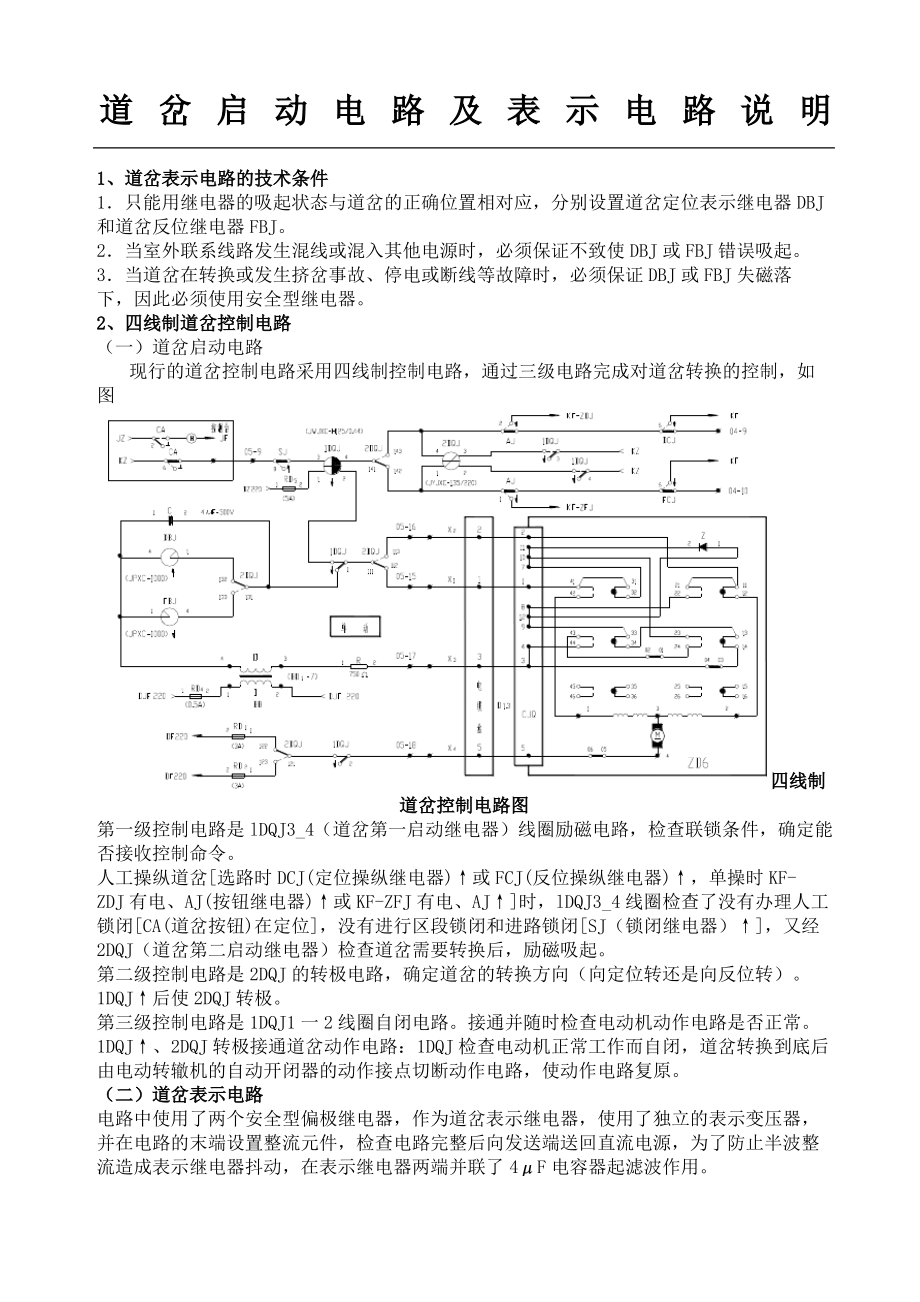

道道 岔岔 启启 动动 电电 路路 及及 表表 示示 电电 路路 说说 明明1 1、道岔表示电路的技术条件、道岔表示电路的技术条件1只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器 DBJ和道岔反位继电器 FBJ2当室外联系线路发生混线或混入其他电源时，必须保证不致使 DBJ 或 FBJ 错误吸起3当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证 DBJ 或 FBJ 失磁落下，因此必须使用安全型继电器2 2、四线制道岔控制电路、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制四线制道岔控制电路图道岔控制电路图第一级控制电路是 lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令人工操纵道岔选路时 DCJ(定位操纵继电器)或 FCJ(反位操纵继电器)，单操时 KF-ZDJ 有电、AJ(按钮继电器)或 KF-ZFJ 有电、AJ时，lDQJ3_4 线圈检查了没有办理人工锁闭CA(道岔按钮)在定位，没有进行区段锁闭和进路锁闭SJ（锁闭继电器），又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。
第二级控制电路是 2DQJ 的转极电路，确定道岔的转换方向（向定位转还是向反位转）1DQJ后使 2DQJ 转极第三级控制电路是 1DQJ1 一 2 线圈自闭电路接通并随时检查电动机动作电路是否正常1DQJ、2DQJ 转极接通道岔动作电路：1DQJ 检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原二）道岔表示电路（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了 4F 电容器起滤波作用3 3、六线制直流双电动转辙机控制电路、六线制直流双电动转辙机控制电路当轨道线路采用 12 号 60 kg/mAT 道岔时，一台转辙机已经适应不了转换力和牵引力的要求所以，要采用双机牵引，在双机牵引道岔方式中，一般 ZD6-E 型转辙机使用在第一牵引点，而 ZD6-J 型转辙机则用在第二牵引点直流双电动转辙机控制电路一般采用六线制，控制电路如下图所示一）六线制直流双电动转辙机控制电路的特点该电路与直流单动转辙机控制电路原理基本相同，但它有以下特点：(1)双电动转辙机牵引中，设在第一牵引点的电动转辙机称为主机。
设在第二牵引点的电动转辙机称为副机在控制电路中，主机和副机并联运行，同步动作，但动程不同，当尖轨与基本轨密贴后，两机同时锁闭道岔2)由于 2DQJ 继电器接点不够用，故增加第二道岔启动继电器复示继电器 2DQJF，其型号与 2DQJ 相同，目的是使主机和副机同步动作使用中将 2DQJF 的第一组和第二组极性接点并联后从室内经分线盘引向室外电动转辙机，作为主机和副机的启动电路和表示电路的公用线3)直流双电动转辙机表示电路室内部分共用，室外部分经主机和副机的自动开闭器表示接点串联，检查两台电动转辙机同步动作，并经过设在副机内的二极管 Z 整流后，使 DBJ 或FBJ 励磁，给出道岔位置的正确表示二）六线制直流双电动转辙机控制电路六条线分工的使用Xl 线为道岔由反位向定位转动的主机转辙机启动和道岔定位表示用合线；X2 线为道岔由定位向反位转动的主机转辙机启动和道岔反位表示用合线；X3 线为道岔表示的共用线；X4 线为道岔启动的共用线；X5 线为道岔由反位向定位转动的副机转辙机启动专用线；X6 线为道岔由定位向反位转动的副机转辙机启动专用线三）道岔启动电路（以道岔由定位向反位转动为例）当操纵道岔由定位向反位转时道岔启动电路为：首先 1DQJ 吸起，使 2DQJ 转极，2DQJ 转极后，使 2DQJF 的第一和第二组接点同时向两台转辙机送出启动电流，使两台转辙机同时动作。
转辙机同时启动的电路有两条：一条为：DZ220-RD3-lDQJl_2 线圈-lDQJ12_11-2DQJF121_123-X6-副机转辙机接点 11_12-电机线圈 2-3-4-安全接点 05-06-X4 线-lDQJ21_22-2DQJ121-123RD2-DF220另一条为：DZ220-RD3-lDQJl_2 线圈-lDQJ12_11-2DQJ111_113-X2-主机转辙机接点 11_12-电机线圈 2-3-4-安全接点 05-06-X4 线-lDQJ21_22-2DQJ121-123-RD2-DF220四）道岔表示电路（反位表示电路）FBJ 继电器线圈 4-BDl-7 表示变压器-4-3-R-X3 线一主机转辙机接点 44-43-安全接点02-01-主机转辙机接点 24-23-副机转辙机接点 44-43-安全接点 02-01-副机转辙机接点24-23-整流匣 Z-副机转辙机接点 22-21-主机转辙机接点 22-21-11-X2 线-2DQJFll3_l11-lDQJ11_13-2DQJ131_133-FBJ 线圈 1反位表示继电器吸起4 4、提速道岔控制电路、提速道岔控制电路ZYJ7ZYJ7 型电液转辙机道岔控制电路型电液转辙机道岔控制电路1ZYJ7 型电液转辙机室内启动电路电液转辙机室内的启动电路与电动转辙机室内的启动电路所检查的条件基本相同，不同之处是 1DQJl_2 线圈所接的电路条件有所改变。
下面以按进路操纵方式使道岔由定位向反位转换为例对 ZYJ7 型电液转辙机室内启动电路加以说明电路图见附图电路图见附图1DQJ 的励磁电路：KZ-CA61_63-SJ81-82-lDQJ3_4 线圈-2DQJ141_142-AJ11_13-FCJ61_62-KF1DQJ 励磁后，1DQJF 随之吸起，其电路为：KZ-lDQJF1_4 线圈-TJ33_31-lDQJ32_31-KF1DQJ 励磁后，其前接点接通 2DQJ 的转极电路，2DQJ 的转极控制条件与 1DQJ 的吸起条件基本相同，这里 2DQJ 转极的作用是用来反映操纵意图（即操纵定位还是操纵反位），控制电动机的转动方向，是通过对三相电动机的线圈输入电源换相来实现的2DQJ 的转极电路是：KZ-lDQJF31_32-2DQJ2_l 线圈-AJl1_13-FCJ61_62-KF.由于 1DQJ、1DQJF 的吸起和 2DQJ 的转极构成三相交流电动机电路A、B、C 三相交流电经 RD1RD3 进入 DBQ，使 BHJ 吸起，接通 lDQJl_2 线圈自闭电路电动机转换完毕，无电流流经 DBQ，BHJ 落下，断开 1DQJ 电路，随之断开 1DQJF 电路。
ZYJ7 型电液转辙机 1DQJ自闭电路与电动转辙机 1DQJ 自闭电路的最大区别是采用的电源不同，ZYJ7 型电液转辙机1DQJ 自闭电路电源仍采用 KZ、KF（24V 直流控制电源），其自闭电路为：KZ-R3-lDQJl_2 线圈-BHJ32_31-TJ33_31-1DQJ32-31-KF.当操纵道岔由反位向定位转换时，1DQJ 吸起，1DQJF 吸起使 2DQJ 转极，构成电液转辙机启动电路三相交流电 A、B、C 经 RD1RD3 进入 DBQ，分别接通电动机定子绕组，其电路分别是：A 相-RDl-DBQll_21-DQJ12-11-Xl-电动机 W 绕组B相-RD2-DBQ31_41-1DQJF12_11-2DQJ111_112-X2-转辙机接点43-44-遮断器开关K-电动机U绕组C 相-RD3-DBQ51_61-lDQJF22_21-2DQJ121_122-X5 一转辙机接点 41-42-电动机 V 绕组同理，当操纵道岔由定位向反位转动时，其电路分别是：A 相-RDl-DBQ11_21-lDQJ12_11-X1-电动机 W 绕组B 相-RD2-DBQ31_41-1DQJF12_11-2DQJ111_113-X4 一转辙机接点 11-12-电动机 V 绕组C相-RD3-DBQ51_61-1DQJF22_21-2DQJ121_123-X3一转辙机接点13-14-遮断器开关K-电动机U 绕组在 ZYJ7 型电液转辙机 1DQJ1_2 线圈的自闭电路中，还并联了 TJ（停止继电器）、1DQJF，串接了 BHJ（保护继电器）接点和 R3 电阻，其作用分别是：(1)1DQJl_2 线圈回路中并联了 TJ（停止继电器），该继电器为 JSBXC-850 型时间继电器，它从 1DQJ 吸起后，从 1DQJ 第三组前接点接通电源后开始计时，经 30s 后吸起，用 30s 的延时吸起时间足可以保证双动或三动道岔都能转换到规定的位置，然后再切断 1DQJ 的自闭电路和 1DQJF 的励磁电路，目的是防止道岔遇到卡阻转换不到位，使电动机工作时间过长而烧坏。
2)1DQJl_2 线圈回路中还并联了 1DQJF 继电器，目的是考虑接点组的运用，它的吸起与落下与 1DQJ 是同步的3)DBQ(断相保护器)的作用是：当控制电源中有任一相发生断相，或三相电源不平衡，或室外负载不平衡时，BHJ 落下，切断 1DQJ 自闭电路，使 1DQJ 落下，切断其余两相电源，以保证电动机不被烧毁DBQ 原理图如图所示，断相保护器的内部电路如下图所示：由三个电流互感器和一个整流桥组成三个互感器的一次侧分别串在三相电路当中，二次侧首尾相连，再接以整流桥互感器工作在饱和状态，当三相电流通过时，互感器二次侧除基波外还有其他谐波分量由于三相基波相位差为 120基波分量UAl+UBl+UC1=O，其谐波 UA3+UB3+UC3=3UA3由 3UA3 经过桥式整流输出直流，使 BHJ 继电器吸起，以保持 1DQJ 吸起若在三相交流电通电过程中出现断相（例如断 A 相），此时电机缺相运行极易烧毁电机此时，由于有电的两相电流矢量和为零，即IB+IC=0 亦即 IB=-IC两个互感器次级线圈对向接通，电压之和为零，道岔监督保护器失去直流输出，使 BHJ 断电释放，用其接点切断 1DQJ 保留电路，停止三相供电。
电路设计的道岔监督保护器技术要求如下：额定电源电压：50Hz380V；输出电压：当初级回路电流在 1.53 A 变化时，U=1522V；任意切断一相时，U0.5V4)在 lDQJl_2 线圈自闭电路中串接了 27/25W 的电阻，作用是防止电流过大时烧损继电器2ZYJ7 型电液转辙机室外启动电路ZYJ7 型电液转辙机室外的启动是通过 Xl、X2、X3、X4、X5 来完成的，由定位向反位启动由Xl、X3、X4 完成；由反位向定位启动由 Xl、X2、X5 来完成下面以第 1、3 排端子定位闭合，从定位向反位操纵为例，看室外启动电路是如何构成的，电缆盒(H224)Xl 线-W（电动机绕组 1）；X3 线-13_14-安全接点 K-U（电动机绕组 2）；X4 线-11_12-V(电动机绕组 3)此时一动电动机绕组 W、U、V 同时接通了三相电源，便开始转动，启动转辙机向反位转换一动道岔转换完毕后，主机的自动开闭器接点接通第 2、4 排接点，断开第 1、3 排接点，也就接通了副机的启动电路，使主机的三相电动机继续转动，即：X1 线一主机电机线圈 W；X3 线一主机 23_24-主机 45_46-副机 13_14-主机安全接点 K-主机电机线圈 U；X4 线一主机 21_22-副机 11_12-主机电机线圈 V。
在电动机的启动电路中串接了设在液压站内的安全接点 K，其作用是在人工摇动道岔时断开电机的启动电路，保证作业人员的人身安全转辙机再由反位向定位转换的电路动作顺序与上述基本相同，只是接入的控制线和检查的启动接点不同两条启动电路的工作原理见附图两条启动电路的工作原理见附图3ZYJ7 型电液转辙机道岔表示电路ZYJ7 型电液转辙机表示电路，由 BDl-7 型表示变压。
