《粉尘危害及预防》ppt课件_第1页
1/94

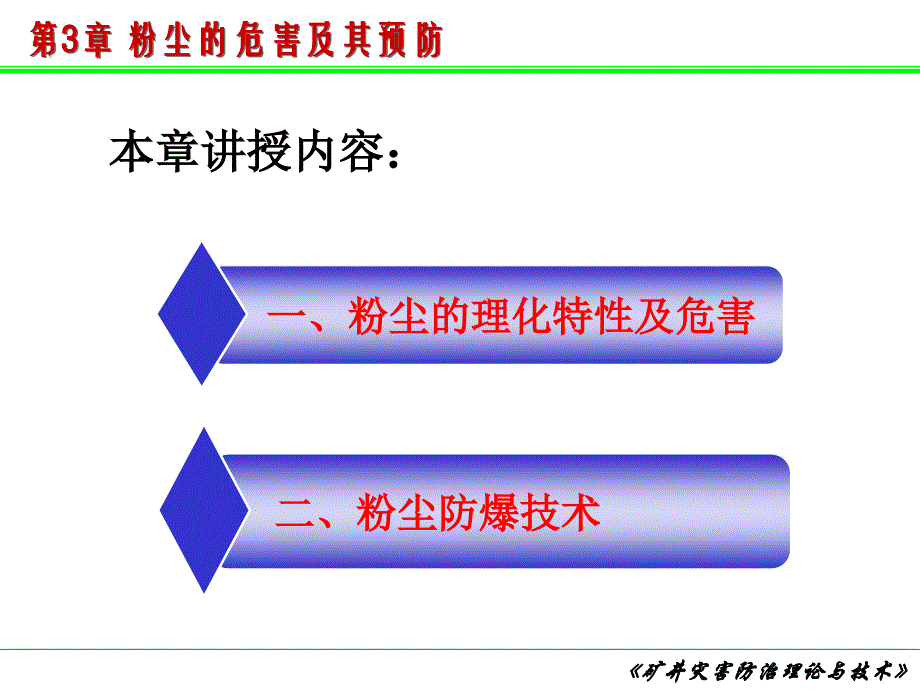

本章讲授内容:,革水密风护管教查,职业卫生工程 防尘八字方针:,1.1 什么是粉尘?,国际标准化组织定义: 粒径小于75μm的固体悬浮物 GB/T15604-2008《粉尘防爆术语》: 细微的固体颗粒 可分为: 呼吸性粉尘/飘尘/落尘/可见粉尘/显微粉尘等 特点: 能在空中停留、一段时间后可以沉降,可燃性粉尘: 可与助燃气体发生氧化反应而燃烧的粉尘 NFPA( National Fire Protection Association)美国防火协会标准: 直径小于420微米,在分散状态下点火会引起火灾或爆炸的细微颗粒物 如:煤 农业(淀粉、面粉、饲料、粮食) ;化学(塑料、香料、硫、橡胶、染料、杀虫剂、橡胶、化肥);医药食品工业(药品、糖);金属加工(铝、镁、锌等);木材、烟草、造纸、纸浆、家具等 水泥、泥沙、飞灰等是不可燃粉尘1.2 粉尘的理化性质,(1)游离二氧化硅含量 引起硅肺病得主要因素 测量方法: GB5748-85 焦磷酸质量法(P216),一般每年测定一次,1.2 粉尘的理化性质,(2)粒径、分散度和浓度 1)粒径(粒度) 用平均直径或投影走向长度表示,单位:μm。

粗尘 40um,极易沉降 细尘 10-40um,肉眼可见,静止空气中加速沉降 微尘 0.25-10um,静止空气中呈等速沉降 超微粉尘 0.25,悬浮于空气中,做布朗运动,1.2 粉尘的理化性质,(2)粒径、分散度和浓度 2)分散度 表示方法:数量分散度和质量分散度 测量方法: 显微镜观测法-不适用于可溶于有机溶剂的粉尘和纤维状粉尘(P215) 自然沉降法,1.2 粉尘的理化性质,(2)粒径、分散度和浓度 3)浓度 表示方法:质量法(mg/m3)和数量法(颗/cm3) 测量方法: 滤膜法-抽取一定体积的含尘空气,将粉尘阻留在已知质量的滤膜上,由采样后滤膜的增量,计算得到单位体积空气中粉尘的质量(P212),1.2 粉尘的理化性质,(3)粉尘的湿润性 分亲水性粉尘和疏水性粉尘 采取湿式降尘的依据 (4)比表面积 单位质量粉尘的总面积与粒径的关系?) (5)粉尘的电性质 荷电性-带有电荷 导电性-用比电阻表示(外加电荷使粉尘导电) 布袋除尘的基础1.2 粉尘的理化性质,(6)粉尘的黏附性 (7)爆炸性,1.3 粉尘的危害,(1)尘肺病 吸入粉尘中含游离二氧化硅较高-硅肺病 同时吸入煤尘和含游离二氧化硅-煤硅肺病。

长期大量吸入煤尘-煤肺病 (2)爆炸危险性,二、粉尘防爆技术,,1980--2006年,美国共发生了280起粉尘引起的火灾爆炸事故,导致119人死亡,700人受伤美国粉尘爆炸事故状况,典型事故(1): 2003年1月29日,西部制药厂 6人死亡,38人受伤,,典型事故(2): 2008年2月8日皇家糖厂(佐治亚州)事故 14人死亡,36人重伤典型事故(3): 2003年10月29日,贺氏公司铸铝厂铝尘爆炸、火灾 1人死亡,多人受伤典型事故(4): 2003年2月20日,CTA隔声材料厂树脂粉尘爆炸 7人死亡,37人受伤新西兰:奶制品冷库爆炸 马来西亚:面粉厂爆炸 韩国:链斗提升机粮食粉尘爆炸 新加坡:塑料粉尘爆炸、奶酪厂喷雾干燥器爆炸 澳大利亚:食糖爆炸 菲列宾、印度:水泥厂煤尘爆炸 印度:奶粉厂喷雾干燥器爆炸,近年来,亚太地区粉尘爆炸事故状况,1987年3月15日,黑龙江省哈尔滨亚麻厂发生亚麻粉尘爆炸事故,造成58人死亡,65人重伤,112人轻伤八十年代我国发生较大影响的粉尘爆炸事故,20,2002年以来我国粉尘爆炸事故发生状况,涉及的粉尘: 煤尘 饲料 木材 硫磺 色母粉 铝粉 硅铁粉 食糖,22,2010年1月13日、2月25日,相继发生铝粉爆炸事故(2人死亡,6人受伤)、淀粉爆炸事故(20人死亡,8人重伤、49人受伤)。

23,可燃性粉尘爆炸事故呈现多发态势,与我国安全生产“总体稳定、趋向好转”的发展态势不相称! 全社会、相关生产经营单位、从业人员粉尘爆炸及预防认知欠缺!,引起国家高度重视!,主要内容:,25,1 什么是粉尘爆炸? 2 为什么粉尘会发生爆炸? 3 粉尘爆炸五个要素 4 粉尘爆炸的破坏性,第一部分 粉尘爆炸基本原理,26,1 什么是粉尘爆炸?,(1)粉尘 国际标准化组织定义: 粒径小于75μm的固体悬浮物 GB/T15604-2008《粉尘防爆术语》: 细微的固体颗粒 可分为: 呼吸性粉尘/漂尘/降尘/可见粉尘/显微粉尘等 特点: 能在空中停留、一段时间后可以沉降,回顾几个概念,27,(2)可燃性粉尘:可与助燃气体发生氧化反应而燃烧的粉尘 NFPA:直径小于420微米,在分散状态下点火会引起火灾或爆炸的细微颗粒物 如:农业(淀粉、面粉、饲料、粮食) 化学(塑料、香料、硫、橡胶、染料、杀虫剂 橡胶、化肥) 医药食品工业(药品、糖) 金属加工(铝、镁、锌等) 煤、木材、烟草、造纸、纸浆、家具等 像水泥、泥沙、飞灰等是不可燃粉尘回顾几个概念,(3)粉尘云 悬浮在助燃气体中的高浓度可燃粉尘与助燃气体的混合物。

回顾几个概念,回顾几个概念,(4)粉尘爆炸 火焰在粉尘云中传播,引起压力、温度明显跃升的现象回顾几个概念,(5)一次爆炸与二次爆炸、多次爆炸 一次爆炸:也叫初始爆炸,由初始点火源引起的爆炸 二次爆炸:第一次爆炸气浪把沉积在设备或地面上的粉尘吹扬起来,在第一次爆炸的余火引燃下引起第二次爆炸二次爆炸时,粉尘浓度一般比一次爆炸时高得多,故二次爆炸威力比第一次要大得多回顾几个概念,多次爆炸:随着爆炸引起极大的震动,沉积在不同部位的粉尘扬起,形成多个粉尘云,从而产生连环爆炸!,回顾几个概念,,二次、多次爆炸更具破坏性!,32,粉尘云着火时,顷刻间完成燃烧过程,释放大量热能,形成爆燃,使燃烧气体温度骤然升高,体积剧烈膨胀,形成很高膨胀压力,一旦空间受限,发生爆炸!,2 为什么粉尘会发生爆炸?,,诱发较大区域 粉尘反应、 释放能量,,温度、压力 急剧上升, 气体急剧膨胀,可燃粉尘 氧化反应 释放能量,33,3 粉尘爆炸的五个要素,五个要素 粉尘爆炸,燃烧三要素,氧气,可燃性粉尘,点火源,增加,扩散,受限空间,34,(1)可燃性粉尘:一定浓度或数量 (2)氧气 :一定的氧含量是粉尘燃烧的基础 (3)点火源 达到MIE(10-50mJ),能使局部粉尘云的温度发生突变形成火焰的高温热源。

点火源能量: 自燃、轴承过热 100J; 静电 10mJ; 摩擦火花 10J;火焰、热表面 10,000J,3 粉尘爆炸的五个要素,燃烧三要素,点火源分为以下几类: 根据产生能量的方式的不同,点火源可分成八类: ①明火焰 (动火、吸烟、气焊割等) ②高温物体 过热马达、电烙铁、白炽灯、汽车排气管、烟囱火星、焊割作业金属熔渣、暖气片等过热表面,,3 粉尘爆炸的五个要素,36,③电气火花 接线盒、开关、控制箱漏电、短路、接触不良、继电器接点等 ④撞击与摩擦 使用铁制工具、运输工具撞刮、润滑不良轴承、氧化剂撞击 ⑤绝热压缩,37,⑥光线照射与聚焦(雷闪电、光线聚焦) ⑦化学反应放(氧化燃烧、自燃) ⑧静电放电(电晕放电、静电积累、火花放电),(4)扩散 粉尘必须处于悬浮状态,即粉尘云状态这样可以增加气固接触面积,加快反应速度最小浓度(MEC),低于MEC,粉尘粒子间距过大,火焰难以传播 如玉米及淀粉:45g/m3 、沙糖: 19g/m3,3 粉尘爆炸的五个要素,(5)受限空间 粉尘云要处在相对封闭的空间,压力和温度才能急剧升高,继而发生爆炸 无受空间也会爆燃、爆轰,3 粉尘爆炸的五个要素,40,(1)具有极强的破坏性。

粉尘爆炸涉及的范围很广,煤炭、化工、医药加工、木材加工、粮食和饲料加工等部门都时有发生粉尘爆炸尤其是系统爆炸,造成了损失严重,仅1987年哈尔滨亚麻厂的亚麻尘爆炸事故,死亡58人,轻、重伤177人,直接经济损失882万元(当时)4 粉尘爆炸的破坏性,41,(2)容易产生二次爆炸、多次连环爆炸 (3)能产生有毒气体 一种是一氧化碳;另一种是爆炸物(如塑料)自身分解的毒性气体毒气的产生往往造成爆炸过后的大量人畜中毒伤亡,必须充分重视4 粉尘爆炸的破坏性,42,粉尘爆炸现场,4 粉尘爆炸的破坏性,粉尘爆炸现场,43,粉尘爆炸现场,4 粉尘爆炸的破坏性,粉尘爆炸现场,44,4 粉尘爆炸的破坏性,粉尘爆炸现场,45,4 粉尘爆炸的破坏性,粉尘爆炸现场,46,4 粉尘爆炸的破坏性(美国的统计),47,1 哪些粉尘容易爆炸? 2 影响粉尘爆炸的因素 3 容易发生粉尘爆炸的生产工艺 4 容易发生粉尘爆炸的设备 5 预防技术措施,第二部分 预防技术措施,48,一般比较容易发生爆炸事故的粉尘大致有煤、铝粉、锌粉、镁粉、铝材加工研磨粉、铁粉;各种塑料粉末;有机合成药品的中间体;小麦粉、糖、木屑、染料、胶木灰、奶粉、茶叶粉末;烟草粉末、煤尘、植物纤维尘等 特点:活泼金属 有较强的还原剂H、C、N、S等元素存在 当它们与氧化物共存时,便发生分解,由氧化反应产生大量的气体,释放出大量的燃烧热。

1 哪些粉尘容易爆炸?,燃烧热越大的物质越容易爆炸:如煤尘、碳、硫磺等 氧化速度快的物质容易爆炸:如镁粉、铝粉、染料等1 哪些粉尘容易爆炸?,50,容易带电的粉尘也很容易引起爆炸:如合成树脂粉末、纤维类粉尘、淀粉等 通常不易引起爆炸的粉尘有土、砂、氧化铁、研磨材料、水泥、石英粉尘以及类似于燃烧后的飞灰等这类物质的粉尘化学性质比较稳定,所以不易燃烧1 哪些粉尘容易爆炸?,化学性质:主要指燃烧热和燃烧速度 物理性质: 粒子越细越容易爆炸、爆炸强度越高; 粉尘浓度越高爆炸压力越高,但达到一定高度后有下降趋势2 影响粉尘爆炸的因素,(1)自身因素,52,粉尘云 粉尘层,煤粉 510o C 165o C 玉米淀粉 520 440 低密度聚乙烯 450 融化态 铝粉 850 450 调色剂 570 450,粉尘点火温度:点火温度越低,越容易爆炸,53,53,粉尘,直径,微米,Kst(爆炸指数) (bar- m/s),Pmax(最大爆炸压力)(bar ),木屑,29,205,10.5,食糖,30,138,8.5,煤粉,24,129,9.2,玉米淀粉,7,202,10.3,PVC,60,98,8.3,,,,可燃性粉尘爆炸指数:按照GB/T l6426 规定的方法测定,54,粉尘分散情况:分散度越高,爆炸强度越高 点火源强度:点火能量越高,越容易爆炸 最小点火温度:如玉米及淀粉: 470℃ 沙糖: 410℃,2 影响粉尘爆炸的因素,(2)外部因素,55,氧含量:必须达到最低氧含量 粉尘云的温度:越高越易爆炸 湍流情况:湍流越严重,爆炸范围越大 空气湿度:越低,爆炸强度越高,2 影响粉尘爆炸的因素,(2)外部因素,由于机械力的作用会扬起大量粉尘,设备内悬浮的粉尘往往处于爆炸浓度范围之内。

且各种力的作用更容易产生摩擦、撞击火花,静电等点火源,导致粉尘爆炸的发生3 容易发生粉尘爆炸的生产工艺,(1) 粉碎过程,在风力作用下,分离器内的粉尘均处于悬浮状态,此时,如存在足够能量的点火源,爆炸事故就会不可避免地发生2) 气固分离过程,除尘前粉尘是处于悬浮状态的,粘附在滤材上的粉尘在清灰状态下也处于悬浮状态,若恰好有足够能量的点火源,将发生粉尘爆炸事故3)干式除尘过程,59,使用喷雾、气流或沸腾干燥器干燥颗粒状物料或粉料时,设备内形成的可燃粉尘-空气混合物的爆炸事故在生产实践中时有发生4) 干燥过程,60,气力输送过程中,工业粉尘处于蓬松的悬浮状态,已具备粉尘爆炸的主要条件,只要有合适的点火源则极其危险,并且输送管线与分离和除尘设备相连,极易引起二次爆炸,造成更大的伤亡和损失5) 输送。
