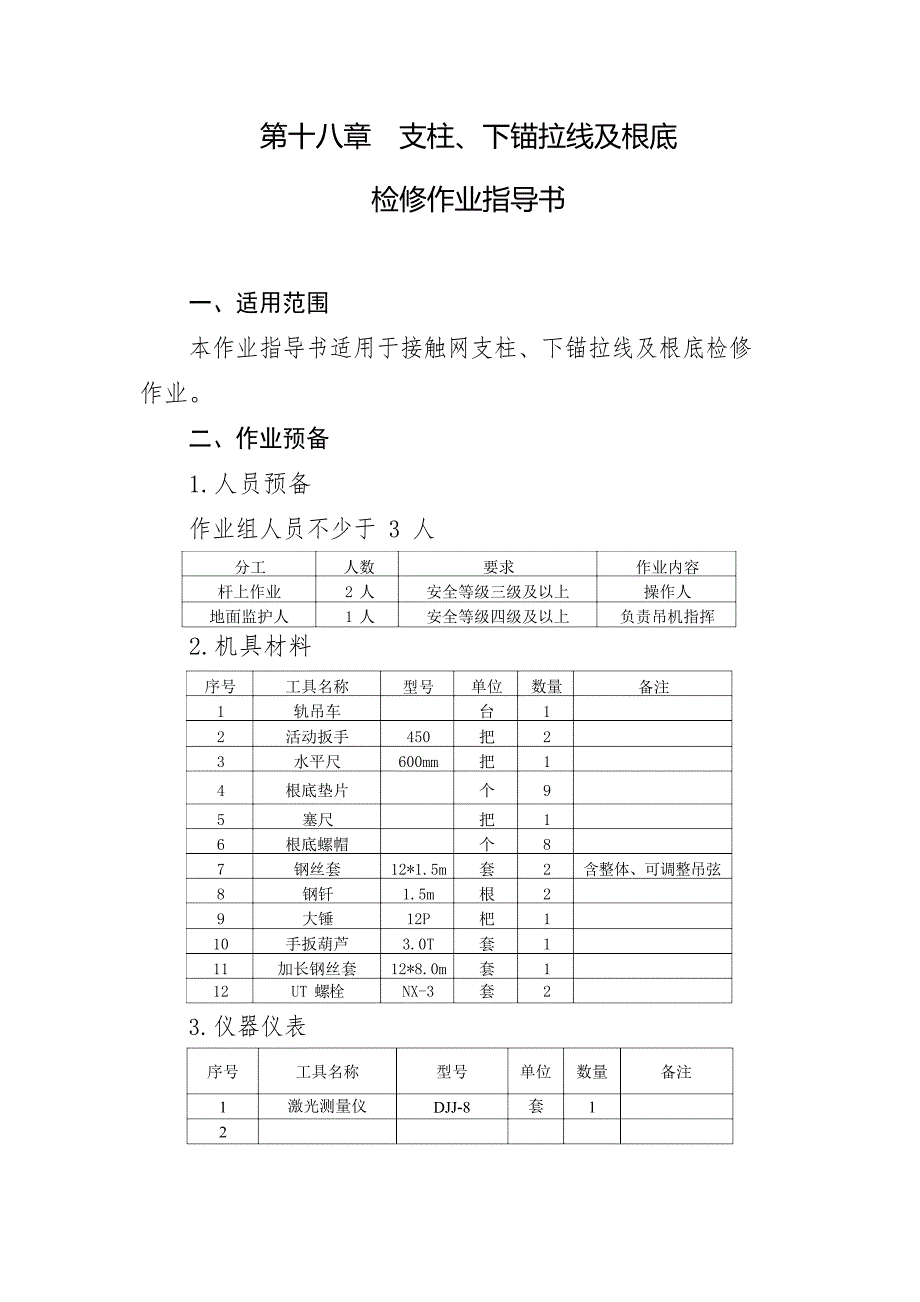

第十八章 支柱、下锚拉线及根底检修作业指导书一、适用范围本作业指导书适用于接触网支柱、下锚拉线及根底检修 作业二、作业预备1.人员预备作业组人员不少于 3 人分工人数要求作业内容杆上作业2 人安全等级三级及以上操作人地面监护人1 人安全等级四级及以上负责吊机指挥2.机具材料序号1工具名称轨吊车型号单位台数量1备注2活动扳手450把23水平尺600mm把14根底垫片个95塞尺把16根底螺帽个87钢丝套12*1.5m套2含整体、可调整吊弦8钢钎1.5m根29大锤12P杷110手扳葫芦3.0T套111加长钢丝套12*8.0m套112UT 螺栓NX-3套2序号工具名称型号单位数量备注12激光测量仪DJJ-8套13. 仪器仪表4. 劳保用品序号 工具名称1 安全帽2 安全带型号 单位 数量 备注— 顶 3双钩 根 1三、质量标准1. 支柱位置支柱跨距符合设计要求，一般不大于 55 米，误差±500mm200km/h 及以上有碴高速铁路，接触网支柱侧面限不应小于 3.1m，允许误差＋50mm、－0mm；站场内困难条件下直线地段不小于 2.5m，站场内仅动车走行区段考虑工务拔道裕留量 40mm，不小于 2.19。
曲线区段接触网支柱侧面限界应相应加宽，其加宽度计 算公式如下：曲线内侧加宽度： 曲线外侧加宽度： 侧面限界：2440——最根本侧面限界；Hx——支柱侧面限界； R——设计线路的曲线半径； H——接触线对轨面的高度； h——外轨超高值2. 支柱本体钢柱：支柱本体不得弯曲、扭转、变形，各焊接局部不得有裂纹、开焊；外表热镀锌层剥落面积不得超过 5%混凝土支柱：支柱本体不得有横向裂纹，混凝土与法兰 盘底座连接局部不应有开裂现象混凝土支柱本体支柱法兰盘底座3. 支柱倾斜率1) 支柱横线路面应垂直于线路中心线，允许偏差不应 大于 2 度2) 单腕臂、双腕臂和中心锚结支柱顺线路方向应直立， 允许斜率为± 2‰；横线路方向，允许向受力反向的倾斜率为 5‰顺线路方向民 横线路方向(3) 硬锚锚柱横线路方向，向受力反向的倾斜率为 0～ 5‰，顺线路方向，向下锚拉线侧倾斜率为 0～5‰4) 补偿下锚柱横线路方向，向受力反向的倾斜率为 0～ 5‰下锚柱横线路方向(5) 曲线内侧的支柱、装设开关的支柱、双边悬挂的支柱、硬横跨支柱、均应直立，允许向受力的反向倾斜，其倾 斜率不超过 5‰6) 接触网各种支柱，均不得向线路侧和受力方向倾斜。
4.支柱根底支柱根底面应高出地面根底帽完整无破损、无裂纹， 支柱根部和根底四周应保持清洁，不得有积水和杂物根底 顶板与支柱底板间填充的砂浆应符合设计要求填方地段的支柱外缘距路基边坡的距离小于 500mm 时应培土，其坡度应与原路基一样高填方地段培土困难、流失 严峻或土质强度不够者，应承受干砌片石或砂浆砌石加固， 片石应挤压严密、堆砌整齐，砂浆应饱满、标号符合规定旋进螺纹旋进螺帽纹5.支柱拉线及拉线根底(1) 拉线与地面夹脚一般状况下为 45°，最大不得超过60°拉线应绷紧，在同一支柱上的各拉线应受力均衡；应 有防腐措施拉线不得有断股、松股、接头及锈蚀各部连 接件、螺栓紧固良好拉线根底四周不得有积水2) 支柱根底未使用水混砂浆履盖的，支柱根底螺栓、螺帽不得有锈蚀现象，双螺帽齐全完整，调整支柱斜率使用 垫片不得超过 3 块UT 螺栓本体(3) 拉线上的可调式 UT 螺栓，螺帽应紧固到整个螺纹长度的 1/2～3/4 范围内，并不得大于 4/5，小于 1/24) 拉线的回头必需使用Ф1.6 不锈钢铁线绑扎，绑扎长度不小于 100mm下锚拉线不锈绑扎线第四节 作业程序`检查支柱根底地表有无开 裂、下沉现象`检查支柱倾斜方向，有无向受力方向倾斜`检查支柱本体外表有无裂纹和镀锌层剥落`检查支柱焊接局部或混凝土与法兰盘连接局部检查支柱地角螺帽的紧固状况，有无生锈现象复检支柱、根底及拉线的状态检查拉线是否受力绷直，双股拉线是否受力均衡存在问题克缺检查拉线有无生锈、断股现象检查UT螺栓的安装是否符合技术标准检查UT螺栓的安装是否符合技术标准检查UT螺栓的安装是否符合技术标准检查拉线连接部件开口销是否齐全五、作业步骤1. 检查支柱根底四周地表有无下沉、开裂现象。
2. 检查支柱是否直立，有无向受力方向或线路侧倾斜下锚支柱如支柱向下锚方向倾斜，但支柱未觉察有裂纹，需调整支柱的斜率，方法如下：(1) 将下锚支承力索、接触线与另一个锚段的承力索、 接触线并锚，使支柱完全不受下锚拉力；(2) 通过 UT 螺栓调整拉线的长度，使支柱直立；假设 UT 螺栓的螺帽旋进到 1/2 的螺纹，支柱还未到达斜率要求，则撤除 UT 线夹，重制作拉线的回头，缩短拉线的长度到达调整支柱倾斜率的目的；3. 检查混凝土支柱外表及与法兰盘连接局部、钢柱焊接 部份是否有不允许消灭的裂纹假设连接局部消灭开裂现象，则必需更换支柱，处理方法 如下：(1) 将该支柱上的接触悬挂、支撑装置和定位装置全部 撤除；(2) 撤除支柱上所在的安装工具，含腕臂支撑装置、底 座、附加导线；(3) 在支柱 3/4 高度处安装一根钢丝套，轨道吊车吊臂钩吊备力；(4) 撤除旧支柱根底螺帽，将旧支柱从地脚螺栓中撤除； (5)支柱 3/4 高度处安装一根钢丝套，轨道吊车吊臂将支柱吊起，对准根底放置(6)紧固根底地脚螺帽，撤除钢丝套，轨道吊车撤除； (7)重安装底座、附加导线、腕臂装配，倒装接触悬挂，复测接触网静态参数。
4. 检查支柱根底的地脚螺帽是否紧固到位，地脚螺栓、 螺帽有无生锈5. 检查拉线是否受力绷直，双股拉线是否受力均衡 (1)用手拽拉拉线，感觉拉线是否受力拉紧，有无松动现象；(2)检查拉线有无断股、锈蚀现象，假设有断股则必需进 行更换整根拉线，其更换方法如下：①在支柱承锚角钢安装一根钢丝套，在下锚根底双环杆 安装别一根钢丝套，链条葫芦安装在两钢丝套间〔中间增加 一根加长钢丝套〕，进展紧线，代替拉线受力；②松动 UT 螺栓螺帽，使拉线完全不受拉力，撤除旧拉线；③拉线比照旧拉线长度，确定 UT 线夹安装位置，预制回头 UT 线夹；④安装的拉线，UT 线夹螺帽调整使拉线受力，将螺帽多旋进 10mm，裕留拉线的拉长长度；⑤撤除链条葫芦和钢丝套6. 检查拉线连接部件有无生锈、磨损，螺栓、螺帽、开 口销是否齐全完整；拉线回头应用不锈钢绑扎线扎紧，绑扎 长度不小于 100mm双环杆开口销U 型夹环拉线根底地脚螺栓带孔螺栓7. 检查 UT 螺栓的安装状态是否符合技术标准(1)拉线本体密贴 UT 螺栓的楔子；(2) UT 螺栓的调整螺帽必需是双螺帽，螺帽旋进长度为螺纹总长度的 3/5～4/5 为宜；(3) 调整到位后，楔子应处于 UT 螺栓的中心线上，不应偏移向一侧，与杆件触碰；8. 测量田野侧支柱根底距边坡的距离，假设小于 500mm 时， 必需彻水泥石块做防护。
9. 测量支柱的侧面限界(1) 使用激光测量仪，横向对平支柱内缘；(2) 将激光头旋转，激光红点对准支柱上标画的红线〔轨 面标准线〕；(3) 按下激光测量仪上操作键 “红线“，读取参数，即为支柱侧面限界红线“按键六、留意事项1. 检查觉察地表有开裂、路基下沉现象时，要马上向局 供电调度、工务部门汇报现场状况，须工务部门堪察确认是 否具备安全行车；并现场测量该支柱接触网静态参数，是否 具备安全行车2. 更换支柱使用轨吊机起吊作业时，作业人员必需戴安 全帽，起吊作业听从负责人指挥3. 轨吊机作业中，严禁人员站在吊臂下方4. 更换拉线中，不能盲目操作手扳葫芦，防止受力过大， 拉断支柱5. 更换拉线中手扳葫芦受力绷直代替拉线后，才能松 动 UT 螺栓。
