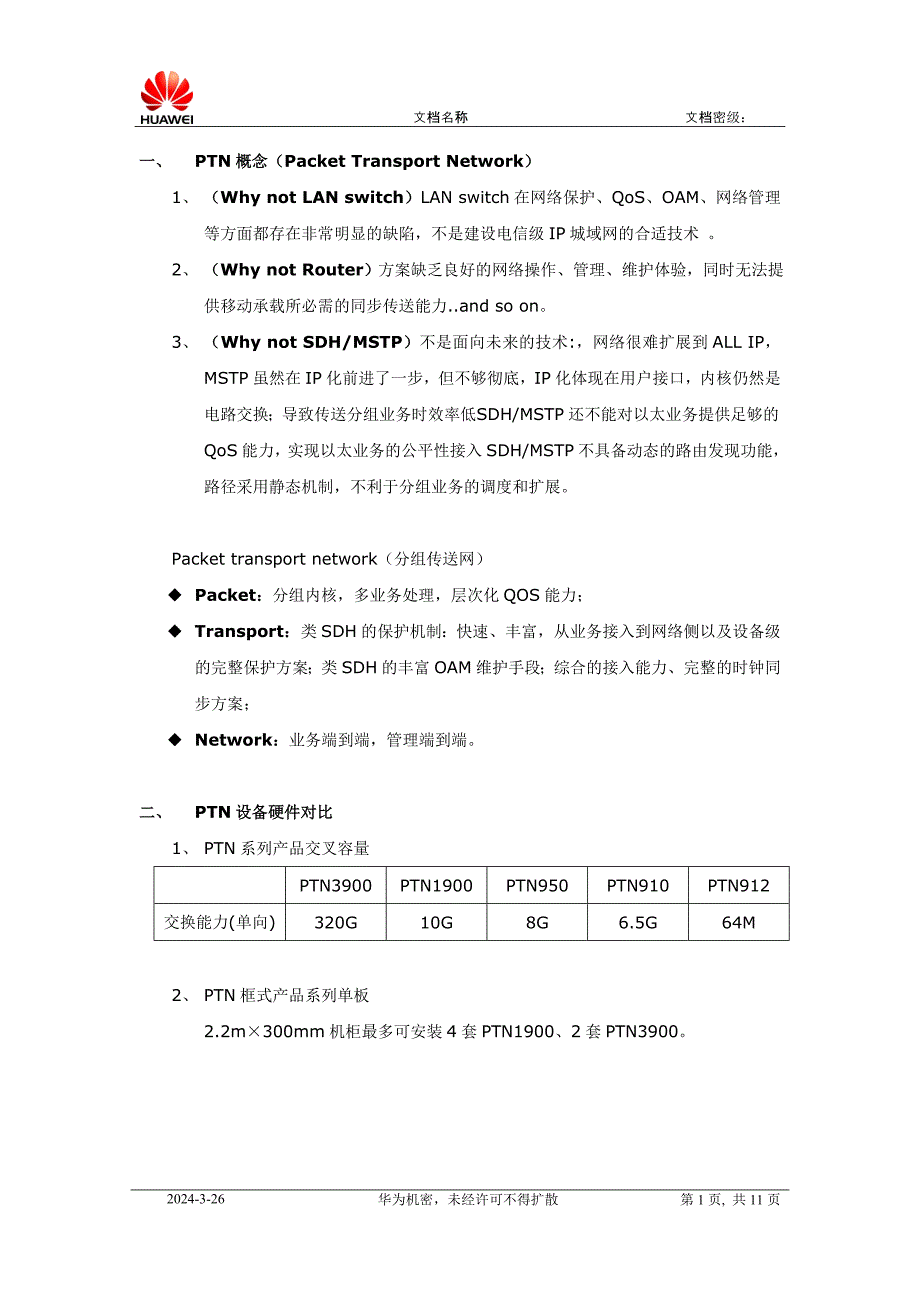

文档名称文档密级： 一、 PTN概念（Packet Transport Network）1、 （Why not LAN switch）LAN switch在网络保护、QoS、OAM、网络管理等方面都存在非常明显的缺陷，不是建设电信级IP城域网的合适技术 2、 （Why not Router）方案缺乏良好的网络操作、管理、维护体验，同时无法提供移动承载所必需的同步传送能力..and so on3、 （Why not SDH/MSTP）不是面向未来的技术:，网络很难扩展到ALL IP，MSTP虽然在IP化前进了一步，但不够彻底，IP化体现在用户接口，内核仍然是电路交换；导致传送分组业务时效率低 SDH/MSTP还不能对以太业务提供足够的QoS能力，实现以太业务的公平性接入SDH/MSTP不具备动态的路由发现功能，路径采用静态机制，不利于分组业务的调度和扩展Packet transport network（分组传送网）u Packet：分组内核，多业务处理，层次化QOS能力；u Transport： 类SDH的保护机制：快速、丰富，从业务接入到网络侧以及设备级的完整保护方案；类SDH的丰富OAM维护手段；综合的接入能力、完整的时钟同步方案；u Network：业务端到端，管理端到端。
二、 PTN设备硬件对比1、 PTN系列产品交叉容量PTN3900PTN1900PTN950PTN910PTN912交换能力(单向)320G10G8G6.5G64M2、 PTN框式产品系列单板2.2m×300mm机柜最多可安装4套PTN1900、2套PTN3900处理板：名称单板描述支持槽位PTN 1900PTN 3900MP1多协议TDM/IMA/ATM/MLPPP多接口E1/STM-1处理板母板不支持1-8, 11-18MD1（L75）多协议TDM/IMA/ATM/MLPPP 32路E1/T1业务子卡1-1, 1-2, 2-1, 2-2 1-5, 14-18 配合CXP、L75/12配合MP1、L75/12MQ1（D75）多协议TDM/IMA/ATM/MLPPP 63路E1/T1业务子卡不支持1-5, 14-18 配合MP1、D75/12CD12路通道化STM-1业务子卡1-1, 1-2, 2-1, 2-2 1-8, 11-18 配合CXP配合MP1AD12路ATM STM-1业务子卡1-1, 1-2, 2-1, 2-2 1-8, 11-18 配合CXP配合MP1ASD12路具备SAR功能ATM STM-1业务子卡不支持1-8, 11-18 配合MP1EG1616 路GbE以太网处理板不支持1-7，11-17（双槽）配合POD41、ETXC、EFG2EX22路10 GbE以太网处理板不支持1-7，11-17（双槽）接口板：名称单板描述支持槽位对应业务处理板PTN 1900PTN 3900D1232路120欧姆E1/T1 电接口板不支持19-26, 31- 38MD1/MQ1L1216路120欧姆E1/T1 电接口板3-6不支持MD1D7532路75欧姆E1电接口板不支持19-26, 31- 38MD1/MQ1L7516路75欧姆E1电接口板3-6不支持MD1ETFC12路FE电接口板3-719-26, 31- 38CXP/EG16EFG22路GE光接口板3-719-26, 31- 38CXP/EG16EFF88路FE光接口板3-719-26, 31- 38CXP/EG16AFO18路155MATM业务光接口板3-719-26, 31- 38CXP/EG16POD412路622M/155M POS接口板3-719-26, 31- 38CXP/EG16主控与交叉板：名称单板描述支持槽位PTN 1900PTN 3900SCAOptiX PTN 3900系统控制与辅助处理板不支持29, 30XCSOptiX PTN 3900普通型交叉时钟板不支持9, 10CXPOptiX PTN 1900主控、交叉与业务处理合一板1, 2不支持另外，PTN3900设备还支持波分类单板CMR2、CMR4。
需注意的地方：u OptiX PTN 1900当ETFC板插在slot 3时，单板的后5 个端口不可用；EFF8插在slot3时第8口不可用；AFO1插在slot3时第8口不可用；u OptiX PTN 3900网络侧的GE 端口目前不支持主备选择；u SCA单板与传统SDH主控比较：SCA处理2层协议数据报文、仍然采用Lanswitch＋HDLC方式进行板间通讯，Lanswitch用来实现各单板上送的报文进行无阻塞交换，HDLC用来实现MSP控制信息的传递；u OptiX PTN 3900告警切除按键与外部时钟接口均在XCS单板上；u XCS板功能为：完成交叉容量为160 Gbit/s 的分组全交叉、提供逐级反压机制，逐级缓冲信元，减小突发的大量交换请求对系统产生的影响；u POD41不可做客户侧接口，AD1不可做网络侧接口；u EG16单板不支持1588时钟，可配合EFG2接口板使用1588时钟；u CXP有71、72两个版本，区别在于SSTN72CXP多了外时间接口；XCS也存在81、82两个版本，82版本多了外时间接口；3、 PTN盒式产品PTN950单板：单板名称单板描述可插槽位CXP主控、交换、时钟合一板slot7、slot8AUXQ辅助板，带4路FE业务接口slot1～slot6EF8T8路FE业务处理板（电接口）slot1～slot6EF8F8路FE业务处理板（光接口）slot1～slot6EG22路GE业务处理板slot1～slot6ML116路E1业务处理板（75欧姆）slot1～slot6ML1A16路E1业务处理板（120欧姆）slot1～slot6IFE2IF中频板，空口带宽360M，提供分组微波业务slot1～slot6ADS2A/ADS2B2路ADSL2+接入单板slot1～slot6SHD44路G.SHDSL接入单板slot1～slot6PIU电源板slot9、slot10FAN风扇板slot11PTN910单板：单板名称单板描述可插槽位CXPA主控、交换、时钟合一板(匹配75欧姆E1)slot1、slot2CXPB主控、交换、时钟合一板(匹配120欧姆E1)slot1、slot2EF8T8路FE业务处理板（电接口）slot3、slot4EF8F8路FE业务处理板（光接口）slot3、slot4EG22路GE业务处理板slot3、slot4ML116路E1业务处理板（75欧姆）slot3、slot4ML1A16路E1业务处理板（120欧姆）slot3、slot4IFE2IF中频板，空口带宽360M，提供分组微波业务slot3、slot4ADS2A/ADS2B2路ADSL2+接入单板slot3、slot4SHD44路G.SHDSL接入单板slot3、slot4PIU电源板slot5FAN风扇板slot6PTN912单板：单板名称单板描述可插槽位CXPE/CXPF主控、交换、时钟合一板slot 1和slot 2ADS22路ADSL2+接入单板slot 3、slot 4SHD44路G.SHDSL接入单板slot 3、slot 4PIU电源板slot 5FAN风扇板slot 6需要注意的地方：u EG2单板只有在slot1和slot2（2G容量）上可完全实现2路GE的处理，其他槽位只有第一路GE可实现。
u CXPA和CXPB（CXPE/CXPF）均为双槽位单板，一块CXPA或CXPB同时占用slot1和slot2由于CXPA和CXPB 除匹配阻抗有区别外，功能特性都一致u PTN912不支持EF8T、EF8F单板u EG2单板可支持彩光口u 目前PTN950设备主控板为TND1CXP三、 控制平面关键字：OSP、GSP、OCP、GCP、MPLS、TE、LDP、RSVP、L2VPN、L3VPN、PSUPTN平面的软件框架：OSP为基础软件平台，负责提供基本的操作系统、软件框架、以及与业务无关的通用功能；GSP(General Service Platform)为通用业务平台，负责业务管理、设备管理、接口/标签管理和动态控制平面等，动态控制平面包括MPLS-TE控制平面和L3VPN控制目前，产品的GSP平台是过去OCP(Optix Configuration Platform)配置管理平台和GCP(GMPLS&MPLS Control Platform)控制平面平台的合并 其中MPLS-TE控制平面负责PTN网络中Tunnel业务和PW业务的动态端到端控制，其包括路由（IS-IS-TE）、Tunnel信令（RSVP-TE）、PW信令（LDP）。
L3VPN组件负责L3VPN业务的管理和控制，主要包括路由协议（BGP、OSPF、RIP）和VPN管理PSU(Product Support Unit)为产品适配单元，实现的功能与具体的传送技术及具体产品的系统架构密切相关1、 MPLS-TE控制平面：MPLS-TE控制平面由业务管理、接口管理、路由协议/路由管理、信令协议、标签管理、交叉管理、设备管理等几部分组成，其中：1) 设备管理负责网络设备本地接口的创建、删除等功能；2) 接口管理负责维护网络设备本地接口的状态、资源信息；3) 路由协议（IS-IS-TE）负责维护MPLS-TE网络内网络控制路由的生成、静态路由扩散，网络拓扑信息扩散、全网TE信息的收集等；4) 信令协议包括RSVP－TE和LDP协议，RSVP-TE负责Tunnel业务的信令处理和维护、LDP负责PW业务的信令处理和维护；5) 路径/路由管理负责根据路由协议的网络链路收集，维护网络路由和TE链路库；6) 业务管理负责Tunnel业务和PW业务的管理和维护； 7) 标签管理负责网络设备本地的标签分配和连接标签的管理；8) 交叉管理负责根据标签管理分配的标签进行预留和转发表项维护；9) PSU为转发表项的适配，向单板下发转发表项；2、 MPLS-TE控制平面负责动态和静态业务的管理和维护，静态业务流程为：业务管理 à 标签管理 à 交叉管理 à PSU，不需要路由协议和信令协议的参与；3、 控制平面的功能1) 拓扑的自动发现，采用ISIS路由协议；2) 快速的端到端业务配置；tunnel－pw－端到端业务；3) 差异化服务提供（完善的保护机制），tunnel APS 1+1、1:1/N保护；FRR保护（快速重路由）、重。
