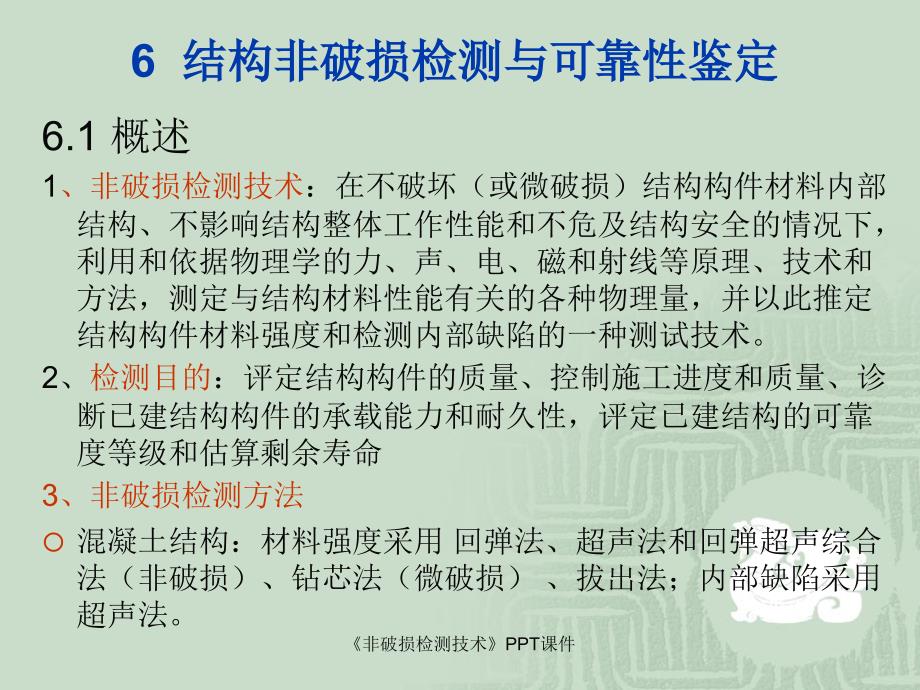

6 结构非破损检测与可靠性鉴定结构非破损检测与可靠性鉴定6.1 概述1、非破损检测技术：在不破坏（或微破损）结构构件材料内部结构、不影响结构整体工作性能和不危及结构安全的情况下，利用和依据物理学的力、声、电、磁和射线等原理、技术和方法，测定与结构材料性能有关的各种物理量，并以此推定结构构件材料强度和检测内部缺陷的一种测试技术2、检测目的：评定结构构件的质量、控制施工进度和质量、诊断已建结构构件的承载能力和耐久性，评定已建结构的可靠度等级和估算剩余寿命3、非破损检测方法¡混凝土结构：材料强度采用 回弹法、超声法和回弹超声综合法（非破损）、钻芯法（微破损） 、拔出法；内部缺陷采用超声法《非破损检测技术》PPT课件 ¡砌体结构： （1）检测砌体抗压强度：扁顶法扁顶法、原位轴压法（2）检测砌体工作应力、弹性模量：扁顶法（3）检测砌体抗剪强度：原位单剪法、原位单砖双剪法双剪法（4）检测砌筑砂浆强度：推出法推出法、筒压法、砂浆片剪切法、回回 弹法弹法、点荷法点荷法和射钉法、贯入法¡钢结构 钢材强度检测：表面硬度计法； 材料缺陷检测：超声法6.2 混凝土结构的非破损检测混凝土结构的非破损检测《非破损检测技术》PPT课件 6.2.1 砼强度的非破损检测一、回弹法（JGJ/T 23-92） 1948年瑞士斯密特（E．Schmidt）发明回弹仪。
1、基本原理¡ 使用回弹仪的弹击拉簧驱动仪器内的弹击重锤，通过中心导杆，弹击混凝土的表面，并测得重锤反弹的距离，以反弹距离与弹簧初始长度之比为回弹值R，由它与混凝土强度的相关关系来推定混凝土强度《非破损检测技术》PPT课件 2．回弹仪的构造和率定¡构造¡率定：使用前应在洛氏硬度HRC为60士2的钢砧上，在室温（20士5）度的条件下进行率定取连续弹击三次的稳定回弹值进行平均，其值在80士2《非破损检测技术》PPT课件 3、回弹法检测混凝土强度的影响因素¡回弹仪测试角度：非水平方向测试时，重力作用影响测试结果¡混凝土不同浇筑面：分层泌水现象影响砼局部强度非侧面¡龄期和碳化的影响：CO2=>氢氧化钙=>碳酸钙¡养护方法和温度：自然养护的回弹值高于标准的回弹值尽可能采用干燥状态的混凝土进行测试，以减小湿度对回弹值的影响4、回弹法的检测技术和测区布置1）测区的选择与布置¡选择：主要受力部位、薄弱部位以及易产生缺陷的部位，测区表面应清洁、平整、干燥、结实¡布置：一个构件不少于10个，大小200X200mm，16个测点/区，测区间距<2m长度小于3m，高度低于0.6m的结构或构件，其测区数量可适当减少，但不应少于5个）《非破损检测技术》PPT课件 2）回弹值测量 回弹值量测时，回弹仅应始终垂直于结构或构件的检测面，测点不应在气孔或外露石子上，共测16个值。
3）碳化深度测量 选择不少于构件的30％测区进行在直径约为15mm并有一定深度的孔洞，滴入浓度为1％的酚酞酒精溶液，测试表面至不变色处的深度，即碳化深度5、回弹值的数据处理1）回弹值的计算 从该测区的16个测点的回弹值中分别剔除3个最大值和3个最小值，然后按余下的10个回弹值取平均值2）修正值的计算 非浇筑侧面、非水平测试方向、碳化修正（dm<0.5mm时不修正）《非破损检测技术》PPT课件 6、结构或构件强度计算1）测区混凝土强度值的确定¡根据平均回弹值Rm及平均碳化深度dm，由《规程》附录表E查得或当地专用测强曲线查的2）结构或构件混凝土强度平均值和强度标准差计算《非破损检测技术》PPT课件 3）结构或构件混凝土强度推定值 ①单个构件检测时，以构件最小测区强度值作为该构件的混凝土强度推定值：②批量检测时，按下列两式计算并取其中较大者为该批构件混凝土强度推定值： 对于批量检测构件，当该批构件混凝土强度标准差出现下列情况之一时，按单个构件检测推定： (1) 平均值小于25MPa，且标准差＞4.5MPa； (2) 平均值等于或大于 25MPa，且标准差＞5.5MPa 。
《非破损检测技术》PPT课件 二、超声法1、原理 混凝土的抗压强度fcu与超声波在混凝土中的传播速度v之间的关系混凝土强度愈高，相应超声波波速愈大通过试验可建立混凝土强度与声速的关系曲线或经验公式目前常用的相关关系表达式有幂函数方程:《非破损检测技术》PPT课件 2、超声法的检测技术和测区选择l单个构件检测：不少于10个测区，测区面积为200X200mm测区间距不大于2ml批量抽样检测：抽样数应不少于同批构件的30％，且不少于4个，每个构件测区数不少于10个测试面应清洁平整，无缺陷《非破损检测技术》PPT课件 3、强度推定 当在试件混凝土的浇筑顶面或底面测试时，声速值应乘以1.034修正2）强度推定：由试验量测的经修正后的声速，按fcu—va曲线求得混凝土的强度换算值《非破损检测技术》PPT课件 三、超声回弹综合法(CES02:88) 超声回弹综合法实质上就是超声法和回弹法两种单一测强方法的综合测试，可以提高测量的精度测量时，应严格遵照《超声回弹综合法检测混凝土强度技术规程》（CES02:88) 每一测区的混凝土强度是根据该区实测的波速及回弹平均值，按事先建立的fcu—V—Rm关系曲线推定的。
《非破损检测技术》PPT课件 ¡测区测点：超声的测点和回弹的测点布置在同一测试面上宜先进行回弹测试，然后进行超声测试同时注意，只有同一个测区内所测得的回弹值和声速值才能作为推算该测区混凝土强度的综合参数，不通测区的测量值不能混用《非破损检测技术》PPT课件 四、钻芯法( CES03：88）¡钻芯法试验是使用专用的取芯钻机，从被检测的结构或构件上直接钻取圆柱形的混凝土芯样，并根据芯样的抗压试验由抗压强度推定混凝土的立方抗压强度准确性较高1、取样¡位置：钻取芯样应在结构或构件受力较小的部位和强度质量具有代表性的部位芯样试件内不应含有钢筋如不能满足，每个芯样内最多只允许含有二根直径小于10mm的钢筋，且钢筋应与芯样轴线基本垂直¡大小与数量：钻芯数量不应少于3个，小构件可取2个芯样直径不宜小于骨料最大粒径的3倍，一般为100 mm或 150 mm，芯样高度为直径的1～2倍芯样端面必须进行加工磨平也可用水泥砂浆或硫磺胶泥在专用补平装置上补平《非破损检测技术》PPT课件 2、芯样抗压试验和混凝土强度推定 1）抗压试验芯样试件宜在与被检测结构或构件混凝土于湿度基本一致的条件下进行抗压试验芯样试件的混凝土强度换算值为：《非破损检测技术》PPT课件 五、拔出法（CES69:94)1、原理 用一金属锚固件预埋入凝土内（预装发）或在构件上钻孔埋人一金属锚固件（后装法），然后测试锚固件从混凝土中被拔出时的拉力，并由此推算混凝土的抗压强度。
与极限抗拔力F之间具有良好的线性关系）,抗拔强度fp(=ft)《非破损检测技术》PPT课件 2、后装拔出法1）适用〉=10MPa砼 试验装置：小粒径<40大粒径<60《非破损检测技术》PPT课件 2）测点布置¡数量：单个构件3点；批量抽检30%但不少于10件，每个构件3点¡位置：成型侧面，受力较大及薄弱部位，相邻两测点的间距不应小于10h(h锚固件的锚固深度)¡测点应避开接缝、蜂窝、麻面部位和混凝土表层的钢筋、预埋件3）强度推定：按已经建立的拔出力与立方抗压强度之间的相关关系曲线，由拔出力确定混凝土的抗压强度《非破损检测技术》PPT课件 6.2.2 砼内部缺陷的超声法检测技术一、内部缺陷基本原理¡采用低频超声波检测仪，测量超声脉冲的纵波在结构混凝土中的传播速度，接收波形信号的振幅和频率等声学参数的相对变化，来判定混凝土的缺陷¡超声波通过缺陷会产生绕射、反射，绕射使传播速度变小，声时偏长；反射使能量显著衰减，波幅和频率明显降低，接收波形平缓甚至发生畸变据此，判断和评定混凝土的缺陷和损伤情况二、混凝土裂缝检测1、浅裂缝检测 裂缝深度≤500 mm时，采用平测法或斜测法进行检测（裂缝中不允许有积水或泥浆）。
当有主钢筋穿过裂缝且与两个换能器的连线大致平行时，布置测点应使其连线与该钢筋轴线至少相距1.5倍的裂缝预计深度，以减少量测误差《非破损检测技术》PPT课件 1）单面平测法 裂缝所在部位只有一个表面可供超声检测时（如混凝土路面、飞机跑道、洞窟建筑和大体积结构等）采用¡发射换能器和接收换能器对称地布置在裂缝的两侧，测得声时¡在完好位置T、R相距L时测得声时¡裂缝深度计算公式：L/2L/2《非破损检测技术》PPT课件 2）双面斜测法¡ 钢筋混凝土的梁、板、柱等构件都有两个相互平行的测试表面，可采用双面斜测法进行裂缝深度的检测将两个换能器分别置于对应测点1，2，3……的位置，读取相应的声时值t、波幅值A频率值f由波幅和频率的突变，可以判定裂缝的深度以及是否在平面方向贯通《非破损检测技术》PPT课件 2、深裂缝检测 深度在500mm以上的裂缝，常采用钻孔法探测孔的间距宜为2000mm，孔径应比换能器的直径大5～10mm，孔深大于裂缝预计深度700mm，孔中粉末碎屑应清理干净测试前测孔中灌注清水，每隔一定距离测读一次声时和波幅值波幅达到最大并基本稳定的对应深度，便是裂缝深度。
《非破损检测技术》PPT课件 《非破损检测技术》PPT课件 三、混凝土内部空洞和缺陷的检测¡基本原理：根据测点的声时（或声速）、波幅或频率值的相对变化，确定异常测点的坐标位置，从而判定缺陷的范围1、测试方法¡对测法：两对测试面¡斜测法：一对测试面¡钻孔法：测试距离较大《非破损检测技术》PPT课件 对测法对测法：具有两对互相平行的测试面在测区的两对相互平行的测试面上，分别画间距为200～300mm的网格，确定出测点的位置《非破损检测技术》PPT课件 斜测法：斜测法：只有一对相互平行的测试面在测区的两个相互平行的测试面上，分别画出交叉测试和两组测点位置《非破损检测技术》PPT课件 钻孔法：钻孔法： 测试距离较大在测区的适当部位钻出平行于结构侧面的测试孔，直径范围为45～50mm，其深度视测试需要决定《非破损检测技术》PPT课件 混凝土内部空洞尺寸估算：《非破损检测技术》PPT课件 四、混凝土表层损伤检测1、测试方法：表面平测法，每次移动距离不大于100mm《非破损检测技术》PPT课件 2、数据处理¡绘时-距坐标图，坐标图上的转折点即为分界面，由此可求得超声波在损伤混凝土与密实混凝土中的传播速度。
《非破损检测技术》PPT课件 《非破损检测技术》PPT课件 6.2.3 钢筋位置和锈蚀的检测一、电磁感应法检测钢筋位置：适用于配筋稀疏与保护层不太大的钢筋的检测，钢筋布置在同一平面或在不同平面内距离较大时效果较好¡原理：混凝土是带弱磁性的材料，而结构内配置的钢筋是带有强磁性的钢筋测试仪的探头接触结构混凝土表面，探头中的线圈通过交流电，线圈周围就产生交流磁场该磁场中由于有钢筋存在，线圈中产生感应电压该感应电压的变化值是钢筋与探头的距离和钢筋直径的函数钢筋愈靠近探头、钢筋直径愈大时，感应强度变化也愈大《非破损检测技术》PPT课件 《非破损检测技术》PPT课件 二、钢筋锈蚀检测¡混凝土中钢筋的锈蚀是一个电化学的过程钢筋因锈蚀而在表面有腐蚀电流存在，使电位发生变化检测时采用钢筋锈蚀测量仪，用半电池电位法测量钢筋表面与测量仪探头之间的电位差，利用钢筋锈蚀程度与测量电位间建立的一定关系，可以判断钢筋锈蚀的可能性及其锈蚀程度试验证明：负电位数值愈高，钢筋锈蚀程度愈严重1．毫伏表2．铜棒电极3. 硫酸铜饱和溶液 4．多孔接头5．混凝土中钢筋《非破损检测技术》PPT课件 6.3 钢材强度和焊缝缺陷的无损检测一、钢材强度测定方法¡表面硬度法：利用布氏硬度计来测定。
由硬度计端部的钢珠受压时在钢材表面和已知硬度标准试样上的凹痕育径，测得钢材的硬度，并由钢材硬度与强度的相关关系，经换算得到钢材的强度《非破损检测技术》PPT课件 《非破损检测技术》PPT课件 二、超声法检测钢材和焊缝缺陷 ¡超声法检测钢材和焊缝缺陷，其工作原理与检测混凝土内部缺陷相同，试验时较多采用脉冲反射法，工作频率为0.5—2MHz超声波遇到不同介面（构件材料表面、内部缺陷和构件底面）时，会产生部分反射如材料完好，内部无缺陷测时，显示屏上只有起始脉冲（始波）和底脉冲（底波），不出现缺陷反射波（伤波） 反之会出现缺陷反射波无缺陷波形有缺陷波形《非破损检测技术》PPT课件 ¡对于焊缝内部缺陷检测时，换能器常采用斜向探头用三角形标准试块经比较法确定内部缺陷的位置当在构件焊缝内探测到缺陷时，记录下换能器在构件上的位置和缺陷反射波在显示屏上的相对位置，然后将换能器移到三角形标准试块的斜边上作相对移动，使反射脉冲与构件焊缝内的缺陷脉冲重合当三角形标准试块的α角度与斜向换能器超声波的折射角度相同时，量取换能器在三角形标准试块上的位置L，即可按下列公式确定缺陷的深度h《非破损检测技术》PPT课件 《非破损检测技术》PPT课件 6.4 砌体结构强度的非破损检测6.4.1 扁顶法检测砖砌体抗压强度1、扁顶法：指采用扁式液压千斤顶在墙体上进行抗压试验，检测普通砖砌体的受压工作应力、弹性模量和抗压强度。
2、试验装置：由扁式液压千斤顶（扁顶）、手动油泵等组成试验时，将所检墙体的水平灰缝处砂浆掏空，形成两条水平空槽，然后把扁顶放入空槽内，通过手动液压泵加压，由压力表的读数测定施加压力大小 3、检测步骤 首先在砖墙内开凿两条间距7皮或8皮砖水平灰缝槽，并在槽内装入扁顶然后，通过扁顶对两槽之间的墙体加载试验，检测砌体抗压强度和弹性模量《非破损检测技术》PPT课件 2507皮或8皮砖《非破损检测技术》PPT课件 6.4.2 原位单砖双剪法测定砖砌体的抗剪强度¡采用专用的原位剪切仪，在墙体上对单块顺砖进行剪切试验，检测砖砌体沿通缝截面的抗剪强度 《非破损检测技术》PPT课件 《非破损检测技术》PPT课件 6.4.3 砌体砂浆强度检测一、回弹法一、回弹法1、采用专门的砂浆回弹仪检测砖砌体内的砌筑砂浆强度，基本原理同砼本方法不适用于推定高温、长期浸水、化学侵蚀和火灾情况下的砂浆抗压强度2、测位布置和检测技术：①测试部位宜选在承重墙的可测面上，每个测位的面积宜大于0.3m²，测位数≥5个，每个测位内均匀布置12个弹击点，测点间距≥20mm测位、测点应处理干净、平整、结实②测试：每个测点连续弹击3次，第1、2次不读数，仅记录第3次的回弹值。
测试时回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面在每一测位内，选择1～3处灰缝，用游标尺和1％的酚酞试剂测量砂浆的碳化深度，读数应精确至0．5mm《非破损检测技术》PPT课件 3）检测数据分析¡从每个测位的12个测点的回弹值中，分别剔除最大值和最小值，按余下的10个回弹值计算算术平均值R¡每个测位的平均碳化深度d ，取该测位各次测量的算术平均值,精确至0.5mmd>3mm时，取3.0mm¡根据该测位的平均值和平均碳化深度值，计算第i测区第j个测位的砂浆强度换算值《非破损检测技术》PPT课件 二、推出法二、推出法1、原理：利用推出仪从砖砌体中推出单块丁砖，测得水平推力及推出丁砖下部的砂浆饱满度，利用砂浆抗压强度与水平灰缝砂浆抗剪强度、砂浆饱满度之间的相关关系，推算砌筑砂浆的抗压强度该方法适用于推定240mm厚普通砖墙中强度等级为M1～M15的砂浆强度2、检测技术¡测点数量测点数量：将结构法分为若干个检测单元，每单元随机选择6个构件作为6个测区当一个检测单元不足6个构件时，应将每个构件作为一个测区每区测点数不应少于5个¡测点处理：¡测量被推丁砖和砌体之间发生相对位移时，试件达到破坏状态的推出力N。
¡取下被推丁砖，用百格网测试砂浆饱满度B《非破损检测技术》PPT课件 3、数据处理《非破损检测技术》PPT课件 。
