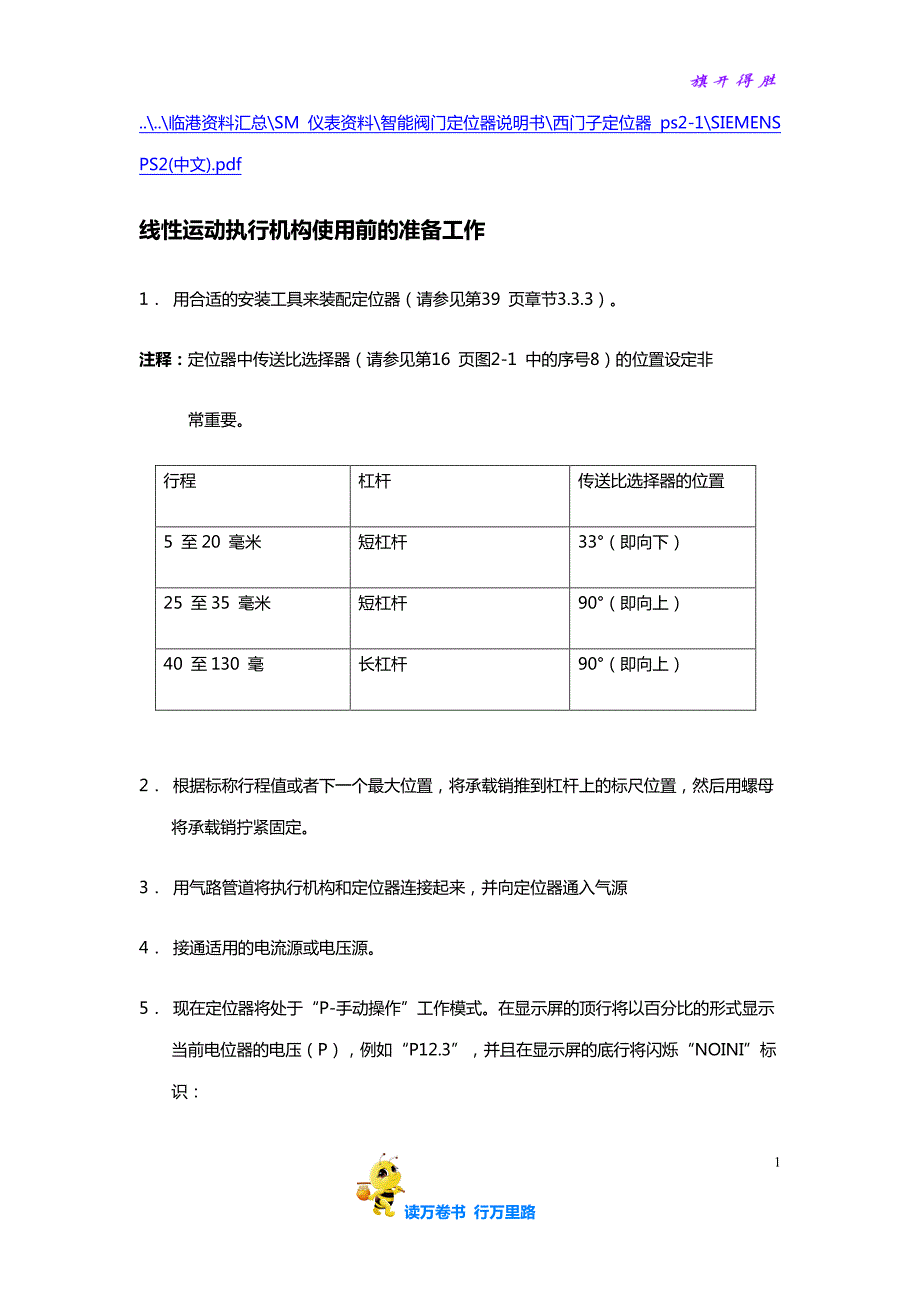

读万卷书 行万里路 1 ....临港资料汇总SM 仪表资料智能阀门定位器说明书西门子定位器 ps2-1SIEMENS PS2(中文).pdf 线性运动执行机构使用前的准备工作 1 用合适的安装工具来装配定位器（请参见第39 页章节3.3.3） 注释：定位器中传送比选择器（请参见第16 页图2-1 中的序号8）的位置设定非 常重要 行程 杠杆 传送比选择器的位置 5 至 20 毫米 短杠杆 33（即向下） 25 至 35 毫米 短杠杆 90（即向上） 40 至 130 毫 长杠杆 90（即向上） 2 根据标称行程值或者下一个最大位置，将承载销推到杠杆上的标尺位置，然后用螺母 将承载销拧紧固定 3 用气路管道将执行机构和定位器连接起来，并向定位器通入气源 4 接通适用的电流源或电压源 5 现在定位器将处于“P-手动操作”工作模式在显示屏的顶行将以百分比的形式显示 当前电位器的电压（P），例如“P12.3”，并且在显示屏的底行将闪烁“NOINI”标 识： 读万卷书 行万里路 2 6 利用按键和来移动执行机构，并直至使各键到达其终端位置，来检查在整 个动作行程中，执行机构的自由运动情况。
注释：您可以在按住首先选择的方向键不放的同时，再按下其它的方向键，来快速移 动执行机构 7 现在将执行机构机构移动到杠杆的水平位置 在显示屏上将显示一个值， 该值处于P48.0 和P52.0 之间如果在显示屏没有出现该值，则请调节滑动离合器，直到在水平杠杆 上显示“P50.0”字样您将该值设置地越精确，定位器所确定的路径就越准确 读万卷书 行万里路 3 1 显示屏 2 工作模式按键 3 下降按键 4 上升按键 线性运动执行机构的自动初始化 用工作模式按键 可从自动模式或手动模式转换为“组态”模式为此，必 须按住模式转换键至少 5 秒钟，直至完成转换 读万卷书 行万里路 4 在“组态”模式下能改变定位器的参数值 显示屏上排表示现时参数值（设定），下排表示参数名（简写形式）及参数编号 使用模式键可选择下一个参数如果在按模式键（<5 秒）的同时按住下降键，则以相反次 序选择 参数 利用下降按键或上升按键可改变参数值 如果该执行机构可以正确地动作，那么请使其处于中心位置，并开始自动初始 化： 1 按下操作模式键，持续时间不得少于 5 秒钟。
该操作将会使您进入 配置模式 读万卷书 行万里路 5 显示屏上将显示： 2 快速按下操作模式键，系统将切换到第二个参数 显示屏上将显示： 或 注释：要保证该值与传送比选择器的设置一致，这是极为重要的（33或 90） 3 通过按操作模式键，使显示屏上出现下列画面： 如果您希望在初始化阶段结束时，在显示屏上显示执行机构的总行程（单位为毫米），那么 您只需要设置该参数即可 要完成该操作， 则在显示屏中所选择的值应当与承载销在杠杆标 尺上所指示的值相同 4 通过按操作模式键，使显示屏上出现下列画面： 读万卷书 行万里路 6 5 按下键 不放，持续时间不得少于 5 秒钟，来启动初始化过程 在显示屏上将显示： 在初始化的过程中，在显示屏的底行将顺序显示“RUN1”至“RUN5” 注释：根据执行机构的不同，初始化过程可能会持续 15 秒钟 当 显 示 屏 上 出 现 下 面 的 画 面 时 ， 表 示 初 始 化 已 经 完 成 ： 在快速按下操作模式键后，将会显示下列画面： 如要退出配置模式， 则请按下操作模式键不放， 持续时间要大于 5 秒钟。
在大约 5 秒 钟后，在显示屏上将会显示软件的版本号松开操作模式键后，定位器设备将处于手动操作 模式 读万卷书 行万里路 7 注释：您可以通过按下操作模式键，在任何时候放弃正在进行的初始化过程这样， 将保留前面的设定值只有在执行了“预置值（Preset）”操作后，才会将所有 的参数重置为出厂设定值 读万卷书 行万里路 8 在剧烈加速或剧烈振动的场合使用定位器的说明： 受到大的机械力下，例如出现翼板脱离、阀门剧烈摇动或振动、或受到蒸汽射 流等情况时，部件可能会受到比指定值大的多的加速力在很严重的情况下， 这可能会导致磨擦离合器的移动 为了防止上述情况的发生，在定位器控制器上为滑动离合器安装了一个固定装 置，这样通过调节滑动离合器，可以避免上述的影响可以在黑色的滚花轮下 面进行操作，来改变设定状态，利用黄色轮子的沟槽来辨识设定情况可以利 用附板（请参见第 41 页上的图 3-6）上的符号来辨识滑动离合器的零点调节状 况和设定状态 步骤 ： 在位置控制器已经安装被试运行完成以后，可以按照下列步骤调节滑动离合器 的力矩： 将一把常规的 4 毫米宽的螺丝刀插入到黄色轮子中的沟槽之中； 然后用螺丝刀向左侧旋转黄色轮子，直到听见“卡”的一声响。
这样增大 了滑动离合器的力矩； 读万卷书 行万里路 9 通过位于黄色轮子和黑色轮子之间的宽度约 1 毫米的缝隙，可以看到固定 的滑动离合器； 如果要设置零点（例如在改变了驱动力之后，要重新设置零点），首先请朝 向右侧止动位置旋转黄色轮子，以减小力矩在设置了零点以后，可以如 上文所述将滑动离合器固定 。
