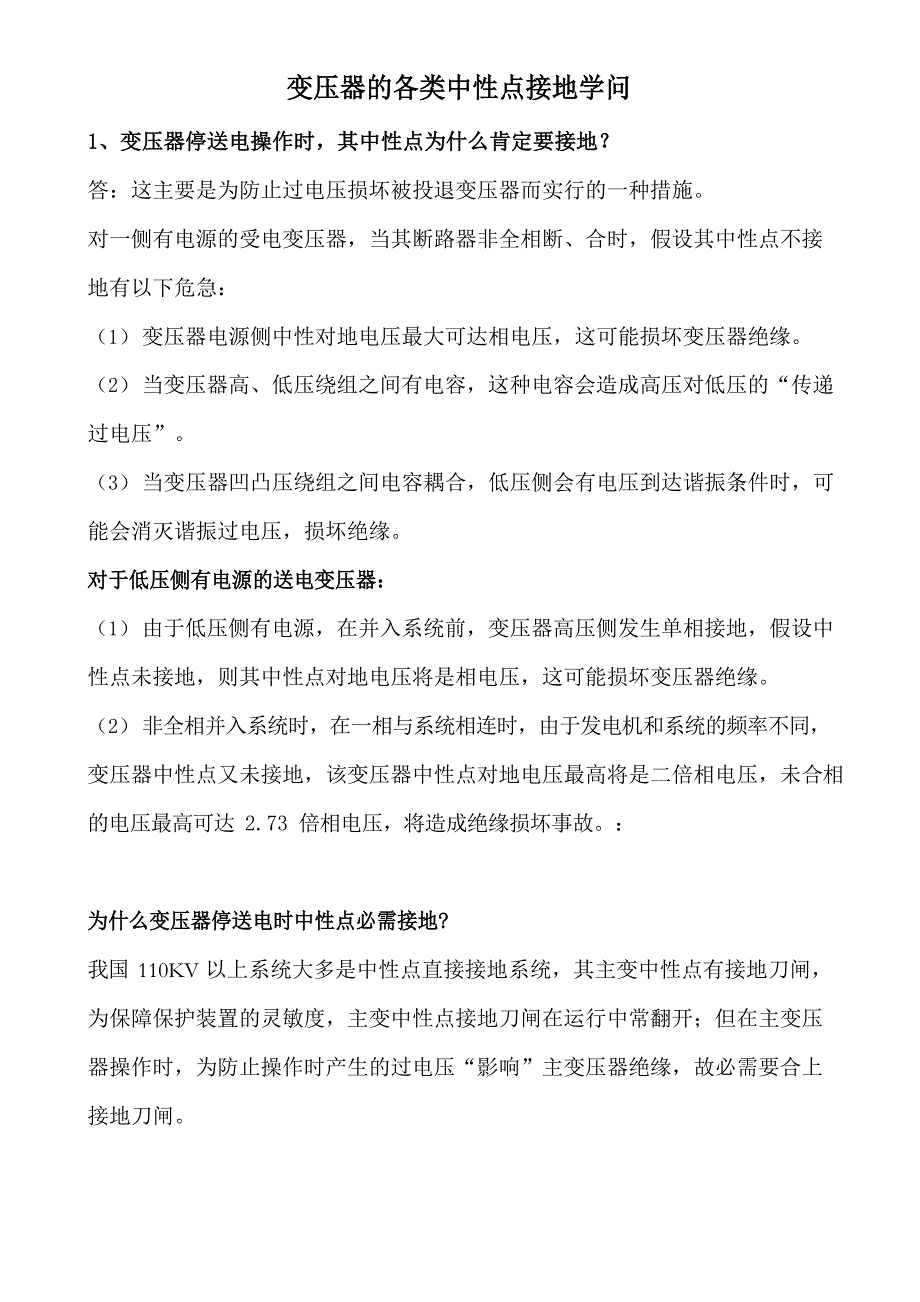

变压器的各类中性点接地学问1、变压器停送电操作时，其中性点为什么肯定要接地？答：这主要是为防止过电压损坏被投退变压器而实行的一种措施对一侧有电源的受电变压器，当其断路器非全相断、合时，假设其中性点不接地有以下危急：（1） 变压器电源侧中性对地电压最大可达相电压，这可能损坏变压器绝缘2） 当变压器高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”3） 当变压器凹凸压绕组之间电容耦合，低压侧会有电压到达谐振条件时，可能会消灭谐振过电压，损坏绝缘对于低压侧有电源的送电变压器：（1） 由于低压侧有电源，在并入系统前，变压器高压侧发生单相接地，假设中性点未接地，则其中性点对地电压将是相电压，这可能损坏变压器绝缘2） 非全相并入系统时，在一相与系统相连时，由于发电机和系统的频率不同，变压器中性点又未接地，该变压器中性点对地电压最高将是二倍相电压，未合相的电压最高可达 2.73 倍相电压，将造成绝缘损坏事故为什么变压器停送电时中性点必需接地?我国 110KV 以上系统大多是中性点直接接地系统，其主变中性点有接地刀闸， 为保障保护装置的灵敏度，主变中性点接地刀闸在运行中常翻开；但在主变压器操作时，为防止操作时产生的过电压“影响”主变压器绝缘，故必需要合上接地刀闸。
由于断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切、合 110kV 及以上空载变压器时，将变压器的中性点直接接地变压器是电感元件,瞬时降低电压后,会在其内部产生瞬时高压,为了安全,把中性点接地......2、变压器中性点间隙接地保护是怎样构成的？变压器中性点间隙接地保护 承受零序电流继电器与零序电压继电器并联 方式，带有 0.5S 的限时构成当系统发生接地故障时，在放电间隙放电时有零序电流，则使设在放电间隙接地一端的专用电流互感器的零序电流继电器动作； 假设放电间隙不放电，则利用零序电压继电器动作当发生间隙性弧光接地时， 间隙保护共用的时间元件不得中途返回，以保证间隙接地保护的牢靠动作3、对空载变压器送电时，变压器中性点必需接地答：对空载变压器送电时，假设中性点不接地会有以下危急：⑴变压器电源侧中性点对地电压最大可达相电压，这可能损坏变压器绝缘；⑵变压器的高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”；⑶当变压器高、低压绕组之间电容耦合，可能会消灭谐振过电压，损坏绝缘因此，对空载变压器送电时，变压器中性点必需接地4、变压器中性点接地方式的安排一般如何考虑？答：变压器中性点接地方式的安排应尽量保持变电所的零序阻抗根本不变。
遇到因变压器检修等缘由使变电所的零序阻抗有较大变化的特别运行方式时，应依据规程规定或实际状况临时处理1) 、变电所只有一台变压器，则中性点应直接接地，计算正常保护定值时， 可只考虑变压器中性点接地的正常运行方式当变压器检修时，可作特别运行 方式处理，例如改定值或按规定停用、起用有关保护段2) 、变电全部两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，将另一台中性点不接地变压器改为直接接地 假设由于某些缘由，变电所正常必需有两台变压器中性点直接接地运行，当其中‘台中性点直接接地的变压器停运时，假设有第三台变压器则将第三台变压器改为中性点直接接地运行否则，按特别运行方式处理3) 、双母线运行的变电全部三台及以上变压器时，应按两台变压器中性点直接接地方式运行，并把它们分别接于不同的母线上，当其中一台中性点直接接地变压器停运时，将另一台中性点不接地变压器直接接地假设不能保持不同母线上各有一个接地点时，作为特别运行方式处理4) 、为了改善保护协作关系，当某一短线路检修停运时，可以用增加中性点接地变压器台数的方法来抵消线路停运对零序电流安排关系产生的影响5) 、自耦变压器和绝缘有要求的变压器中性点必需直接接地运行。
5、切换变压器中性点接地开关如何操作？答案：切换原则是保证电网不失去接地点，承受先合后拉的操作方法：a) 合上备用接地点的隔离开关b) 拉开工作接地点的隔离开关c) 将零序保护切换到中性点接地的变压器上去切换变压器中性点接地开关是为什么实行“先合后断“的方式？由于主变高压侧断路器一般是分相操作的，分相操作的断路器在分、合闸时简洁消灭三相合不上、拉不开的状况，可能在高压侧产生零序过电压，传给低压侧后，简洁引起低压绕组绝缘损坏，假设在操作前合上接地隔离开关，可以有效的限制过电压，保护绝缘我认为“先合后断”指的是保护的先合后断，即如断开主变中性点刀闸，先合上间隙保护，投入中性点后再断开零序保护；反之，假设要合上主变中性点刀闸， 则要先投入主变零序保护，投入中性点后，再断开间隙保护为的是不让主变所在母线失去接地保护6、在中性点直接接地的电网中，变压器中性点在什么状况下装设避雷器 ?作用是什么?答：在中性点直接接地的电网中，有局部变压器中性点不陵地，在三相侵入雷电波时，中性点是电压很高(可达进线端电压副值的 190％)假设中性点绝缘不是按线电压设计，则应在中性点装一只阀型避雷器，以限制中性点过电压幅值， 保护中性点绝缘。
7、为什么 110KV 及以上变压器在停电及送电前必需将中性点接地？答案：我国的 110KV 电网一般承受中性点直接接地系统在运行中，为了满足继电保护装置灵敏度协作的要求，有些变压器的中性点不接地运行 但由于断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切、合110KV 及以上空栽变压器时，将变压器的中性点直接接地8、变压器在操作和运行时的留意事项1、箱式变压器并列运行的条件是:结线组别一样、变比一样、短路电压相等2、变压器投入运行时,应选择励磁涌流影响较小的一侧送电一般先从电源侧充电,后合上负荷侧开关停电时,应先拉开负荷侧开关,后拉开电源侧开关 3、向变压器充电时,应留意:①充电开关应有完备的继电保护,并保证有足够的灵敏度同时应考虑励磁涌流对系统继电保护的影响②为防止充电变压器故障跳闸后系统失稳 ,必要时可先降低有关线路的有功功率③在大电流直接接地系统的该变压器各侧中性点接地闸刀应合上④检查电源电压,使充电后变压器各侧电压不超过其相应分接头的 5%4、在运行中的变压器,其中性点接地的数目和地点,应按继电保护的要求设 置,但应考虑到:①变压器本身的绝缘要求②在大电流直接接地系统中,电源侧(大型调相机以电源考虑)至少应有一台变压器中性点接地。
5、在运行中的双绕组或三绕组变压器,假设属直接接地系统,一侧开关断开,则该侧中性点接地闸刀应合上6、运行中的箱式变压器中性点接地闸刀如需倒换,则应先合上另一台变压器的中性点接地闸刀,再拉开原来一台变压器的中性点接地闸刀7、110kV 及以上的变压器处于热备用状态时(开关一经合上,变压器即可带电),其中性点接地闸刀应合上8、投产或大修后的变压器在投入运行时应进展定相,有条件者应尽可能实行零起升压对构成环路运行或需合、解环者,应进展核相。
