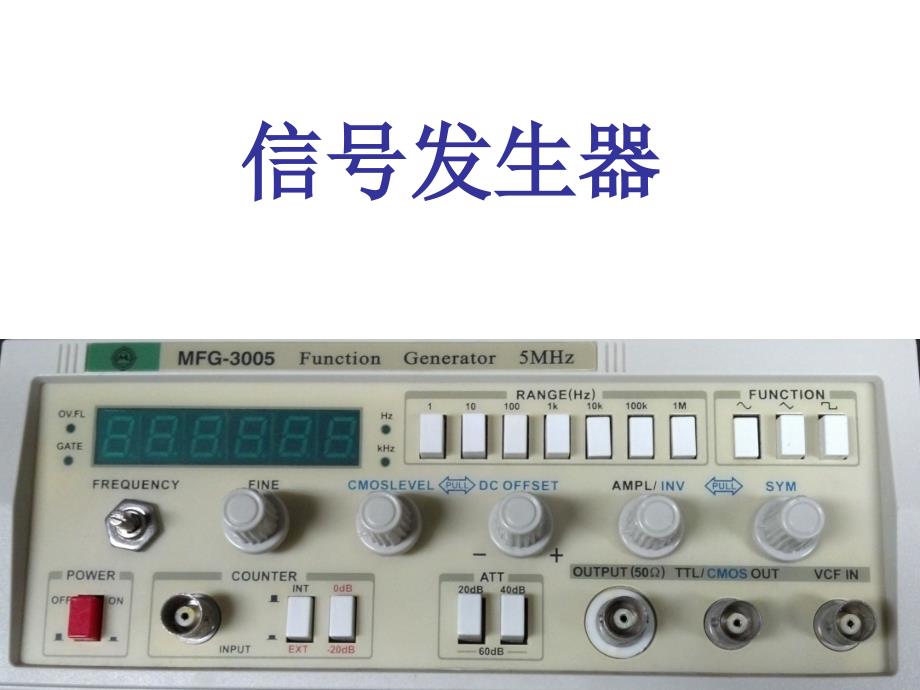

信号发生器 高频信号发生器 频率监测 射频信号 输出 射频信号 电平调节 调制度 调制信号 选择 频率档位选择 高频信号发生器训练 n调节信号发生器面板上的旋钮，使之分别输出 调幅波： n1、载波10MHz、调制波1KHz、调制度30% n2、载波500KHz、调制波1KHz、调制度 30% 调幅信号调制过程 调制度计算 MFG-3005函数信号发生器 频率档级 函数选择 频率显示窗口 频率调节旋 钮 衰减器开 关 信号输出 端 压控振荡输入 同步信号输出 频率计数输入 占空比 直流偏置 幅度调节 示波器信号输入线（不带衰减） 同轴连接 器 信号参考 屏蔽线 信号输入 函数信号发生器——前面板按钮名称和作用 n 函数(FUNCTION)按键：由三个互锁按键开关组成， 用于选择输出波形：方波、三角波、正弦波 n 频率调节(MAIN、FINE)旋钮：“MAIN”为输出频率 粗调FINE”为输出频率细调， n “AMPL”幅度调节，拉出可对脉冲波，锯齿波进行倒 相 n 频率档级/闸门时间(RANGE Hz/GATE TIME)按键： 频率档级由七个(1、10、100、1K、10K、100K、 1MHz)互锁按键开关组成，用于选择信号频率的档级 。
函数信号发生器——前面板按钮名称和作用 n占空比锯齿波/脉冲波(SYM)旋钮：用于调节锯 齿波或三角波的占空比，使用时需拉出来 n衰减器(ATT)开关：开关按入后，函数信号输 出衰减约30dB，对外接频率计数信号衰减约 20dB，弹出不衰减 n直流偏置(PULL TO VAR DC OFFSET)旋钮： 当该旋钮拉出时，直流偏置电压，加到输出信 号上，其范围在－10V～＋10V之间变化 函数信号发生器——前面板按钮名称和作用 n 信号输出(OUTPUT)端口：可输出正弦波、方波、三 角波、脉冲，锯齿波信号 n 压控振荡输入(VCFIN)端口：当一个外部直流电压0 ～15VDC由VCFIN输入时，函数发生器的信号频率 变化为 100:1 n 同步信号输出(SYNC OUTPUT)端口：提供一个与 TTL电平兼容的输出信号，其不受函数开关 (FUNCTION)及幅度控制器(AMPLITUDE)的影向， 其输出频率与数码管显示频率一致 函数信号发生器——前面板按钮名称和作用 11.发光二极管：频率量程(Hz、KHz)指示；闸门时间 (GATE)指示；计数频率量程溢出(OVFL)指示，此指 示灯亮，需将频段档级扩大，直到指示灯熄灭。
n 函数/计数(FUNC/COUNT)显示控制按键：抬出时， 数码管显示函数信号频率；按入时，显示外接计数频 率 n 频率计数输入(COUNT IN)端口：外接频率计数信号 的输入端 n 频率显示(FREQUENCY)窗口：当显示函数频率时， 用四位数码管显示；当显示外接计数频率时，用六位 数码管显示 函数信号发生器——使用注意事项 n对信号输出(OUTPUT)端口、同步信号输出(SYNC OUTPUT)端口、压控振荡输入(VCFIN)端口，不允 许输入大于10V(AC＋DC)，否则会损坏仪器 n对频率调节(MAIN、FINE)旋钮，在使用时，请不要 将电位器旋足，否则会使仪器没有信号输出或输出的 信号波形不正常，但不是故障，也不会损伤仪器 n高于10MHz计数信号请按频率档级“1MHz” 函数信号发生器训练内容 n调节信号发生器面板上的旋钮，使之分别输出 ： n50Hz85mV、120Hz24mV、1KHz200 mV 、18 KHz1V、5MHz2V的正弦波信号反复 进行训练，直到熟练掌握。
