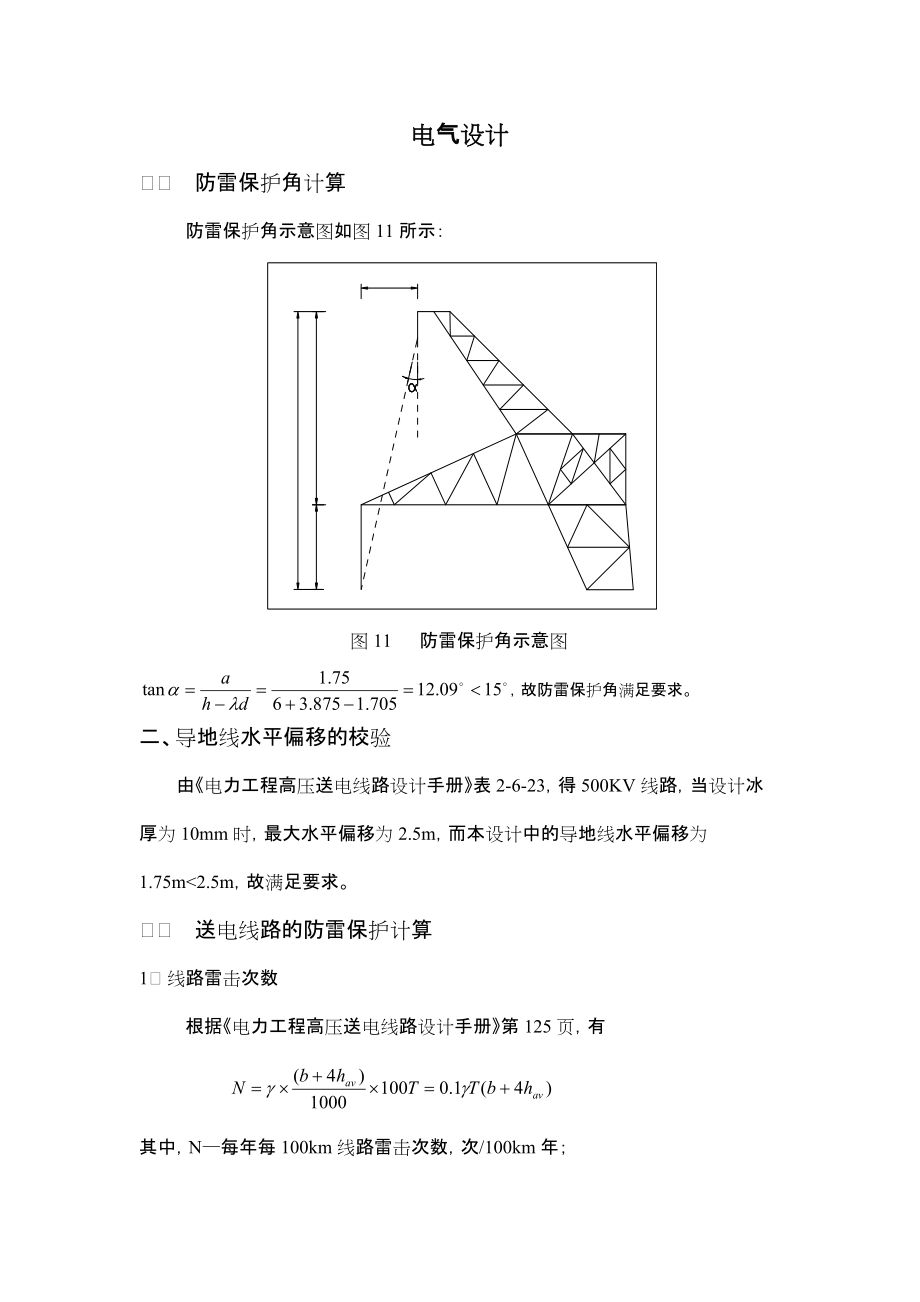

电气设计一、 防雷保护角计算防雷保护角示意图如图11所示： 图11 防雷保护角示意图，故防雷保护角满足要求二、导地线水平偏移的校验由《电力工程高压送电线路设计手册》表2-6-23，得500KV线路，当设计冰厚为10mm时，最大水平偏移为2.5m，而本设计中的导地线水平偏移为1.75m<2.5m，故满足要求一、 送电线路的防雷保护计算1、 线路雷击次数 根据《电力工程高压送电线路设计手册》第125页，有 其中，N—每年每100km线路雷击次数，次/100km年；γ—地面落雷密度，东北地区雷暴日取40，γ=0.07；b—两地线间的距离，单位m，本设计b=26.5m；T—年雷暴日数，东北地区取40；—导线与地线的弧垂，（地线为最大覆冰时出现的弧垂）；—导地线的悬挂点高度，，；--导地线的平均高度， 由由500KV线路要求全线假设地线，故线路雷击次数为次2、 击杆率根据《电力工程高压送电线路设计手册》表2-7-2，得山丘地区，两根地线的击杆率为3、 绕击率 根据《电力工程高压送电线路设计手册》式2-7-12得，山区线路绕击率按下式计算 其中θ—防雷保护角，且本线路，故 4、 导线与地线间的耦合系数（1） 几何耦合系数的计算相关参数--地线半径，；--导地线的平均距离，；-地线与导线镜像间的距离，；-地线与地线镜像间的距离，；b—地线与地线间的距离，b=26.5m；--最外面导现与地线的水平距离，。
（2） 耦合系数的计算根据表2-7-9，500KV双地线线路电晕校正系数为，故5、 雷击塔顶时的耐雷水平及过电压计算相关数据：Lg—杆塔两侧临档地线的电感并联值（μH）,双地线时，Lg=0.42；--杆塔的冲击接地电阻，铁塔的；Lt—杆塔电感（μH），铁塔的Lt=0.5H=0.5*39=19.5Μh；--雷电流幅值，最大雷电流幅值为;（1）雷击塔顶时的耐雷水平计算令等于塔头绝缘的50%冲击放电电压，则,则雷击塔顶时的耐雷水平为： （2）雷击杆塔塔顶时导线上的感应过电压计算 导线上的感应过电压的最大值按《电力工程高压送电线路设计手册》式2-7-16计算，其中为感应过电压系数，规程规定， （3） 塔顶电位及绝缘承受电压的计算 根据《电力工程高压送电线路设计手册》第126页表2-7-4，500KV双地线线路，杆塔的分流系数，故塔顶电位为：；导线上的电位为：；线路绝缘上承受的电压最大值为 6、 雷击档距中央地线或雷击导线时的耐雷水平及过电压计算（1） 根据《电力工程高压送电线路设计手册》第129页，由于地线与导线间的空气间隙满足，故当雷击档距中央时，可不必起算过电压。
2） 当雷绕过地线击于导线上时，根据《电力工程高压送电线路设计手册》式2-7-14得，当S=65m时（在距电力线S>65处最大值）布置地线，其感应过电压为 （3） 令等于绝缘子串的50%冲击放电电压，则,导线波阻抗，则雷击导线时的耐雷水平为： 7、 线路雷击跳闸率的计算（1） 建弧率平均运行电压梯度的计算 相关数据：--绝缘子串的闪络距离，本设计中； -额定电压，本设计中根据《电力工程高压送电线路设计手册》式2-7-41得， 建弧率计算 （2） 雷击跳闸率的计算相关数据：--超过雷击杆塔耐雷水平雷电流概率，由式2-7-1得，绕击率，；--超过雷击导线时耐雷水平的雷电流概率，--雷击杆塔档距中央的避雷线时，雷电流超过耐雷水平的概率，每年每100km线路的雷击次数，次线路击杆率，根据《电力工程高压送电线路设计手册》有地线线路的雷击跳闸率 8、 选择接地电阻装置，确定接地电阻值 本线路经过的区域，土壤电阻率为1000Ωm，根据《电力工程高压送电线路设计手册》第137页有关规定，采用水平敷设的接地电阻，接地体埋设深度为0.6m>0.5m。
采用直径为d=8mm、长60m的圆钢有关数据：；t—地面到管子长度之半间的距离，；—管子总长度，；—管子总长度，；故工频接地电阻按式2-7-62得， 表2-7-11有，当时，工频接地电阻最大值为，故接地电阻满足要求。
