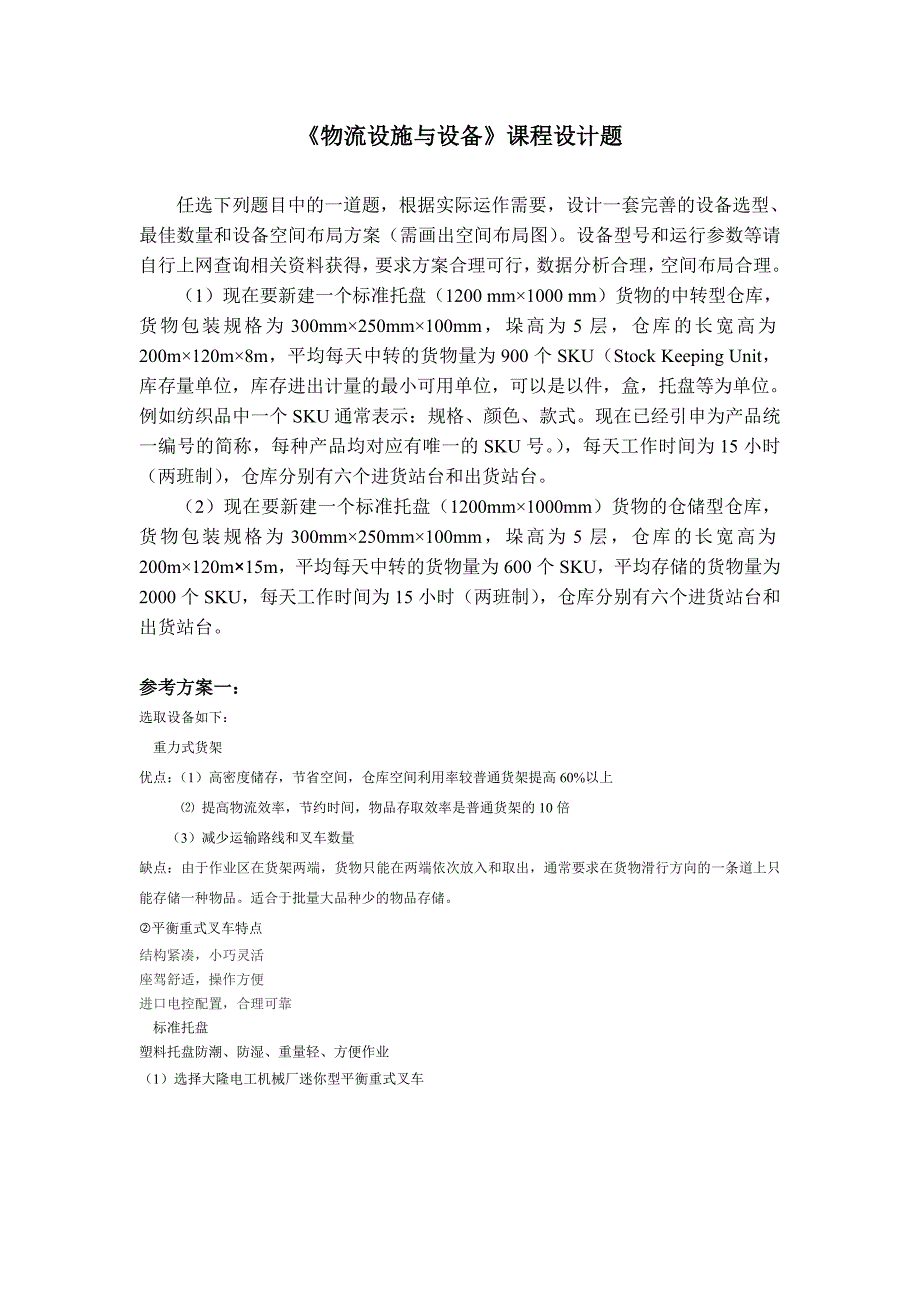

《物流设施与设备》课程设计题 任选下列题目中的一道题，根据实际运作需要，设计一套完善的设备选型、最佳数量和设备空间布局方案（需画出空间布局图）设备型号和运行参数等请自行上网查询相关资料获得，要求方案合理可行，数据分析合理，空间布局合理1）现在要新建一个标准托盘（1200 mm×1000 mm）货物的中转型仓库，货物包装规格为300mm×250mm×100mm，垛高为5层，仓库的长宽高为200m×120m×8m，平均每天中转的货物量为900个SKU（Stock Keeping Unit，库存量单位，库存进出计量的最小可用单位，可以是以件，盒，托盘等为单位例如纺织品中一个SKU通常表示：规格、颜色、款式现在已经引申为产品统一编号的简称，每种产品均对应有唯一的SKU号每天工作时间为15小时（两班制），仓库分别有六个进货站台和出货站台2）现在要新建一个标准托盘（1200mm×1000mm）货物的仓储型仓库，货物包装规格为300mm×250mm×100mm，垛高为5层，仓库的长宽高为200m×120m×15m，平均每天中转的货物量为600个SKU，平均存储的货物量为2000个SKU，每天工作时间为15小时（两班制），仓库分别有六个进货站台和出货站台。
参考方案一：选取设备如下：重力式货架 优点：（1）高密度储存，节省空间，仓库空间利用率较普通货架提高60%以上 ⑵ 提高物流效率，节约时间，物品存取效率是普通货架的10倍（3） 减少运输路线和叉车数量缺点：由于作业区在货架两端，货物只能在两端依次放入和取出，通常要求在货物滑行方向的一条道上只能存储一种物品适合于批量大品种少的物品存储平衡重式叉车特点结构紧凑，小巧灵活座驾舒适，操作方便进口电控配置，合理可靠标准托盘 塑料托盘防潮、防湿、重量轻、方便作业（1）选择大隆电工机械厂迷你型平衡重式叉车 规格如下：特性产品型号CPD10SA驱动形式电动驾驶方式座驾式额定载重Qkg1000载荷中心Cmm400基本尺寸总长Lmm2238车体宽度bmm820总高H2mm2057起升高度Hmm3100作业时最大高度H1mm3950自由提升高度H3mm1220货叉尺寸L1×b2×mmm800×100×32货叉外宽b1mm200-700可调 (Adjustable)最小离地间隙m1mm100最小直角通道mm1635最小堆垛通道Astmm2590(for Pallet 1200×800)门架倾角α/β°1/6轴距Ymm983-1050前悬距Xmm200后悬距X’mm152转弯半径Wamm1225性能行驶速度满载Km/h6.26空载Km/h8.0提升速度满载mm/s98空载mm/s153下降速度满载mm/s260空载mm/s207爬坡能力%8制动方式机械制动提升电机功率KW2.8蓄电池容量/电压Ah/V385/24电池重量 kg345（2）苏州信华式重力货架 货架规格：L1.5mW1mH0.85*4m（3） 上海鑫鹏专业生产托盘动载：1500（kg）静载：6000（kg四向进叉型1200x1000x140mm设计说明：首先托盘货物的堆码方式为重叠式，按4×4的货物包装堆放。
1个SKU有16个货物包装，按照900SKU/天，可计算出平均60SKU/h由仓库的布局可以看出，货架到分拣区的距离为20m, 选取叉车的空载速度为8Km/h,满载速度为6.26Km/h,货架的高度为3.9m，根据叉车的空载和满载的上升和降落速度可以算出至少要两台叉车同时作业才能保证60SKU/h的货物量因此叉车选取4台仓库存储区的长度为85米，宽为65米，每个货架有4层高，计算后知仓库的出货量为14560SKU仓库布局图 参考方案二：本方案中设计的是某出版社的仓储仓库该仓库存储和中转多种书籍一、条件假设（1）一般情况下，书籍遵循先进先出原则但是考虑到市场多变情况，我们希望存放货架能自由移动2）货物进出方式是直接进出，在运输货车车厢中不放托盘进行运输3）该出版社不仅有实体销售，还有网上销售实体销售的各地分销商的订单都是大量整车订单，基本不需分拣但是网上销售依然有大量读者的分散订单，需要对书籍进行分拣因此该仓库需要一个分拣机4）所有的货运车均是用长为6058毫米，高度2591毫米，最小内部容积为31.7立方米的集装箱二 参数分析与计算（1）仓库的容量是3000个SKU因为平均每天中转的货物量为600个SKU，平均存储的货物量为2000个SKU，备有400个SKU应对突发状况的容量。
2）由于货物进出是直接进出，托盘要用于货物的存储和临时中转因此该仓库有2000个托盘用于存储，600个托盘用于中转，400个临时备用托盘但是货物存储是用托盘存储的3）仓库每小时的中转能力为30~50个SKU因为平均每天中转的货物量为600个SKU，每天工作时间为15小时（两班制）计算可知平均每小时需中转40个SKU但是根据现实情况可知，中转工作也是有高峰期和低峰期故人为设定每小时的中转量上下浮动10个SKU4）六个进货站和出货站门口的宽度均为2500毫米，高度为2600毫米因为所有的集装箱宽度均为2438毫米，我们选用的集装箱高度为2591毫米5）每辆集装箱车可以装56个SKU每天大概有11辆车来进行中转三、所需购买的设备及数量分别是：货架、托盘、叉车1）货架考虑到要满足先进先出原则以及货物的实际存储是用托盘存储的，故货架采用托盘式货架，实物图如1.1，其各种规格如下图1.2根据题目中和计算出的参数以及设计的场景情况，我们选用中型、每层承重300千克的66型中的长宽高为3000mm*1000mm*3000mm的货架由于题目给定的托盘是1200m*1000m的规格，因此，此种货架一层能放2*1=2个托盘的货物，共放四层（总高位3000mm，共有四层，故每层高750mm>500+170=670mm，因此可以放下一个托盘）。
因此一个托盘式货架能放8个托盘的货物，2000个托盘货物需要250个货架600个中转托盘的货物需要75个货架图1.1 大型的托盘式货架实物图图1.2 托盘式货架的规格（2）托盘根据题目中要求的1200mm*1000mm的尺寸，我们选用塑料的托盘，实物图和详细的参数如下图1.3所示根据计算得出的参数，我们需要3000个托盘，其中2000个放在货架上存储货物，剩下600个放在6个六个进货站台和出货站台附近，用于货物的中转剩下400个备用托盘放在存货间，用于紧急中转图1.3 托盘实物图和实际参数情况（3）叉车叉车我们选用两种叉车，一种是手动液压叉车，用于低位并且货物较少时的装卸搬运，另外选用的是全电动高位叉车，用于大批量货物以及高位货物的装卸搬运图1.4 手动液压叉车实物图手动液压叉车实物图如上图1.4所示根据题目所设计的情景考虑，我们选用的是图1.6中的常规车根据叉车的基本参数我们可以得知：叉车的叉货长度为1180mm，载重量为2吨，最低叉货高度为85mm，最高叉货高度为200mm因此，一个手动液压叉车只能从托盘式货架的第一层进行叉货，而且只能一次运一个托盘又仓库每小时的中转能力为30~50个SKU，并且在是货物较少，时间充裕的情况下使用该叉车，因此应需要3个此种型号的手动液压叉车。
图1.5 手动液压叉车的简略参数图1.6 手动液压叉车的详细技术参数图1.7 电动堆高叉车实物图该电动堆高叉车最大可以上升4m, 托盘货架的高度为3000mm，因此该叉车完全可以装卸搬运整个货架上所有的货物同时因为手动液压叉车最多只能对最低的那一层货物进行装卸搬运，因此该电动改为叉车需负责除最低一层的剩下三层货物该叉车的转弯半径1530mm，因此在设计过道时，过道的最小宽度为1530mm该高位叉车配备大容量组合电瓶，确保充一次电连续使用6小时以上该存储仓库工作15个小时，如果考虑到会出现货物量大并且时间紧迫的情况，因此需要2个该高位叉车但是使用时要注意闲暇时要及时充电，以保证紧急时刻2辆高位电动叉车可以同时高效的投入使用该叉车的最大高度是4m，载重量为500-2000kg，初步估计一辆此种叉车一次可以搬运3个托盘的货物图1.8全电动堆高叉车主要参数四、存储仓库的区域规划和设计根据叉车的转弯半径，我们知道过道的最小宽度为1530mm有400个托盘需放置在储物间，还有600个托盘是放置在6个进货口站台和出货站台共有250个长宽高为3000mm*1000mm*3000mm的货架六个进货站和出货站门口的宽度均为2500毫米，高度为2600毫米。
根据这些规则设计出的仓库平面设计图如下图所示宽：1.2m长：1mAn表示：紧挨着放置的八个托盘货架为一个整体其放置方式如右侧之图图1.9 现已开发利用的区域的设计分布图图1.10仓库的全局设计分布图空闲区可以进行进一步的设计和利用对于已经利用的区域，因为仓库的高度为15m，因此可以加一个楼阁，用楼阁式货架增强其存储利用率。
