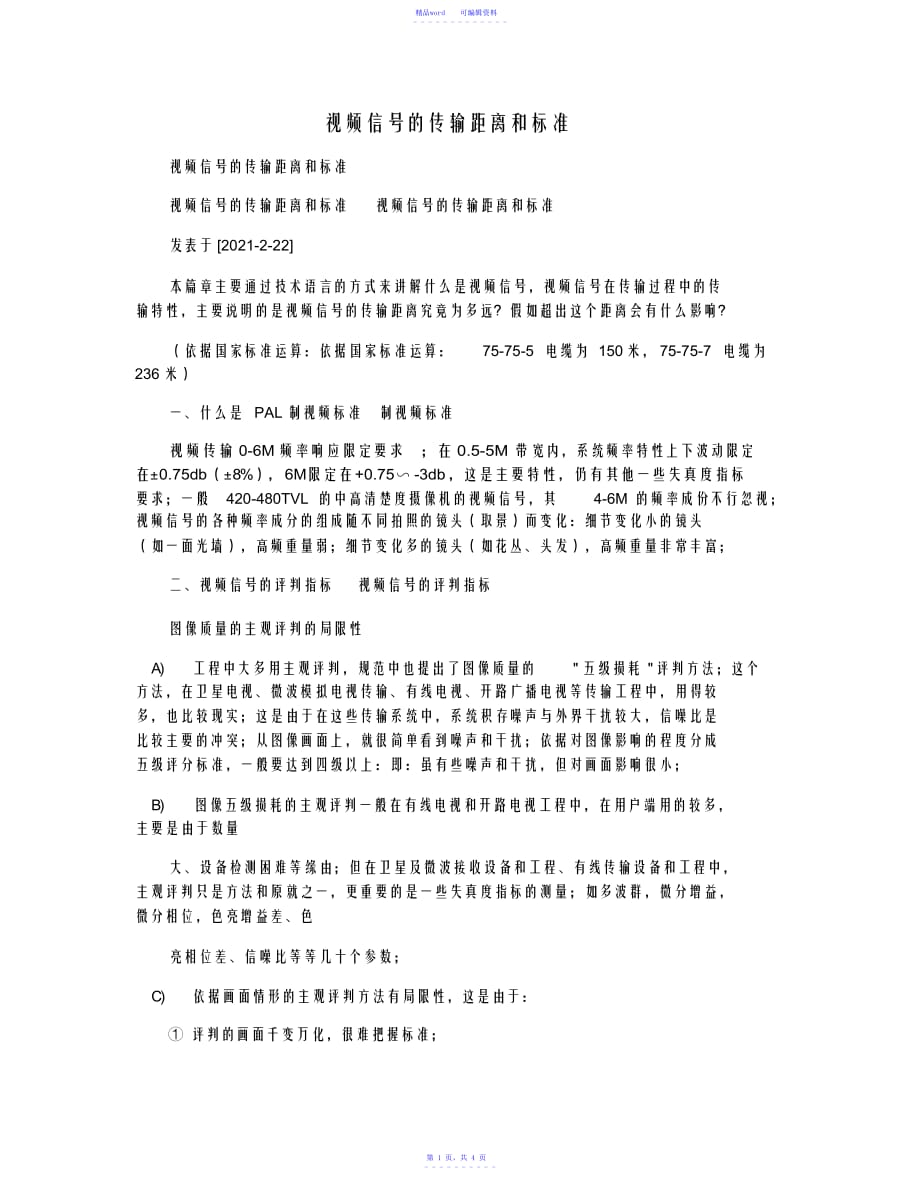

精品word 可编辑资料 - - - - - - - - - - - - -视频信号的传输距离和标准视频信号的传输距离和标准视频信号的传输距离和标准 视频信号的传输距离和标准发表于 [2021-2-22]本篇章主要通过技术语言的方式来讲解什么是视频信号，视频信号在传输过程中的传输特性，主要说明的是视频信号的传输距离究竟为多远？假如超出这个距离会有什么影响？（依据国家标准运算：依据国家标准运算： 75-75-5 电缆为 150 米， 75-75-7 电缆为236 米）一、什么是 PAL 制视频标准 制视频标准视频传输 0-6M 频率响应限定要求 ；在 0.5-5M 带宽内，系统频率特性上下波动限定在 0.75db （ 8%）， 6M限定在 +0.75 ∽ -3db ，这是主要特性，仍有其他一些失真度指标要求；一般 420-480TVL 的中高清楚度摄像机的视频信号，其 4-6M 的频率成份不行忽视；视频信号的各种频率成分的组成随不同拍照的镜头（取景）而变化：细节变化小的镜头（如一面光墙），高频重量弱；细节变化多的镜头（如花丛、头发），高频重量非常丰富；二、视频信号的评判指标 视频信号的评判指标图像质量的主观评判的局限性A) 工程中大多用主观评判，规范中也提出了图像质量的 " 五级损耗 " 评判方法；这个方法，在卫星电视、微波模拟电视传输、有线电视、开路广播电视等传输工程中，用得较多，也比较现实；这是由于在这些传输系统中，系统积存噪声与外界干扰较大，信噪比是比较主要的冲突；从图像画面上，就很简单看到噪声和干扰；依据对图像影响的程度分成五级评分标准，一般要达到四级以上：即：虽有些噪声和干扰，但对画面影响很小；B) 图像五级损耗的主观评判一般在有线电视和开路电视工程中，在用户端用的较多，主要是由于数量大、设备检测困难等缘由；但在卫星及微波接收设备和工程、有线传输设备和工程中，主观评判只是方法和原就之一，更重要的是一些失真度指标的测量；如多波群，微分增益， 微分相位，色亮增益差、色亮相位差、信噪比等等几十个参数；C) 依据画面情形的主观评判方法有局限性，这是由于：① 评判的画面千变万化，很难把握标准；第 1 页，共 4 页 - - - - - - - - - -精品word 可编辑资料 - - - - - - - - - - - - -② 更重要的是，一个具体画面的视频信号，很难包括 PAL 制视频标准的各种技术特性；如频率特性，用一部 480 线的高辨论率摄像机拍照一个单位的大院，其视频信号中， 基本没有 4-6M 的高频频率成分，其画面与 420 线，甚至于与 380 线的摄像机拍照的同一个画面一样，分不出高低；再如，我国监控市场上卖的一些台湾的视频放大器、无线摄像机和小微波传输设备等，大都视频带宽只有 4M,用来放大和传输一般图像信号通常认为 " 仍可以 " ，但放大和传输高清楚度视频信号时，就明显不行；这也是主观评判无法解决的；③ 主观评判仍与监视器的质量和水平有关，一般监视器只能辨论 350 线彩色信号，对高辨论率信号不反应，主观评判同样无法判定；④ 监控系统中的图像，都是直接使用摄像机的原信号：信噪比足够高，干扰也很小；这就会显现信噪比很高，主观评判得分也很高，但很多视频指标却不合格的实际情形；⑤ 仍有一种新情形：数字视频问题很难把握，依据体会，不要说图像像素 352*288的情形，即使 640*480 像素的图像质量，唯恐也难以达到高清楚度要求；三、线缆的传输特性 ---- 线缆的传输特性 ----" ----" 衰减频率特性 " 衰减频率特性 "同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都仍没有供应视频频段的具体数据和特性；我们对典型的 SYWV75-5、7/64编电缆进行了讨论测试；同轴传输特性基本特点：A 、电缆越细，衰减越大：如 75-7 电缆 1000 米的衰减，与 75-5 电缆 600 多米衰减大致相当，或者说 1000 米的 75-7 电缆传输成效与 75-5 电缆 600 多米电缆传输成效大致相当；B 、. 电缆越长，衰减越大：如 75-5 电缆 750 米， 6M频率衰减的 " 分贝数 " ，为 1000 米衰减 " 分贝数 " 的 75%，即 15db； 2000 米（ 1000+1000）衰减为 20+20=40db, 其他各频率点 的运算方法一样；依照上面 1000 米电缆测试数据，运算不同长度电缆衰减时，请记住 " 分贝数是加减关系 " 或 " 衰减分贝数可以依据强度变化的百分比关系运算 " ，就可以敏捷运用 了；C 、频率失真特性：低频衰削减，高频衰减大；高 / 低边频衰减量之差，可叫做 " 边频差值 " ，这是一个非常重要参数；电缆越长， " 边频差值 " 越大；充分熟悉和把握同轴电缆 的这种 " 频率失真特性 " ，这在工程上具有非常重要的意义；这是影响图像质量最关键的特性，也是工程中最简单被忽视的问题；四、视频线缆的传输距离 视频线缆的传输距离常常有人问： 75-5 电缆能传多远？回答有 300 米， 500 米， 600 米，仍有说 1000 多米也可以的；为什么会有这么多答案呢？缘由是没有一个统一的标准；既然工程中同轴电缆第 2 页，共 4 页 - - - - - - - - - -精品word 可编辑资料 - - - - - - - - - - - - -是用来传输视频信号的，而视频传输最终又表达为图像，所以谈同轴电缆和同轴视频传输技术应用，就离不开图像质量，离不开打算图像质量的 " 视频传输质量 " 和标准；o 视频传输标准的参数很多，这里仅举一个非常重要的 " 频率特性 " 例子来懂得；视频图像信号是由 0-6M 不同频率重量组成的；低频成分主要影洪亮度和对比度，高频重量主要影响色度、清楚度和辨论率；明显，对视频传输的基本要求，不是只复原摄像机原信号亮度、对比度就行了，而且仍必需复原摄像机原信号中各种频率份量的相对比例关系； " 复原 " 不行能是 100%，而是答应有一个 " 失真度 " 范畴要求的标准；这个 " 标准 " 的" 失真度范畴" ，在图像上用肉眼应当是辨论不出来的；反过来说，假如在图像上已经能够观看出一点" 失真 " 了，那不管你主观认为图像 " 仍行，可以，不错 " 甚至 " 双方认可验收 " 等等，这时的视频传输质量，都是 " 不合格的 " ；要把工程图像做好，第一就应当挑选合格的传输设备，追求视频传输质量符合标准；这一点，从目前国内工程商的应用上来看，仍远没引起足够熟悉；宏观来看，我国监控行业进展了 20 多年，工程图像质量不仅没有提高反而有些下降，这不能不引起我们的关注和摸索；o 视频传输 " 标准：由图二可见，对于视频传输，我国广播级视频失真度标准要求如图 a) ：5M 以下幅频特性误差范畴为 0.75db, 即 91.7-109% ； 6M 频点为 70.7-109% ；监控行业的要求略低一些，如图 b),0-6M 全范畴为 1.5db, 即 84-118.8% ；这各传输频率特性要求，与一般 "3db 通频带 " 的概念一样；这里须强调：要保证图像质量，视频传输系统（产品）的频率失真范畴应小于 3db;"3db 带宽 " 这个标准，适用于光缆、射频、微波、同轴和双绞线等各种视频传输系统产品；这是为了保证图像质量，对视频传输系统的要求；但仍有一个误区：在工程中仍是有不少人用主观评判 " 工程图像质量好坏 " ，甚至于用双方是否认可验收来说明 " 传输系统（设备） " 是否合格，这就有些本末倒置了；工程商这么做可能是 " 糊涂 " ；传输设备厂家假如这么做，那可就是 " 蒙人 " 了，假如再利用媒体这么宣扬，那就是诚意 " 误导 " 了；o 摄像机信号不加信号补偿，只用同轴电缆传输时，依据 "3db 带宽 " 这个标准要求， 并结合上面的电缆衰减特性， 75-5 电缆，不超过 3db 失真度的电缆长度运算方法是：1000米 20db,20/3=6.67,1000/6.67=150 米， 75-7 电缆为 236 米；不同厂家不同批次的电缆特性有肯定差别，实际工程设计中，参照这个数据设计和施工，图像质量一般会有保证的；（精确运算应依据 " 边频差值 " 运算，上面运算忽视了低频衰减 -- 原作注）第 3 页，共 4 页 - - - - - - - - - -精品word 可编辑资料 - - - - - - - - - - - - -o 实心聚乙烯绝缘电缆，衰减量大于物理发泡电缆；所以 3db 带宽有效传输距离少于上面运算值，工程上大致可按 90%左右估算；照实芯 75-5 电缆 "3db 带宽 " 传输距离大约为150*0.9=135 米；o 高编电缆：尽管 200k 以下的衰减小于低编电缆，但 200-300k 以上的传输衰减与低编电缆一样，所以 3db 带宽传输距离，反而低于上述运算值，这是由于高编电缆的 " 边频差值 " 更大的因素造成的， " 边频差值 " 越大，放大补偿的难度越大第 4 页，共 4 页 - - - - - - - - - -。
