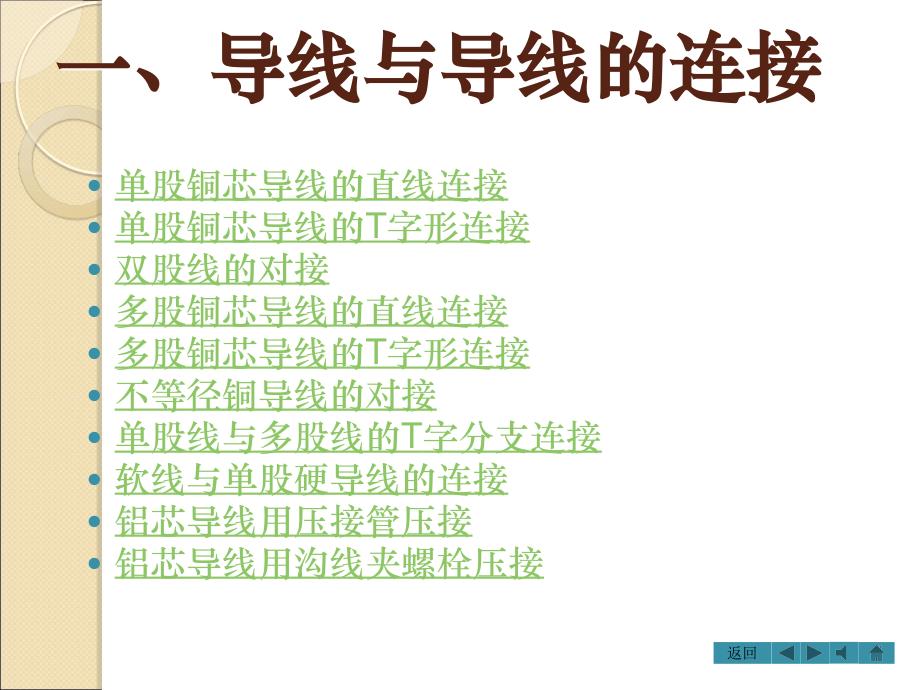

一、导线与导线的连接一、导线与导线的连接 单股铜芯导线的直线连接 单股铜芯导线的T字形连接 双股线的对接 多股铜芯导线的直线连接 多股铜芯导线的T字形连接 不等径铜导线的对接 单股线与多股线的T字分支连接 软线与单股硬导线的连接 铝芯导线用压接管压接 铝芯导线用沟线夹螺栓压接 返回 单股铜芯导线的直线连接单股铜芯导线的直线连接 ①先将两导线芯线线 头成X形相交 ②互相绞合2～3圈后 扳直两线头 ③将每个线头在另一 芯线上紧贴并绕6 圈，用钢丝钳切去 余下的芯线，并钳 平芯线末端 单股铜芯导线的单股铜芯导线的T T字形连接字形连接 ①将支路芯线的线头与 干线芯线十字相交 ，在支路芯线根部 留出5mm，然后顺 时针方向缠绕6～8 圈后，用钢丝钳切 去余下的芯线，并 钳平芯线末端 ②小截面的芯线可以不 打结 双股线的对接双股线的对接 将两根双芯线线头剖削成图示中的形式连接时，将两 根待连接的线头中颜色一致的芯线按小截面直线连 接方式连接用相同的方法将另一颜色的芯线连接 在一起 多股铜芯导线的直线连接多股铜芯导线的直线连接 以7股铜芯线为例说明多股铜芯导线的直线连接方法 ①先将剥去绝缘层的芯线头散开 并拉直，再把靠近绝缘层 1/3线段的芯线绞紧，然后 把余下的2/3芯线头按图示 分散成伞状，并将每根芯线 拉直。
②把两伞骨状线端隔根对叉，必 须相对插到底 ③捏平叉入后的两侧所有芯线， 并应理直每股芯线和使每股 芯线的间隔均匀；同时用钢 丝钳钳紧叉口处消除空隙 ④先在一端把邻近两股芯线在 距叉口中线约3根单股芯线 直径宽度处折起，并形成 90° ⑤接着把这两股芯线按顺时针 方向紧缠2圈后，再折回 90° 并平卧在折起前的轴 线位置上 ⑥接着把处于紧挨平卧前邻近 的2根芯线折成90° ，并按 步骤⑤ 方法加工 ⑦把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把 前4根芯线在根部分别切 断，并钳平；接着把3根 芯线缠足3圈，然后剪去 余端，钳平切口不留毛刺 ⑧另一侧按步骤④～⑦方法进 行加工 多股铜芯导线的多股铜芯导线的T T字形连接字形连接 以7股铜芯线为例说明多股铜芯导线的T字形连接方法 ①将分支芯线散开并拉直，再把紧靠 绝缘层1/8线段的芯线绞紧，把 剩余7/8的芯线分成两组，一组4 根，另一组3根，排齐用旋凿 把干线的芯线撬开分为两组，再 把支线中4根芯线的一组插入干 线芯线中间，而把3根芯线的一 组放在干线芯线的前面 ②把3根线芯的一组在干线右边 按顺时针方向紧紧缠绕3~4 圈，并钳平线端；把4根芯 线的一组在干线的左边按 逆时针方向缠绕4~5圈。
③钳平线端 不等径铜导线的对接不等径铜导线的对接 把细导线线头在粗导线线头上紧密缠绕5~6圈，弯 折粗线头端部，使它压在缠绕层上，再把细线 头缠绕3~4圈，剪去余端，钳平切口 单股线与多股线的单股线与多股线的T T字分支连接字分支连接 ①在离多股线的左端绝缘层口 3~5mm处的芯线上，用螺丝 刀把多股芯线分成较均匀的 两组（如7股线的芯线3、4分 ） ②把单股芯线插入多股芯线的两 组芯线中间，但单股芯线不 可插到底，应使绝缘层切口 离多股芯线约3mm的距离 接着用钢丝钳把多股芯线的 插缝钳平钳紧 ③把单股芯线按顺时针方向紧 缠在多股芯线上，应使圈 圈紧挨密排，绕足10圈； 然后切断余端，钳平切口 毛刺 软线与单股硬导线的连接软线与单股硬导线的连接 先将软线拧成单股导线，再在单股硬导线上缠绕7~8 圈，最后将单股硬导线向后弯曲，以防止绑脱 落 铝芯导线用压接管压接铝芯导线用压接管压接 ①接线前，先选好合适的压接管，清除线 头表面和压接管内辟上的氧化层和污 物，涂上中性凡士林 ②将两根线头相对插入并穿出压接管， 使两线端各自伸出压接管25~30mm ③用压接钳压接 ④如果压接钢芯铝绞线，则 应在两根芯线之间垫上 一层铝质垫片。
压接钳 在压接管上的压坑数目 ，室内线头通常为4个 ，室外通常为6个 铝芯导线用沟线夹螺栓压接铝芯导线用沟线夹螺栓压接 连接前，先用钢丝刷除去导线线头和沟线夹线槽内 壁上的氧化层和污物，涂上凡士林锌膏粉（或 中性凡士林），然后将导线线卡入线槽，旋紧 螺栓，使沟线夹紧紧夹住线头而完成连接为 防止螺栓松动，压紧螺栓上应套以弹簧垫圈 二、线头与接线桩的连接二、线头与接线桩的连接 单股芯线与针孔接线桩的连接 单股芯线与平压式接线桩的连接 多股芯线与针孔接线桩的连接 多股芯线与平压式接线桩的连接 软线线头与针孔接线桩的连接 软线线头与平压式接线桩的连接 头攻头在针孔接线桩上的连接 头攻头在平压式接线桩上的连接 线头与瓦形接线桩的连接 单股芯线与针孔接线桩的连接单股芯线与针孔接线桩的连接 连接时,最好按要求的 长度将线头折成双 股并排插入针孔, 使压接螺钉顶紧在 双股芯线的中间. 如果线头较粗,双 股芯线插不进针孔 ,也可将单股芯线 直接插入,但芯线 在插入针孔前,应 朝着针孔上方稍微 弯曲,以免压紧螺 钉稍有松动线头就 脱出 单股芯线与平压式接线桩的连接单股芯线与平压式接线桩的连接 先将线头弯成压接圈（ 俗称羊眼圈），再 用螺钉压紧。
弯制 方法如下：①离绝 缘层根部约3mm 处向外侧折角② 按略大于螺钉直径 弯曲圆弧③剪去 芯线余端④修正 圆圈成圆形 多股芯线与针孔接线桩的连接多股芯线与针孔接线桩的连接 连接时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺 钉顶压时不致松散如果针孔过大，则可选一根直径大 小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠 绕一层，使线头大小与针孔匹配后再进行压接如果线 头过大，插不进针孔，则可将线头散开，适量剪去中间 几股，然后将线头绞紧就可进行压接 多股芯线与平压式接线桩的连接多股芯线与平压式接线桩的连接 ①先弯制压接圈，把离绝缘 层根部约1/2处的芯线重 新绞紧，越紧越好 ②绞紧部分的芯线，在离绝 缘层根部１/3处向左外 折角，然后弯曲圆弧 ③当圆弧弯曲得将成圆圈（剩 下1/4）时，应将余下的 芯线向右外折角，然后使 其成圆形，捏平余下线端 ，使两端芯线平行 ④把散开的芯线按2、2、3根 分成三组，将第一组2根 芯线扳起，重直于芯线（ 要留出垫圈边宽） ⑤按7股芯线直线对接的自 缠法加工 ⑥成形 软线线头与针孔接线桩的连接软线线头与针孔接线桩的连接 ①把多股芯线作进一步绞 紧，全根芯线端头不 应有断股芯线露出端 头而成为毛刺。
②按针孔深度折弯芯线， 使之成为双根并列状 ③在芯线根部把余下芯线 按顺时针方向缠绕在 双根并列的芯线上， 排列应紧密整齐 ④缠绕至芯线端头口剪去 余端，并钳平不留毛 刺，然后插入接线桩 针孔内，拧紧螺钉 软线线头与平压式接线桩的连接软线线头与平压式接线桩的连接 ①把芯线作进一步绞紧 ②把芯线按顺时针方向围绕在接线 桩的螺钉上，应注意芯线根部 不可贴住螺钉，应相距3mm， 围绕螺钉一圈后，余端应在芯 线根部由上向下围绕一圈 ③把芯线余端再按顺时针方 向围绕在螺钉上 ④把芯线余端围到芯线根部处收 住，接着拧紧螺钉后扳起余 端在根部切断，不应露毛刺 和损伤下面的芯线 头攻头在针孔接线桩上的连接头攻头在针孔接线桩上的连接 ①按针孔深度的两倍长度， 并再加约5~6mm的芯线 根部富余度，剥离导线 连接点的绝缘层 ②在剥去绝缘层的芯线中间 折成双根并列状态，并 在两芯线根部反向折成 90°转角 ③把双根并列的芯线端头插 入针孔，并拧紧螺钉 头攻头在平压式接线桩上的连接头攻头在平压式接线桩上的连接 ①接接线桩螺钉直径约6倍 长度剥离导线连接点绝 缘层 ②以剥去绝缘层芯线的中点 为基准，按螺钉规格弯 曲成压接圈后，用钢丝 钳紧夹住压接圈根部， 把两根部芯线互绞一转 ，使压接圈呈图示形状 。
③把压接圈套入螺钉后拧紧 线头与瓦形接线桩的连接线头与瓦形接线桩的连接 ①先将已去除氧化层和污物 的线头弯成U形 ②将其卡入瓦形接线桩内进 行压接如果需要把两 个线头接入一个瓦形接 线桩内，则应使两个弯 成U形的线头重合，然 后将其卡入瓦形垫圈下 方进行压接 最新的电线连接方式最新的电线连接方式 电线快速接头的规格 电线快速接头的优点： 1,安全：没有连接松脱的隐患，没有胶布脱落的风险 2,快捷：能在几秒内完成一对接头的连接，提高效率90％以上 3,简单：只需要简单两步就能完成一组接头连接 最新的电线连接方式最新的电线连接方式 电线快速接头的规格和参数列表_1 最新的电线连接方式最新的电线连接方式 电线快速接头的规格和参数列表_2 最新的电线连接方式最新的电线连接方式 电线快速接头的使用方法 最新的电线连接方式最新的电线连接方式 电线快速接头的使用方法 最新的电线连接方式最新的电线连接方式 电线快速接头的使用方法 连接好的电线快速接头和应用实例 。
