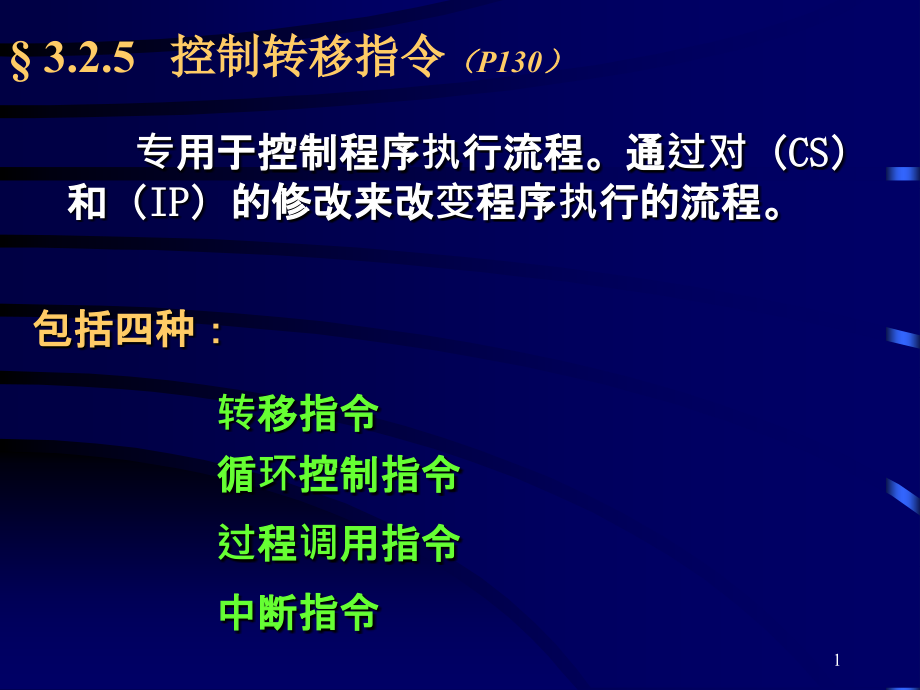

1,§ 3.2.5 控制转移指令（P130）,专用于控制程序执行流程通过对（CS）和（IP）的修改来改变程序执行的流程包括四种：,转移指令,过程调用指令,循环控制指令,中断指令,2,注意：,段内转移和段间转移,段内转移：目标地址在当前段内 属性为NEAR,段间转移：目标地址不在当前段内 属性为FAR,段间转移,转移指令修改（IP）,转移指令修改 （CS）和（IP）,3,除中断指令，其它指令均不影响标志位 直接转移和间接转移,直接转移：目标地址直接 出现在指令中,间接转移：目标地址间接存储 于寄存器或存储单元中,间接转移,4,1、转移指令,两种：,JMP 无条件转移指令,Jcc 条件转移指令,5,1)、JMP无条件转移指令,五种格式：,段内直接短转移 段内直接近转移 段内间接转移 段间直接远转移 段间间接转移,6,(1)、段内直接短转移,格式：,JMP SHORT 目的地址标号,；（IP）←当前（IP）+disp8,7,注意：,双字节指令，机器码： E8 KK KK为disp8，带符号数的补码，范围-128～+127目的地址的偏移地址 =当前（IP）+disp8=跳转指令地址+2+disp8,转移范围：从当前IP位置开始，向前128（减80H）个字节，向后127（加7FH）个字节。
例：,JMP SHORT NEXT,向前到（1000H）-80H=0F80H 向后到（1000H）+7FH=107FH,NEXT所指地址范围：,E8H 50H,指令机器码：,10,8位位移量D8的范围在（-128 ~ 127）之间,否则出错11,实际使用时，在汇编指令中出现的直接是目的地址的标号，对于编程者,关心的是这个标号所指位置是否超出了本指令的跳转范围12,(2)、段内直接近转移,格式：,JMP NEAR PTR 目的地址标号,；（IP）←当前（IP）+disp16,13,注意：,三字节指令，机器码： E8 KK JJ JJKK为disp16，带符号数补码，范围-32768～+32767,目的地址的偏移地址 =当前（IP）+disp16=跳转指令地址+3+disp16,14,转移范围：从当前IP位置开始，向前32768 （减8000H）个字节，向后32767 （加7FFFH）个字节 但不超出本段15,(3)、段内间接转移,格式：,JMP WORD PTR OPR,；（IP） （EA） 或（IP） (reg16),OPR —为16位寄存器、存储器,16,例:,JMP AX JMP WORD PTR [BP][DI],转移范围：当前段,17,(4)、段间直接转移,格式：,JMP FAR PTR 目的地址标号,；（IP）←目的地址标号的偏移地址 （CS）←目的地址标号的段地址,18,￤ JMP FAR PTR NEXT ￤ NEXT ： MOV AL，[SI] ￤,例：,19,转移范围：整个存储器1M空间,20,(5)、段间间接转移,格式：,JMP DWORD PTR OPR,；（IP）←OPR低16位 （CS）←OPR高16位,21,例:,JMP DWORD PTR [BP][DI],转移范围：整个存储器1M空间,22,2、条件转移指令,两种：,比较转移指令,判位转移指令,均采用相对短转移，即： （IP）←当前（IP）+disp8,转移范围： 从当前（IP）所指单元开始-128～+127。
23,1)、比较转移指令,根据前一条比较指令结果（对标志位的影响）作测试条件决定是否转移分为: 无符号数比较转移指令 带符号数比较转移指令无符号数比较的结果作为转移条件（P134）,两个带符号数比较的结果作为转移条件,25,例： 数据段RESULT开始的30个单元中存放着某班30个同学的某门课程的考试成绩要求统计成绩在80分以上的学生人数，将其存放在BL中26,￤ MOV AL，80 LEA DI，RESULT MOV CX，30 MOV BL，0 AGN：JMP AL，[DI] JA NEXT INC BL,NEXT：INC DI DEC CX JNZ AGN HLT ；停机,,,27,2)、判位转移指令,根据当前某标志位的状态来决定是否进行转移,28,3)、判CX转移指令,既是一条转移指令，也可用来控制循环，但循环控制条件与LOOP相反29,2、循环控制指令,三种：,LOOP,LOOPE/LOOPZ,LOOPNE/LOOPNZ,30,格式：,LOOPxx 符号地址,执行操作 :,①（CX） ← （CX）- 1 此操作不影响标志 ② 检查转移条件xx，满足转向目标地址去执行; 不满足执行LOOPxx后一条指令,31,,只允许段内直接短转移方式，跳转范围-128~127,都用CX作为循环计数器,循环指令说明： LOOP退出循环条件是（CX）=0 LOOPZ和LOOPNZ提供了提前结束循环的可能。
▲ 在串中查找字符，查到了，退出， 用LOOPNZ，不相等时继续查找 ▲比较两串时，当有字符不等，退出，两字符串不等 可用LOOPZ，当相等时继续比较 ▲执行完 LOOPNZ或LOOPZ后，判断值 对查找字符，ZF=1,说明找到；否则没有找到 对串比较，ZF=1, 说明两串相等；否则不等LOOP,相当于： DEC CX JNZ 目的地址标号,,例：在数据段DATA开始的30个单元中存放着某班30位同学的某门考试成绩，求总分和平均成绩，结果分别保存在DX，AL中35,MOV DX，0 LEA SI，DATA MOV CX，30 NEXT：ADD DL，BYTE PTR [SI] ADC DH，0 INC SI LOOP NEXT MOV CL，30 MOV AX，DX DIV CL,例： 在string字符串中查找空格字符，串长度为NMOV CX， N MOV AX, SEG string MOV DS, AX LEA BX， string MOV AL,20H next： CMP AL，[BX] JZ find INC BX DEC CX JNZ next 未找到处理 JMP exit find： 找到处理 exit： 结束出口,用条件转移： JZ,MOV CX， N MOV AX, SEG string MOV DS, AX LEA BX， string MOV AL,20H next： CMP AL， [BX] PUSH F INC BX POPF LOOPNZ next JZ find 未找到处理 JMP exit find： 找到处理 exit： 结束出口,用循环指令： LOOPNZ,39,思考： ① 去掉指令JMP exit ，程序执行结果会怎样？ ② PUSH F、POPF可否去掉？若要去掉，程序如何修改？ ③ 执行完LOOPNZ后，可否根据CX=0来判断查找结果？ CX=0，即说明没找到，对吗？,40,3、过程( 子程序 )调用指令,子程序—具有独立功能的独立程序模块。
子程序（过程）定义格式： 子程序名 PROC 类型 …… 子程序名 ENDP,子程序调用和返回 调用： CALL 返回： RET,41,过程与调用语句间的位置，有两类： NEAR类：调用指令与过程在同一个段中 FAR类：调用指令与过程不在同一个段中,子程序调用和返回 调用： CALL 返回： RET,42,1）、 CALL调用,CALL调用指令有4种： 段内直接调用 段间直接调用 段内间接调用 段间间接调用,CALL指令出现在主程序中,43,（1）、 段内直接调用,格式：,； (SP)←(SP)-2, ((SP)+1,(SP))←(IP) ； (IP) ← (IP)+D16,CALL 子程序名,第一步，断点入栈保护,第二步，装入子程序入口地址,D16 — 机器指令中的位移量，目的地址和当前（IP）地址之差,例： NEAR 类型过程 code SEGMENT ;code段 … CALL subp ; D16 =subp- XXX XXX:YYY … … subp PROC NEAR ;过程定义 … RET ;返回 subp ENDP code ENDS,45,（2）、 段内间接调用：,格式：,； (SP)←(SP)-2, ((SP)+1,(SP))←(IP) ；（IP）← OPR的值,CALL WORD PTR OPR,第一步，断点入栈保护,第二步，装入子程序入口地址(操作数的值),OPR —为16位寄存器，或存储器,例：,CALL WORD PTR [SI] CALL BX,47,（3）、 段间直接调用,格式：,（SP）←（SP）-2 （（SP）+1，（SP））←（CS） （SP）←（SP）-2 （（SP）+1，（SP））←（IP） （IP）←入口偏移地址（指令第2，3字节 ） （CS）←DST段地址（指令中第4，5字节 ）,CALL FAR PTR 子程序名,例 ： … CSEG1 SEGMENT CALL FAR PTR subp ；α处的CS：IP入栈；转subp α： … … CSEG1 ENDS CSEG2 SEGMENT … subp PROC … RET subp ENDP CSEG2 ENDS,49,（4）、段间间接调用：,格式：,（SP）←(SP)-2 （(SP+1),(SP)）←（CS） （SP）←(SP)-2 （(SP+1),(SP)）←（IP） （IP）←（EA） （CS）←（EA+2）,CALL DWORD PTR OPR,例：,CALL DWORD PTR [SI],51,2）、 RET返回,RET返回指令有4种： 段内返回 段间返回 段内带立即数返回 段间带立即数返回,放在子程序的末尾 子程序执行完后返回调用程序继续执行。
52,（1）、段内返回：,格式： RET； 机器码： C3H或者C2H 执行操作：（IP）←（（SP）+1，（SP）） （SP）←（SP）+2,53,（2）、段间返回：,格式： RET； 机器码： CBH或CAH 执行操作： （IP）←（（SP）+1，（SP）） （SP）←（SP）+2 （CS）←（（SP）+1，（SP）） （SP）←（SP）+2,54, 段内带立即数返回 格式： RET EXP； 执行操作： （IP）←（（SP）+1，（SP）） （SP）←（SP）+2 （SP）←（SP）+D16 EXP—是一个表达式 计算出来的常数成为机器指令中位移量D16，修改堆栈 指针55,4、中断和中断返回指令,以后学习,56,2、 过程( 子程序 )调用指令 子程序—程序中具有独立功能的部分编写成独立程序模块 子程序（过程）定义格式： 符号名 PROC 类型 …… 符号名 ENDP 子程序调用和返回指令： CALL RET（RETURN） 过程有两种类型： 按过程与调用语句间的位置，过程有两种类型 NEAR类型：调用指令与过程在同一个段中 FAR类型：调用指令与过程不在同一个段中 CALL指令和RET指令都不影响条件码。
分界,57, 段内直接调用 格式：CALL DST ；(SP)←(SP)-2, ((SP)+1,(SP))←(IP) ； (IP) ← (IP)+D16 DST—给出转向地址（子程序的入口地址） D16—机器指令中的位移量（转向地址和返回地址之差） 位移量为D16范围-32768~+32767H，占有两个字节58,（1）、 CALL( Call a procedu。
